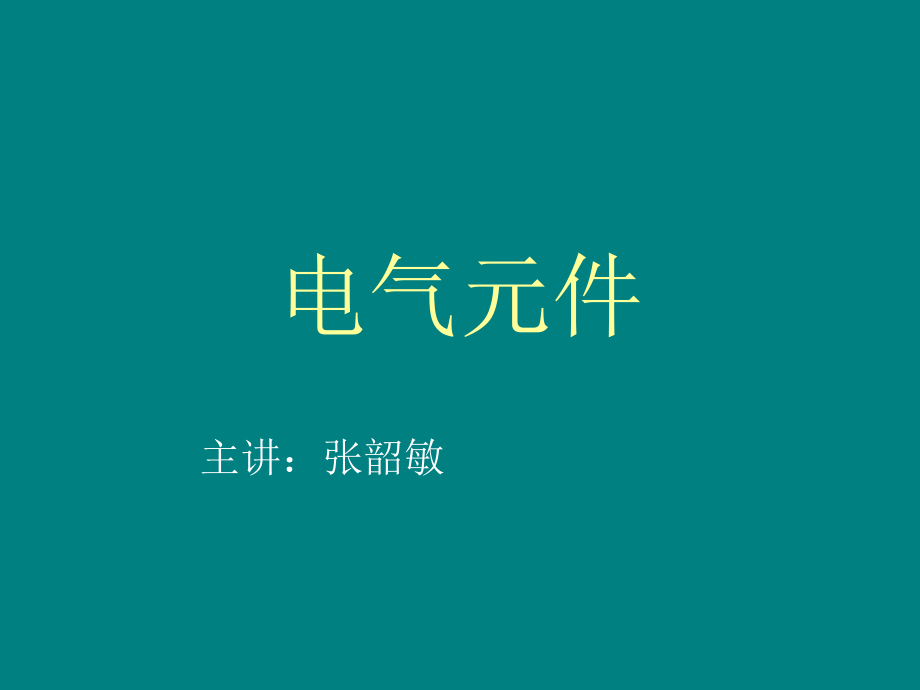

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电气元件,主讲：张韶敏,电气元件,本节内容简介,本节课我们主要讲解电气控制回路中常用的一些电气元件，通过了解它们在回路中的作用，元件结构，工作原理来掌握它们平时运行的情况；,电气元件,培训大纲,断路器,1,交流接触器,2,中间继电器,3,热继电器,4,按钮,5,指示灯,6,转换开关,7,行程开关,8,电气元件,常用电气元件,电气元件,断路器,1、断路器,1.1 断路器图片,：,电气元件,断路器,1.2 断路器的作用：,低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。,可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。,电气元件,断路器,1.3 断路器的原理:,5,过电流脱扣器,6,过载脱扣器,7,失压脱扣器,8,分励脱扣器,电气元件,断路器,1.4,断路器符号和型号：,1),文字符号：,QF,2),图形符号：,QF,QF,电气元件,断路器,3,）型号：主要有,DZ15,、,DZ20,、,DZ47,系列,DZ47-60,电气元件,交流接触器,2、交流接触器,2.1 交流接触器的图片：,电气元件,交流接触器,交流接触器图片,电气元件,交流接触器,交流接触器图片,电气元件,交流接触器,交流接触器图片,电气元件,交流接触器,2.2交流接触器的结构和工作原理:,1）基本结构：,电磁机构：由线圈、动铁心（衔铁）和静铁心组成,触头系统：由,主触头,和,辅助触头,组成。主触头用于,通断主电路，辅助触头用于控制电路中。,电气元件,交流接触器,交流接触器工作过程演示,电气元件,交流接触器,2,）文字符号：,KM,3,）图形符号：,线圈,辅助常闭触头,辅助常开触头,主触头,电气元件,交流接触器,4,）交流接触器主要型号是,CJ*,，具体型号意义如下：,型号,频率,辅助触头额定电流,线圈电压,主触头额定电流,额定电压,可控制电动机功率,CJ20-10,50Hz,5A,36,、,127,、,220,、,380,10,380/220,4/2.2,KW,CJ20-16,16,380/220,7.5/4.5,KW,CJ20-100,100,380/220,50/58,KW,电气元件,热继电器,3、热继电器,3.1 热继电器图片：,电气元件,热继电器,3.2热继电器的结构和工作原理：,热继电器是利用电流通过元件所产生的热效应原理而反,时限动作的继电器。,1,）基本结构及工作原理,电气元件,热继电器,带断相保护的热继电器的工作原理：,断电,正常运行,过载,单相断电,电气元件,热继电器,2,）文字符号：,FR,3,）图形符号：,热元件,常闭触头,常开触头,电气元件,热继电器,4,）主要型号及技术参数,常用的热继电器有：,JR0,、,JR2,、,JR9,、,JR10,、,JR15,、,JR16,、,JR20,、JR36等几个系列。,型号,额定电流,热元件规格,额定电流,电流调节范围,JR,3,6-20/3,20,0.35,0.250.35,0.5,0.320.5,1.6,1.01.6,5.0,3.25.0,11.0,6.811,22,1422,电气元件,热继电器,3.3热继电器的工作过程演示：,电气元件,中间继电器,4、中间继电器,4.1 中间继电器图片,电气元件,中间继电器,4.2中间继电器的结构和工作原理,中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大触头容量）的继电器。其实质是电压继电器，但它的触头数量较多（可达,8,对），触头容量较大（,5,10A,）、动作灵敏。,1,）文字符号：,KA,2,）图形符号：,吸引线圈,常闭触头,常开触头,电气元件,中间继电器,3,）用途,当其它电器的触头对数不够用时，可借助中间电器来扩展,它们的触头数量。也可以实现触点通电容量的扩展。,电气元件,按钮,5、按钮,5.1 按钮的图片,电气元件,按钮,按钮的图片,电气元件,按钮,按钮的图片,电气元件,按钮,5.2按钮的结构及工作原理：,1,）基本结构及工作原理：,2,）文字符号：,SB,3,）图形符号：,常开按钮,常闭按钮,复合按钮,SB,SB,SB,电气元件,按钮,4,）按钮的使用：,（,1,）选择时应根据所需的触头数、使用的场所及颜色来,确定。常用的,LA18,LA19,LA20,系列按钮开关，适用,AC500V,DC440V,额定电流,5A,，控制功率为,AC300W,DC70W,的控制,回路中。,（,2,）按钮颜色要求：,“停止”和“急停”按钮必须是红色。当按下红色按钮时，必须使设备停止工作或断电。,“起动”按钮的颜色是绿色。,“起动”与“停止”交替动作的按钮必须是黑色、白色或灰色，不得用红色和绿色。,电气元件,按钮,“点动”按钮必须是黑色。,“复位”,(,如保护继电器的复位按钮,),必须是蓝色。当复位按钮还有停止的作用时，则必须是红色。,按钮的使用动画演示,电气元件,指示灯,6、指示灯,6.1 指示灯的图片：,电气元件,指示灯,6.2 指示灯的作用：,红绿指示灯的作用有三：一是指示电气设备的运行与停,止状态；二是监视控制电路的电源是否正常；三是利用红灯,监视跳闸回路是否正常，用绿灯监视合闸回路是否正常。,电器元件,转换开关,7、转换开关,7.1 转换开关图片,电气元件,转换开关,转换开关图片,电气元件,转换开关,7.2 转换开关的结构和工作原理,1,）基本结构及工作原理,万能转换开关由操作机构、面板、手柄及数个触头座等,主要部件组成。,电气元件,转换开关,2,）文字符号：,SA,3,）图形符号：,各触头在手柄转到不同档位时的通,断状态用黑点“,”,表示，有黑点,者表示触头闭合，无黑点者表示触,头断开。,电气元件,行程开关,8、行程开关,8.1 行程开关图片,电气元件,行程开关,行程开关图片,电气元件,行程开关,1,、,基本结构及工作原理,电气元件,行程开关,2、文字符号：,SQ,3、图形符号：,常开触头,常闭触头,电动机起、停控制方式的演示,电动机接触器起、停控制方式的演示,本次课程结束，谢谢大家,
