剪力墙的钢筋计算.ppt

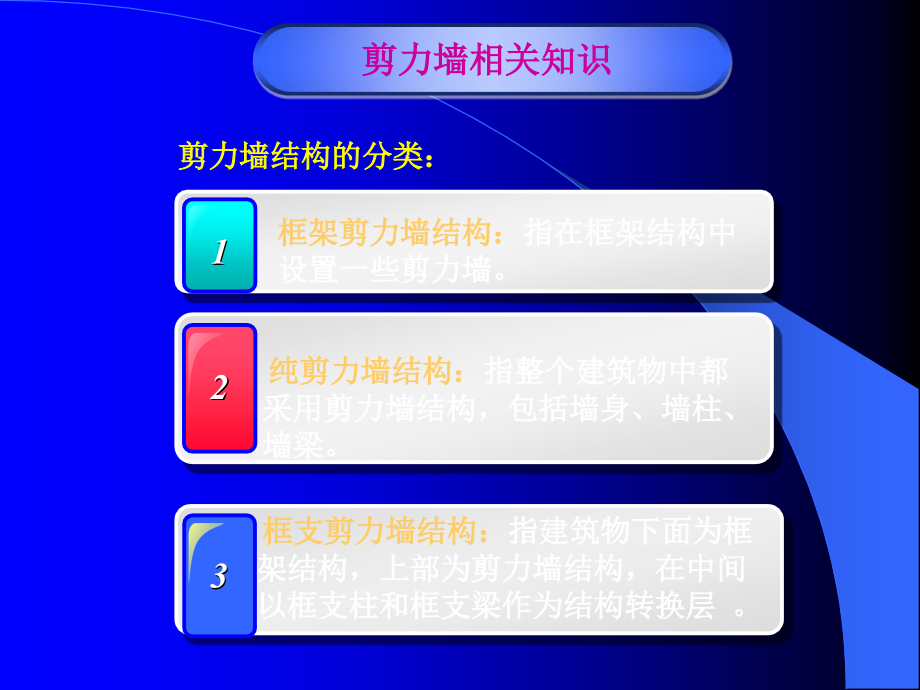

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,剪力墙,的钢筋计算,剪力墙相关知识,剪力墙结构的分类：,1,框架剪力墙结构：,指在框架结构中设置一些剪力墙。,2,纯剪力墙结构：,指整个建筑物中都采用剪力墙结构，包括墙身、墙柱、墙梁。,3,框支剪力墙结构：,指建筑物下面为框架结构，上部为剪力墙结构，在中间以框支柱和框支梁作为结构转换层。,、剪力墙的组成,剪力墙就是,钢筋混凝土墙,由墙柱、墙身和墙梁三部分所组成，且,墙柱、墙身和墙梁都是剪力墙的一部分,，均不能独立于剪力墙之外单独存在。,、剪力墙的受力特点,剪力墙是结构中的主要,抗侧力构件,，承担大部分剪力。,剪力墙的结构特点,剪力墙的配筋,剪力墙中各种钢筋的构造,?,剪力墙要计算的钢筋有哪些种类,?,剪力墙钢筋的平法识读？,学习目录,一、剪力墙的平法标注,剪力墙通常有两种标注：,列表注写,和,截面注写方式,。,剪力墙平面布置图可按结构标准层采用适当比例,单独绘制,。,当剪力墙比较简单且采用列表注写方法时也可,与柱平面布置图合并,绘制。,在剪力墙平法施工图中，应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。,（一）列表注写方式,（,图形和表格结合）,剪力墙视为由,剪力墙柱、剪力墙身,和,剪力墙梁,三类构件构成,并分别,进行编号,。,列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表示剪力墙平法施工图。,剪力墙平法识图,列表注写方式,（一）墙身钢筋构造和平法标注方法,1,、剪力墙身内钢筋的种类,墙,身,钢,筋,水平分布筋,垂直分布筋,拉 筋,2,、墙身编号：,由墙身代号,(Q),、序号,(XX),以及,墙身配置的,水平与竖向分布筋的排数,(X,排,),组成，即：,QXX(X,排,),。,注：编号时，如仅仅墙厚与定位轴线的关系不同或者墙身长度不同时，也可以编为同一个编号。,剪力墙平法识图,列表注写方式,Q1,（,2,排）,框架柱、端柱、暗柱定位、配筋图,3,、剪力墙身厚度与钢筋排数的关系,非抗震情况：当剪力墙厚度大于,160,时，应配置双排,当剪力墙厚度不大于,160,时，宜配置单排,抗震情况：当剪力墙厚度不大于,400,时，应配置双排,当剪力墙厚度大于,400,不大于,700,时，宜配置三排,当剪力墙厚度大于,700,时，宜配置四排,剪力墙平法识图,列表注写方式,墙身纵剖面图：,剪力墙身横向剖面图与纵剖面图关系,各排水平分布钢筋与竖向分布钢筋的直径与间距应保持一致，,且分布钢筋直径不应小于,8mm,间距不应大于,300mm,。,当剪力墙中分布钢筋多于两排时，各排剪力墙分布筋间应设置,拉筋,，拉筋两端应同时钩住外排水平纵筋和竖向纵筋，还应与剪力墙内排水平纵筋和竖向纵筋绑扎在一起。,拉筋的设置方式经常用,“,梅花型布置,”,。,剪力墙平法识图,列表注写方式,拉筋梅花型布置方式实例,剪力墙的配筋,拉筋多排时上下错向设置,4,、剪力墙身表中表达的内容,（,1,）注写剪力墙身编号。,含水平与竖向分布筋的排数，注写在,（括号内）,。,（,2,）注写各段墙身起止标高,从墙身根部往上以变断面位置或断面未变但配筋改变处为界注写。,（,3,）注写水平分布筋、竖向分布筋和拉筋的钢筋种类、直径与间距。,注写的数值指一排水平分布和竖向分布筋的规格与间距。,剪力墙平法识图,列表注写方式,1,剪力墙平法施工图的制图规则,剪力墙身表中表达的内容,（,1,）注写剪力墙身编号。,（含水平与竖向分布筋的排数，注写在括号内）。,（,2,）注写各段墙身起止标高,（,3,）注写水平分布筋、竖向分布筋和拉筋的钢筋种类、直径与间距。,1,、墙柱的种类,墙,柱,种,类,边缘构件,非边缘构件,暗 柱,翼 墙 柱,转角墙柱,端 柱,暗 柱,扶 壁 柱,（二）墙柱钢筋构造和平法标注方法,边缘构件的分类,边,缘,构,件,约束边缘构件,构造边缘构件,-,位于剪力墙的两端,在遭受水平地震力时,是首当其冲,(,相对于剪力墙的中间部分,),抵抗地震力的构件。,边缘构件,剪力墙平法识图,列表注写方式,1,剪力墙平法施工图的制图规则,边缘构件,暗 柱,翼 墙 柱,转角墙柱,端 柱,约束力大，变形较小，一般在,高抗震等级和底层加强部位,，可选用约束边缘构件,此区域钢筋构造相对而言较为加强,暗柱是剪力墙的一部分，不是墙的支座,端柱可以视为剪力墙的支座,约束力小，变形较大，在,各个抗震等级（除底层加强部位）,，均可选用约束边缘构件，但是具体选用哪一种，由设计人员决定,1,剪力墙平法施工图的制图规则,非边缘构件,非边缘暗柱,AZ,非边缘构件,2,、剪力墙柱表中应表达的内容,（,1,）、注写墙柱编号和绘制墙柱断面配筋图；,对于约束边缘端柱 及构造边缘端柱，需标注几何尺寸；,对于非边缘暗柱 和扶壁柱 也需增加标柱几何尺寸；,对于约束边缘暗柱、翼墙（柱）、转角墙（柱）以及构造边缘暗柱、翼墙（柱）、转角墙（柱），当其几何尺寸按平法标准图集（,03G101-1,）相应的标准构造详图取值时，设计时可以不注，否则应另行注明。,剪力墙平法识图,列表注写方式,墙柱编号,由,墙柱类型代号,和,序号,组成，表达形式见下表：,剪力墙平法识图,列表注写方式,（,2,）注写各段墙柱的起止标高,自墙柱根部往上以变断面位置或断面未变但配筋改变处为界分段注写。,根部标高指基础顶面标高，如为框支剪力墙结构则指框支梁顶面标高。,（,3,）注写各段墙柱纵向钢筋和箍筋，注写值应与在表中绘制的断面配筋图对应一致。,纵向钢筋注,总配筋值,，箍筋的注写方式同框架柱。对于约束边缘各墙柱，应注写,阴影部位,内的箍筋与,非阴影区,布置的拉筋（或箍筋）。,剪力墙平法识图,列表注写方式,1,剪力墙平法施工图的制图规则,（三）墙梁钢筋构造和平法标注方法,1,、剪力墙梁的类型,墙,梁,类,型,连梁,LL,边框梁,BKL,暗梁,AL,无交叉暗撑及钢筋,有交叉钢筋,LL(JG),有交叉暗撑,LL(JC),墙梁类型,代号,序号,墙梁类型,代号,序 号,连梁,(,无交叉暗撑及无交叉钢筋,),LL,XX,连梁,(,有交叉钢筋,),LL(JG),XX,暗梁,AL,XX,连梁,(,有交叉暗撑,),LL(JC),XX,边框梁,BKL,XX,2,、墙梁编号,由,墙梁类型代号,和,序号,组成，表达方式为,“,代号,+,墙梁序号,”,。,剪力墙平法识图,列表注写方式,1,剪力墙平法施工图的制图规则,在平法施工图中绘制暗梁或者边框梁的平面布置简图并编号,3,、墙梁与剪力墙的关系,剪力墙平法识图,列表注写方式,4,、剪力墙梁表中应表达的内容,（,1,）注写墙梁的编号,（,2,）注写墙梁所在的楼层号,（,3,）注写墙梁顶面标高的高差,指相对于墙梁所在结构层楼面标高的高差值，高于时为正数，低于时为负值，无高差时不注写。,（,4,）注写墙梁断面尺寸,b,h,，上部纵筋、下部纵筋、箍筋的具体数值。,剪力墙平法识图,列表注写方式,（,5,）当连梁设有,斜向交叉钢筋,时,-,代号,为,LL,（,JG,）,XX,且连梁截面宽度不小于,400,但不小于,200,，,注写一道斜向交叉钢筋的配筋值，并标注,2,表明有两道斜向钢筋相互交叉，当设计与本图集不同时要注明。,剪力墙平法识图,列表注写方式,剪力墙平法识图,列表注写方式,（,6,）当连梁设有,斜向交叉暗撑,时,-,代号为,LL,（,JC,）,XX,且连梁截面宽度不小于,400,，注写一根暗撑的全部纵筋，并标注,2,，以及箍筋的具体数值。,暗撑截面尺寸按构造确定，并按标准构造详图施工时设计可不注，不同时要注明。,施工时注意：,墙梁侧面纵筋的配置，当,墙身水平分布,钢筋满足,连梁、暗梁,及边框梁的梁侧面纵向钢筋的构造要求时，该配筋,同墙身水平分布钢筋,，表中不注，按标准构造详图施工。,当不满足时，应在表中注明具体数值。,剪力墙平法识图,列表注写方式,暗梁和暗柱,剪力墙平法识图,列表注写方式,连梁的水平钢筋,墙身水平筋在暗梁照常布置,（二）截面注写方式,截面注写方式,就是在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。,墙柱、墙身、墙梁的编号同剪力墙列表注写法相关规定。,(1),、墙柱 注写内容,、,选用适当比例原位放大绘制剪力墙平面布置图，其中对墙柱绘制配筋断面图,、从相同编号的墙柱中选一个截面，,标注内容为：,全部纵筋及箍筋的具体数值。,(,表达出箍筋复合方式以及钢筋种类、直径、间距,),(2),、墙身注写内容,选一道编号相同的墙身，,依次注写以下内容：,墙身编号,（,包括注写在括号内墙身双向分布筋的排数）,、墙身尺寸、水平及竖向分布筋、拉筋具体数值。,(3),、墙梁注写内容,选编号相同的一根墙梁，,依次注写以下内容：,墙梁编号、墙梁截面尺寸,b,h,、墙梁箍筋、上部纵筋、下部纵筋、墙梁顶面标高高差的具体数值。,剪力墙平法识图,列表注写方式,解释图纸上所示局部剪力墙部分的各种构件？,在剪力墙平面布置图绘制洞口示意，并标注洞口的,平面定位尺寸；,在,洞口中心位置,引注：,1,、洞口编号；,2,、洞口几何尺寸；,3,、洞口中心相对标高；,4,、洞口每边补强钢筋，共四项内容。,（三）剪力墙洞口的表示方法,无论采用列表注写方式还是截面注写方式，剪力墙上的洞口均可在剪力墙平面布置图上,原位表达。,1,、洞口编号：,矩形洞口：,JD,(,为序号）,圆形洞口：,YD,(,为序号）,2,、洞口几何尺寸：,矩形洞口为：,洞宽,洞高,（,b,h,）,园形洞口为：,洞口直径,D,；,3,、洞口中心相对标高：,系相对于结构楼层（地）面标高的,洞口中心高度,。,4,、洞口每边补强钢筋：,剪力墙开洞钢筋构造：当矩形洞口宽不大于,800,时,剪力墙开洞钢筋构造：当矩形洞口宽大于,800,时,剪力墙开洞钢筋构造：当圆形洞口直径不大于,300,时,剪力墙开洞钢筋构造：当圆形洞口直径大于,300,时,剪力墙开洞钢筋构造：当连梁中部开圆形洞口时,剪力墙计算方法,剪力墙水平筋的端部构造,端部构造,墙身,水平筋,端部无柱,端部暗柱,10d,10d,端部端柱,15d,15d,墙身,水平筋,L,型转角暗柱,T,型转角暗柱,T,型转角端柱,L,型转角端柱,15d,15d,15d,15d,15d,15d,Lle(Ll),剪力墙计算方法,墙插筋的计算方法,基础插筋,=,弯折长度,a+,锚固竖直长度,h1+,搭接长度,1.2LaE,或非连接区,500,根数,=【,墙净长（墙长,-,暗柱截面长）,-2*S+2,*暗柱保护层,】/,间距,+1,计算基础插筋的长度要注意基础层的到墙的高度，不注意会导致墙的钢筋搭接长度不够。还要注意墙筋的错开要求。基础内的水平筋、拉筋、上部的固定水平筋都要考虑好。,基础插筋,6,墙的插筋,500,500,且,35d,剪力墙计算方法,墙,-,垂直筋的计算,楼层高度,+1.2LAE,楼层高度,剪力墙变截面,墙身,垂直筋（顶层）,层高,顶层垂直筋长度（绑扎搭接）,长筋=层高-hbc+12d,短筋=层高-1.2lae（la）*2-hbc+12d,剪力墙计算方法,
