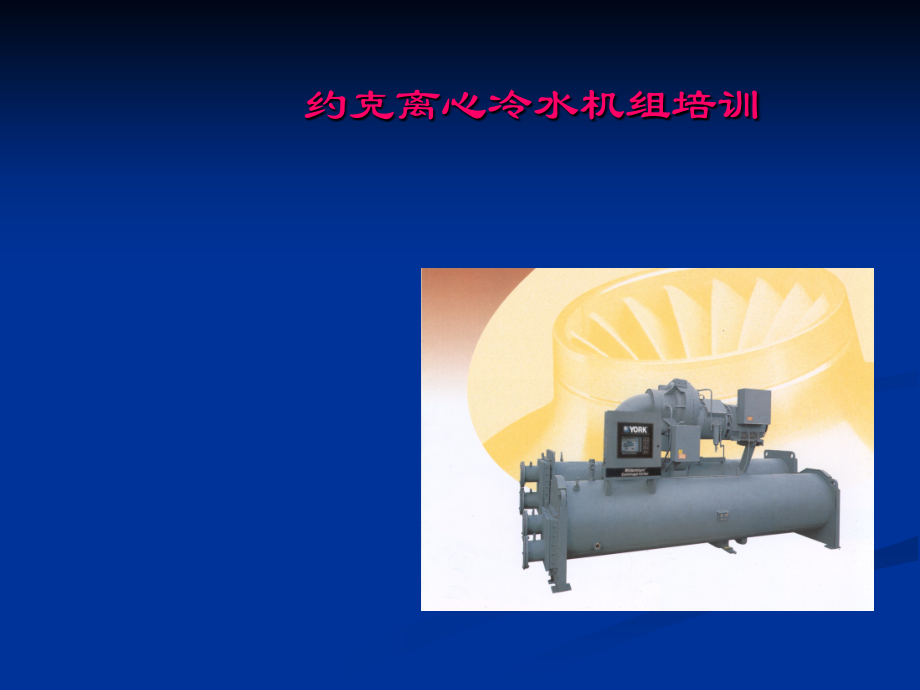

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,约克离心冷水机组客户培训,约克离心冷水机组培训,机组内部结构,机组工作原理,日常操作保养,简单故障处理,问题,?,约克离心冷水机组客户培训内部构造,产品结构,各部件功能,蒸发器,冷凝器,电动机,齿轮,叶轮,预旋转导叶,铜制，由步进电机带动，微电脑控制中心提供信号,轻质高强度、全封闭式铸铝叶轮,斜纹齿轮,增加传动面积,减少齿尖同时受力,风冷冷却电机,抗过载能力强,维修性强,不污染冷媒系统,蒸发器冷凝器,内螺纹外翅片,高效强化换热铜管,蒸发器,冷凝器,电动机,齿轮,叶轮,预旋转导叶,关键部件,压缩机,压缩机,叶轮,预旋转导叶,高速齿轮,轴封,轴颈轴承,连轴器,低速齿轮,止推轴承,轴颈轴承,轴颈轴承,叶轮,预旋转导叶,部分开启,关闭,轴封,轴封盖,静环,压缩机轴,动环,高压油腔,截流元件,固定孔板,可变孔板,加强部分负荷性能,液态管线调节阀,制冷剂 液位探头，保证冷凝器液位最佳,通过微电脑板控制,两种截流控制方式,冷凝器,均流板,强化管,过冷器,蒸发器,汽液分离器,强化换热管,油引射器,高效节能,内螺纹,使用寿命大大延长,支撑板处光管设计,光管壁厚增加一倍,蒸发器换热管,冷凝器换热管,-,高效换热管,外翅片,水流,管板,支撑板,约克高效换热管的设计,水流,管板,管支撑板,连轴器,工厂定位,柔性连轴器,D-,法兰电动机,开式电机驱动,避免发生闭式电机烧毁的惨剧,减轻维修强度,可靠性更强,制冷剂更换方便,开式驱动方式,电动机,蒸汽透平,燃气发动机,Picture of burnout,conversion/retrofit,油冷却系统,约克离心冷水机组客户培训工作原理,YK,机组制冷循环,YK,机组制冷循环,满液式蒸发器,YK,机组制冷循环,YK,机组制冷循环,汽液分离网,YK,机组制冷循环,汽液分离网,YK,机组制冷循环,YK,机组制冷循环,YK,机组制冷循环,预旋转导叶,YK,机组制冷循环,预旋转导叶,预旋转导叶,全开,预旋转导叶,部分关闭,预旋转导叶,全部关闭,YK,机组制冷循环,YK,机组制冷循环,叶轮,YK,机组制冷循环,叶轮,YK,机组制冷循环,YK,机组制冷循环,均流板,YK,机组制冷循环,均流板,YK,机组制冷循环,YK,机组制冷循环,冷凝器,YK,机组制冷循环,冷凝器,YK,机组制冷循环,YK,机组制冷循环,YK,机组制冷循环,过冷器,冷却塔,室外空气,室外空气,冷却水进口,(35C),冷却水出口,(30C),YK,机组制冷循环,YK,机组制冷循环,截流装置,YK,机组制冷循环,截流装置,YK,机组制冷循环,截流装置,YK,机组制冷循环,截流装置,过冷器,冷凝器,均流板,叶轮,满液式蒸发器,预旋转导叶,汽液分离网,喘振的发生,喘振的发生,喘振的发生,润滑系统,油泵,油过滤器,电加热器,油冷却器,回油系统,回油系统,约克离心冷水机组客户培训日常操作保养,控制先进,约克独有,同行业中最先进,冷冻水出水温度控制精度为,0.056,，,在同行业中控制精度最高,43,个输入,/,输出口，远程控制接口,可实现楼宇自控和远程控制,3,级密码控制,永久性存储器,-,彩色动画显示微电脑控制中心,彩色图像显示微电脑控制中心,机组启停日程设置界面,机组停机及故障自诊断全信息记录界面，纪录前十次停机的全部信息,约克离心冷水机组客户培训,运行参数的记录,每日的运行状况检查,每周,/,月度,/,季度的状况检查,半年度的检查和维护,年度的检查和维护,简单的故障分析,系统停机,长期停机的注意事项,长期停机后的启动,约克离心冷水机组客户培训,York,冷冻机组运行记录表,约克离心冷水机组客户培训,每日的运行状况检查：,1,.,机组启动前确认导叶处于最小位置。,2.,机组运行时,读取油压，检查油槽油位，视情况作调整。,3.,检查冷凝器水温和水压，并与设计工况作比较。,4.,检查蒸发器水温及水压，并与设计工况作比较。,5.,读取并记录机组油温、冷凝温度、排气温度等参数。,6.,检查电机的电压和电流。,7.,检查冷凝器出液和冷却水出水的温差,若管簇有污垢,此,温差会大于新机组温差,2.2C,。,约克离心冷水机组客户培训,年度的检查和维护：,1.,排除油箱中的旧油，检查油箱，更换新油。,2.,检查清洗冷冻水、冷却水的管路及水过滤器。,3.,检查蒸发器、冷凝器的水室。,4.,清洁电机冷却进风滤网，检测电机绝缘，电机前后轴承润滑。,5.,检查和维护机组的电气设施。,6.,对水系统进行化学处理,约克离心冷水机组客户培训,简单的故障分析：,在日常运行维护中熟悉掌握机组基本参数的正常范围，及时发现处理机组的异常情况。,或能清晰准确的向当地的,York,维修部门描述机组的异常现象。有助于维修部门作出准确的判断，早作准备，提高服务效率,约克离心冷水机组客户培训,系统停机,：,1.,按下,COMPRESSOR STOP/RESET,键，压缩机停止运行。,2.,停运冷冻及冷却水泵。,3.,关闭冷却塔风机。,4.,检查停机后油加热器是否投用。,约克离心冷水机组客户培训,长期停机的注意事项：,若处于非运行季节，应注意以下问题。,1.,停机前对系统作一次完全的检漏工作，确保,无泄漏后方可停机。停机后也应定期检漏。,2.,冬季环境温度低于,0,C,，应放空蒸发器、冷,凝器、循环水池、水泵中的存水。并可稍开,筒体排污阀，确保无积水。,3.,断开电机、水泵的主供电回路。断开,115v,的,控制电供电。,4.,定期盘车。,约克离心冷水机组客户培训,长期停机后的启动：,1.,长期停机后，启动机组之前更换冷冻油及过滤器。主电源供电，控制电供电。预热油箱至少,12,小时。,2.,向冷冻水及冷却水系统注水。,约克离心冷水机组客户培训,预防性保养：,对机组进行预防性保养能提高运行质量、减少故障发生、延长机组寿命。,压缩机 蒸发器,压缩机马达 冷凝器,控制中心 启动柜,回油系统 制冷系统,约克离心冷水机组客户培训,压缩机：,1.,换油：机组每年必须换冷冻油一次，或视实际情况或油品分析结论决定需否提前换油。,2.,换油过滤器：当油压下降了,30%,或机组运行半年后更换油过滤器。同时检查过滤器中是否存在金属屑，以确认机组内部的磨损状况。,3.,检查导叶的电机线圈和动作情况。,约克离心冷水机组客户培训,压缩机马达：,1.,检查马达的绝缘度。,2.,马达轴承添加润滑脂或润滑油。,3.,检查马达启动器的触点。,4.,检查马达启动器的接触器,约克离心冷水机组客户培训,控制中心：,1.,检查和校验运行保护设定值。,2.,检查和校验运行控制设定值。,3.,检查和校验压力,/,温度等状态显示。,4.,检查控制中心的接线。,5.,检查控制板各个指示灯的工作状态。,约克离心冷水机组客户培训,回油系统：,1.,更换回油系统的干燥过滤器。,2.,清洗油引射器的喷嘴。,3.,清洗沉降弯头里的积存物。,4.,检查引射回路的电磁阀动作正常。,5.,检查整个回油系统的联接管路通畅。,约克离心冷水机组客户培训,蒸发器及冷凝器：,1,.,检查冷冻水及冷却水的水流。,2.,检查冷冻水及冷却水的水流开关。,3.,检查制冷剂的充注量。,4.,检查蒸发器和冷凝器水室及端盖的螺丝。,确认无漏水现象。,约克离心冷水机组客户培训,启动柜：,1.,检查并确认空气开关过载保护设定值。,2.,清洁启动柜内部积存的灰尘。,3.,检查启动柜的接线并作紧固。,4.,检查接触器及其触点,约克离心冷水机组客户培训,制冷系统：,系统的检漏及试压。,系统抽取真空及干燥。,制冷剂回收的方法。,约克离心冷水机组客户培训,系统的检漏：,机组制冷剂侧在工厂和调试过程中均经过了严格的检漏工序。,机组运行之后应对其高压部分再以检漏仪作检查，确保所有联接的密封性。,若发现存在漏点，应立即处理。一般情况紧固联接纳子或法兰螺栓即可排除漏点，但亦存在必须回收制冷剂，然后处理漏点的可能。比如焊接的接缝处的泄漏。,约克离心冷水机组客户培训简单故障处理,约克离心冷水机组客户培训简单故障处理,故障信息,冷冻出水温度过低,冷冻出水温度小于冷冻出水设定值,减去,2.2,度，停机。,约克离心冷水机组客户培训简单故障处理,故障信息,润滑油油温差过低,1,机组停机时间大于,30,分钟。油温冷凝温度小于,22.2,度。,2,油加器是否工作。,约克离心冷水机组客户培训故障处理,故障信息,冷冻，冷却水流开关断开,当冷冻，冷却水流开关持续断开,2,秒钟（运行中），停机。,约克离心冷水机组客户培训故障处理,故障信息,位置传感器电压过低,1,、当传感器,12VAC,供电小于,9.5VAC,，停机，大于,10.0VAC,正常工作。,2,、当传感器,24VAC,供电小于,14VAC,，停机，大于,19.7VAC,正常,约克离心冷水机组客户培训故障处理,故障信息,低蒸发压力,停机值,172.375KPA,重启值,173.0645KPA,约克离心冷水机组客户培训故障处理,故障信息,蒸发器压力传感器或出水温度探头,1),压力传感器或出水温度探头故障,2),饱和温度与冷冻出水温度比较；,差值不能超过负,1.4,13.9,度，持续,10,分钟停机。运行前,20,分钟不检测,约克离心冷水机组客户培训故障处理,故障信息,蒸发器压力传感器或温度传感器,饱和温度与蒸发器制冷剂温度差值不能大于,1.7,度（,1,分钟内）,约克离心冷水机组客户培训故障处理,故障信息,冷凝器高压保护,高压继电器切断点,1241.1kpa,降至,827.4kpa,，自动启动,约克离心冷水机组客户培训故障处理,故障信息,冷凝压力传感器超出量程,小于,46.886kpa,；大于,2068.5kpa,约克离心冷水机组客户培训故障处理,故障信息,排气温度过高,高于,104,度停机,约克离心冷水机组客户培训故障处理,故障信息,排气温度过低,低于,1.1,度,约克离心冷水机组客户培训故障处理,故障信息,润滑油温过高,超过,82,度,约克离心冷水机组客户培训故障处理,故障信息,润滑油压差过小,小于,103.425kpa,高油压低油压压差,约克离心冷水机组客户培训故障处理,故障信息,润滑油压差过大,大于,90.0psig,大于,620.55kpa,约克离心冷水机组客户培训故障处理,故障信息,润滑油油泵压力传感器超出量程,0,2171.925kpa,约克离心冷水机组客户培训故障处理,故障信息,润滑油压差校准,系统预润滑之前,10,秒钟，油压传感器进行,3,秒钟自动调零程序，此时油槽和油泵的压差大于,103.425kpa,。实际为,0kpa,，油槽，油泵油压传感器故障,约克离心冷水机组客户培训故障处理,故障信息,润滑油变速泵未达到压力设定值,油压差在,15,秒内持续,5,秒钟小于,241.325kpa,油脏，堵塞。,约克离心冷水机组客户培训故障处理,故障信息,止推轴承油温过高,大于,121,度,约克离心冷水机组客户培训故障处理,故障信息,软件狗软件重新启动,电脑中的程序初始化操作全新启动,原因：严重电源干扰或微处理板发生故障,问题,?,约克离心冷水机组客户培训,
