住宅小区自动化系统的基本组成与功能.pptx

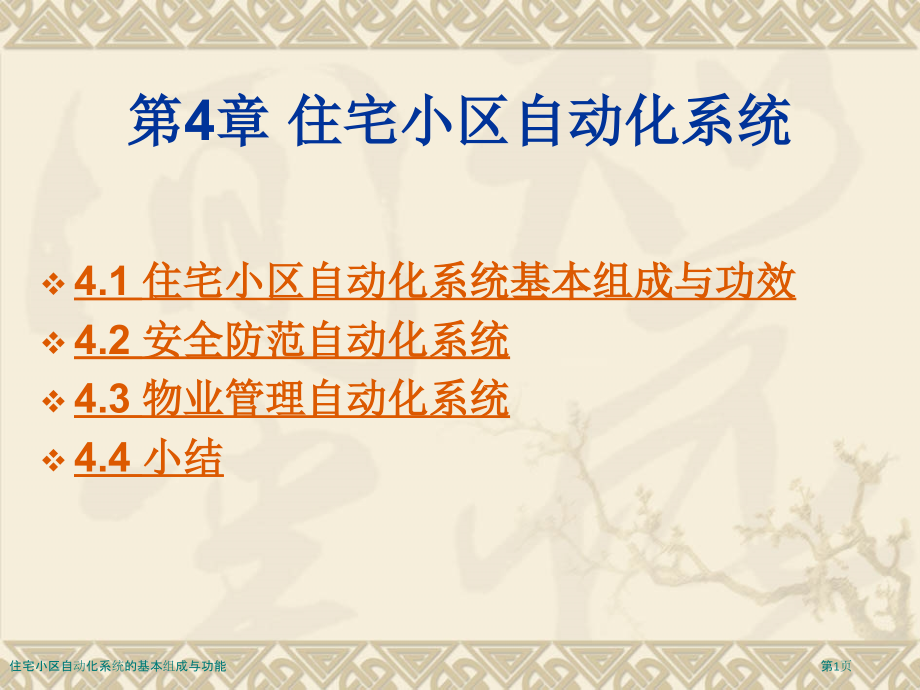

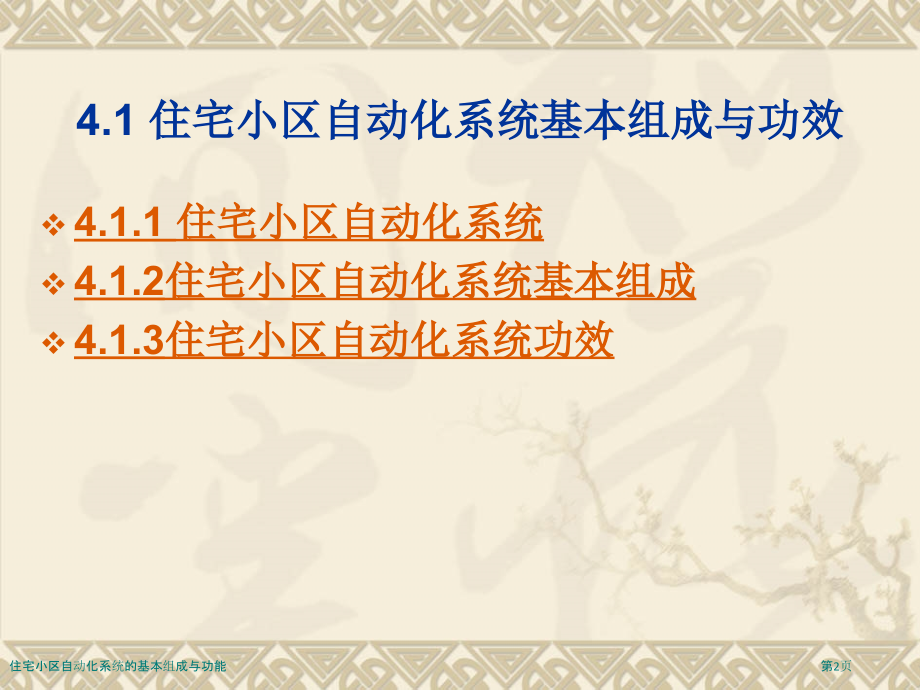

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第4章 住宅小区自动化系统,4.1 住宅小区自动化系统基本组成与功效,4.2 安全防范自动化系统,4.3 物业管理自动化系统,4.4 小结,住宅小区自动化系统的基本组成与功能,第1页,4.1 住宅小区自动化系统基本组成与功效,4.1.1 住宅小区自动化系统,4.1.2住宅小区自动化系统基本组成,4.1.3住宅小区自动化系统功效,住宅小区自动化系统的基本组成与功能,第2页,4.1.1 住宅小区自动化系统,利用当代4C（即计算机、通讯网络、自控、IC卡）技术，经过有效传输网络，将多元化信息服务与管理、物业管理与安防、住宅智能化系统集成，为住宅小区服务与管理提供高技术智能化伎俩，以期实现快捷高效超值服务与管理，提供安全舒适家居环境。,住宅小区自动化系统的基本组成与功能,第3页,住宅小区自动化系统选择应满足以下基本标准：,提供舒适安全、高端且宜人家庭生活空间；,住宅内部具备完善安保防灾办法；,住宅小区与社会之间含有高度信息交互功效；,小区内部具备完善安保办法，全方面公用设施监控管理和信息化小区服务管理；,能够为小区内住户提供多媒体各种信息服务,住宅小区自动化系统的基本组成与功能,第4页,4.1.2住宅小区自动化系统基本组成,住宅小区自动化系统的基本组成与功能,第5页,安全防范自动化系统,室内部分 家庭安防系统,门禁系统,对讲系统,室外部分 闭路电视监控系统,周围安防系统,电子巡更系统,住宅小区自动化系统的基本组成与功能,第6页,物业管理自动化系统,抄表自动化系统,公共信息自动化系统,物业管理自动化系统,智能一卡通系统,住宅小区自动化系统的基本组成与功能,第7页,通信自动化系统,有线电视网系统,高速宽带数据网系统,宽带光纤接入网系统,电话网系统,其它网系统,住宅小区自动化系统的基本组成与功能,第8页,4.1.3住宅小区自动化系统功效,安防管理,物业管理,信息通信网络功效,住宅小区自动化系统的基本组成与功能,第9页,4.2 安全防范自动化系统,4.2.1 家庭安防自动化系统,4.2.2 门禁自动化系统,4.2.3 对讲自动化系统,4.2.4 闭路电视自动化系统,4.2.5 周围安防自动化系统,4.2.6 电子巡更自动化系统,住宅小区自动化系统的基本组成与功能,第10页,4.2.1 家庭安防自动化系统,家庭安防自动化系统功效,(1)可探测非法入侵行为或燃气泄漏，并发出信号向接警中心或业主报警；,(2)接警管理中心能够监视和统计用户向中心发送报警事件，并进行对应处警；,(3)接警管理中心信息管理，实时维护用户布防信息和测试信息；按接警、处警方法，警情查询统计各种警情信息；,(4)住户也能够经过固定式紧急呼救报警系统或便携式报警装置，向物业管理中心呼救报警。,住宅小区自动化系统的基本组成与功能,第11页,防盗报警系统组成,(1)入侵报警探测器,处理现场报警信息并以特定信号输出。,(2)中间处理设备,连接前端探测器和后端处理及报警设备，把报警信号转换成计算机能够接收信号,(3)传输系统,将探测器感应到入侵信息传至监控中心。,(4)监控中心,汇总探测信息，并经终端设备处理后，以声、光形式报警输出。,住宅小区自动化系统的基本组成与功能,第12页,图42 某一经典家庭安防系统结构图,住宅小区自动化系统的基本组成与功能,第13页,4.2.2 门禁自动化系统,门禁自动化系统功效,(1)登记注册：凡是新增加卡，都要进行登记注册，记时输入卡号、姓名和有效时段等信息，登记完成后，该卡在所登记有效时段内使用就能够进出出入口。,(2)删除注册卡：当识别丢失或因为某种原因不能使用时，可随时将该卡注销，并输入要删除卡号即可注销该卡。,(3)统计读卡信息并控制门开关：当有些人读卡后控制器将读卡器送出信号读入，依据卡号、当前时间和登记信息进行判断该卡是否有效，控制开锁或不开，同时将卡号和时间统计下来。,(4)实时监测：将系统设置成实时监测状态，这时每读一次卡，控制器所统计卡号、是否注册以及有效无效等信息会马上显示在计算机上。另外门状态(开或关)也可实时显示。,(5)扩展功效：依据特殊需要，系统能够外接密码键盘输入、报警信号输入以及继电器联动输入，可驱动声光报警或起动摄像机等其它设备。,住宅小区自动化系统的基本组成与功能,第14页,门禁自动化系统组成,门禁控制系统通常由三层设备组成。,底层是直接与进出者打交道、安装在现场输入输出设备，如读卡器、电锁、出口按钮、报警传感器和报警喇叭等；,中间层是控制器层；,顶层是出入门禁控制系统管理主机层，,住宅小区自动化系统的基本组成与功能,第15页,图43（a）门禁控制系统结构图,住宅小区自动化系统的基本组成与功能,第16页,图43（b）门禁控制器,住宅小区自动化系统的基本组成与功能,第17页,图43（c）门禁控制系统,住宅小区自动化系统的基本组成与功能,第18页,门禁自动化系统辨识装置（读卡器）,密码识别,卡式识别（接触式和非接触式）,生物特征识别（指纹机、指形机、视网膜机、脸面机和虹彩机）,住宅小区自动化系统的基本组成与功能,第19页,4.2.3 对讲自动化系统,对讲系统功效,(1)可实现住户、访客语言/图像传输；,(2)经过室内分机能够遥控开启防盗门电锁；,(3)门口主机能够利用密码、钥匙或感应卡等开启防盗门；,(4)高层住宅在火灾报警情况下能够自动开启楼梯门锁；,(5)高层住宅含有群呼功效，一旦灾情发生，可向全部住户发出报警信号。,住宅小区自动化系统的基本组成与功能,第20页,对讲系统组成,普通由管理主机、单元主机、住户对讲机和防盗门电锁组成。,对讲系统分类,按照系统设置,普通对讲系统、可视对讲系统,按照系统规模,单户型、单元型、小区联网型,住宅小区自动化系统的基本组成与功能,第21页,图45(a)小区联网型可视对讲系统结构图,住宅小区自动化系统的基本组成与功能,第22页,图45(b)小区联网型可视对讲系统,住宅小区自动化系统的基本组成与功能,第23页,4.2.4 闭路电视自动化系统,闭路电视自动化系统功效,(,1)对小区主要出入口、主干道、周界围墙、停车场出入口以及其它主要区域进行监控；,(2)监控中心监视系统应采取多媒体视像显示技术，由计算机控制、管理及进行图像统计；,(3)系统可与周界安防报警系统联动进行图像跟踪及统计；,(4)视频失落及设备故障报警；,(5)图像自动/手动切换、云台及镜头遥控,住宅小区自动化系统的基本组成与功能,第24页,闭路电视监控系统相对于普通扩散型广播电视来讲，其含有以下特点：,(1)它是一个集中型系统，不一样于扩散型广播电视，普通作监测、监控、管理使用；,(2)信息起源于多台摄像机，要求多路信号同时传输，同时显示；,(3)传输距离相对较短，普通在几十米到几千米有限范围内；,(4)普通采取闭路传输，极少采取开路传输方式。一千米以内可用电缆传输，一千米以上最好用光缆传输。,(5)除向接收端传输视频信号外，还要向摄像机传送控制信号和电源，所以，是一个双向多路传输系统。,住宅小区自动化系统的基本组成与功能,第25页,闭路电视监控组成,摄像部分,摄像机安装在需要监视地点，配有云台调整观察角度，配有调焦装置可调整观察距离及清楚度，配有防护罩以防损坏。,传输部分,将摄制图像信号传输给监控中心显示、统计。,控制部分,将传送来信号处理之后进行显示和统计。,显示和统计部分,显示和统计拍摄到画面。,住宅小区自动化系统的基本组成与功能,第26页,图46(a)闭路电视监控系统结构图,住宅小区自动化系统的基本组成与功能,第27页,图46(b)闭路电视监控系统,住宅小区自动化系统的基本组成与功能,第28页,摄像部分,摄像部分是由安装在现场设备完成，这些设备包含摄像机、云台和防护罩。它们任务是将摄像对象进行摄像，并将其转化为电信号。,摄像机,由高灵敏成像CCD固体摄像器件、调整镜头与光圈组成。CCD电荷耦合器件组成摄像头，利用光敏二极管PN结组成基本像素，当光线照射在PN结上强弱发生改变时，在其表面电荷量发生对应改变，将这一微弱电荷改变采取特殊耦合方式输出就形成了这一点像素信号。采取电子扫描方式把全部像素信号输入即可得到摄像头场景图像信号。,住宅小区自动化系统的基本组成与功能,第29页,云台,使摄像机改变摄像角度和监视范围。,云台分为固定和电动云台两种。,假如监视范围不大，则采取固定云台，在其上安装好摄像机后可调整摄像机水平、俯仰角度，到达最好工作状态，然后就可锁定调整机构。,假如需要对大范围进行扫描监视，则采取电动云台。,住宅小区自动化系统的基本组成与功能,第30页,传输部分,传输部分任务是把现场摄像机发出信号传送到控制中心。它普通包含线缆、调制解调设备、线路驱动设备等。,监视现场和控制中心之间有两种信号需要传输，一个是摄像机得到,图像信号,要传到控制中心，一个是控制中心,控制信号,要传送到现场，控制现场设备。,视频信号,传输可用同轴电缆、光纤或双绞线，用双绞线传输时需加视频转换适配器。,控制信号,传输能够是直接控制，即控制中心直接把控制量直接送入被控设备，如云台和变焦距镜头所需电源、电流信号等。这种方式适合用于现场控制设备较小情况。,住宅小区自动化系统的基本组成与功能,第31页,显示统计部分,显示统计是把现场传来电信号转换成图像在监视设备上显示，假如有必要话，还能够用录像机录下来，供分析研究使用。显示统计安装在控制室内，主要有监视器、录像机和一些视频处理设备,监视器,按其功效可分为三种：,图像监视器,主要用于对摄像机信号图像监视,电视监视器,兼有图像监视器和电视接收机功效，可将广播电视信号转换为视频信号在屏幕显示同时送往录像机进行录像。,计算机监视器,经过矩阵切换系统，将现场摄像机传送来信号在计算机屏幕上再现。,住宅小区自动化系统的基本组成与功能,第32页,录像机,录像机有两种：,一个是连续式，像银行、博物馆等处，需长久录像；,一个是间歇式，能够设置各种世界间隔模式。,能够设置为周期性自动录像，也能够设置为收到报警信号后，自动进入连续录像状态。,录像机内设有字符信号发生器，可在图像信号上打出月/日/年/星期/时/分/秒/录像模式，还能在图像上显示出摄像机与报警器编号和报警方式。,住宅小区自动化系统的基本组成与功能,第33页,画面分割器,在大型住宅小区闭路电视监控中摄像机数量多达数百个，但监视器数量受机房面积限制要远远小于摄像机数量，而且监视器数量太多也不利于值班人员全方面巡视。,画面分割器就是实现全景监视一个装置。多路视频信号进入画面分割器后再输入一台监视器，就可在一台监视器屏幕上同时显示多个画面。画面分割器分为二画面、四画面、十六画面。经过编程，每个画面图像能够实现定格，也能够全屏放大。,住宅小区自动化系统的基本组成与功能,第34页,视频切换器,视频切换器可将一路视频信号送到多个显示与统计设备。现在还有一些电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级伺服系统，云台含有很高旋转速度，还能够预置监视点和监视路径。平时按设定路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点监视和录像。,住宅小区自动化系统的基本组成与功能,第35页,控制部分,控制部分是负责全部设备控制与图像信号处理，是整个系统指挥中心。普通住宅小区，主要由总控制台组成；组成复杂或庞大住宅小区，必要时可设副控制台或将总控制台联网。,控制台经过各种遥控电路来实现对摄像部分控制，控制电动变焦镜头变焦、聚焦和光圈，与电动旋转云台组合能够对相当辽阔范围进行监视，而且还能够对该范围内任意部分进行特写。控制台可控制电动云台左右上下转动，对有自动巡视功效云台还可自动控制，同时控制台还要控制切换设备。,住宅小区自动化系统的基本组成与功能,第36页,4.2.5 周围安防自动化系统,周围安防系统功效,(1)对小区周围围墙区域进行监控；,(2)探测任何试图非法翻越围墙或栅栏进入小区行为以及入侵位置；,(3)向小区物业管理中心报警，并开启联动设备。,住宅小区自动化系统的基本组成与功能,第37页,周围安防系统组成,周围安防系统普通由探测器、报警控制器、联动控制器、模拟显示器及探照器组成。,住宅小区自动化系统的基本组成与功能,第38页,图47（a）周围安防系统结构图,住宅小区自动化系统的基本组成与功能,第39页,图47(b)感应式电子围栏探测器,住宅小区自动化系统的基本组成与功能,第40页,周围安防系统未来发展,首要是预防误报、漏报，所以系统应采样含糊控制原理技术，有效防止因为树叶、杂物、小鸟、暴风雪等原因对探测器影响；,其次就是要提升周围安防系统准确度。,第三就是周围安防系统一定要人性化。,住宅小区自动化系统的基本组成与功能,第41页,4.2.6 电子巡更自动化系统,电子巡更系统功效,（1）设定合理巡更点、巡更班次、时间间隔、线路走向、有效管理巡更员巡视活动；,（2）巡更员按要求巡更点进行巡视，便可统计巡更员抵达时间、地点及相关信息，并将有效信息保留在中心数据库中；,（3）将数据库中数据进行统计、生成报表，以供查询、打印，并对失盗渎职进行分析处理。,住宅小区自动化系统的基本组成与功能,第42页,电子巡更系统组成,(1)非在线式巡更系统,非在线式巡更系统主要由巡更机（采集器）、通讯器（数据传送器）及巡更按钮组成，如,图48,所表示。,系统组成及工作原理简单，工作时，巡更员携带采集器，按预先排好巡更班次、时间间隔、线路走向到各巡更点巡视，读取巡更按钮相关信息。返回管理中心后将巡更机采集到数据经过数据传送器将采集器信息传输到管理主机内，进行整理分析。,住宅小区自动化系统的基本组成与功能,第43页,图48（a）非在线式电子巡更系统示意图,住宅小区自动化系统的基本组成与功能,第44页,图48（b）非在线式电子巡更系统,住宅小区自动化系统的基本组成与功能,第45页,(2)在线式巡更系统,在线式巡更系统是将数据识读器安装在小区主要部位，再用总线连接到控制中心管理主机上。在线巡更系统普通是巡更员携带巡更牌，按预先排好巡更班次、时间间隔、线路走向到各巡更点巡视；巡更点读取相关信息，实时上传至管理中心，供分析、处理；实现了实时管理保安巡查人员巡视情况、增加了保安防范办法。,为了既能实现巡更功效又节约造价，当前，在智能住宅小区设计中，把巡更系统设计到门禁系统中去，利用现有门禁系统现场控制器多出输入点来实现在线式巡更，在线式电子巡更系统示意图如,图49,所表示。,住宅小区自动化系统的基本组成与功能,第46页,图49 在线式电子巡更系统示意图,住宅小区自动化系统的基本组成与功能,第47页,4.3 物业管理自动化系统,4.3.1 抄表自动化系统,4.3.2 公共信息自动化系统,4.3.3 物业管理自动化系统,4.3.4 智能卡一卡通系统,住宅小区自动化系统的基本组成与功能,第48页,4.3.1 抄表自动化系统,多表抄收处理方案,(1)多表移到户外,(2)多表计量采取IC卡、磁卡之类储值卡表方式实现用户预付费,(3)远程抄表,住宅小区自动化系统的基本组成与功能,第49页,抄表自动化系统主要功效,(1)水、电、气等表采取电子计量，必须计量准确，管理可靠；,(2)水、电、气等表含有远程自动抄收各种数据，应可随时查询、统计，打印整个小区各表读数并计费。,(3)远程抄收系统中心能够实时监测系统运行状态，并进行故障汇报。,住宅小区自动化系统的基本组成与功能,第50页,抄表自动化系统组成,(1)信号采集系统,完成表计数字脉冲信号采集工作，并经过媒体(介质)传输至数据集中存放系统中。,(2)数据集中存放系统,经过数据双向通讯，接收并保留由采集器采集实时数据，同时对数据进行必要分析、累加和计算等,(3)数据通讯传输系统,由安装在供电所(企业)、自来水企业、煤气(天然气)企业营业所内总控管理系统经过Internet（LAN）网络等通讯技术和物业中心管理主机相联接，对采集到数据自动进行处理、存放和汇总统计,住宅小区自动化系统的基本组成与功能,第51页,图410(a)抄表自动化系统结构图,住宅小区自动化系统的基本组成与功能,第52页,图410(b)某经典抄表自动化系统结构图,住宅小区自动化系统的基本组成与功能,第53页,抄表自动化系统种类,(1)远传有线联网自动化抄表系统,建立在局域网基础上自动化抄表系统。,(2)无线远传自动化抄表系统,利用无线电作为传输介质将采集器中数据传输至集中器。,(3)电力载波方式,利用现有电力线作为数据通道，集中器经过电力载波和数据采集器通讯、访问表计数据以及对用户表具进行控制。,住宅小区自动化系统的基本组成与功能,第54页,4.3.2 公共信息自动化系统,一、公共广播系统,二、电子公告系统,住宅小区自动化系统的基本组成与功能,第55页,一、公共广播系统,公共广播系统功效,(1)由软件程序控制，可依据需求，分区播放不一样音响内容或背景音乐；,(2)有广播、背景音乐及扬声器线路检测功效；,(3)当发生紧急事故（如火灾时），可依据程序指令自动切换到紧急广播工作状态；,(4)提供任何事件报警联动广播；,(5)手动切换实时广播。,住宅小区自动化系统的基本组成与功能,第56页,公共广播系统组成,(1)节目源设备,(2)信号放大和处理设备,调音台和前置放大器,功率放大器,(3)传输线路,(4)扬声器系统,住宅小区自动化系统的基本组成与功能,第57页,二、电子公告系统,电子公告系统功效,电子公告系统，也称为小区消息显示系统，是物业管理有效辅助工具。经过多媒体计算机全天候公布与小区业主亲密相关各种公共信息，如天气预报、通知、布告、活动安排等，让小区业主们经过电子公告屏上信息，可随时了解到小区物业管理和新闻内容等。,住宅小区自动化系统的基本组成与功能,第58页,电子公告系统组成,小区电子公告系统普通由管理主机、控制器和显示器组成。管理主机普通设在管理中心室内，控制器经过通信线与显示器相连，显示器设在小区入口处较显著位置。显示器有液晶显示器(LCD)、发光二极管显示器(LED)和电视墙等，当前普遍使用是LED显示器。,住宅小区自动化系统的基本组成与功能,第59页,普通对于电子公告系统在技术方面要求：,显示器与管理主机CRT同时，实时显示CRT上文字；,系统能经过对管理主机操作，调整显示器色彩和亮度。,系统软件含有一定编辑方式，显示时间可任意调整，画面可循环显示，可自开机到关机全自动播放。,软件支持文字、股市、天气预报等各种信息。,显示器最少能显示1616点阵，2424点阵或更大点阵汉字，并能选取各种标准及美术中,英文,字体,。,住宅小区自动化系统的基本组成与功能,第60页,4.3.3 物业管理自动化系统,小区物业计算机管理系统硬件部分由计算机网络及其它辅助设备组成，软件部分是集成小区居民、物业管理人员和服务人员三者之间关系纽带，对物业管理中房地产、住户、服务、公共设施、工程档案、各项费用及维修信息资料进行数据采集、加工处理、存放、计算等操作，反应出物业管理各种运行状态。物业软件应以网络技术为基础，面向用户，实现信息高度共享，方便物业管理企业和住户信息沟通。,住宅小区自动化系统的基本组成与功能,第61页,物业管理系统功效,(1)以房屋为主体房产管理；,(2)住户信息管理；,(3)对公共设施管理；,(4)住宅小区安防管理；,(5)收费管理等。,住宅小区自动化系统的基本组成与功能,第62页,物业管理系统组成,第一级,是,中央计算机系统,，由若干台中央计算机经过星型拓扑结构以太网连接组成，分为工作站、操作站。,第二级,是,单元级控制站,，由若干台单元控制器经过小区总线连接而成。,第三级,是,家庭级控制站,，由若干台家庭控制分站(住户采集器或公共设施监控器)经过局部总线连接而成，与其上一级单元控制器进行数据交换。,第四级,是,末端监控设备,，是系统末端最基本检测、受控点。,住宅小区自动化系统的基本组成与功能,第63页,图411 住宅小区物业管理系统硬件结构图,住宅小区自动化系统的基本组成与功能,第64页,图412(a)住宅小区物业管理系统软件功效框图,住宅小区自动化系统的基本组成与功能,第65页,图412(b)某住宅小区物业管理系统软件图,住宅小区自动化系统的基本组成与功能,第66页,4.3.4 智能卡一卡通系统,智能小区“一卡通”是以IC卡技术为关键，以计算机和通信技术为伎俩，将小区内各项设施连接成为一个有机整体，用户经过一张IC卡便可完成通常资金结算和一些控制操作，如用IC卡开启房门、支付电费等，而无须像以往那样携带很多钥匙开门，去各个对应部门交费等繁杂操作。,住宅小区自动化系统的基本组成与功能,第67页,一卡通系统功效,(1)制卡、发卡以及全部智能卡制作、发放、挂失、注销等；,(2)系统设备功效设置，对读卡器、读卡控制模块功效及权限设置；,(3)门禁监控管理，对住宅小区内主要出入口或一些地段实时监控，随时设置开、关，可随时查询和统计出入信息档案；,(4)水电气三表数据远传及收费管理；,(5)保安巡更点巡检和信息管理；,(6)物业人员考勤和工资管理等。,住宅小区自动化系统的基本组成与功能,第68页,一卡通系统组成,(1),智能卡,非接触式IC卡,(2),读写终端（,智能终端设备）,读卡器或读写控制器,(3),计算机（,智能管理系统）,(4),网络,一是基于RS-422/485或先进LonWork控制网络，另外一个就是基于TCP/IP网络系统结构,住宅小区自动化系统的基本组成与功能,第69页,图413(a)智能卡一卡通系统框图,住宅小区自动化系统的基本组成与功能,第70页,图413(b)经典智能卡一卡通系统,住宅小区自动化系统的基本组成与功能,第71页,如图413(b)所表示该经典一卡通系统采取星形网络拓扑结构，将发卡中心/主服务器放在管理中心，其它子系统可视系统规模放在管理中心或其它对应场所。主服务器与各管理机之间通信借助于局域网，管理机与读写终端间通信采取RS485总线。该系统终端部分主要包含发卡机、一卡通专用PDA、门禁机、停车场出入口控制机、考勤机、在线巡更机、离散巡更机、消费机、POS机、充值机等。,住宅小区自动化系统的基本组成与功能,第72页,4.4 小结,伴随人们生活水平不停提升，人们追求一个安全、舒适、便利居住环境，对住宅及住宅小区建设提出了更高要求。信息技术、计算机技术、自动化技术及Internet技术等领域产品应用于住宅及住宅小区，已成为新型住宅和小区建设一个发展趋势。,本章以住宅小区安全防范系统和物业管理系统为关键，从功效和组成两个方面详细地介绍了家庭安防系统、门禁系统、对讲系统、闭路电视监控系统、周围安防系统、电子巡更系统、物业管理系统、抄表自动化系统、公共信息系统、物业管理系统和智能一卡通系统。,住宅小区自动化系统的基本组成与功能,第73页,
