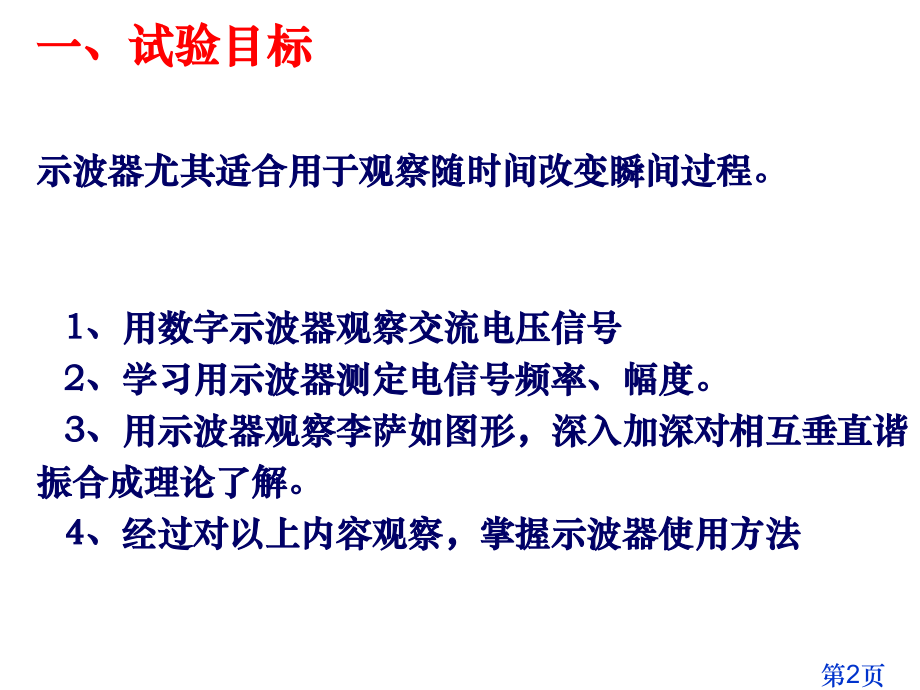

,目的,原理,仪器,步骤,报告要求,本资料仅供参考，不能作为科学依据。谢谢,本资料仅供参考，不能作为科学依据。谢谢,数字示波器的使用,大学物理实验,第1页,一、试验目标,示波器尤其适合用于观察随时间改变瞬间过程。,1,、用数字示波器观察交流电压信号,2,、学习用示波器测定电信号频率、幅度。,3,、用示波器观察李萨如图形，深入加深对相互垂直谐振合成理论了解。,4,、经过对以上内容观察，掌握示波器使用方法,第2页,示波器原理,示波器主要包含：电子枪、偏转系统和荧光屏三部分,荧光屏,电子枪,垂直偏转系统,Y,（待测信号普通加在这个系统上）,水平偏转系统,X,（内部扫描电压加在这个系统上）,二、试验原理,第3页,1,、电子枪发射出来电子就打在荧光屏中央（荧光屏由荧光材料涂在示波管前端内表面制成，受到电子束轰击时会发出光）。,2,、,扫描,光点在荧光屏水平（垂直）方向作匀速运动过程。,在偏转板上加上,周期性扫描电压,，那么在偏转板间就会形成电场，电子束在经过偏转板间电场时，在,X,、,Y,轴方向就会产生偏转，荧光屏上光点就会在水平（垂直）方向作往复运动。,3,、为方便观察（示波器上显示出来波形应静止不动），扫描电压周期必须与加在垂直偏转板上待测信号同时，即扫描电压周期应为被测信号周期整数倍，即,Tx=nTy,（,n=1,，,2,，,3,）,二、试验原理,示波器显示稳定波形原理,第4页,面板示意图,三、试验仪器,第5页,垂直电压信号,第6页,水平时间信号,第7页,二、试验内容,:,八图二值,1,、观察频率为,1KHz,正弦，方波、三角波波形,在示波器上显示出占满屏幕上,80%,范围,一个完整,波形。将波形分别画在准备好坐标绘图纸上,对应统计示波器扫描频率,fx,。,示波器是扫描电压加在水平轴，信号加在竖直轴，当扫描周期和信号频率一致时，恰好是显示一个周期信号。,第8页,二、试验内容,2,、在确定出函数信号正弦波输出频率为,1kHz,基础上，调整示波器扫描信号周期，分别在示波器上显示出,1/2,和,2,个正弦波形，并将图形描在坐标纸上，并统计示波器扫描信号周期所对应时间。,扫描时间,=,扫描周期*信号所占格子数,第9页,3,、自动测量正弦信号电压有效值及峰峰值,（,1,）按下,measure,按键，在屏右侧可显示自动测量菜单；,（,2,）按下菜单操作键第,1,个键（完全能够依据屏幕提醒决定操作），选择信源（,CH1,或,CH2,）；,（,3,）按下菜单操作键第,2,个键，选择测量类型为电压测量；在电压测量弹出菜单中选择参数为方均根值（即为有效电压），以及峰峰值,第10页,4,、观察李萨如图形,李萨如图形原理：两个振动方向相互垂直振动合成,第11页,观察李萨如图形,（,1,）将两个正弦信号输入通道,CH1,或,CH2,；,（,2,）若通道未被显示，按下,CH1,或,CH2,按钮；,（,3,）按下,auto,键,（,4,）调整旋钮使两路信号幅度大致相等；,（）按下水平控制栏下,MENU,菜单按钮以调出水平控制菜单（在屏幕右侧显示）,（）按下时基菜单按钮选择,X-Y,可显示李萨如图形，按下运行控制栏,RUN/STOP,可使李萨如图形静止。,第12页,观察李萨如图形：,分别调出,fy/fx=,1:1,2:1,1:2,李萨如图形,要求将李萨如图形分别画在准备好坐标绘图纸上,对应统计示波器扫描频率,fx,。,1)fx=1kHz,fy=1kHz,2)fx=1kHz,fy=2kHz,3)fx=2kHz,fy=1kHz,四、试验内容与步骤,第13页,第14页,正弦电压信号峰峰值和有效值之间是什么关系？这种关系是怎样得到？,思索题：,第15页,
