计算机组装与维护项目实训教程.ppt

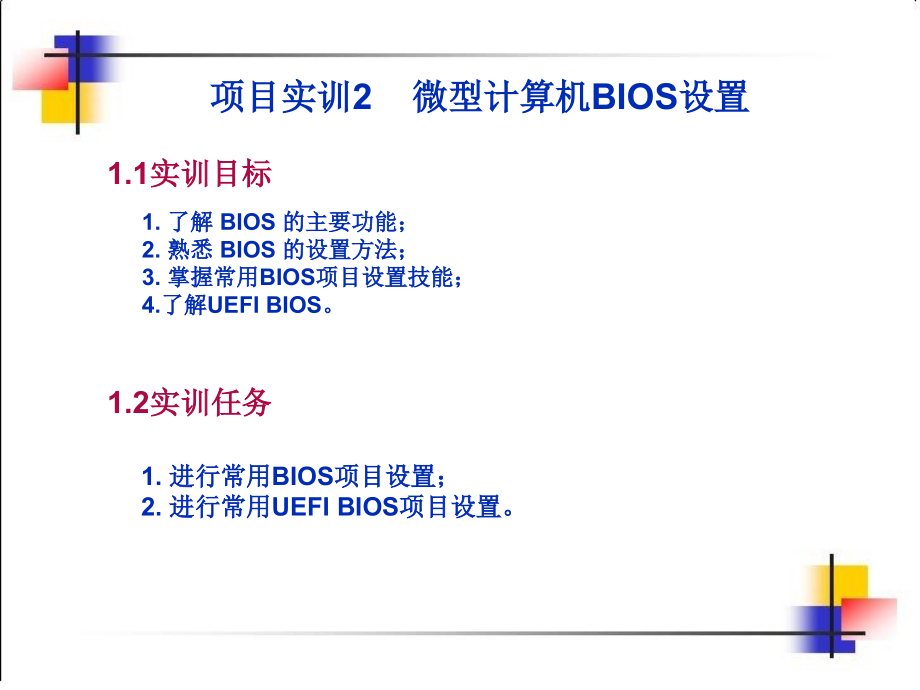

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,计算机组装与维护项目实训,项目实训2 微型计算机BIOS设置,1.了解 BIOS 的主要功能；,2.熟悉 BIOS 的设置方法；,3.掌握常用BIOS项目设置技能；,4.了解UEFI BIOS。,1.进行常用BIOS项目设置；,2.进行常用UEFI BIOS项目设置。,1.2实训任务,1.1实训目标,1.3相关知识,1.,BIOS芯片与CMOS,BIOS(Basic Input/Output System，基本输入/输出系统)是固化在,计算机中的一组程序。,CMOS（Complementary Metal Oxide Semiconductor 互补金属氧,化物半导体），用来保存当前系统的硬件配置参数设定的RAM芯片。,Phoenix-Award、AMI,BIOS的基本功能,1)自检及初始化 上电 POST自检，初始化系统，启动操作系统。,2)程序服务 按软件程序要求实现对外部硬件设备的操作控制。,3)设定中断 设定,各硬件设备的中断号,，,提供软件与硬件之间的一,个可编程接口,。,3.设置BIOS的意义,保证系统正常、高效运行。,4,.,E,FI,EFI（Extensible Firmware Interface，可扩展固件接口），简称EFI BIOS。,组成：Pre-EFI初始化模块,EFI驱动执行环境,EFI驱动程序,兼容性支持模块（CSM）,EFI高层应用,GUID 磁盘分区,支持EFI功能的操作系统：Mac OS X、64位Windows 7/8和,Windows Server 2008、Ubuntu、Fedora等。,UEFI（统一的可扩展固件接口）Unified EFI Form的国际组织,操作方便、功能强大、安全性高,2.4 实训指导,（1）进入BIOS设置程序,自检过程中。按Del或F1键,（,Award,），按F2或Esc键,（,AMI,）,（2）了解BIOS设置程序内容,Award BIOS 6.0主界面,1.准备工作,2.操作过程,1）BIOS设置,3）设置第一启动设备,1 BIOS中指定第一启动设备,2 在开机启动过程中使用快捷键指定第一启动设备,在微机开机启动时根据提示按,F,或,ESC,键,4）加载系统默认优化设置,BIOS推荐的优化设置。用于不会设置BIOS或设置失败。,Load Optimized Defaults,5）保存并退出,Save&Exit Setup 或按F10键,6）清除BIOS设置,CMOS清零。,CMOS清零跳线、取下CMOS电池,2）UEFI BIOS设置,（1）进入UEFI BIOS设置程序,。,接通电源后，按下F2功能键，进入UEFI BIOS设置程序,映泰Hi-Fi Z87W主板的UEFI BIOS设置,“主要”、“高级”、“芯片组”、“启动”、“安全”、,“O.N.E”和“保存或退出”,（2）设置第一启动设备,进入“启动”设置界面,单击“启动设置优先”下面的“启动选项#1”按钮,（3）保存并退出,进入,“,保存或退出,”,设置界面,单击,“,保存更改并重启,”,按钮,项目实训3,硬盘分区与格式化,理解硬盘分区和格式化的意义；,了解各种分区格式的特点；,掌握硬盘分区和格式化操作技能。,1,利用分区格式化工具Diskgen完成硬盘分区和格式化操作；,2利用Windows 7系统安装盘完成硬盘分区和格式化操作。,3.2实训任务,3.1实训目标,3.3相关知识,1硬盘分区的作用和方法,低级格式化：,将空白的磁盘划分出柱面和磁道，再将磁道划分为若干,个扇区，每个扇区又划分出标识部分(ID)、间隔区(GAP),和数据区(DATA)等。,新硬盘必须经过低级格式化、分区、高级格式化后才能进行读/写操作。,1)需要对硬盘进行分区的情形,（1）新购的硬盘；,（2）以前的的分区不合理，需重新分区；,（3）硬盘的分区信息被破坏（病毒或误操作），需重新分区；,2）硬盘分区方法,（1）使用分区工具软件，PQ、DM对硬盘进行分区；,（2）利用Windows系统安装程序完成硬盘分区和格式化操作；,分区：,在硬盘上化分出主分区和扩展分区。,主分区就是包含有操作系统启动文件的分区。它用来存放操作系统的引导记录(在该主分区的第一扇区)和操作系统文件。,2常见分区概念,1)主分区,主分区外的分区即为扩展分区，用于建立若干个逻辑分区(也称逻辑驱动器，即平常所说的D盘、E盘等)。,2)扩展分区,注意：一块硬盘可以有14个分区记录。一个硬盘最少需要建立一个主分区，并激活为活动分区，安装操作系统后才能从硬盘启动计算机。,记录硬盘主分区和扩展分区的信息。它由引导程序、硬盘分区信息、硬盘有效标志组成，保存在硬盘0柱面0磁头1扇区内。,MBR(Master Boot Record)硬盘主引导记录,记录该分区中的分区信息。由分区信息、操作系统信息、DOS引导代码、分区有效标志构成,，存放在各个分区开始处第一个扇区。,PBR（Partition Boot Record分区引导记录）,3）活动分区和隐藏分区,被激活的主分区称为活动分区，没有被激活的主分区隐藏起来，称为隐藏分区。,4）逻辑驱动器,在扩展分区中建立的驱动器,3分区操作的顺序,旧硬盘 操作步骤,1）删除逻辑驱动器 2）删除扩展分区 3）删除主分区,4）建立主分区,5）建立扩展分区 6）将扩展分区划分逻,辑驱动器,7）激活分区,8）格式化每一个驱动器,新硬盘操作步骤,1）建立主分区2）建立扩展分区3）将扩展分区划分为,逻,辑驱动器,4）建立主分区,4）激活分区5）格式化每一个驱动器,4常用分区文件系统,在格式化硬盘主分区或逻辑驱动器时，必须指定分区格式，,以便对硬盘存储进行管理。,FAT16：FAT文件分配表，FAT16硬盘利用效率低，单个,分区最大容量只能为2GB,。,FAT32：FAT16的增强版本，可以支持大到2TB(2048GB,的分区）。,NTFS：新技术文件系统，具有网络和磁盘配额、文件加密,等管理安全特性。,常用Windows分区文件系统 FAT16、FAT32、NTFS,在格式化硬盘主分区或逻辑驱动器时，必须指定分区格式，,以便对硬盘存储进行管理。,常用Windows分区文件系统 FAT16、FAT32、NTFS,Linux分区文件系统使用ext2格式、ext3格式，,5分区方案制定,1）按要安装的操作系统的类型及数目来分区。,2）按照数据类型的分类存放进行分区划分。,3）为了便于维护和整理进行划分。,6硬盘的高级格式化,在硬盘上设置目录区、文件分配表区，记录系统规定的信息,和格式，生成分区引导记录PBR。,7GPT,（GUID Partition Table）全局唯一标识符分区表,EFI磁盘分区架构。,每个磁盘上可创建128 个分区,支持高达 18EB（1EB=1024PB=1024*1024TB,自带磁盘分区表备份,支持唯一的磁盘和分区 ID,3.4实训指导,1准备工作,1）硬件准备,2）软件准备,Diskgen 4.2 (DOS版)、Windows 7操作系统安装盘。,2操作过程,1）使用Diskgen分区和格式化硬盘,（1）对新硬盘进行分区格式化,创建主分区,创建扩展分区和逻辑驱动器,格式化新建的磁盘分区,（2）对旧硬盘进行分区格式化,删除硬盘上原有分区,重新创建分区和格式化,2）使用Windows 7系统安装向导分区和格式化硬盘,（1）对新硬盘进行分区格式化,在BIOS中设置光盘为第一启动设备,将Windows 7安装光盘放进光驱内，启动计算机,。,按安装向导进行相应安装,在“你想将Windows安装在何处”界面，单击,“驱动器选项（高级）”,在对,盘进行分区格式化界面完成分区格式化操作,（2）对使用过的硬盘进行分区格式化,按上述操作删除磁盘所有分区,按新硬盘方法完成磁盘的分区格式化操作,项目实训4,安装操作系统,1初步认识操作系统；,2掌握Windows操作系统安装技能；,3了解多操作系统的共存安装方法。,1.安装Windows 7操作系统；,2.安装windows 8操作系统；,3.设置双系统启动选项。,4.2实训任务,4.1实训目标,4.3相关知识,1 操作系统的基本功能,操作系统：管理和控制计算机硬件与软件资源，为用户提供交互操,作界面的计算机程序。,向用户提供创建、撤消、读写、打开和关闭文件等功能,3)文件系统(信息)管理功能,实现内存的分配与回收，存储保护以及内存扩充。,2)存储器管理功能,1)中央处理器CPU的管理功能,根据一定的策略将处理器分配给系统内等待运行的程序。,程序在计算机上的一次执行活动叫进程。一个正在执行的进程称为一个作业，而作业可以包含一个或多个进程。操作系统能控制和调度多道作业。,(5)作业的管理功能,负责分配和回收外部设备，以及控制外部设备按用户程序的,要求进行操作。,(4)外设管理功能,2 微型计算机的各种操作系统,1）磁盘操作系统：MS-DOS、DR-DOS、X-DOS、CP/M-86。,2）网络操作系统：VINES、3COM、LAN Manager、NetWare、,CP/NET、Windows、NT、VMS、OS/2等。,多用户网络操作系统：UNIX、XENIX、MP/M。,3）多任务图形窗口操作系统：OS/2、Windows 9x、,Windows NT/2000/XP、,Windows 7/8和Macintosh,（1）Windows 7,（2）Windows 8,3.多操作系统共存的意义,1）使用不同版本的应用软件。,2）学习了解非主流或最新操作系统。,3）保护系统的数据安全。,4.安装多操作系统注意事项,1）一般情形下每个操作系统应安装在不同的主分区。,2）安装过程中应按照先低版本后高版本的顺序进行。,3）若多操作系统之间关系是独立且并列，在安装高版本操作系统时采用全新安装。,5安装Windows 7、Windows 8所需硬件环境,Windows 7：CPU 1GHz、内存1GB、硬盘10GB。,Windows 8：CPU 1GHz、内存2GB、硬盘15GB。,6.安装前的准备工作,1）对新组装的微机，确认已完成组装及BIOS设置、分区、格式化,等工作。,2）对正在使用的微机，确认对原系统中有用数据进行了备份。,3）明确将安装的操作系统类型和版本，获取将安装的操作系统安装,程序及安装密钥。,1）安装Windows 7操作系统,4.4 实训指导,1准备工作,1）硬件准备 进行了硬盘分区格式化操作的计算机若干台。,2）软件准备 Windows 7操作系统安装盘、Windows 8操作系 统安装盘。,2操作过程,安装Windows 7中文旗舰版系统,按安装向导操作。关键步骤：选择安装磁盘分区。,安装中多次重启，保证从硬盘启动。,正确输入安装密钥,2）安装Windows 8双操作系统,按安装向导操作。关键步骤：正确选择安装磁盘分区。,安装中多次重启，保证从硬盘启动。,正确输入安装密钥,3）设置双系统启动选项,在“系统”窗口“高级系统设置”链接“系统属性”“启,动和故障恢复”“设置”中完成操作。,项目实训5 驱动程序的,安装与管理,1.了解驱动程序的基本知识；,2.熟知驱动程序的获取途径；,3.明确驱动程序的安装顺序；,4.学会驱动程序的安装方法；,5.掌握驱动程序的管理技术。,1.安装控制芯片组驱动程序；,2.安装显示卡驱动程序；,3.安装声卡驱动程序；,4.安装网卡驱动程序；,5.驱动程序的更新和备份。,5.2实训任务,5.1实训目标,5.3相关知识,1 驱动程序概述,1）驱动程序：计算机系统和设备之间进行通信的特殊程序。,2)驱动程序的作用,连接计算 机系统与硬件的桥梁。操作系统通过驱动程序，控 制硬件设备的工作,3)需要安装驱动程序的设备,所有硬件设备都需要安装相应的驱动程序才能正常工作,主板芯片组、显示卡、声卡、网卡等设备,4)驱动程序的分类,(1)按照驱动程序所支持的硬件分类,主板驱动程序：包括控制芯片组、IDE、PCI、USB等部件或接口。,显示设备驱动程序：包括显示卡、显示器、电视卡等设备。,音频设备驱动程序：包括独立声卡、板载声卡和芯片组内置音频设备等。,网络设备驱动程序：包括有线网卡、无线网卡、调制解调器等设备。,其它设备驱动程序：如摄像头、打印机、触控板等。,综合驱动程序：由品牌台式机和笔记本计算机厂商随产品附赠，其中包括对应型号计算机的所有硬件驱动程序。,(2)根据驱动程序支持的操作系统分类,DOS、Windows XP 32/64、Windows 7/Windows 8 32/64,、Linux x86-x64等,(3)根据驱动程序的发布者分类,公版驱动程序：由芯片厂商按照公版设计规范编制和发布的驱动程序（公版 依照芯片厂商推荐的布线方法和元器件布局进行设计和生产的硬件设备）,非公版驱动程序：是硬件设备厂商为其产品量身定做并发布的驱动程序,(4)按照驱动程序的版本分类,官方正式版：芯片生产厂商或设备生产厂商研发，测试、官方发布。,微软WHQL认证版：通过微软硬件品质实验室Windows兼容性测试，,获得WHQL认证,第三方驱动：指硬件产品OEM厂商发布的基于官方驱动优化而成的,驱动程序（OEM原始设备生产商，代工生产。）。,Beta测试版：指处于测试阶段，尚未正式发布的驱动程序。,发烧友修改版：发烧友因对显卡性能的较高期望而对原驱动进行修改，,实现更高性能要求的驱动程序，又称改版驱动程序。,5)驱动程序的文件构成,(1)驱动程序安装包的类型与内容,驱动程序安装包：.exe文件、.zip或.rar压缩文件。,内容为若干个.inf、.sys、.dll、.cat、.exe、.dat、.msi、.xml、,.oem等类型的文件构成的。,(2)安装到Windows系统中的驱动程序文件,WindowsInf Windowssystem32drivers Windowssystem32,2.驱动程序的获取,1)确定需获取驱动程序的设备及其型号,(1)确定需要安装驱动程序的硬件设备,“设备管理器”中，带黄色问号或感叹号标识的设备,(2)检测硬件设备的型号,直接查看硬件设备上的标识,用工具软件检测硬件型号,通过硬件ID确定其准确型号（设备管理器设备属性）,2)获取驱动程序的主要途径,(1)硬件厂商随产品提供,(2)从硬件厂商网站下载,(3)从专业网站下载（驱动之家、驱动中国等网站）,(4)利用工具软件获取（驱动精灵、鲁大师等三方软件）,3.驱动程序的安装,1)驱动程序的一般安装顺序,由内至外 板载设备，内置板卡，外围设备。,2)驱动程序的安装方法,(1)使用驱动光盘安装 随硬件附赠的驱动光盘,自动安装 可全部安装也可选择安装,(2)运行安装程序,Setup.exe,(3)在“设备管理器”中安装,(4)利用工具软件安装,驱动精灵 集硬件检测和驱动程序下载、安装、升级、备份、还原一身。,下载安装驱动精灵,(4)摄像头驱动程序的安装,USB摄像头：接口先安装驱动程序，再连接摄像头到计算机。,(5)特殊设备的安装,设备生产厂商原配驱动程序,4.驱动程序的管理,1)驱动程序的卸载与更新,卸载：使用“安装管理器”(专门用于管理安装驱动的第三方,软件),使用“添加/删除程序”,使用“设备管理器”,更新：执行安装程序,使用“设备管理器”,利用工具软件,2)驱动程序的备份与还原,使用驱动精灵完成备份或还原,5.4 实训指导,驱动程序安装包,7-Zip 9.20 for Windows,驱动精灵2012,2.操作过程,1.准备工作,1)安装控制芯片组驱动程序,运行驱动程序安装包exe程序,2)安装显示卡驱动程序,在“设备管理器”中安装,利用“显示属性”对话框进行安装,运行显示卡驱动程序exe程序,3)安装声卡驱动程序,在“设备管理器”中安装,运行声卡驱动程序exe程序,4)安装网卡驱动程序,运行网卡驱动程序exe程序,在“设备管理器”中安装,5)驱动程序的更新,获取更新版本的驱动程序（网站）,安装新版驱动程序,查看驱动程序更新之后的版本（设备管理器）,6)利用工具软件进行驱动程序的安装与管理,驱动精灵、驱动人生等第三方工具软件能够自动检测和下载安装最新驱动程序，并具有驱动备份和还原等功能。,5.4 实训指导,1.准备工作,1)准备驱动程序安装包,(1)控制芯片组驱动程序,(2)显示卡驱动程序,(3)声卡驱动程序,(4)网卡驱动程序,2)准备工具软件,(1)7-Zip 9.20 for Windows（或WinRAR 5.01）,(2)驱动精灵2013,2.操作过程,1）安装控制芯片组驱动程序,2）安装显示卡驱动程序,3）安装声卡驱动程序,4）安装网卡驱动程序,5）驱动程序的更新,6）驱动程序的备份,项目实训6,局域网设置与Internet接入,1.了解局域网的概念及其类型；,2.认识常见局域网设备与Interne接入设备；,3.熟悉小型局域网的主流组建方案；,4.学会局域网的组建、调试技术；,5.掌握单机与局域网接入Internet的配置方法。,1.单机接入Internet；,2.小型局域网的组建与调试；,3.局域网接入Internet。,6.2实训任务,6.1实训目标,6.3相关知识,1局域网基本知识,1）局域网的概念,局域网(Local Area Network，LAN)是在一个局部地理范围内，将多台计算机和外部设备互连而成的计算机通信网。,作用：实现文件与打印机共享、电子邮件和传真通信服务。,特点：范围有限，设备连接可知，较高的速度、可靠性和安全性。,2)局域网的分类,有线局域网：采用有线网卡连接、通过专用的网络线缆传输信息。,标准以太网：传输速率为10Mbps,快速以太网：传输速率为100Mbps,千兆以太网：传输速率为1000Mbps,(2)无线局域网：采用无线路由器、无线网卡等设备连接，通过高频电,磁波传输信息。,802.11：传输速率为2Mbps,802.11a：传输速率为54Mbps，与802.11b不兼容。,802.11b：传输速率为11Mbps,802.11g：传输速率为54Mbps，向下兼容802.11b,802.11n：传输速率为300Mbps,2.常见局域网设备,1)有线局域网设备,网卡：专业名称为网络适配器,处理计算机向网络发送和接收网络的数据，,即按照特定的网络协议将数据进行打包或分解。,MAC（Medium/Media Access Control）地址,由6位000FFH表示，如“00508DBED6AE”,按存在方式，分为独立网卡（如图6-1）和集成网卡。,按总线接口，分为PCMCIA网卡、ISA网卡、PCI网卡、PCI-E网,卡和USB网卡等。,按传输速率，分为10Mbps网卡、10/100Mbps自适应网卡和千兆,（1000Mbps）网卡。,按输出端口，分为BNC网卡和RJ-45网卡。,(2)集线器和交换机,集线器（HUB）：连接计算机等网络终端以形成星状结构的一种网络,设备。,功能：节点集中，整形放大，共享带宽方式工作，纯硬件。,交换机（Switch）：接于任意两个网络节点间，,用于电信号转发的网络设备。,独享的电信号通路和带宽，有软件系统。,(3)路由器（Router）：连接多个网络或网段的网络设备，,功能：网络互连，支持各种局域网和广域网接口，互连局域网和广域网。,数据处理，分组过滤、转发、优先级、复用、加密、压缩和防火墙。,网络管理，配置管理、性能管理、容错管理和流量控制。,操作系统 控制,(4)网络电缆及其接头,双绞线：将多对互相绞合的线（常见为4对）包裹在同一个绝缘,套管里组成的网络电缆线。,特点：价格便宜、传输速率高，传输距离较短，广泛应用于局域网。,屏蔽双绞线（STP）与非屏蔽双绞线 UTP,五类线（CAT5）100Mbps与超五类线（CAT5e）1000Mbps 。,六类线（CAT6）、超六类线（CAT6e）、七类线（CAT7）10Gbps,。,RJ-45（俗称水晶头）4对8芯,同轴电缆（Coaxial）：由两个导体和屏蔽层构成的同一轴心电缆。,50同轴电缆、1GHz、CATV网络,75同轴电缆、120MHz、总线型以太网 。,光缆（Optical Fiber Cable）：由光纤（光传输载体）经过一定的工,艺而形成的线缆。,抗电磁干扰好，保密性强，速度快，传输容量大，价格贵。,2)无线局域网设备,(1)无线网卡（WLAN Card）：以无线方式连接无线网络的无线终端设备。,独立无线网卡：,a.PCMCIA和CardBus无线网卡：用于笔记本电脑,b.PCI、PCI-E和MINI PCI无线网卡：用于台式机,c.USB无线网卡：用于台式机和笔记本电脑,2)ADSL Modem（Asymmetric Digital Subscriber Line，非对称,数字用户环路）,采用频分复用技术把普通的电话线分成了电话、上行和下行三个相对独立的信道的数据传输方式,集成无线网卡：主要用于笔记本电脑。,(2)无线接入点：移动计算机用户进入有线网络的接入点,(3)天线：接收和发射无线电波的装置 全向天线和定向天线,3.常见Internet接入设备,调制解调器（Modem）：是计算机通过电话线拨号上网的主要设,备。完成数字信号和模拟信号的互相转,换，,56Kbps,。,特点：最高支持下行8Mbps和上行1Mbps的速率，带有一个RJ-11电话线,插孔和一个或多个RJ-45网线插孔，抗干扰能力强。,3)电缆调制解调器,（,Cable Modem）：利用有线电视网络实现数据,传输的设备,下行40Mbps和上行10Mbps的速率，具有调制和解调，集路由器、集器、,桥接器功能。利用CATV网络使用Cable Modem技术,。,4)宽带路由器：实现多个用户或局域网共享同一账号进行宽带连接,的设备。,集成了10/100Mbps宽带以太网WAN接口，内置46口10/100Mbps自适应,交换机（若其RJ-45端口不够用，还可下连交换机扩充）,4.主流小型局域网方案,1)两台计算机直接连接组网,Inte,rnet,计算机,宽带路由器,ADSL,Inte,rnet,双网卡主机,计算机,ADSL,2)用宽带路由器组建有线局域网,3)用无线宽带路由器组建有线+无线局域网,4)用交换机组建局域网,Inte,rnet,交换机,计算机,ADSL,5.配置Windows局域网,1)IP地址设置,Windows 7系统：控制面板网络和共享中心本地连接属性,Internet 协议(TCP/IPV4)属性,配置IP、子网掩码、网关、DNS地址。,2)网络状态测试,(1)打开“命令提示符”窗口,开始运行执行cmd命令,开始所有程序附件命令提示符,(2)查看本机网络参数配置,运行ipconfig/all 命令查看MAC地址、IP 地址、子网掩码、,默认网关、DHCP服务器和DNS 等信息。,(3)测试网络是否通畅,测试本机连接状态,运行ping 命令 格式：ping IP,3)局域网共享设置 （在同一工作组名下共享）,Windows 7系统,网络和共享中心选择家庭组和共享选项更改高级共享设置选中：,启用网络发现,启用文件和打印机共享,启用共享以便可以访问网络的用户可以读取和写入公用文件夹中的文件,关闭密码保护共享,允许Windows管理家庭组连接(推荐),最后“保存修改”。,网络和共享中心查看活动网络 家庭网络 工作网络 关闭,4)局域网中计算机互访,(1)显示网络中的计算机,网络和共享中心查看网络计算机和设备,(2)访问网络计算机中的共享资源,双击工作组中或找到的计算机，即可浏览并使用该计算机中的共享资源,6.接入Internet,向ISP（Internet服务提供商）申请，付费获取账号、密码或IP地址。,专线接入：分配静态IP，开机进入系统自动连接Internet；,虚拟拨号接入：输入用户名与密码，通过虚拟专用网（VPN）完成,授权、认证、分配IP 地址和计费等过程接入Internet,1)单机接入Internet,ADSL/Cable Modem通过电话/有线电视线路接入,Inte,rnet,计算机,ADSL/Cable Modem,网络和共享中心设置新的连接或网络 宽带(PPPoE)输入 ISP名称、用户名、密码后完成,(2)通过Cable Modem连接,Cable Modem与有线电视(CATV)连接，自动检测有线电视宽带网络，,分配IP地址和网络设置参数,“Internet 协议(TCP/IPV4)属性自动获取 IP 地址、DNS 服务器地址,2)局域网接入Internet,(1)通过宽带路由器共享Internet连接,Inte,rnet,计算机,宽带路由器,ADSL,按宽带路由器说明书提供的默认IP地址、用户名和密码对宽带路由,器进行参数设置。,LAN口：宽带路由器说明书提供的默认IP地址,WAN口：Cable Modem选动态IP、ADSL虚拟拨号接入选PPPoE、,ADSL静态接入选静态IP。,DHCP服务器设置：启用DHCP，确定开启局域网中的计算机数量。,对局域网中的每台计算机，在“Internet 协议(TCP/IPV4)属性”自动获得 IP,地址，自动获得 DNS 服务器地址。,(2)通过交换机加入上级网络共享Internet连接,上级专线接入Interne，通过交换机连入上级交换机，按网管中心分配,的IP地址、网关和DNS地址进行“Internet 协议(TCP/IPV4)属性”配置。,5.4 实训指导,2.操作过程,1.准备工作,1)网线RJ-45接头的制作,2)用交换机组建小型局域网并通过校园网接入Internet,3)用无线宽带路由器组建小型局域网并通过ADSL Modem,接入Internet,项目实训7 应用软件的安装与卸载,1.了解常用应用软件的分类及作用；,2.掌握常用应用软件的安装与卸载基本技能。,1.安装Win RAR；,2.安装Microsoft Office 2010；,3.卸载安装的上述软件。,7.2实训任务,7.1实训目标,7.3相关知识,1为什么要安装应用软件,应用软件：用户完成某项具体工作时所使用的计算机程序。,安装应用软件就是将应用程序组件释放到指定文件夹下，将软件信息写入系统注册表，拷贝动态库文件，创建系统菜单或桌面快捷方式等。,2.常用应用软件的分类,1）按版权类型分,hareware(共享软件)：免费下载和传播，先使用后付费，功能受限。,Freeware(免费软件)：无需注册，终生免费使用和传播。,Demos(演示软件)：只作软件的功能和特性介绍，无法使用，在购买正式版后才能使用。,2）按是否需要安装分,不需要安装，解压就能使用。绿色软件,3）按软件的功能分,办公类、工程设计类、图形图像处理、工具类、媒体播放软件、游戏类等。,3.应用软件的常用安装方法,执行Install.exe或Setup.exe。,1）将应用软件光盘放入光驱中，运行应用软件安装程序。,2）开始/控制面板/添加或删除程序/添加新程序/运行应用软件安装程序,输入个人信息、安装序列号（一般在安装盘的根目录下的SN.txt、ID.txt或查看Readme说明文档）。,4）应用软件的常用卸载方法,运行软件自带的卸载应用程序,UNInstall.exe,5）添加新功能,控制面板/添加或删除程序/选中要删除的程序,QQ电脑管家软件管理软件卸载,360安全卫士软件管理软件卸载,Window：控制面板所有控制面板项程序和功能打开或关闭,Windows功能,Microsoft Office 2010:运行安装程序/添加新组件,7.4 实训指导,2.操作过程,1.准备工作,1）安装Win RAR,下载WinRAR4.2中文版。,运行WinRAR.exe，指定安装的路径。,单击“安装”按钮，选中选择全部关联文件，选择创建桌面快捷方式,和程序组等,2）安装Microsoft Office 2010,运行安装程序Setup.exe。,选择安装路径、用户信息、接受许可协议、输入“产品密钥”,选择安装类型：“典型安装”、“自定义安装”,3）卸载安装的上述软件,（2）利用Office 2010安装盘删除Office 2010,（1）控制面板/添加、删除程序 卸载Win RAR。,执行Setup.exe进入维护模式选项 卸载Office 2010,项目实训8 微型计算机性能测试,1.了解微机硬件性能测试的基础知识；,2.了解微机硬件系统综合性能；,3.掌握常用测试软件使用方法；,4.学习和理解计算机硬件知识。,1.CPU、内存和主板测试；,2.硬盘测试；,3.显示测试；,4.综合性能测试。,8.2实训任务,8.1实训目标,8.3相关知识,1测试目的,1）识别硬件真伪；,2）了解硬件的性能表现；,3）确定系统瓶颈，优化硬件及系统性能。,2.测试应当注意的问题,1）搭建硬件测试平台。,2）搭建软件测试平台。,3）使用相应的测试软件。,4）安装好驱动及补丁。,5）让硬件电气性能稳定后才开始测试。,6）其他注意事项。关闭系统自启动程序，各种实时防病毒软件等,3.常用测试软件介绍,1）查看硬件信息的工具,CPU-Z：查看CPU 名称、厂商、内核进程、内部和外部时钟、FSB 频率和倍频等。,WCPUID：检测 CPU 的 ID 信息、内/外部频率、倍频数和 MMX 以及 3Dnow！指令等信息。,HWiNFO：检测处理器、主板及芯片组、PCMCIA 接口、BIOS 版本、内存等信息。提供对处理器、内存、硬盘以及 CD-ROM 的性能测试。,2）查看 CPU 和测试 CPU 性能的常用工具,(1)Intel Processor Frequency ID Utility(英特尔处理器频率标识实用程序),(2)Super：通过计算圆周率，测试CPU浮点运算能力及稳定性。,(3)CPUmark99：测试 CPU 的整数运算，得分衡量处理器的能力。,(4)Hot CPU Tester：测试系统超频时稳定度。,3）测试显卡性能的常用工具,(3)3Dmark（显卡性能测量的标杆）：游戏、像素填充率、顶点处理,测试，分数表示结果。,（1）GPU-Z：测试GPU核心频率、带宽、DirectX支持版本等信息。,(2)PowerStrip：显卡/屏幕功能检测配置工具。,4）其他硬件性能测试工具,（1）MemTest：检测内存是否有错误,（2）Nokia Monitor Test：测试、调整显示器屏幕属性。,（3）HD Tune：硬盘参数测试软件,（4）HD_speed：测试硬盘传输速率并加以分析的工具,（5）Nero CD-DVD Speed：一款光驱参数测试软件,（6）KeyboardTest：键盘有无损坏测试,5）综合性能测试工具,（1）SiSoftware Sandra：具有30多种测试项目，对系统进行分析评比。,（2）PCMark05：测试 CPU、硬盘、内存等性能。通过对系统整体性能检测，特别是检测结束后给出综合评价总分及为CPU、硬盘、内存等主要的硬件设备小分，方便分析系统瓶颈。,（3）AIDA64：详细显示计算机的每一方面的信息，具有协助超频，硬件侦错，压力测试和传感器监测等能，还对处理器，系统内存和磁盘驱动器的性能进行全面评估。,4计算机硬件知识,1）CPU,（1）CPU主频、外频和倍频,CPU主频：CPU内核运行的时钟频率，即工作频率。影响CPU的运,算速度，该频率越高越好。,外频：计算机系统的基准频率，通常为系统总线的工作频率,（系统时钟频率）。影响硬件系统的工作速度。,CPU主频为外频的倍数,主频外频倍频,（2）CPU核心类型：CPU代号名称，包含了固定的逻辑结构（各级缓冲,存储器、执行单元、总线接口等的布局）、制造工艺、核心面积、核,心电压、晶体管数量、各级缓存的大小、主频范围、接口类型、前端总线,频率(FSB)等 。,（3）CPU的制造工艺：CPU 核心中线路的宽度，即电路与电路之间的距离。（22nm,）,（4）CPU的缓存：在CPU与内存之间增加的容量较小但速度很高的存储器，,分一级缓存(L1)、二级缓存(L2)和三级缓存(L3)。,（5）CPU指令集：指令的集合，增强CPU 的运算能力。,（多媒体、图形图像和 Internet 等的处理能力）,（6）超线程技术：（HT，Hyperthreading Technology)采用硬件指,令，把两个逻辑内核模拟成两个物理芯片，在软硬件的支持下实现在单,处理器模拟双处理器的效果。,（7）多核处理器：在一个处理器中集成两个或多个完整的计算内核,（运算核心）。,（8）64位CPU：CPU通用寄存器的数据宽度为64位，CPU一次可运,行64位指令和数据。,（9）CPU插座：主板采用AMD的Socket插针或Inter触脚式接口连接,CPU。,2）内存 DDR、DDR2、DDR3,（1）数据位宽：内存同时传输数据的位数 bit。,（4）存取时间：内存完成列位址选择信号、行位址选择信号、读出,或写入信号、读出或写入数据4 个过程所需的时间。,（5）ECC校验：错误检查和纠正。带有ECC功能内存能够在存取数据,中自动纠错。牺牲速度代价,（6）内存容量：内存条的存储容量 GB,（1）磁盘的逻辑结构,磁道：磁盘上化分出一个个同心圆，并由外至里依次编号。,柱面：多盘片时，具有相同编号的磁道组成柱面。,扇区：画半经，将每个盘片上的磁道分成相同数量的扇形区域，该扇形区,域称为扇区。,磁盘为在铝合金或塑料基底两面上涂有一层磁性胶体材料的盘片。磁盘,电机驱动磁盘旋转。读、写磁头电机控制读、写磁头定位。控制电路负责读,、写操作并与主机进行数据传输。,3）硬盘,（2）内存工作频率：内存主频 333-3000MHZ,（3）内存带宽：内存工作时单位时间传输资料的最大值，内存带宽=内存数据位宽内存工作频率一个时钟周期内交换的数据包个数/8（GB/秒）。,（2）硬盘的接口：IDE（早期主流硬盘接口）,SCSI(多用于服务器上),SATA(又叫串口硬盘，是目前主流),光纤通道(用于高级服务器上),USB（多用于移动硬盘）,（3）硬盘数据传输率,内部数据传输率：硬盘磁头与缓存之间的数据传输率,外部数据传输率：缓存和计算机系统之间的数据传输率,（4）转速：盘片旋转的速度 rpm。7200、10000 rpm,（5）容量：硬盘的存储量,（6）高速缓存(Cache)：高速缓冲存储器 16M,（7）平均寻道时间：移动磁头到所指定的磁道所需的时间,（8）单碟容量：一张磁盘所能存储的最大数据量 1TGB,4）固态硬盘：由控制芯片、缓存芯片和Flash存储芯片阵列而组成,的硬盘。,速度高、功耗低、无噪音、抗震动、低热量、体积小、工作温度范围大。,5)主板芯片组,北桥芯片(North Bridge)：主桥(Host Bridge)，主管CPU的类型、主,板的系统总线频率、内存类型、容量和性能、显卡插槽规格。通常还集成,了显示核心。,南桥芯片：主管 PCI 总线、USB、LAN、ATA、SATA之间的通信、,音频控制器、键盘控制器、实时时钟控制器、高级电源管理并集成网卡、,RAID、IEEE 1394、WI-FI等功能。,6）显卡（图形加速卡）,对图形函数进行加速和处理，提供图形函数计算功能。,（1）显示芯片(GPU)：加速或图形处理芯片,软加速：由 CPU处理3D 图像和特效,硬件加速：由GPU处理三维图像和特效,主要参数：频率、流处理器个数（像素渲染管线和顶点着色单元）,（2）显存位宽：一个时钟周期内所能传送数据的位数,（3）显存带宽：显示芯片与显存之间的数据传输速率,显存带宽显存工作频率位宽/8,（4）显存类型 DDR3,（5）显存频率：显存在显卡上工作时的频率,（6）显卡接口,PCI：位宽32 位，工作频率33.3MHz,AGP：位宽32 位，工作频率 66MHz，AGP3.0具有AGP 8X功能。,PCI Express：总线规格分为1(250MB/s)、2、4、8、12、,16 和32的通道。,8.4 实训指导,2.操作
