3.数控机床主轴驱动装置分类..ppt

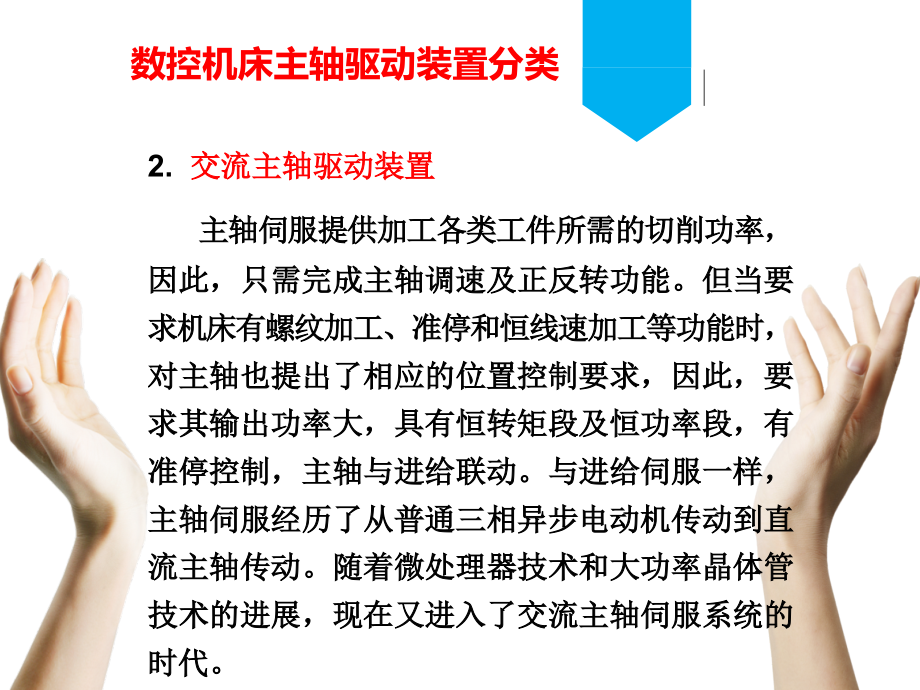

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,数控机床主轴驱动装置分类,1.,直流主轴驱动装置,直流主轴电动机的结构与永磁式伺服电动机不同，主轴电动机要能输出大的功率，所以一般是他磁式。为缩小体积，改善冷却效果，以免电动机过热，常采用轴向强迫风冷或采用热管冷却技术。,直流驱动装置有晶闸管和脉宽调制PWM调速两种形式。由于脉宽调制PWM调速具有很好的调速性能，因而在数控机床特别是对精度、速度要求较高的数控机床的进给驱动装置上广泛使用。,数控机床主轴驱动装置分类,2.,交流主轴驱动装置,主轴伺服提供加工各类工件所需的切削功率，因此，只需完成主轴调速及正反转功能。但当要求机床有螺纹加工、准停和恒线速加工等功能时，对主轴也提出了相应的位置控制要求，因此，要求其输出功率大，具有恒转矩段及恒功率段，有准停控制，主轴与进给联动。与进给伺服一样，主轴伺服经历了从普通三相异步电动机传动到直流主轴传动。随着微处理器技术和大功率晶体管技术的进展，现在又进入了交流主轴伺服系统的时代。,
