交流电机电枢绕组的电动势与磁通势PPT文档.ppt

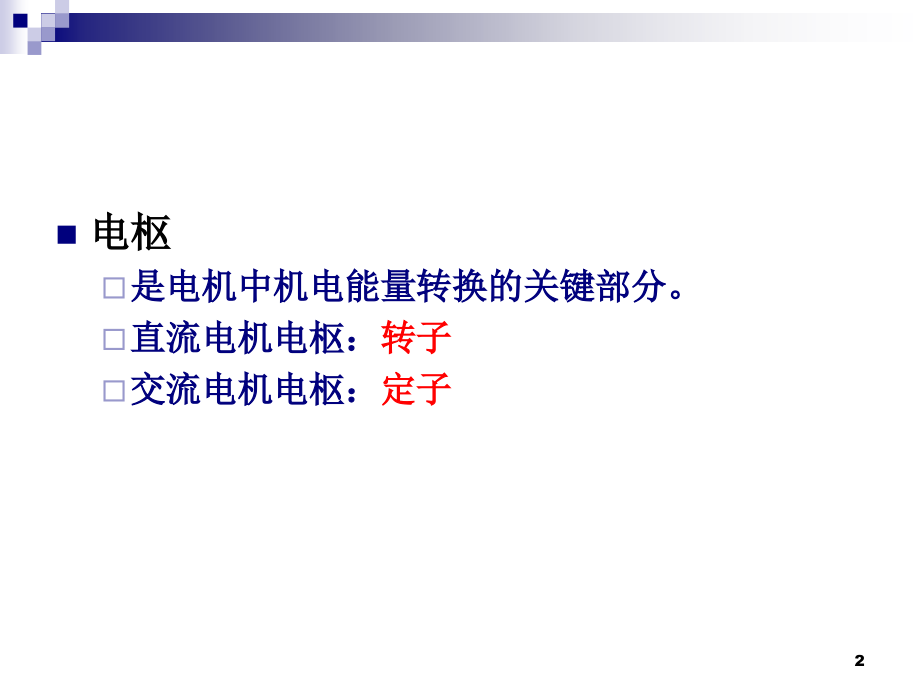

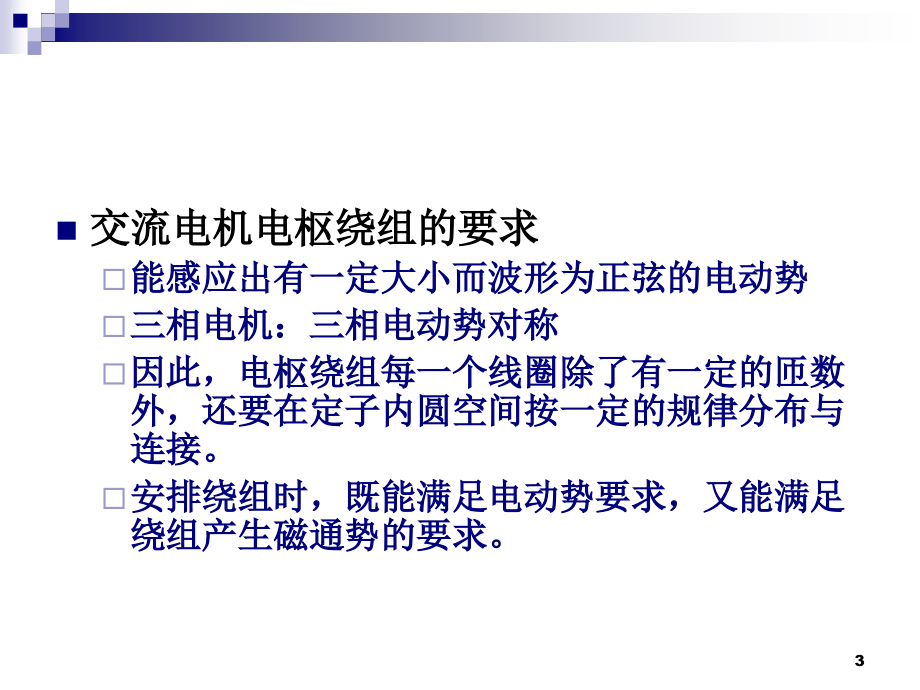

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,交流电机电枢绕组的电动势与磁通势,1,电枢,是电机中机电能量转换的关键部分。,直流电机电枢：,转子,交流电机电枢：,定子,2,交流电机电枢绕组的要求,能感应出有一定大小而波形为正弦的电动势,三相电机：三相电动势对称,因此，电枢绕组每一个线圈除了有一定的匝数外，还要在定子内圆空间按一定的规律分布与连接。,安排绕组时，既能满足电动势要求，又能满足绕组产生磁通势的要求。,3,6.1 交流电机电枢绕组的电动势,一、线圈的感应电动势,本节讨论：由正弦分布、以同步转速旋转的旋转磁场在定子绕组中所感应产生的电动势。离开坐标原点的电角度,-每秒钟转过的电角度,一根导体电势,4,5,一、线圈的感应电动势,1、整距线圈的电动势,设 为在电角度 内所通过的磁通，则,每极磁通 为：,6,一、线圈的感应电动势,1、,整距线圈的电动势,整距线圈电动势的瞬时值:,整距线圈电动势的有效值为：,7,一、线圈的感应电动势,2、,短距线圈的电动势,短距线圈电动势的有效值为：,设短距线圈的节距缩短的角度为 ：,短距线圈电动势的瞬时值:,-线圈的节距因数,8,二、线圈组的感应电动势,9,二、线圈组的感应电动势,线圈组的总电动势是,q,个线圈电动势的相量和,-绕组的分布因数,10,二、线圈组的感应电动势,一个线圈组电动势的有效值为：,-q个线圈的总串联匝数,-绕组的绕组因数,的意义：,既考虑绕组短距、又考虑绕组分布时，整个绕组的合成电动势所打的总折扣。,11,三、相绕组的感应电动势-相电势,单层绕组,:每个相绕组有p个线圈组，并联支路数为a，每个线圈,的匝数为Ny，,每条支路串联匝数,：,单层绕组相电动势的有效值为：,双层绕组,:每个相绕组有2p个线圈组，,每条支路串联匝数为：,双层绕组相电动势的有效值为：,12,旋转磁场的气隙磁密分布波形不是理想的正弦波，电动势中含有谐波。,交流绕组采用短距和分布的结构，可以削弱每相电动势中的谐波含量，使电动势波形得到改善。,13,三、相绕组的感应电动势-相电势,相电动势中高次谐波电动势有效值：,相电动势求出以后，根据星形或三角形的接法，可以求出线电动势。,14,三相六极异步电动机，额定频率50Hz。已知定子槽数36，绕组为单层整距分布绕组，每相两条支路，每个线圈的匝数为40匝，每相绕组的基波感应电势为200V，求每极磁通量。,15,16,一台三相异步电动机，P,N,40 kW，,1N,380 V，I,1N,75 A，n,N,=1430r/min，定子三角形联接，双层迭绕组，四极，48槽，,1,10槽，每槽内导体数22，并联支路a2，试求：三相合成磁势基波、11次谐波的幅值和转速。,17,解：,18,基波绕组分布因素,基波磁势幅值：,19,11次谐波绕组分布因素：,11次谐波磁势幅值：,20,基波转速：,11次谐波转速：,11次谐波转速与基波转速相反。,21,三相四极交流电机采用双层分布短距绕组，Y联接，槽数Z36，,，线圈串联匝数Ny2，气隙基波每极磁通,（1）基波绕组系数；,（2）绕组基波线电势；,（3）若每相电流,求每相基波磁势幅值。,，并联支路a1，求：,22,23,24,分类：,（1）按相数:,分为单相、两相、三相及多相绕组。,（2）按槽内层数:,分为单层和双层绕组。,单层绕组又可分为链式、交叉式和同心式绕组；,双层绕组又可分为叠绕组和波绕组。,（3）按每极每相槽数:,分为整数槽和分数槽绕组。,6.2 交流电机电枢绕组,25,6.2 交流电机电枢绕组,26,（1）各相的相电动势和相磁动势,波形,力求接近,正弦波,，即要求尽量减少它们的高次谐波分量。,（2）对三相绕组，各相的电动势和磁动势要求,对称,（大小相等且相位上互差120），并且三相阻抗也要求相等。,（3）绕组,用铜量少,，绝缘性能和机械强度可靠，散热条件好。,（4）绕组的制造、安装和检修要,方便,。,交流绕组的基本要求:,由于三相双层绕组能较好地满足对交流绕组的基本要求，所以现代动力用交流电机一般多采用三相双层绕组。,6.2 交流电机电枢绕组,27,28,一、交流绕组的一些基本知识和基本量,1、电角度与机械角度,极对数,：指电机主磁极的对数，通常用p表示。,电角度,：在电机理论中我们把一对主磁极所占的空间距离，称为360的空间电角度。,机械角度,：一个圆周真正的空间角度为机械角度360。很明显，,电角度=极对数机械角度。,6.2 交流电机电枢绕组,29,30,2、线圈,组成交流绕组的单元是,线圈,，线圈由一匝或多匝串联而成，它有两个引出线，一个叫,首端,，另一个叫,末端,。,一、交流绕组的一些基本知识和基本量,6.2 交流电机电枢绕组,31,多匝线圈,相绕组,一相绕组构成,1根导体,单匝线圈（两根导体）,32,3、节距,极距,：极距指电机一个主磁极在电枢表面所占的长度。其表示方法有两种，可用槽数：；空间长度：。,整距绕组：,短距绕组：,长距绕组：,节距,：一个线圈的两个边所跨定子圆周上的距离，用 表示，一般用槽数计算。,33,一、交流绕组的一些基本知识和基本量,4、槽距角,5、每极每相槽数,相邻两槽间的距离用电角度表示，叫做,槽距角,，用 表示。,每一个极下每相绕组所占的槽数，用 表示。,为整数，称为,整数槽绕组,；,为分数，称为,分数槽绕组,。,34,6.2 交流电机电枢绕组,二、交流绕组的排列和联接,2、线圈中的电流方向,1、极距的计算,理论分析和实践证明：,在相邻极距内属于一相绕组，而相邻一个极距的线圈边，有相反方向电流时，才能建立极数符合给定的磁动势和磁场的要求,。,举例说明：，槽数,表明：一个极距应跨过6个槽。,3、确定相带,根据对称的要求，每一相绕组在定子内圆上应占有相等的槽数 。属于每相的槽，不集中在一起，而是按极距对称而均匀地分组。,35,36,二、交流绕组的排列和联接,3、确定相带,每个极距内有一个组，每个组内含有的槽数即为每极每相槽数 。每个极距内属于同相槽所占有的区域称为“相带”。可见，,每个相带为60度电角度,。,4、画定子槽的展开图,37,38,39,二、交流绕组的排列和联接,三相绕组排列和联接方法,计算极距；,计算每极每相槽数；,划分相带；,组成线圈组；,按极性对电流方向的要求分别构成一相绕组。,40,三、三相单层绕组,单层绕组,的每一个槽内只有一个线圈边；所以，,整个绕组的线圈数等于总槽数的一半,。,三相单层绕组比较,适合于10KW以下的小型三相异步电机,中，很少在大、中型电机中采用。,1、计算极距,2、计算每极每相槽数,3、划分相带,电机为两极，每个极距内有三个相带，整个定子共有6个相带；所以把定子槽六等分，每一等分称为一个相带，依次分别为A、Z、B、X、C、Y相带。,举例说明：，槽数,41,19,20,21,22,15,16,17,18,11,12,13,14,7,8,9,10,3,4,5,6,23,24,1,2,第一对极,Y,C,X,B,Z,A,相带,槽号,42,三、三相单层绕组,19,20,21,22,15,16,17,18,11,12,13,14,7,8,9,10,3,4,5,6,23,241,2,第一对极,Y,C,X,B,Z,A,相带,槽号,4、组成线圈组,43,三、三相单层绕组,4、组成线圈组,同心式绕组,：各线圈节距不等，各线圈轴线重合。,44,同心式绕组,优点：,端接部分互相错开，重叠层数较少；,便于布置，散热较好。,缺点：,线圈大小不等，绕线不便。,三、三相单层绕组,45,四、三相双层绕组,电机每一槽分为上下两层，线圈的一个边嵌在某槽的上层，另一边安放在相隔一定槽数（节距y1）的另一槽的下层。双层绕组的线圈结构和单层绕组相似，但由于其一槽可安放两个线圈边，所以双层绕组的线圈数和槽数正好相等。根据双层绕组线圈形状以及端接部分的联接，三相双层绕组可分为叠绕组和波绕组两大类下面仅介绍下双层叠绕组。,1、计算极距,3、计算每极每相槽数,举例说明：，槽数,2、选择节距：采用短距绕组,槽距角,46,四、三相双层绕组,4、划分相带,34,35,36,31,32,33,28,29,30,25,26,27,22,23,24,19,20,21,第二对极,16,17,18,13,14,15,10,11,12,7,8,9,4,5,6,1,2,3,第一对极,Y,C,X,B,Z,A,相带,槽号,5、画展开图并组成线圈组,槽内上层边用实线表示，下层边用虚线表示。,47,四、三相双层绕组,将同一极下属于同一相带的线圈依次连成一个线圈组，则A相可得四个线圈组，分别为1-2-3，10-1112，19-20-21，28-29-30。同理B、C两相也各有4个线圈组。四个线圈组的电动势的大小相等，但同一相的两个相邻相带中的线圈组电动势相位相反。,48,49,图：A相绕组线圈的连接图（一条并联支路）,图：A相绕组线圈的连接图（两条并联支路）,A,X,A,X,A-1-2-3-,-10-11-12-,-19-20-21-,-28-29-30-,X,1,1,2,2,123,192021,101112,282930,X,A,A,1,X,1,A,2,X,2,50,叠绕组线圈间联接线较长。,联接线过多，不易绑扎固定，重量不易平衡。,绕线转子常采用波绕组。,51,一、单相绕组的磁动势脉振磁动势,一个线圈的磁动势,一个线圈组的磁动势,一相绕组的磁动势,三相绕组的总磁动势,线圈是构成绕组的最基本单位,52,（一）整距线圈的磁动势,将电机,在放置A线圈边的地方切开并展开,，可得磁动势波形图。,整距线圈的磁动势在空间中的分布为一矩形波，其最大幅值为,iNy/2,。,当线圈中的电流随时间按正弦规律变化时，矩形波的幅值也随时间按照正弦规律变化。,53,（一）整距线圈的磁动势,若线圈流过的电流为：,则矩形波的磁动势最大幅值为：,磁动势随时间而变化：,54,一、单相绕组的磁动势脉振磁动势,（一）整距线圈的磁动势,这个磁动势既和空间位置有关，又和时间有关。,我们把这种空间位置不变，而幅值随时间变化的磁动势叫做,脉振磁动势,。,脉振的频率就是交流电流的频率。,55,四极整距线圈的磁动势,P对极磁通势波形只是周期数增加为p倍而已。,一、单相绕组的磁动势脉振磁动势,（一）整距线圈的磁动势,56,异步电动机整距线圈磁通势分布和大小的变化规律：,在空间按矩形波分布；,大小随时间作正弦波变化,。,一、单相绕组的磁动势脉振磁动势,（一）整距线圈的磁动势,57,一、单相绕组的磁动势脉振磁动势,（一）整距线圈的磁动势,矩形波可分解为基波和3、5、7次谐波,58,（一）整距线圈的磁动势,基波和各奇次谐波磁动势的幅值按照傅立叶级数求系数的方法得到：,将基波和各奇次谐波的幅值算出来后，就可得出磁动势幅值的表达式为：整距线圈脉振磁动势瞬时值的表达式为：,59,（二）线圈组的磁动势,1、整距线圈的线圈组磁动势,分析过程：,一个线圈组由,q,个线圈串联而成，各线圈的匝数相等，其中通过的电流相等。,如图所示，3个线圈串联成为线圈组，由于相邻的线圈在空间位置上相隔一个槽距角,电角度，因而每个线圈产生的矩形波磁动势也相互移过一个,电角度。,将这3个线圈的磁动势相加，就得到如图所示的阶梯形波。,60,61,（二）线圈组的磁动势,1、整距线圈的线圈组磁动势,矩形波分解为基波和一系列奇次谐波，其中基波之间在空间上的位移角也是,电角度。,把,q,个线圈的基波磁动势逐点相加，就可求得基波合成磁动势的最大幅值,Fq1,。,基波磁动势在空间按正弦规律分布，用空间矢量相加来代替波形图中磁动势的逐点相加。,将这,q,个空间矢量相加，就可以得到,一个线圈组的基波磁动势的幅值,为：,62,63,（二）线圈组的磁动势,1、整距线圈的线圈组磁动势,-,基波磁动势的分布因数,它表示,同样匝数的分布绕组，其基波磁动势比有同样匝数集中绕组（q个线圈集中在一个槽内的绕组）的基波磁动势减小的系数,，即：,64,（二）线圈组的磁动势,1、整距线圈的线圈组磁动势,线圈组磁动势的,高次谐波幅值,为：,-,次谐波磁动势的分布因数,n,整距线圈组磁动势,：,65,分布绕组的合成磁通势中谐波含量比集中绕组中小得多。,采用分布绕组，基波合成磁通势有所减小，但5、7等高次谐波磁通势却削弱更多。,采用分布绕组是改善磁通势波形的有效措施之一。,减小谐波含量，磁通势波形就会趋近于正弦波形。,（二）线圈组的磁动势,1、整距线圈的线圈组磁动势,66,2、短距线圈的线圈组磁动势,双层绕组的实际联接,分别组成两组整距线圈的线圈组，它们在空间相互之间的位移为线圈节距缩短的角度。,等效的双层整距绕组,67,（二）线圈组的磁动势,2、短距线圈的线圈组磁动势,这两个,线圈组,都是,单层整距绕组,，它们在,空间相差的电角度正好等于线圈节距比整距缩短的电角度,。,上下层基波磁势及其合成：,用矢量求基波合成磁势：,68,（二）线圈组的磁动势,2、短距线圈的线圈组磁动势短距线圈的线圈组基波合成磁动势的幅值：,-,基波磁动势的节距因数,69,（二）线圈组的磁动势,2、短距线圈的线圈组磁动势,线圈组磁动势的高次谐波幅值：,-次谐波磁动势的节距因数,n,如果 ，因为 为奇数，则 ，即节距 比整距缩短 时，可消除 次谐波磁动势。,采用短距线圈组，可改善磁通势波形。,70,一、单相绕组的磁动势脉振磁动势,（三）相绕组的磁动势,基波合成磁动势幅值：,定义：,-基波绕组因数,-相绕组的串联总匝数,故：,磁动势基波幅值：,磁动势谐波幅值：,71,结论：,单相绕组的磁动势是一种在空间位置固定、幅值随时间变化的脉振磁动势，基波及所有奇次谐波磁动势的幅值在时间上都以绕组中电流变化的频率脉振。,单相绕组基波磁动势幅值的位置与绕组的轴线相重合。,谐波次数越高，幅值愈小；,单相绕组脉振磁动势中基波磁动势幅值为 ；,次谐波磁动势的幅值 ，。,72,单相交流绕组产生磁动势特点,是脉振磁动势；,其空间位置固定；,幅值随时间变化；,幅值脉振频率是电流频率。,73,二、三相绕组的磁动势旋转磁动势,三个单相绕组的脉振磁动势 三相绕组的旋转磁动势,A、B、C三相的脉振磁动势基波表达式：,三相对称电流通入三相对称绕组产生旋转磁场。,74,旋转磁场,一种极性和大小不变，且以一定转速旋转的磁场。,75,二极机械旋转磁势,76,四极机械旋转磁势,77,对称三相绕组,匝数相等；,线径相同；,沿定子圆周互差120对称分布。,78,对称三相电流,有效值相等；,相位互差120。,79,二、三相绕组的磁动势旋转磁动势,将各相磁动势分解为两个相反方向的旋转磁势,=0,三相绕组的基波合成磁动势:,80,二、三相绕组的磁动势旋转磁动势,三相绕组的基波合成磁动势的幅值为：,-相数,I,每相电流的有效值,81,当某相电流达到最大值，旋转磁动势的幅值就将转到该相绕组的轴线处。,二、三相绕组的磁动势旋转磁动势,三相基波合成磁动势幅值先位于A相绕组的轴线，然后依次位于B相、C相绕组的轴线；即,基波合成磁动势的旋转方向就是电流的相序方向,。,82,1）三相基波合成磁动势是一个旋转磁动势，转速为,同步转速,，旋转方向决定于电流的相序，即从超前电流相转到滞后电流相,二、三相绕组的磁动势旋转磁动势,当对称三相绕组中通过对称三相电流时，所建立的三相基波合成磁动势的性质如下：,2）幅值F1不变，为各相脉振磁动势幅值的3/2倍。由于幅值恒定，且旋转幅值的轨迹是一个圆，所以这种旋转磁动势和由它建立的旋转磁场称为圆形旋转磁动势和圆形旋转磁场。,3）三相电流中任一相电流的瞬时值到达最大值时，三相基波合成磁动势的幅值，正好在这一相绕组的轴线上。,83,三相交流绕组产生的磁动势的特点,是合成的旋转磁动势；,幅值不变；,在空间以同步转速,n,0,旋转；,其矢量旋转的轨迹是圆形。,84,合成磁动势中除包含基波磁动势分量外，还包含5、7、11等一系列奇数次谐波磁动势分量。,85,v次谐波合成磁动势,v值,磁动势特点,方向（与基波合成磁动势相比）,6k1,6k1,即v5,11,旋转磁动势,相反,6k+1,即v7,13,相同,6k-3,即v3,9,等于零,86,谐波磁场在定子绕组中感应电动势的频率：,f,v,f,1,即：f,v,仍为基波频率。,极对数：p,v,vp,转速：n,0v,n,0,/v,87,
