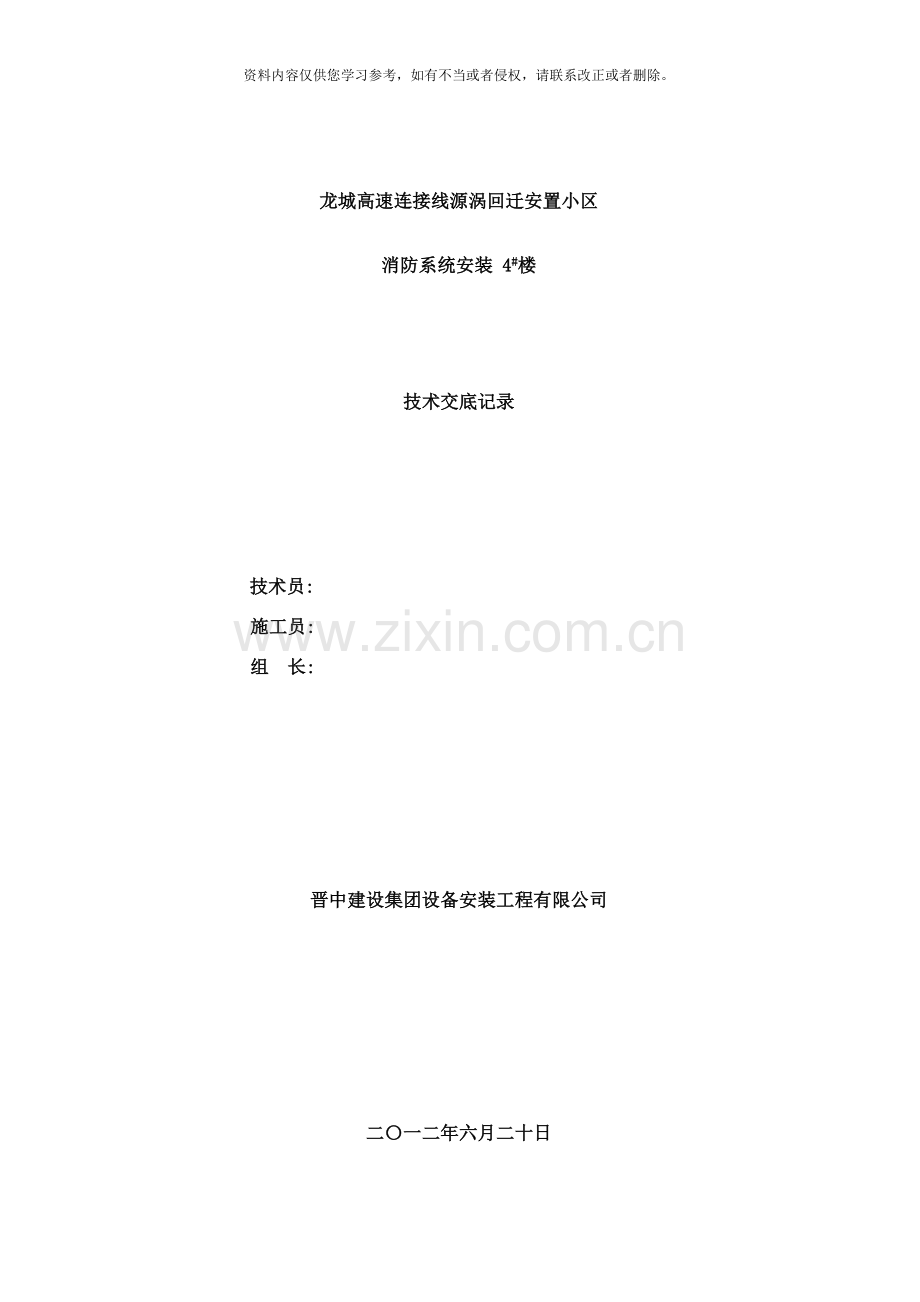

高层住宅楼消防管道技术交底样本.doc_第1页
第1页 / 共6页

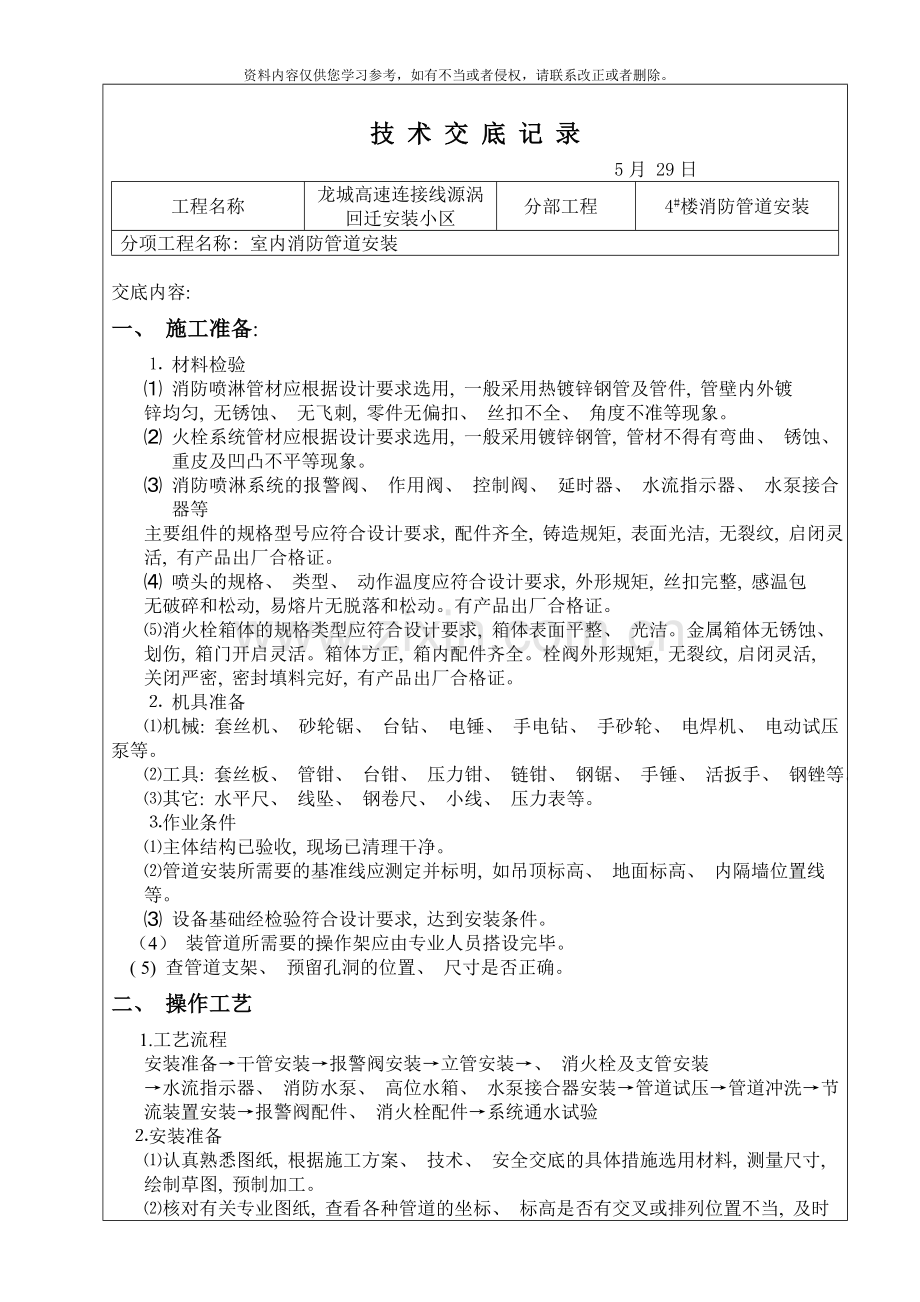

高层住宅楼消防管道技术交底样本.doc_第2页
第2页 / 共6页
点击查看更多>>
资源描述
资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。 龙城高速连接线源涡回迁安置小区 消防系统安装 4#楼 技术交底记录 技术员: 施工员: 组 长: 晋中建设集团设备安装工程有限公司 二〇一二年六月二十日 技 术 交 底 记 录 5月 29日 工程名称 龙城高速连接线源涡回迁安装小区 分部工程 4#楼消防管道安装 分项工程名称: 室内消防管道安装 交底内容: 一、 施工准备: ⒈ 材料检验 ⑴ 消防喷淋管材应根据设计要求选用, 一般采用热镀锌钢管及管件, 管壁内外镀 锌均匀, 无锈蚀、 无飞刺, 零件无偏扣、 丝扣不全、 角度不准等现象。 ⑵ 火栓系统管材应根据设计要求选用, 一般采用镀锌钢管, 管材不得有弯曲、 锈蚀、 重皮及凹凸不平等现象。 ⑶ 消防喷淋系统的报警阀、 作用阀、 控制阀、 延时器、 水流指示器、 水泵接合器等 主要组件的规格型号应符合设计要求, 配件齐全, 铸造规矩, 表面光洁, 无裂纹, 启闭灵活, 有产品出厂合格证。 ⑷ 喷头的规格、 类型、 动作温度应符合设计要求, 外形规矩, 丝扣完整, 感温包 无破碎和松动, 易熔片无脱落和松动。有产品出厂合格证。 ⑸消火栓箱体的规格类型应符合设计要求, 箱体表面平整、 光洁。金属箱体无锈蚀、 划伤, 箱门开启灵活。箱体方正, 箱内配件齐全。栓阀外形规矩, 无裂纹, 启闭灵活, 关闭严密, 密封填料完好, 有产品出厂合格证。 ⒉ 机具准备 ⑴机械: 套丝机、 砂轮锯、 台钻、 电锤、 手电钻、 手砂轮、 电焊机、 电动试压泵等。 ⑵工具: 套丝板、 管钳、 台钳、 压力钳、 链钳、 钢锯、 手锤、 活扳手、 钢锉等。 ⑶其它: 水平尺、 线坠、 钢卷尺、 小线、 压力表等。 ⒊作业条件 ⑴主体结构已验收, 现场已清理干净。 ⑵管道安装所需要的基准线应测定并标明, 如吊顶标高、 地面标高、 内隔墙位置线 等。 ⑶ 设备基础经检验符合设计要求, 达到安装条件。 (4) 装管道所需要的操作架应由专业人员搭设完毕。 ( 5) 查管道支架、 预留孔洞的位置、 尺寸是否正确。 二、 操作工艺 1.工艺流程 安装准备→干管安装→报警阀安装→立管安装→、 消火栓及支管安装 →水流指示器、 消防水泵、 高位水箱、 水泵接合器安装→管道试压→管道冲洗→节流装置安装→报警阀配件、 消火栓配件→系统通水试验 ⒉安装准备 ⑴认真熟悉图纸, 根据施工方案、 技术、 安全交底的具体措施选用材料, 测量尺寸, 绘制草图, 预制加工。 ⑵核对有关专业图纸, 查看各种管道的坐标、 标高是否有交叉或排列位置不当, 及时 与设计人员研究解决, 办好洽商手续。 ⑶检查预埋和预留洞是否准确。 ⑷ 查管材、 管件、 阀门、 设备及组件等是否符合设计要求和质量标准。 ⑸ 要安排合理的施工顺序, 避免工种交叉作业的干扰影响施工。 3. 干管管安装 ( 1) 管道连接紧固法兰时, 检查法兰端面是否干净。采用3~5mm 的橡胶垫片。法兰螺 栓的规格应符合规定。紧固螺栓应先紧最不利点, 然后依次对称紧固。法兰接口应安装 在易拆装的位置。 ( 2) 消火栓系统干管安装应根据设计要求使用管材。消防和生活合用的管道, 应按生活 饮用水管道选用管材。 ⒋报警阀安装 应设在明显、 易于操作的位置, 距地高度宜为1.2m。报警阀处地面应有排水措施, 环境温度不应低于5℃, 报警阀组装应符合产品说明书和设计要求, 控制阀应有启闭指 示装置, 并使阀门工作处于常开状态。 ⒌消火栓立管安装 ⑴立管暗装在竖井内时, 在管井内预埋铁件上安装卡件固定, 立管底部的支吊架要 牢固, 防止立管下坠。 ⑵立管明装时每层楼板要预留孔洞, 立管可随结构穿入, 以减少立管接口。 ⒍消防分层干管安装 ⑴管道的分支预留口在吊装前应先预制好, 丝接的用三通定位预留口, 焊接可在干 管上开口焊上熟铁管箍, 调直后吊装。所有预留口均加好临时丝堵。 ⑵需要加工镀锌的管道在其它管道未安装前试压、 拆除, 镀锌后进行二次安装。 ⑶吊顶内的管道安装与通风道的位置要协调好。 ⒎消火栓及支管安装 ⑴消火栓箱体应符合设计要求( 其材质有木、 铁和铝合金等, 栓阀有单出口和双出 口双控等) 。产品均应有消防部门的制造许可证及合格证方可使用。 ⑵消火栓支管要以栓阀的坐标、 标高定位甩口, 核定后在稳固消火栓箱, 箱体找正 稳固后再把栓阀安装好, 栓阀侧装再箱内时应再箱门开启的一侧, 箱门开启应灵活。 ⑶消火栓箱体安装在轻质隔墙上, 应有加固措施。 8消防水泵安装 ⑴水泵的规格型号应符合设计要求。 ⑵水泵配管安装应在水泵定位找平、 找正、 稳固后进行。水泵设备不得承受管道的 重量。安装顺序为逆止阀、 阀门依次与水泵接牢, 与水泵相连接配管的一片法兰先与阀 门法兰紧牢, 用线坠找直、 找正, 量出配管尺寸, 配管先点焊在这片法兰上, 在把法兰 松开取下焊接, 冷却后再与阀门连接好, 最后再焊与配管相连的另一片法兰。 ⑶配管法兰应与水泵、 阀门的法兰相符, 阀门安装手轮方向应便于操作, 标高一致, 配管排列整齐。 9水泵接合器安装 规格应根据设计选定, 有三种类型: 墙壁型、 地上型、 地下型。其安装位置应有明 显标志, 阀门位置应便于操作, 接合器附近不得有障碍物。安全阀应按系统工作压力定 压, 防止消防车加压过高破坏室内管网及部件, 接合器应装有泄水阀。 10消防管道试压 可分层分段进行, 上水时最高点要有排气装置, 高低点各装一块压力表, 上满水 后检查管路有无渗漏, 应在加压前紧固, 升压后再出现渗漏时做好标记, 卸压后再处理, 必要时卸水处理。冬季试压环境温度不得低于5℃, 夏季试压最好不直接用外线上水, 防止结露。试压合格后及时办理验收手续。 11.管道冲洗 消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、 过滤装置拆除, 冲洗水质合格后重新装好, 冲洗出的水要有排放去向, 不得损坏其它成 品。 12吊顶层喷洒头末端支管安装 这段管不能与分支干管同时顺序完成, 要与吊顶装修同步进行。吊顶龙骨装完, 根据吊顶材料厚度定出喷洒头预留口标高, 并保证喷洒头坐标准确。喷头与吊顶接触牢 固。支管装完, 预留口用丝堵拧紧, 准备系统试压。 13节流装置 在高层消防系统中, 低层的喷洒头和消火栓流量过大, 可采用减压孔板或节流管 装置均衡。减压孔板应设置在直径不小于50mm 的水平管段上, 孔口直径不应小于安装 管段直径的50%, 孔板应安装在水流转弯处下游一侧的直管段上, 与弯管距离不应小于 设置管段直径的2 倍。采用节流管时, 其长度不宜小于1m。节流管直径按下表选用。 节流管直径选择 管段直径( mm) 50 70 80 100 125 150 200 节流管直径( mm) 25 32 40 50 70 80 100 14报警阀配件安装 应在交工前进行, 延迟器安装在闭式喷头自动喷水灭火系统上, 是防止误报警的 设施。可按说明书及组装图安装, 应装在报警阀与水力警铃之间的信号管道上。水力警 铃安装在报警阀附近。与报警阀连接的管道应采用镀锌钢管。 15消火栓配件安装 应在交工前进行。消防水龙带每根长度不大于25m, 应缠好放在挂架上或双头外卷 卷实、 缠紧放在箱内。消防水枪要竖放在箱体内侧, 自救式水枪和软管应放在挂卡上或 放在箱底部。消防水龙带与水枪、 快速接头的连接使用卡箍时, 在里侧加一道铅丝。设 有电控按钮时, 应注意与电气专业配合施工。 16消防系统同水调试 应达到消防部门测试规定条件。消防水泵应接通电源并已试运转, 测试最不利点 的喷洒头和消火栓的压力和流量能满足设计要求。 三、 质量标准 ⒈保证项目 ⒉基本项目 箱式消火栓的安装应栓口朝外, 阀门距地面、 箱壁的尺寸符合施工规定。水龙带 与消火栓和快速连接头绑扎紧密, 并卷折挂在托盘或支架上。 ⒊允许偏差项目 ⑴消火栓阀门中心距地面为1.1m, 允许偏差20mm。阀门距箱侧面为140mm, 距箱 后内表面为100mm, 允许偏差5mm。 四、 成品保护 ⑴消防系统施工完毕后, 各部位的设备部件要有保护措施, 防止碰动跑水, 损坏装 修成品。 ⑵报警阀配件、 消火栓箱内附件, 各部位的仪表等均应加强管理, 防止丢失和损坏。 ⑶消防管道安装与土建及其它管道发生矛盾时, 不得私自拆改, 要经过设计, 办 理变更洽商妥善解决。 六、 质量通病预防注意事项 (1) 水泵接合器不能加压: 由于阀门未开启, 单向阀装反或有盲板未拆除造成。 ( 2) 火栓箱门关闭不严: 由于安装未找正或箱门强度不够变形造成。 ( 3) 消火栓阀门关闭不严: 由于管道未冲洗干净, 阀座有杂物造成。
