2014-V4.0国家标准GB50116-2013消防应急照明-标志灯系统条文图示概念设计及应用设计.ppt

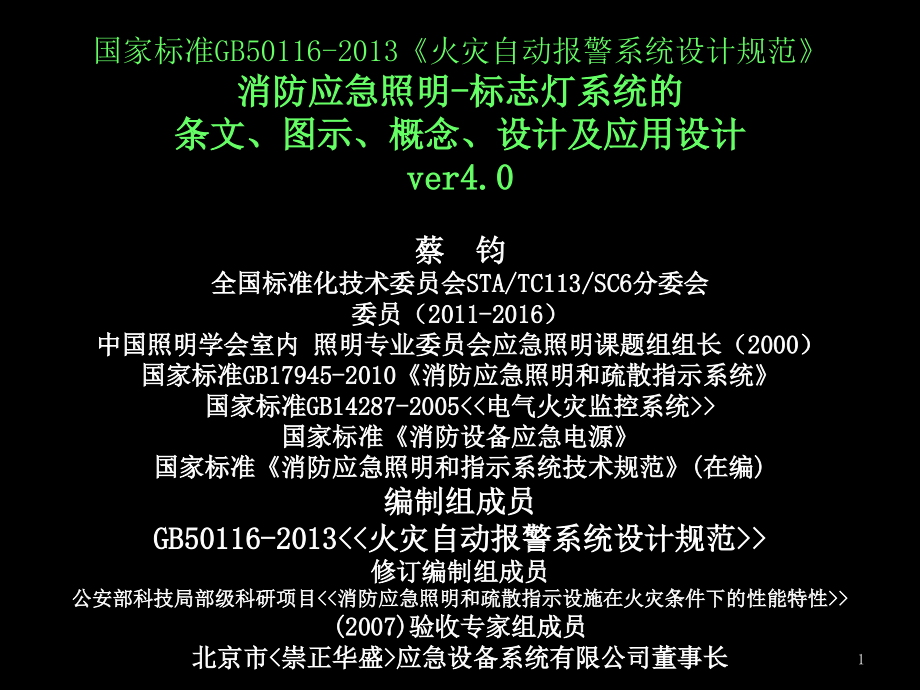

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,国家标准,GB50116-2013,火灾自动报警系统设计规范,消防应急照明,-,标志灯系统的,条文、图示、概念、设计及应用设计,ver4.0,蔡 钧,全国标准化技术委员会,STA/TC113/SC6,分委会,委员（,2011-2016,）,中国照明学会室内 照明专业委员会应急照明课题组组长（,2000,）,国家标准,GB17945-2010,消防应急照明和疏散指示系统,国家标准,GB14287-2005,国家标准,消防设备应急电源,国家标准,消防应急照明和指示系统技术规范,(,在编,),编制组成员,GB50116-2013,修订编制组成员,公安部科技局部级科研项目,(2007),验收专家组成员,北京市,应急设备系统有限公司董事长,1,前言,国家标准,GB50116-2013,火灾自动报警系统设计规范,于,2014-05-01,实施。为了配合标准实施，方便工程技术人员了,解,GB50116-2013,条文含义，经中华人民共和国住房及城乡建,设部批准（建质,201459,号），公安部沈阳消防研究所会同,中国建筑标准研究院共同主编,火灾自动报警系统设计规范,图示,。图示中根据,GB50116-2013,条文要求给出消防应急照,明和疏散指示系统的监视与控制方案（见图示,38-43,页）。,在图示,38-43,页正文方案之外，另外在图示,82-84,页再给出,消防应急照明和疏散指示系统的监视与控制方案典例应用方,案,北京崇正华盛,e-bus,系统及福州集保,EL-S-CSB,系统,。,说明书,带来给大家了。,本文针对国家标准,GB50116-2013,及图示中与消防应急照明,和疏散指示系统相关内容作深度解读，以方便大家理解。,2,一、,GB50116-2013,与消防应急照明,-,标志灯系统相关的条文,1,联动控制要求,4.9.1,消防应急照明和疏散指示系统的联动控制设计，应符合下列规定,:,集中控制型消防应急照明和疏散指示系统，应由火灾报警控制器或消防联动控制器启动应急照明控制器实现。,说明：分为集中电源集中控制型,/,自带电源集中控制型,-,两类。,集中电源非集中控制型消防应急照明和疏散指示系统，应由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现。,说明：应急照明集中电源和应急照明分配电装置采用,I/O,方式实现联动反,馈信号是很费劲。,自带电源非集中控制型消防应急照明和疏散指示系统，应由消防联动控制器联动消防应急照明配电箱实现。,3,4.9.2,当确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统，系统全部投入应急状态的启动时间不应大于,5s,。,说明：,（,1,）过去的标准是联动点亮起火区域及相邻区域；现在要求全楼,5S,内点,亮消防（疏散）应急照明灯；标志灯一般是持续点亮的，一般不需要联,动点亮；涉及动态疏散方案也是要,5S,内完成。,（,2,）关于“顺序启动”，通常是基于通过消防联动控制器配带的联动,模块的继电器实现，数量众多继电器同时吸合可能导致,DC24V,线路压降,加大而失效，因此需要顺序启动；但顺序启动需要做很多根据每一个起,火的防火分区进行二次编程工作，处理偏差反而适得起反。,4.9,条款主要描述针对消防应急照明标志灯系统,控制的要求,4,3.4,消防控制室,3.4.2,消防控制室内设置的消防设备应包括,消防应急照明和疏散指示系,统控制装置,.,等设备或具有相应功能的组合设备。消防控制室内设置的,消防控制室图形显示装置应能显示本规范附录,A,规定的建筑物内设置的,全部消防系统及相关设备的动态信息和本规范附录,B,规定的消防安全管,理信息，并应为远程监控系统预留接口，同时应具有向远程监控系统传,输本规范附录,A,和附录,B,规定的有关信息的功能。,附录,A-,要求上传消防应急照和疏散指示系统的故障状态和应急状态信息,问题,（,1,）系统是要包括,应急照明控制器、应,急照明集中电源、应急照明分配,电装置、消防应急照明配电箱、消防应急照明灯具及消防应急标志灯具等,全部类别。,（,2,）每类产品的,故障状态各是什么？,每类产品,应急状态各是什么？,（,3,）从条文看，最严格是上传到每个点位；最低要求是上传到回路位或,箱位；其它均是不满足要求。,5,3.4.9,消防控制室的显示与控制，应符合现行国家标准,GB 25506,的有关规定。,3.4.10,消防控制室的信息记录、信息传输，应符合现行国家标准,GB 25506,的有关规定。,GB25506-2010,消防控制室通用技术要求,对消防应急照明标志灯系统的监视与控制要求大体同,GB50116-2013,要求,3.4,条款主要描述针对消防应急照明标志灯系统监视的要求,6,二、,GB50116-2013,及,GB25506-2010,概念要点,1,、第一个要点是系统的确保性，通过系统故障上传来表达：,1.1,、“,确保性”是系统,必要条件（基本核心功能），动态疏,散程序预案仅是,系统,充分条件（锦上添花功能）也就是说理,论上要求建筑上安装的系统在火灾发生前是,100%,完好的！,1.2,消防应急疏散照明,/,标志灯系统,作为一个后备的应急动作,系统，过去的经验告诉我们，无论是单体应急灯或,EPS,投入使,用后，运行,1,年之后往往就不清楚是否系统是还是完整良好的：,（,1,）灯具光源是好的吗？,灯具整体性能,是不是,100%,良好的？,（,2,）,应急照明电源及,（分）配电箱,是不是,100%,完好的？,（,3,）转换性能：系统各部分在消防联动及停电时是不是,100%,转入点亮状态？,（,4,）系统的应急时间,:,可否满足标准及规范,100%,要求？,7,1.3,运行中的系统要确认其完好性，需要通过定期测试完成,（,1,）但过去数量众多消防应急灯用人工测试。例,4,万平,方建筑,1200,盏灯具，一个灯点要检查光源及转换性能需,1,分,钟的话，全楼查一次需要,1200,分钟即,20,小时约三天；如果再,测应急放电时间，那就太麻烦了；现在物业管理基本不查。,（,2,）对现有的物联网技术而言，每天一次的系统测试只需,要几分钟。,例如崇正华盛,e-bus,系统定期测试方案：,a,、,每,天零时,0,分,一次,动态,功能性测试计划,（一般情况下照明灯是非持续,工作模式，灯具除地址编码外，还设有光传感器。当,测试,指令下到灯，,光传感器没有返回信号，即可判灯具故障。电池主,/,分站及控制分机,（分配电箱）输出回路带地址编码及电压传感器，测试从主电转入应急,供电特性。,b,、三个月一次放电性测试,，,确保蓄电池容量能保证规范要求的应急时间。,8,2,、第二个要点是系统的可控性，通过系统顺序启动来表达,2.1,、强调,在火灾事故中，疏散是全楼的行动，而非起火层及,相邻层的局部行动。,2.2,、强调火灾事故前期疏散、而非火中逃生的概念。要求立,刻点亮，而非像过去的双头灯等待火灾把电源线烧断后灯再,亮的做法。,9,三、,GB50116-2013,图示中对,消防应急照明,-,标志灯系统监控要求的,六类基本系统模式图解,控制方式,应急,供电方式,非集中控制,集中控制,由消防联动控制器基于,I/O,模式实现,由应急照明控制,基于串口通信模式实现,监控到回路,监控到回路,监控到灯位,自带电源,灯内带电池,自带电源,非集中控制型,（段式）监控,方案,自带电源,集中控制型（段式）监控方案,自带电源,集中控制型（点式）监控方案,集中供电,灯内不带电池，由应急照明电源应急供电,集中电源,非集中控制型,（段式）监控,方案,集中电源,集中控制型,（段式）监控方案,集中电源,集中控制型（点式）监控方案,10,1,、图示,38-43,共,5,页,6,种方案分类,1.1,、,图示,38-39,页是,集中控制型,-,监控灯点（点式）方案；,1.2,、,图示,40,页是,集中控制型,-,监控回路（段式）方案；,1.3,、,图示,41-42,页是,非,集中控制型,-,监控回路（段式）方案；,11,2,、图示,6,种方案含义,2.1,、,6,种方案,均是按照,GB50116-2013,第,3.4,条及,4.9,条款,针对消防应急,照明标志灯系统,监视与控制,的要求作出。也是,GB17945-2010,消防应急照明和疏散指示系统,上,升到设计规范应用方案。,2.2,、反过来说，凡是设有火灾自动报警系统的建筑,及场所，均要采用,图示,6,种方案之一，否则无法,GB50116-2013,满足对消防应急照明标志灯系统监视,与控制的要求。,12,3,、图示,6,种方案灯具及线路模式详解,3.1,、图示,6,种方案中灯具线路除电源线外，均要求设监控线,（,1,）,监控灯点（点式）方案需用通信线；除非采用载波通,信模式；但目前载波通信应用还不够成熟。,（,2,）,监控回路（段式）方案一般不用通信模式实现；,3.2,、没有限定灯具的额定工作电压,（,1,）当电源线与监控线电压等级一致，可合分管敷设。,（,2,）当电源线与监控线电压等级不一致，须分管敷设。,13,4,、灯具及线路模式典例方案,1,图示,82,页（崇正华盛,e-bus/10,系统模式）,4.1,、特征点,:,安全电压型、,灯具带地址编码，采用双绞通信,线、电源线与通信线同管敷设,（非,安全电压型分管,敷设）。,4.2,、按灯点位监视与并上传状态，可生成直观的平面灯具,状态图；,灯具表面设有故障灯。,(1),静态监控加定时动态测试,;,可监视到灯具在线及灯具故障,.,(2),按点、回路及分区模式控制亮灭。可执行动态疏散预案。,14,5,、灯具及线路模式典例方案,2,图示,83,页,（集保）福建的,EL-S-CSB,段式系统,模式,5.1,、特征点,:,安全电压、灯具不带地址编码，采用故障及强点线监控；,电源线与监控线同管敷设。,5.2,、按回路位监视与并上传状态，不可生成直观的平面灯具状态图。,(1),静态监控加灯具内部定时动态测试，不能由主机定时测试,;,故障自动,上传。灯具表面设有故障灯。,只能监视灯具故障，无法监视到灯具在线,.,(2),按回路及分区模式控制亮灭；不可执行动态疏散预案。,15,6,、,图示,41-42,页,非,集中控制型,监控方案详解,6.1,、需采用,消防联动控制器的,I/O,模块到,应急照明配电箱；,提取设备的应急及故障状态（输出开路故障、输出回路灯具,故障；断电信号，强点信号等等），有点麻烦。,6.2,、图例：,16,7,、,图示,38-40,页,集中控制型,监控方案详解,7.1,、,由应急照明控制器基于串口通信模式,引到,应急照明电源（电池主站,或电池分站）、分配电装置（控制器分机）或,应急照明配电箱；,7.2,、设备的应急及故障状态（输出开路故障、输出回路灯具故障；断电,信号，强点信号等等）是预设好的定型认证产品。,7.3,、图例：,17,8,、,应急照明控制器与火灾报警系统及,图形显示装置,对接,方案详解,8.1,、图示,38-41,页没有直接给出系统与图形显示装置的关系，在图示第,4,页有关于图形显示装置说明；第,78,页,出现两,者关系图；,GB50116-2013,的条文没有针对消防,应急照明系统与图形显示,装置的连接关系作过多要求。,（,1,）应急照明控制器与火灾报警控制器或消防联动控制器联接是为实,现,4.9,条款控制动作。,（,2,）,应急照明控制器与,图形显示装置,联接是为实现,3.4,条款系统监视的,显示方便性要求；应急照明控制器本身完全具备系统监视的,（,3,）,GB50116-2013,没有规定,图形显示装置采用单屏或多屏；,（,4,）采用单屏时，如果内装有几十种系统资料，在火灾状态下现传现,显，每一个界面的切换是很费时；同时单屏是,火灾自动报警系统厂商制,定，其软件也无法与强大的软件商（例微软）媲美，要兼容,几十种其它,外围系统，目前项目中基本不成熟。,（,5,）采用多屏模式，可能更直观简明。,18,8.2,、,应急照明控制器与火灾报警控制器及,图形显示装置,联接,（,1,）,与火灾报警控制器或消防联动控制器联接方式：,a.,无动态（调向）疏散预案时，只需,4,根线，用,I/O,方式给出火灾确认信,号并返回动作即可。,b.,有动态（调向）疏散预案时，但起火点信号不超过,14,个防火分区时只,需,18,根线（一个,I/O,模块有,16,进,/16,出信号）。,c.b.,有动态（调向）疏散预案时，但起火点信号超过,14,个防火分区时需,要采用,RS485/RS232/CAN,通信接口模式。,（,2,）与图形显示装置,联接方式,a.,由于技术及利益瓜葛，一般由火灾自动报警系统厂商主导的,图形显示,装置，只能简单重复,应急照明控制器内容。,b,.,点式系统,要实现平面图点对点图示模式，一般另行采用专业的专用,图,形显示装置,;,段式系统不需要,实现平面图点对点图示模式。,19,8.3,、点式系统联接图例,20,8.4,、段式系统联接图例,21,9,、,图示,7,种方案,-,消防工作场所的,100%,应急照明,与新出的,GB50016-2014,建筑防火设计规范,一致,22,9,、,消防工作场所的,100%,应急照明,-,解读,1,、实际上当消防灭火的所需的动力电源都断电了（电网及发电机电源,），灭火工作是无法进行（只能外救）而停止；机房工作人员可撤离。,工作人员可撤离需要,(0.5-1.0)Lx,疏散应急照明；也就是说火灾中配电室,、发电机房、消防泵房工作需要的,100%,应急照明照度可由等同于动力电,源级别的双电源构成的备用（应急）照明电源提供；除非消防灭火的动,力电源采用蓄电池电源,-(,备用应急照明等级用于消防火灾工作,),。,注（,1,）：除,民规,要求满足,持续供电时间,(min),180,要求；所有的消,防类规范没有要求采用,蓄电池电源的,备用应急照明,（如是,发电机电源,时,，要求油量要满足,持续,180(min),供电时间,即可）。,注（,2,）：,需要注意是自带电源的消防应急照明灯很难做到，,例如,40w,荧,光灯要满足,180,min,100%,转换亮度,时，其电池箱应是灯箱,2-3,倍体积，,价,格也很高。,2,、没有任何规范将楼层配电间列入,消防工作区域,（火灾中无人值班）,，可不设,100%,应急照明；如果非设不可，采用,EPS,专用回路；,自带电源,消防应急照明灯应急转换照度,不,够，不适用,。,23,10,、,图示,82,页,集中电源集中控制型,-,（点式,-,段式）监控,典例应用方案,崇正华盛的,e-bus/00-01,系统,24,11,、,图示,83,页,自带电源集中控制型,-,（段式）监控,典例应用方案,（集保）福建的,EL-S-CSB,系统,25,12,、图示,42,页,崇正华盛,e-bus,系统及集保（福州）,EL-S-CSB,（段式）系统,选型表及,平面设计图,26,13,、图示要求全系统采用消防认证灯具，采认证产品必须采用正常照明、备用照明及疏散照明分离模式；即消防疏散照明,-,标志灯系统独立设置。,27,14,、,关于“投入应急状态”的理解,1-,应急状态分类,（,1,）系统在,电网电源,或,发电机电源,状态（即供电电源）存在前提下，,5S,内,主电状态强迫应急点亮消防（疏散）应急照明灯是第一类应急状态（这,点与其它设计规范一致）；,（,2,）供电电源中断，系统进入,蓄电池,供电应急点亮状态是第二类应急状态,（,3,）动态疏散方案是系统第三类应急状态。,关于“投入应急状态”的理解,2-,场所、灯具控制特性及电池,应急供电点亮状态,（,1,）火灾时间长短不一，消防工作人员所在区域及疏散通道的疏散应急,照明及指示灯不可以在火灾确认后立刻切断供电电源直接进入,蓄电池,供电,点亮状态。避难层也同样如此。,（,2,）传统的非持续类别的双头应急灯，只有停电点亮功能，不满足接受消,防联动控制在供电电源存在前提下点亮功能；按本规范要求必需主动强制,断电使其进入电池应急点亮状态。该类灯具也不能用作消防工作人员所在,区域及疏散通道的疏散应急照明灯。,28,关于“投入应急状态”的理解,3-,安全与应急点亮关系,（,1,）消防应急灯具包括消防应急疏散照明灯及标志灯布满了,整个公共区域，管线众多；水系统动作后，水自起火层地面,倾泻而下；接地系统为,T-N,或,T-N-C,的,AC220v,消防应急疏散照,明灯及标志灯供电在水火交融环境中存在人员触电风险；也,容易短路跳闸。基于安全性考虑，可将起火区域供电电源中,断，系统进入,蓄电池,供电点亮状态。,（,2,）源于灭火时的安全性、同时满足本规范要求的处理,方法，最好采用,安全电压灯具供电系统,，同时功能上满足在,供电电源存在前提下强迫点亮功能并带有系统故障上传的类,别产品。例如崇正华盛的,e-bus,系统及集保（福州）的,EL-S-,CSB,（段式）系统，是全部满足规范要求的产品体系。,29,“点亮、投入应急状态”,处理汇总表,电池应急,点亮,主电强迫,点亮,公共,疏散区,灯具是安全电压型,灯具是非安全电压型,灯具在主电下,可强迫点亮,灯具在主电下,不可强迫点亮,1,、消防工作区域及疏散通道,2,、避难层,30,四、,让盲目热炒的动态调向之风回归理性,1,、全楼皆设,动态的疏散应急程序预案,吗？哪些场合适做？哪些场合不做？,2,、,动态的疏散应急程序预案是解决,（,1,）,起火点所在的防火分区人员疏散方案为主体？-方案图1,（,2,）,还是解决的起火点所在防火分区以外的区域人员疏散方案为主体,？,3,、,起火点信号（触发信号）：,（,1,）,是取自安全出口处设置感温火灾探测器作为触发信号？,（,2,）或,是取自全部烟感探头的每一个作为触发信,号？,（,3,）,还是以一个防火分区（或防烟分区或视觉分区）作为触发信号？,4,、,触发信号与每一个动态疏散方案对应逻辑响应关系？全楼会有多少个,动态疏散,方,案,？,5,、,每一个动态疏散方案均需出一张疏散标志灯图？全楼有多少张图？,谁去出这些疏散标志灯图？,31,6,、,谁去审核这些疏散标志灯图的准确性？又是谁去一一验收触发信号与每一个动态疏散方案准确性？,7,、,如要是说到是所谓先进的自动生成疏散方案，请将生成的每一生成的,结果变成每 一张疏散标志灯图及对应触发信号的对应逻辑响应表倒述予,确认及审核。,8,、,动态的疏散应急程序预案的法律责任主体是谁？,9,、核心意见,解决的起火点所在的防火分区人员动态疏散应急方案意义不大,该区域的,人员感知和逃生市最快的,;,崇正华盛的核心思想是主要解决的起火点以外,关联的防火分区人员动态疏散应急方案；但建筑结构的防火疏散规划一,般不允许跨防火分区疏散；因此除非建筑结构在平面图中出现借用出口,的情况或存在立体借用首层出口情况才有设置动态疏散程序预案理由,。,32,建筑结构在平面图中出现借用防火分区疏散的情况,33,借用其它防火分区疏散,34,立体,借用防火分区疏散模式,35,五、低碳与环保,1,、低碳设计,:,同一个,60,万,m,商业办公,建筑、,按,EPS,设计方,案,应急照明蓄电池容量一种需要,1200KW/90min,；,最后采用,e-bus,修改方案,是,30KW/90min,全部解决；,两者是,40,倍的蓄电池容量之差,，为,什么？,（参见崇正华盛,e-bus,为代表低碳特征的系统设计模式，核心要点各位要真实感受,2,盏,2w-5w,疏散照明灯形成,0.5-5Lx,的照度环境，否则心理不踏实）,2,、环保,设计：,详见集保（福州）的,EL-S-CSB,系统,3,、从一个小小行业 中国的可持续发展之路,（,1,）任何产品均有生命周期，中国目前对本领域产品还没有制定强制淘汰制（欧洲已实施），一般来说产品电子部分寿命可达,15-20,年，蓄电池标准寿命为,3-5,年,（,2,）产品不更换 影响其应用特性，但如,不采用严格标准要求类似镍,镉电池的 一次次重复投入，将重复一次次,承受,广西龙江镉污染、湖南镉大米之疼。,（,3,）大量蓄电池,3-4,年更换（包括北京地铁）所造就高碳经济也在一次次地重复。,（,4,）从需求层面出发，从标准规范开始，从用户整个产品链条转为低碳、环保及,节能,之路；增加了经济总量，但增加的不是重污染，高碳的经济，而是推动全国用,最少的资源，最低能耗的产品来满足社会需求，附合总理强调的可持续发展之路,!,这是我们的共同使命！,谢谢各位！,36,
