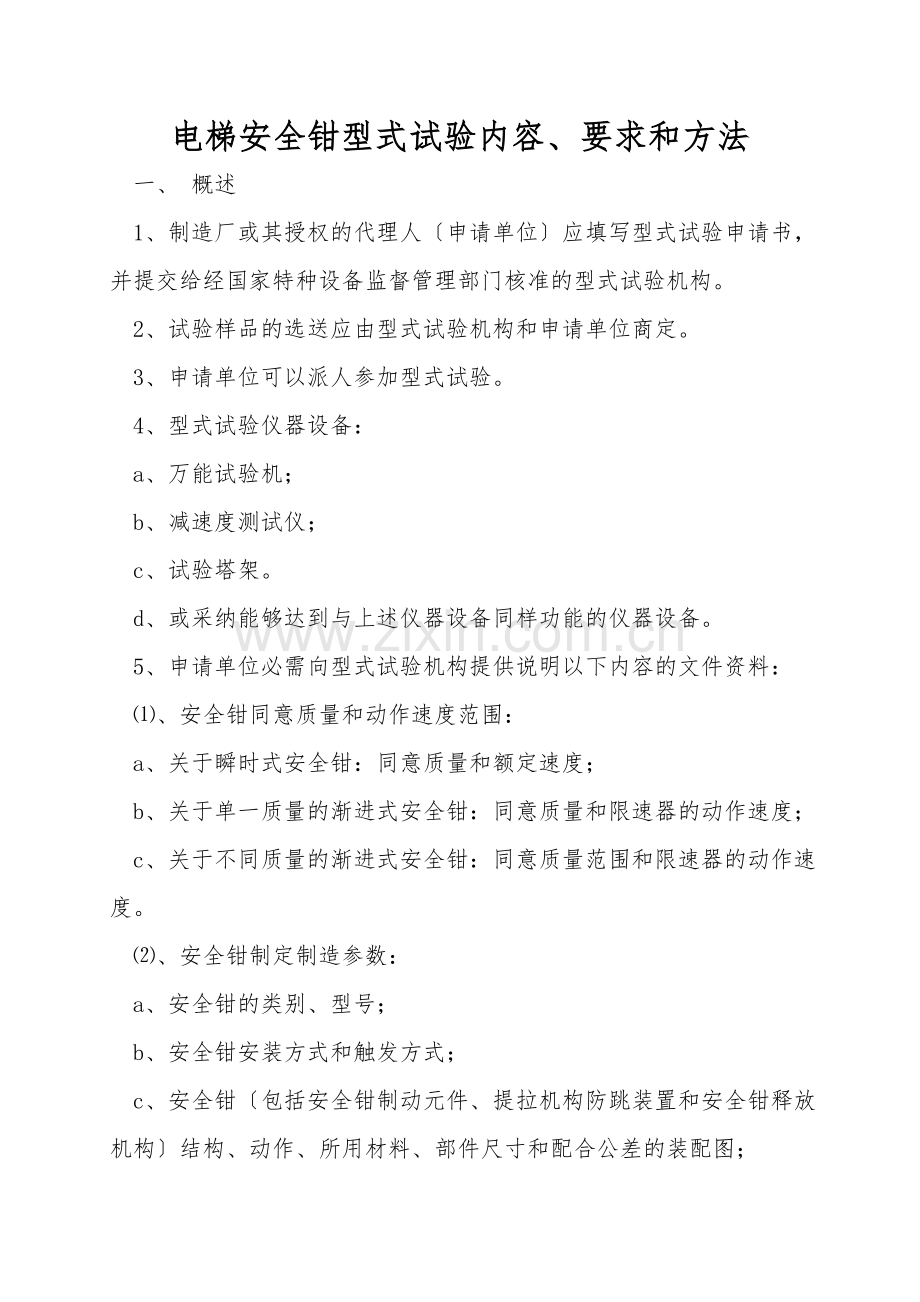

电梯安全钳型式试验内容、要求和方法
一、 概述
1、制造厂或其授权的代理人〔申请单位〕应填写型式试验申请书，并提交给经国家特种设备监督管理部门核准的型式试验机构。
2、试验样品的选送应由型式试验机构和申请单位商定。
3、申请单位可以派人参加型式试验。
4、型式试验仪器设备：
a、万能试验机；
b、减速度测试仪；
c、试验塔架。
d、或采纳能够达到与上述仪器设备同样功能的仪器设备。
5、申请单位必需向型式试验机构提供说明以下内容的文件资料：
⑴、安全钳同意质量和动作速度范围：
a、关于瞬时式安全钳：同意质量和额定速度；
b、关于单一质量的渐进式安全钳：同意质量和限速器的动作速度；
c、关于不同质量的渐进式安全钳：同意质量范围和限速器的动作速度。
⑵、安全钳制定制造参数：
a、安全钳的类别、型号；
b、安全钳安装方式和触发方式；
c、安全钳〔包括安全钳制动元件、提拉机构防跳装置和安全钳释放机构〕结构、动作、所用材料、部件尺寸和配合公差的装配图；
d、渐进式安全钳应提供弹性元件载荷图和静压滑动试验的经验值；

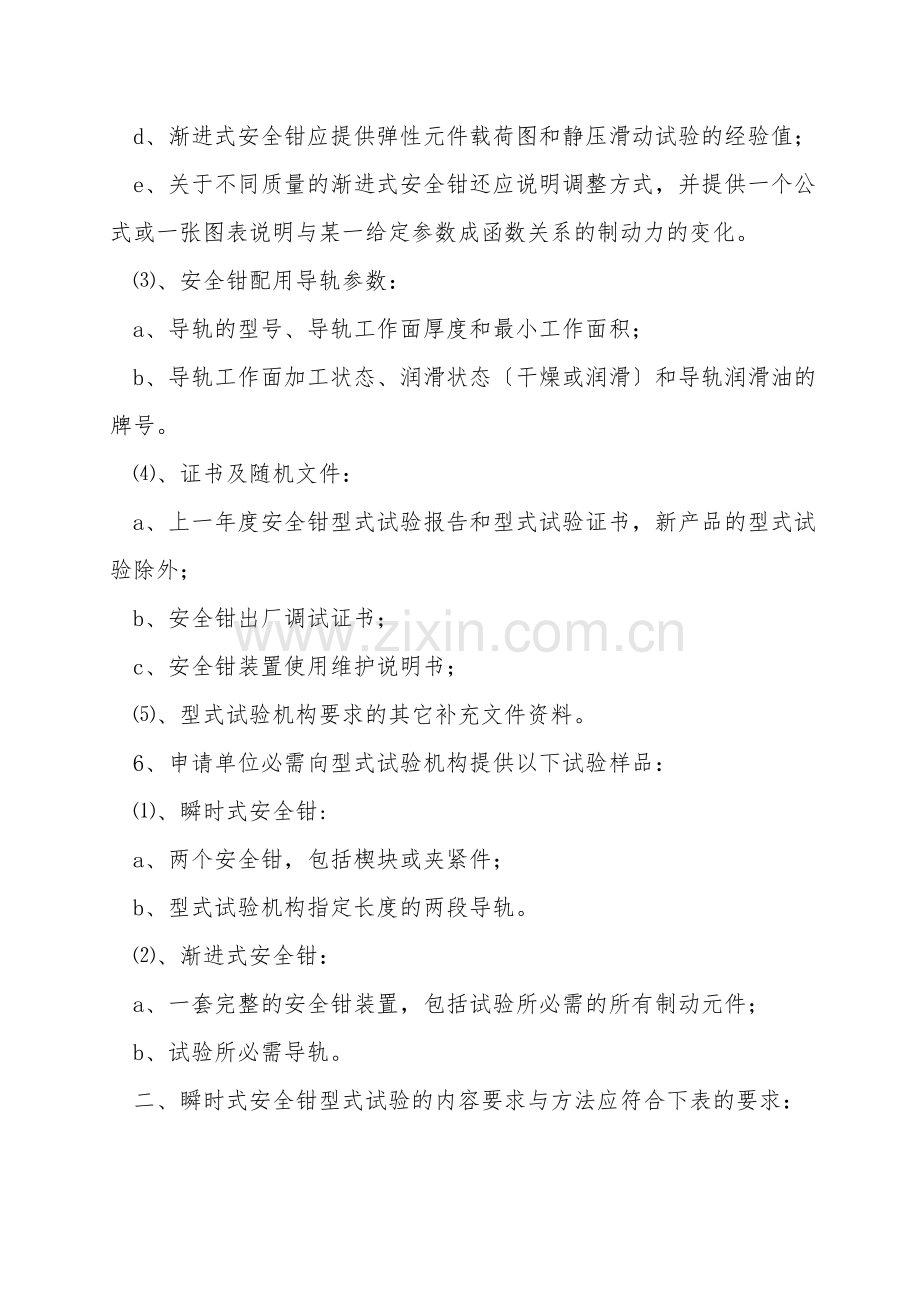

e、关于不同质量的渐进式安全钳还应说明调整方式，并提供一个公式或一张图表说明与某一给定参数成函数关系的制动力的变化。
⑶、安全钳配用导轨参数：
a、导轨的型号、导轨工作面厚度和最小工作面积；
b、导轨工作面加工状态、润滑状态〔干燥或润滑〕和导轨润滑油的牌号。
⑷、证书及随机文件：
a、上一年度安全钳型式试验报告和型式试验证书，新产品的型式试验除外；
b、安全钳出厂调试证书；
c、安全钳装置使用维护说明书；
⑸、型式试验机构要求的其它补充文件资料。
6、申请单位必需向型式试验机构提供以下试验样品：
⑴、瞬时式安全钳:
a、两个安全钳，包括楔块或夹紧件；
b、型式试验机构指定长度的两段导轨。
⑵、渐进式安全钳：
a、一套完整的安全钳装置，包括试验所必需的所有制动元件；
b、试验所必需导轨。
二、瞬时式安全钳型式试验的内容要求与方法应符合下表的要求：

检验项目
项目
编号
检验内容与要求
检验方法
1
静
压
试
验

使导轨从夹紧的安全钳制动元件上滑动通过，并记录：
a、与力成函数关系的运行距离；
b、与力成函数关系或与运行距离成函数关系的安全钳钳体的变形。
1、使用万能试验机或类
似设备进行静压试验并
记录试验数据；
2、试验后钳体和导轨变形检查，如有必要应拍摄照片作为变形和裂痕的证据。

钳体和导轨变形检查。
检验项目
项目
编号
检验内容与要求
检验方法
2
允
许
质
量
的
确
定

安全钳〔汲取能量〕的能力由“距离-力〞图表上的面积积分值确定：
a、安全钳无永久变形，为总面积，汲取能量为K；
b、安全钳发生永久变形或断裂，取达到弹性极限值时
的面积，汲取能量为K1；
c、安全钳发生永久变形或断裂，取与最大力相对应的
面积，汲取能量为K2；
d、K，K1，K2 为一只安全钳在试验中汲取的能量。
1、依据“距离-力〞图表和变形状况计算安全能够汲取的能量。
2、依据申请单位提供的额定速度计算自由降落距离。

安全钳能够承受的总质量确定：
a、自由降落距离:
  h -- 自由落体高度，m；
v1 --  限速器最大动作速度，m/s；
gn --  9.81 m/s2.
b、安全钳能够汲取的总能量：

 K -- K，K1，K2 ，J；
 P -- 轿厢和由轿厢支承的部件的总质量，kg；
 Q -- 额定载重量，kg.
c、安全钳能够承受的总质量：

试验后，安全钳无永久变形，安全系数取2。
一套安全钳的同意质量为：
1、依据试验后安全
钳变形状况，计算安全钳同意质量。
2、关于试验后安全钳发生永久变形或断裂的状况，应按照2.4和2.5分别计算同意质量,并选择两者中对申请单位有利的一个计算结果。
3、同意质量减少的状况由型式试验机构和申请单位协商确定，如有必要可以重新进行试验。
4、〔P+Q〕1 – 同意质量。

试验后，安全钳发生永久变形或断裂，取达到弹性极限时，安全系数取2。
一套安全钳的同意质量为：

试验后，安全钳发生永久变形或断裂，取与最大力相对应的面积时，安全系数取3.5。
一套安全钳的同意质量为：

如果在试验中试验导轨和钳体上的夹紧元件变形太大，可能导致安全钳释放困难，应酌情减少同意质量。

型式试验确定的同意质量应不小于申请单位申请的同意质量
