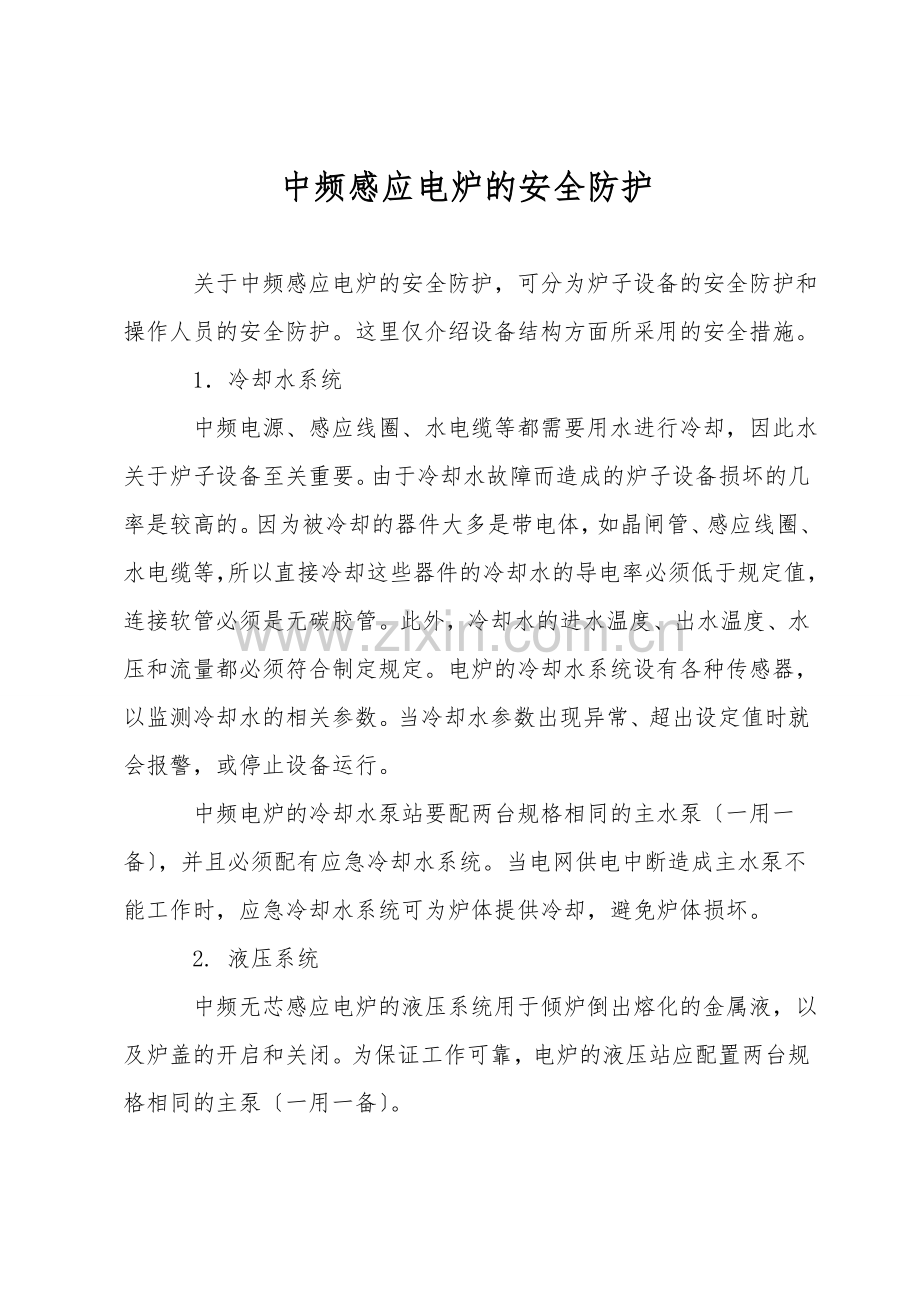

中频感应电炉的安全防护

　　关于中频感应电炉的安全防护，可分为炉子设备的安全防护和操作人员的安全防护。这里仅介绍设备结构方面所采用的安全措施。
　　1．冷却水系统
　　中频电源、感应线圈、水电缆等都需要用水进行冷却，因此水关于炉子设备至关重要。由于冷却水故障而造成的炉子设备损坏的几率是较高的。因为被冷却的器件大多是带电体，如晶闸管、感应线圈、水电缆等，所以直接冷却这些器件的冷却水的导电率必须低于规定值，连接软管必须是无碳胶管。此外，冷却水的进水温度、出水温度、水压和流量都必须符合制定规定。电炉的冷却水系统设有各种传感器，以监测冷却水的相关参数。当冷却水参数出现异常、超出设定值时就会报警，或停止设备运行。
　　中频电炉的冷却水泵站要配两台规格相同的主水泵〔一用一备〕，并且必须配有应急冷却水系统。当电网供电中断造成主水泵不能工作时，应急冷却水系统可为炉体提供冷却，避免炉体损坏。
　　2. 液压系统
　　中频无芯感应电炉的液压系统用于倾炉倒出熔化的金属液，以及炉盖的开启和关闭。为保证工作可靠，电炉的液压站应配置两台规格相同的主泵〔一用一备〕。
　　倾炉液压缸的进口端需装节流阀，以防止炉体因液压系统失压而突然落下。
　　在电网供电中断时间较长的状况下，电炉内的熔融金属有可能会冷却、凝固，这种状况可能会损坏炉衬，假设通过运行电炉来熔化凝固在炉内的金属是非常危险的，因此电炉的液压系统应配有应急系统。当电网供电中断时，如有必要可用此应急系统将炉内的金属液倒出，以免凝固在炉内。
　　3. 接地漏炉监测报警
　　在无芯中频感应电炉的运行中，假设其炉衬损坏就会导致漏炉事故。如果熔融金属从炉衬渗漏出来，就会损坏感应线圈的绝缘、线圈支柱和磁轭，如不及时发现，会造成严重的渗漏。假设熔融金属将线圈铜管烧漏，则管内的水与熔融金属接触可能引起爆炸，造成严重事故。由此可见，设置炉衬漏炉报警系统是完全必要的。目前较好的是直流注入式漏炉报警系统。
　　变压器二次侧的中心点不接地，因此感应线圈的交流供电回路上可以并联一个直流电路。炉内的熔融金属通过炉底电极接地，感应线圈与直流电源和毫安表串联并接地，因此金属液、炉衬、线圈和毫安表连成一个直流回路。在炉衬状况优良时，由于炉衬的电阻很大，则毫安表显示值很小；假设炉衬状况差，有熔融金属渗入到炉衬内接近感应线圈时，则炉衬的电阻就会减小，毫安表的指示值变大。当电流值超出设定值时，就会发出报警，并切断主电源，这样就可防止漏炉事故的发生。
　　4. 自动故障诊断
　　现代感应电炉配有计算机管理系统。此系统有自动故障诊断功能。系统对设备的各设置点进行扫描，当发现设置点的参数异常时，就会发出报警并能显示和记录故障的信息。由于扫描的速度很快，每分钟达数百次，因此故障在其初始状态就会被发现，这样就不会使故障造成严重的设备损坏。关于所发生故障的有关信息会存储在计算机里，以供备查。
　　除上面所列之外，还有其他一些安全措施，如当中频电源的柜门打开时，通过机械连锁会自动切断进线电源；又如每个电容器上都装有压力开关，当电容器的内部压力超过设定值时会报警，并切断电源，以防止电容器因内部压力过高而爆炸。
　　虽然电炉设备上采用了各种安全措施，但是为了保证安全，还必须有管理制度的配合，提升人员的安全意识。
