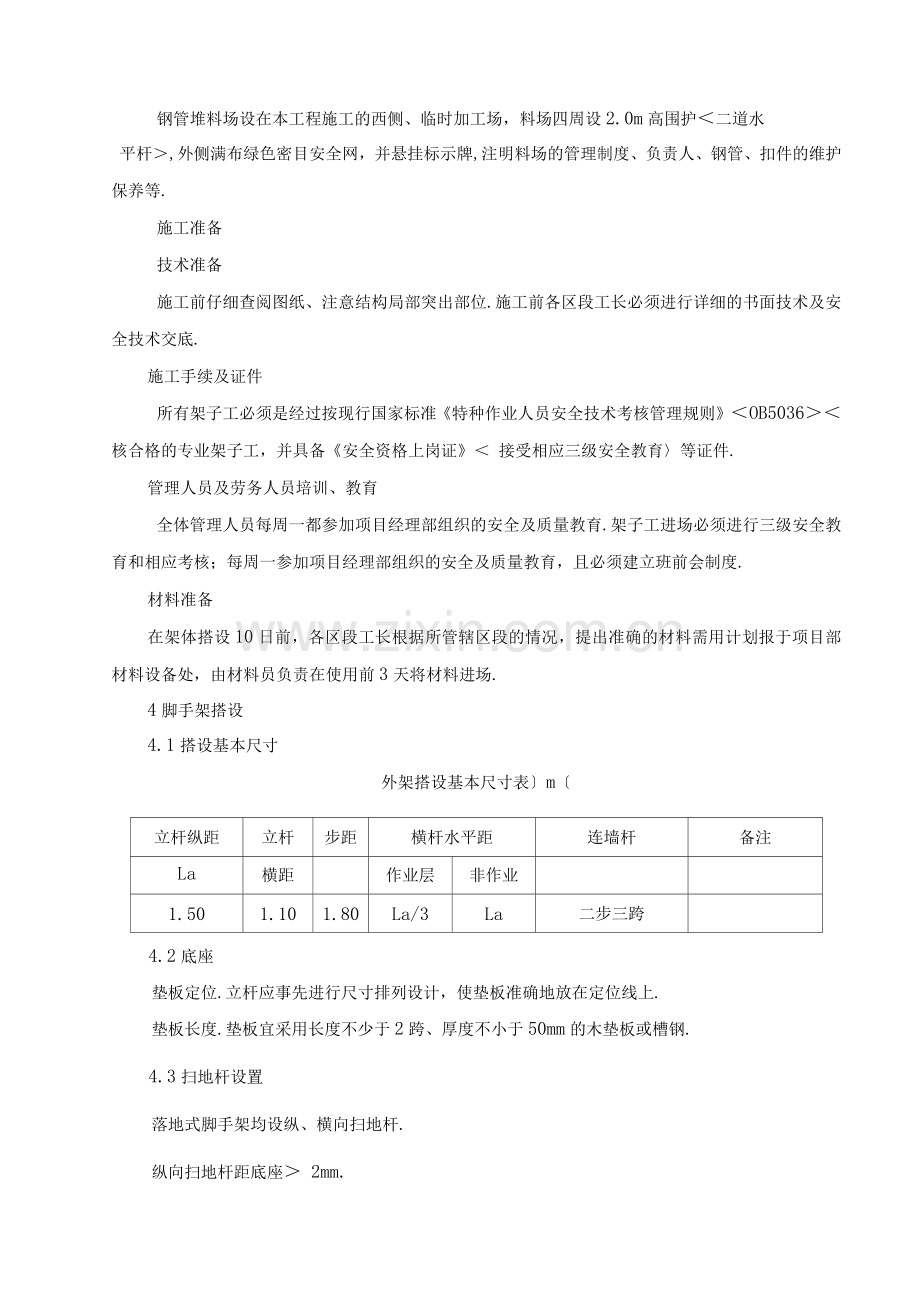

扣件式钢管落地外脚手架施工方案 1. 编制依据及工程概况 1.1编制依据 《建筑施工扣件式钢管脚手架安全技术规范》<JGJ130-2011> 《建筑施工安全检查标准》<JGJ59-99> 《建筑施工高处作业安全技术规范》<JGJ80-91> 《**澍青医学专科学校<修武校区>2#--4#综合实训楼工程施工组织总设计》; 本工程施工总体进度计划; 本工程施工图纸; 建筑施工手册<第四版〉; **市建筑工程施工现场安全管理标准. 1.2.工程概况 本工程位于**市修武县,茱萸大道以西,健康路以南.主体结构地上四层公共教育性建筑.结构类型为框架结构槽底绝对标高81. 29m,± 0. 0相当于绝对高程83. 29m. 本工程脚手架自一层梁板模支模架施工时开始搭设,作为外防护脚手架,随本工程施工高度的增高,脚手架相应的向上搭设,待坡道位置、临时加工场及道路处的主体结构施工前将架体拆除. 檐高度18.5米,建成后将是修武县的地标建筑,由中国机械工业建设集团**承建. 2. 施工程序 脚手架施工程序: 外脚手架形式:因考虑整体脚手架的稳定性和刚性及外挑檐,不受架体阻力的影响.采用三排扣件式钢管脚手架,外立面满挂绿色密目安全网. 持力部位:脚手架坐落在回填后的土层上,下部垫3cm厚木板<尺寸不小于2 x2mm>或垫长的50 x 1mm木方,外纵杆坐落在槽钢上,内纵杆坐落在二层结构梁上.中纵杆为支点,前挑后压,减轻梁负担.横向立杆距的搭设;内侧纵杆距框柱4mm,中纵杆距内侧纵杆8mm,外纵杆距中纵杆8mm.竖向立杆距的搭设;6m立管与4m立管相互错开,杆距1.5m.架体水平杆的搭设;水平杆上下杆距1.8m,水平杆接头不得超过竖向立杆的3mm.水平安全网的搭设;每隔一层布设一道. 3. 搭设材料 3.1钢管 钢管规格及材质要求 钢管均采用48x 3.5mm高频焊接钢管.其材质应符合现行国家标准《碳素结构钢》<GB/T-7>中Q235-A级钢的规定. 外观检查 钢管外观应平直光滑,没有裂缝、折痕、结疤、分层、严重锈蚀<内、外壁〉和硬弯曲等现象.钢管必须涂有防锈漆. 钢管上严禁打孔 3.2扣件 材质 采用可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》 <GB1 5 8 3 1的规定 外观检查 扣件使用前应进行质量检查有裂纹、缺爪、螺栓断丝或滑丝的严禁使用 3.3脚手板 均采用60mm厚、宽度不少于3mm的竹脚手架板,不得使用腐朽的脚手板. 3.4安全网 平网 平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准《安全网》<GB5725-2010>的规定. 密目安全立网 密目安全立网的网目密度不低于8目/1cm2,其技术要求应符合《密目式安全立网》〕GB16909-2010〔的规定 阻燃 安全网必须具有阻燃性,其续燃、阴燃时间均不超过4s. 安设安全网必须挂在外架外钢管内侧. 3. 5施工安排 人员安排 序号 工种 人数 备注 1 架子工 6人/每队 上岗证 2 壮工 6人 料场安排 钢管堆料场设在本工程施工的西侧、临时加工场,料场四周设2.0m高围护<二道水 平杆>,外侧满布绿色密目安全网,并悬挂标示牌,注明料场的管理制度、负责人、钢管、扣件的维护保养等. 施工准备 技术准备 施工前仔细查阅图纸、注意结构局部突出部位.施工前各区段工长必须进行详细的书面技术及安全技术交底. 施工手续及证件 所有架子工必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》<OB5036><核合格的专业架子工,并具备《安全资格上岗证》< 接受相应三级安全教育〉等证件. 管理人员及劳务人员培训、教育 全体管理人员每周一都参加项目经理部组织的安全及质量教育.架子工进场必须进行三级安全教育和相应考核;每周一参加项目经理部组织的安全及质量教育,且必须建立班前会制度. 材料准备 在架体搭设10日前,各区段工长根据所管辖区段的情况,提出准确的材料需用计划报于项目部材料设备处,由材料员负责在使用前3天将材料进场. 4脚手架搭设 4.1搭设基本尺寸 外架搭设基本尺寸表〕m〔 立杆纵距 立杆 步距 横杆水平距 连墙杆 备注 La 横距 作业层 非作业 1.50 1.10 1.80 La/3 La 二步三跨 4.2底座 垫板定位.立杆应事先进行尺寸排列设计,使垫板准确地放在定位线上. 垫板长度.垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板或槽钢. 4.3扫地杆设置 落地式脚手架均设纵、横向扫地杆. 纵向扫地杆距底座> 2mm. 横扫地杆的相对位置:横向扫地杆固定在紧靠纵向扫地杆下方的立杆上. 4.4 立杆 立杆接长.除顶层、顶部可采用搭接外,其余各层各步距接头必须采用对接扣件连接.对接、搭接与搭设应符合以下规定: <1>立杆对接头位置 两根相邻立杆的对接接头不应设置在同一步内,同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于5 mm;各接头中心至主节点的距离不宜大于步距的1/3. <2>立杆搭接 搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于1mm. 顶层立杆 立杆顶端应高出女儿墙1.2m,高出檐上皮1.5m. 立杆与抛撑.开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除. 立杆必须用钢管与墙或柱可靠连接. 4.5纵向水平杆〕大横杆〔 搭设相对位置.纵向水平宜设置在立杆内侧,其长度不应小于3跨. 接长方法.纵向水平杆接长宜采用对接扣件连接,也可采用搭接.搭接长度< 1m,应等间距设置3个扣件,杆端距扣件盖板边缘< 1mm. 对接扣件交错布置.两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于5m;各接头中心至最近主节点的距离不宜大于纵距的1/3. 纵向水平杆搭设交圈.在封闭型脚手架的同一步中,纵向水平杆应四周交圈. 4.6横向水平杆<小横杆〉 与主节点关系.主节点处必须设置一根横向水平杆,用直角扣件固定在紧靠纵向水平杆上面的立杆上,且严禁拆除. 搭设位置.横向水平杆两端用直角扣件固定在纵向水平杆的上面. 靠墙一侧外伸长度.在双排脚手架中,横向水平杆靠墙一端的外伸长度不应大于立杆横距的0.4倍,且不大于5mm.横向水平杆杆端搭设离装饰面距离:宜>1mm. 横向水平杆在主节点处,杆端伸出扣件边缘不应小于1mm. 4.7连墙杆 距主节点距离 连墙杆宜靠近主节点设置,偏离主节点的距离不应大于4mm. 设置顺序 连墙杆应从底层第一步纵向水平杆处开始设置.当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙杆.如脚手架施工操作层高出二步时,应采取临时措施,直到上一层连墙杆搭设完后方可根据情况拆除 连墙杆布置的最大间距应符合下表的规定 连墙杆布置最大距离 脚手架高度 竖向间距 水平间距 每根连墙杆覆盖面积〕m2〔 双排架 < 50m — — 〉50m 2<h> 3<L> < 3.6 x 4.5 〕m2〔 注:h一步距,La一纵距 连墙杆与柱的连接方法 紧靠柱墙的四面设置扣件;连杆另一端与架体的纵向水平杆或立杆相连接.因本脚手架高度超过18m,故必须采用刚性连墙杆.严禁使用仅有拉筋的柔性连墙件. 4.8脚手板 作业层的竹脚手板应铺满、铺稳,离开柱墙面< 150mm. 竹脚手架板应设置在三根横向水平杆上. 竹脚手架板接头.竹脚手架板的铺设可采用对接平铺或搭接铺设.对接铺设时,接头处必须设置两根横向水平枉两杆间的距离> 3mm,胶合板外伸长度130〜150mm;当采用搭接铺设时,接头必须支在横向水平杆上,搭接长度> 2mm,底部的板伸出横向水平杆的长度>1mm. 在拐角、斜道平台处的竹脚手架板,应与横向水平杆可靠连接,防止滑动. 竹脚手架板垂直铺设间距.规范规定,自顶层作业层的脚手板向下每12m满铺一层脚手板.本工程要求从第一步架起,每隔二层满铺一层脚手板. 竹脚手架板探头应用直径3. 2mm的镀锌铁丝固定在支承杆上 4.9剪刀撑 双排脚手架应设剪刀撑与横向斜撑. 剪刀撑的设置应符合以下规定: 〕1〔高度在20m以上双排脚手架,应在外侧立面整个长度和高度上连续设置剪刀撑. 〕2〔每道剪刀撑宽度不应小于4跨,并不应小于6m,斜杆与地面的倾角宜在45〜60之间.每道剪刀撑跨越立杆的根数宜按下表规定: 剪刀撑跨越立杆的最多根数 剪刀撑斜杆与地面的倾角 45 50 60 剪刀撑跨越立杆的最多根数 7 6 5 〕3〔剪刀撑杆的连接长.剪刀撑连接长宜采用搭接,搭接长度<1m,用3个扣件连接,杆端距扣件盖板边缘丈1mm. 〕4〔应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm. 〕5〔剪刀撑从架体端部开始设置. 〕6〔剪刀撑、横向斜撑搭设:应随立杆、纵向和横向水平杆同步搭设,各底层 斜杆下端均必须支承在垫板上. 4.10横向斜撑的设置 横向斜撑应在同一节间,由底至顶层呈之字型连续布置. 高度在20m以上的封闭型脚手架,除拐角应设置横向斜撑外,中间应每隔6跨设置一道. 4.11安全通道 三排脚手架安全通道采用上升斜杆、平行弦杆桁架结构型式.本工程采用挑空一根立杆,斜杆与地面的倾角a应在45〜60之间.门洞桁架的型式如下图示: 〕1〔三排脚手架门洞处的空间桁架,除下弦平面外,应在其余5个平面内的图示节间设置一根斜腹杆,详见下图示. 〕2〔斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线至主节点的距离不宜大于150mm. <3>斜腹杆应采用通长杆件. 门洞桁架下的两侧立杆应为双立杆,副立杆高度应高于门洞1〜2步. 门洞桁架中伸出的上下弦杆的杆件端头,均应增设一个防滑扣件,该扣件应紧靠主节点处的扣件 门洞处上升斜杆、平行弦杆桁架图 4.12扣件安装要求 扣件规格必须与钢管外径相匹配. 螺栓拧紧力矩不应小于40N • m,且不大于60 N • m. 在主节点固定横向水平杆、纵向水平杆、剪刀撑、横向撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm. 对接扣件开应朝上或朝内. 各杆件端头伸出扣件盖板边缘的长度不应小于1mm. 4.13栏杆与挡脚板的搭设 栏杆与挡脚板均应搭设在外立杆的内侧. 上栏杆上皮高度应为1.2m. 中栏杆应居中设置. 挡脚板高度不应小于180mm. 4.14安全网搭设 网材的合格性.新安全网必须有产品合格证书,旧网必须有允许使用的证明书或有合格的检验记录< 现场承载力合格性试验〉. 系结点.在每个系结点上,边绳应与支撑物<架>靠紧,并用一根独立的绳系连接,系结点沿网边均匀分布,其结点间的距离不大于750mm.系绳结点牢固又易解,受力后不会散脱为准.不得用铁丝代替系绳. 网与网的连接.多张网连接使用时,相邻部分应靠紧或重叠,连接系绳的材质与网 绳相同. 架体上水平网的垂直间距.双排脚手架内水平兜网的垂直布置,与木脚手板每3步间隔设置,并在水平网上铺设密目网. 立网搭设.立网随脚手架及时搭设,立网底部必须与脚手架全部封严. 4.15排水 底层脚手架,与地面接触部分必须进行基础处理,做好排水工作. 5.拆除 5.1拆除脚手架前的准备工作 应全面检查脚手架的扣件连接、连墙杆、支撑体系等是否符合构造要求. 应根据检查结果补充施工方案中拆除规定和措施,经批准后方可实施. 应清除脚手架子上的其它材料、杂物及地面障碍物. 拆除架体上的临时用电线. 5.2拆除脚手架时应遵守以下规定 拆除一般顺序.拆除作业必须由上而下逐层进行,严禁上下同时作业. 拆连墙杆.连墙杆必须随脚手架逐层拆除,严禁先将连墙杆整层或数层拆除后再拆脚手架. 分段拆除法.分段拆除高差不应大于2步.如高差大于2步时,应增设连墙杆加固. 拆下部最后一根立杆.当脚手架拆至下部最后一根长立杆的高度<约6.5M>时,应先在适当位置搭设临时抛撑加固后,再拆除连墙杆. 分立面拆除法.当脚手采取分立面拆除时,对不拆除的脚手架两端,应按规定设置连墙杆和横向斜撑加固. 卸料.卸料时,各构配件严禁抛掷至地面. 6.检查与验收 对脚手架的检查与验收应严格遵照《建筑施工扣件式钢管脚手架安全技术规范》<JGJ130-2011>的要求进行. 6.1 构配件检查验收 构配件检查与验收主要内容 钢管 扣件 脚手板 新钢管 旧钢管 新扣件 旧扣件 产品合格证、质检报告、外观、管径、壁厚. 锈蚀深度 < 0.5MM,变形弯曲状况. 生产许可 证、质量合格证、防锈. 外观检查,有裂缝、变形的严禁使用,有滑丝的螺栓必须更换. 宽《 2mm,厚不小于50mm,腐朽的不得使用. 6.2脚手架检查验收 搭设阶段性检查与验收 脚手架阶段性检查与验收内容 阶段 初次 中间验收 顶层 时间 基础完工后及脚手搭设前 每搭完10〜 13m高度后 每作业层 力畸前 遇有六级大风、大雨后,冬季开冻后 达到设计高度后 在使用中应定期检查的项目 脚手架在使用中定期检查的项目 项目 杆 件 底座 扣件 架体位移 荷 载 安全措施 内容 杆件的设置和连接,连墙杆、支撑、门洞桁架等是否符合构造要求 底座是否松动,立杆是否悬空地基是否积水 扣件是否短缺,螺丝是否松动 立杆的沉降与垂直度是否超过规定 是否 超载 安全防护 措施是否符 合要求 搭设的规范允许偏差 三排脚手架主要搭设的允许偏差 〕mm〔 序号 内容 项目 技术要求 允许偏差 1 立杆垂直度 最后验收 搭设高 20-80 m 士 1 搭设中检查偏差的高度 H = 2 m 士 7 H = 10 m 士 20 H = 20 m 士 40 H = 30 m 士 60 H = 40 m 士 80 H = 50 m 士 1 2 间距 步距 士 20 纵 距 士 50 横 距 士 20 3 横向水平杆外伸长度 外伸5 mm -50 4 扣件安装 主节点处各扣件中心相互距离 a < 150mm 同步立杆上两个相隔对接扣件的高差 > 5 mm 立杆上的对接扣件至主节点的距离 < h/3 纵向水平杆上的对接扣件至主节点距离 a<L/3 扣件螺栓拧紧扭矩 40-60 N - M 5 脚手板外申长度 见规范顷 130-21>表 第8项次 7.安全管理 7.1持证上岗.脚手架搭设人员必须持证上岗,并定期体检合格. 7.2安全保护用品.作业人员必须戴安全帽、系安全带、穿防滑鞋. 7.3架体合格后使用.脚手架的构配件质量与搭设质量,应检查验收合格后方准使用. 7.4控制荷载.作业层上的活荷载不得超过2kN/m2.不得将模板支撑、缆风绳、砼泵送管等固定在脚手架上;严禁悬挂起重设备. 7.5当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业.雨、雪后上架作业应有防滑措施,并应扫除积雪. 7.6在脚手架使用期间,严禁拆除以下杆件: 主节点处的纵、横向水平杆,纵、横扫地杆. 连墙杆. 7.7不得在脚手架基础及其邻近处进行挖掘作业,否则应采取措施,并报安全部门 批准. 7.8安全网应按规定搭设和拆除. 7.9在脚手架上进行电、气焊作业时,必须有防火措施和专人看守. 7.10用电线路在架体上时应有绝缘措施,不得乱拉乱拖. 7.11脚手架接地、避雷措施等应符合用电技术规范 使用前合格性检验.安全网搭设后,必须经专职安全员验收合格后方可使用. 使用期间的检查.对安全网使用期间进行定期与不定期的检查,主要查网绳是否有被解开、破损等现象 清理.安全网内的杂物、垃圾等应及时清理干净 7.13搭拆脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员入内. 落地式三排脚手架计算 8.1荷载计算 架体自重标准值 脚手板自重标准值〕kN/m2〔:0.350;栏杆挡脚板自重标准值〕kN/m〔:0.150; 安全设施与安全网自重标准值〕kN/m2〔:0.5;脚手板铺设层数:二层;为了材料采购运输方便,根据市场供应选择采用竹脚手板;栏杆挡板类别:栏杆,木挡板; 三排脚手架分内、中、外纵杆 内纵杆 〕1〔每根钢管承受结构自重标准轴向力: Ng1k=0.033 x 18.7+11 x 3 x 0.033=1.76〕kN〔 式中 0.1248〕kN/m〔一架体单位重,查规范附录A,表A-1; 18.7〕m〔一架体计算高度. 〕2〔每根钢管承受60mm竹脚手架板〕四层〔自重的标准轴向力<高度方向每隔6米水平密封一次〉:13.76KG/m2 Ng2广 0.1376 x 0.4 x 2 x 11 =1.21〕kN〔 式中 0.1376〕KN〔一60mm竹脚手架板重,为安全起见,其值取偏大值; 〕3〔每根钢管承受的架体自重合计轴力标准值: Ngk = 1.76+1.21= 2.97〕kN〔 中纵杆 〕1〔每根钢管承受结构自重标准轴向力: NG1K =0.033 X 18.7+11 x 6 x 0.033=2.80〕kN〔 式中 0.033〕kN/m〔一钢管每米重量 18.7: m〔一架体计算高度. 11 —架体计算层数. 〕2〔每根钢管承受60mm竹脚手架板〕四层〔自重的标准轴向力<高度方向每隔12米水平密封一次〉:13.76KG/m2 Ng2k = 0.1376 x 0.9 x 2 x 11 =2.73〕kN〔 式中 0.1376〕KN〔一60mm竹脚手架板重,为安全起见,其值取偏大值; 〕3〔每根钢管承受的架体自重合计轴力标准值: Ngk = 2.80+2.73= 4.53〕kN〔 外纵杆 〕1〔每根钢管承受结构自重标准轴向力: %侦=0.033 x 18.7+11 x 5 x 0.033=2.44〕kN〔 式中 0.1248〕kN/m〔一架体单位重,查规范附录A,表A-1; 18.7〕m〔一架体计算高度. 〕2〔每根钢管承受60mm竹脚手架板〕四层〔自重的标准轴向力<高度方向每隔12米水平密封一次〉:13.76KG/m2 Ng2k = 0.1376 x 0.7 x 2 x 11 =2.12〕kN〔 式中 0.1376〕KN〔一60mm竹脚手架板重,为安全起见,其值取偏大值; 〕3〔栏杆、木挡脚板标准重 Ng2k = 0.14 x 1.8 x 2 = 0.504〕kN〔 式中0.14〕Kn〔一栏杆、挡脚板重,查表 〕4〔每根钢管承受的架体自重合计轴力标准值: Ngk = 2.44+1.12+0.504 = 4.064〕kN〔 施工活载标准值 本脚手架为装修及玻璃幕墙安装使用,脚手架的施工均布荷载标准值2. 0〕kN/mm〔,考虑三个作业层的荷载每计算单元的每根钢管承受的活动标准轴向力为: A〔内纵杆 N =2.0x3x1. 5x0. 3=2. 7〕kN〔 QK 式中2.0kn/m2—装修活载标准值 1.0 kn/m2—外排装修活载荷载标准值3—受荷层数 1.5X0.3 —受荷面积 B〔中纵杆 N =3x2.0x<0.3x1.5+1.5x0.6> = 8.1kNQK式中2.0kn/m2—装修活载标准值 3—受荷层数2x0.3 —受荷面积 C〔外纵杆 Nq广3x2.0x1.5x0.6 = 5.4〕kN〔式中2.0kn/m2 一里排装修活载荷载标准值 1.0 kn/m2 一外排装修活载荷载标准值3—受荷层数1.5x0.6 —受荷面积 荷载组合 内立杆集中力:1.2 x 2.7+1.4 x 2.97=7.40KN 中立杆集中力:1.2 x 8.1+1.4 x 4.53=16.06 KN 外立杆集中力:1.2 x 5.4+1.4 x 4.064=12.17KN 风荷载 水平风荷载标准值为: %=0.7 匕 % w O= 0.7 x 2.02 x 0.9 x 0.45 = 0.573〕kN/m2〔式中七一风压高度变化系数,取高度90m,B类时为2.02; 七一体型系数,按表中取1.3e=1.3x<0.6+0.089>=0.9.其中考虑密目网的挡风面积『60%,则e=1.2An/Aw=1.2x0.5/1.0=0.6;敞开式架体的挡风系数为0.089; W0—基本风压,内罗毕地区取0.45〕kN/m2〔. 8.2立杆稳定性验算取最不利,中间钢管进行计算组合风载时: N/A a +MW/W=11.73/0.186 x 489+0.33 x 106/5.08 x 103 = 129+65 = 194 < <符合要求〉 式中N一每根立根轴向力设计值 组合风荷载时 N = 1.2Ngk+0.85x1.4x Nqk =1.2 x 4.53+0.85 x 1.4 x 10.8= 18.228〕kN〔 不组合风荷载时 N=1.2 Ngk+1.4 x Nqk=20.556KN 巾一压杆稳定系数 当入=L"i= kg/i= 1.8 x 1.5 x 18/15.8 =197 < [入]=210 查表 C 得巾=0.186; A一钢管截面积; Mw一由风载设计值产生的立杆段弯矩: M广 0.85 x 1.4mKLah2/10规范公式<> =0.85 x 1.4 x 573 x 1.5 x 1.82/10 = 0.33〕kN-MC; W 一钢管截面模量. 9.连墙杆计算 9.1连墙杆的轴向设计值 N广七广%规范公式〕〔 =13+5 = 18〕kN〔 式中Nlw一风载波产生的连墙杆轴向设计值<设高度为55m> N =1.4m ・A=1.4m〕2hx3L〔 LWK WKa = 1.4 x 0.573 x〕〔 =13 〕kN 〔 N。一连墙杆约束脚手架平面外变形所产生的轴向力,当双排架时取5 <kN>. 9.2连墙杆的抗拉计算 连墙杆采用巾48x3.5脚手钢管,其抗拉应力为: a=NL/An= 180/489 = 36.81 <f=205〕N/mm2〔 〕符合要求〔 9.3每根连墙杆内侧所需的抗滑扣件只数 n = N/80 = 180/80 = 2.25 <取 3 只扣件〉 L 式中 80〕N〔一直角扣件、旋转扣件<抗滑〉承载力设计值. 10.落地式三排脚手架计算 本工程脚手架实际搭设高度为20.3m. 10.1采用单立管时可搭设的高度Hs计算 当不组合风载时 %=〔巾入」<1.24/1.4£、>〕/1置 =〔 0.186 x 489 x 205-<1.2 x 1.1+1.4 x 3.646>103〕/1.2 x 0.1248 x 103 =〔 18. 65 x 103-6. 78 x 103〕/0.15x103 =81.6〕m〔 式中巾一稳定系数,同本方案第8.2条; Ng2k—构配件自重产生的标准轴向力为:0.68+0.42=1.1; £、―施工荷载产生的标准轴向力总和为3 9〕kN〔,同本方案第条; gK—按规范附录A表A-1,取0.1248〕Kn/m〔 当组合风载时 Af 1.2N 0.85 1.4 N^wl A G2KQK W H = S1.2g K 18. 65 103 1. 2 1. 1 1030. 85 1.4 3. 9 10312.6__10i 0. 186 489 5- 08 103 1. 20. 1248103 =67 〕m 〔 式中Mwk风载产生的标准弯矩值 Mwk= mKLh2/10=0. 26x1.5x1. 82/10 =0. 126〕kN ・m〔 10.2脚手架搭设高度限值 按规定在上面计算高度两式中取较小值Hs = 67〕m〔,搭设高度限值: [H]=Hs/<1+0.01Hs> = 67/〕1+0.01x67〔 =40〕m〔 10.3落地式脚手架立杆稳定性计算 本工程脚手实际搭设高度为20.3m,计算搭设限高为22m,因此在此状态下立杆稳定性同样能够满足要求. 10.4立杆地基承载力计算 立杆支设在地下车库砼结构顶板上.为防止脚手架立杆对地下室砼顶板破坏,在立杆下垫1 x 1的垫块,立杆基础底面的平均压应力应满足下式的要求: p = N/A=12. 17x103/1 x 1 =12. 17〕kn/m2〔〈f =匕"广1.0乂30 kn/m2 = 30 kn/m2〕kPa〔 内立杆集中力:1.2 x 2.7+1.4 x 2.97=7.40KN 中立杆集中力:1.2 x 8.1+1.4 x 4.53=16.06 KN 外立杆集中力:1.2 x 5.4+1.4 x 4.064=12.17KN 支座处弯矩: M=7.4 x 0.4+16.06 x 1.0+12.17 x 2.2+1/2 x 20.5 x 9.8 x 10-3 x 1.62=46.42KN - m <Mma=50.9KN • 9.支座强度验算 支座处垫上1 x 1mm模板.支座混凝土强度按20Mpa计算. P=N/A=36734/〕1 x 1〔=7.3468Mpa<20Mpa 最小垫块长度大小为 Lmin=M/P/L=36734 x 2/20/1=36mm 落地式三排脚手架搭设方案 <2#--4#综合实训楼〉 2016年 月 日
