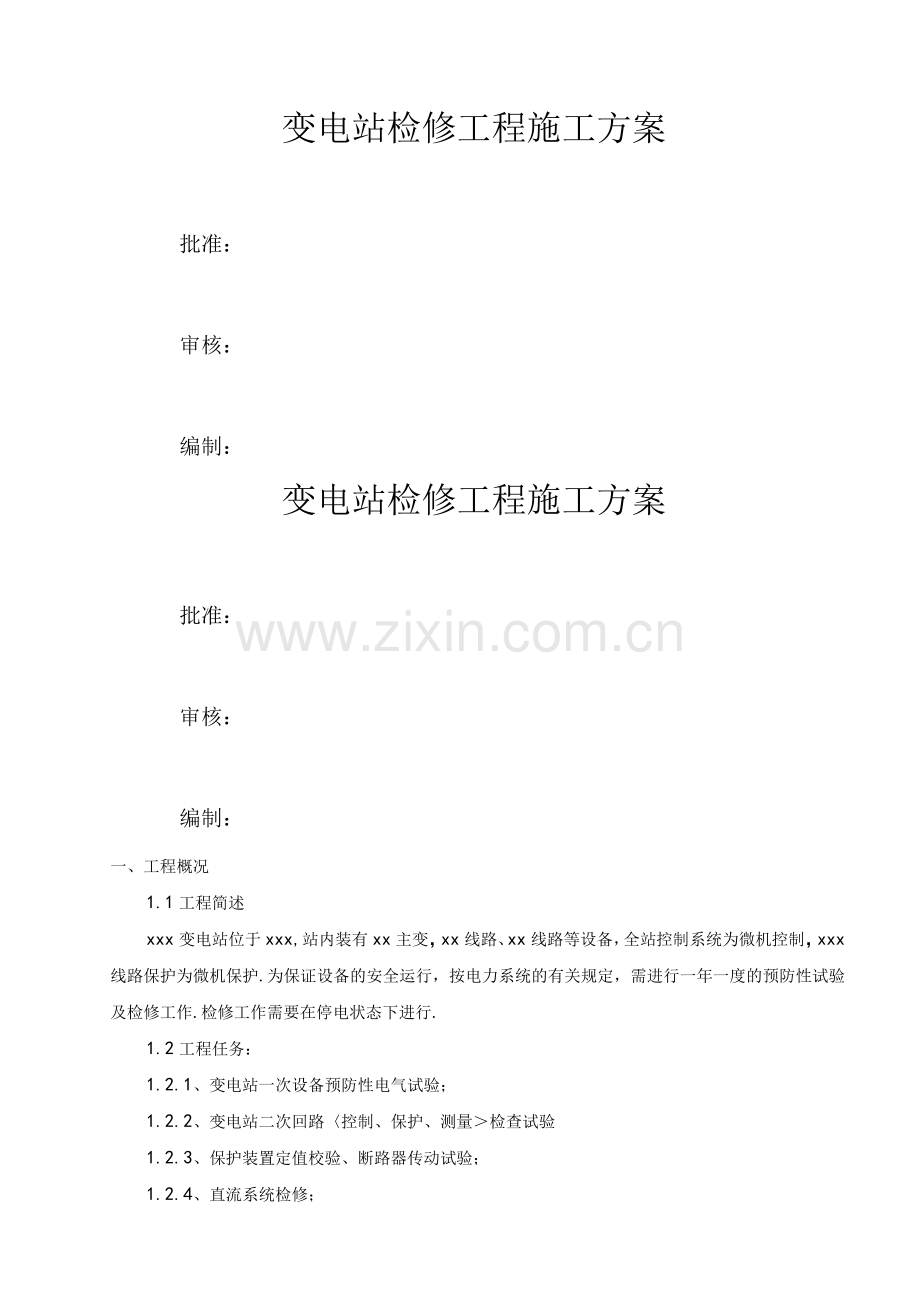

变电站检修工程施工方案
批准：
审核：
编制：
变电站检修工程施工方案
批准：
审核：
编制：
一、工程概况
1.1工程简述
xxx变电站位于xxx,站内装有xx主变，xx线路、xx线路等设备，全站控制系统为微机控制，xxx线路保护为微机保护.为保证设备的安全运行，按电力系统的有关规定，需进行一年一度的预防性试验及检修工作.检修工作需要在停电状态下进行.
1.2工程任务：
1.2.1、变电站一次设备预防性电气试验；
1.2.2、变电站二次回路〈控制、保护、测量＞检查试验
1.2.3、保护装置定值校验、断路器传动试验；
1.2.4、直流系统检修；
精心整理
技术资料
1.2.5、铁塔、构支架、一次设备等进行除锈清污，刷漆;
1.2.6、场地照明检修.
变电站辅助设备检修.
二、现场组织
1、现场负责：xxx
2、技术负责：xxx
3、试验班：x人
4、检修班：x人
三、检修计划实施时间：
1、检修计划在xx年xx月xx日xx时xx分至xx年xx月xx日xx时xx分进行进行xx设备清污防污、预防性试验、保护装置定检工作.
四、施工准备：
1、技术资料的准备：技术负责人组织有关人员收集有关设备技术资料，提供检修记录表格，准备相关质量标准、规程、规范.施工负责人将检修方案对参加施工的人员及民工进行技术交底，确保每一个参加工作的人员都了解施工的质量目标、检修方案和安全措施从技术上为检修顺利进行做好充分准备.
2、检修力量准备：为保质、保量、按时完成检修工作，要求参加检修工作的人员均有电工电网作业证其它有关电网作业的**书，施工前，应对外请民工进行相关技术交底，保证提供充实的检修力量.
3、材料供应：检修所需的各种材料，依据技术负责人对施工材料统计、分解、汇总、编制的材料表由材料负责人组织接收、清点，安排到检修现场，切实把好材料质量关.
4、主要检修设备仪器计划表：
主要设备仪器表
序号
设备仪器名称
规格型号
单位
数量
备注
1
直流电阻快速测试仪
HCR3320A
台
1

2
全自动变比测试仪
HCBB-II
台
1

3
直流泄漏测试仪
ZGF-2/2
台
1

4
绝缘电阻表
AVO
台
1

5
高压耐压测试仪
YD
台
1

6
开关特性测试仪
DB-81
台
1

7
接触电阻测试仪
HCL51
台
1

8
万用表

台
1

9
避雷器特性测试仪
LCM-97
台
1

10
继电保护测试仪

台
1

11
CT特性测试仪

台
1

12

13

五、主要设备检修试验及工序安排:

1、项目
序号
设备名称
试验项目
1
互感器试验
1、绝缘电阻试验；2、直流电阻测试试验；3、整体介质损耗测量；
4、CT特性测试试验
2
断路器试验
1、绝缘电阻试验；2、绝缘油试验＜油开关〉；3、套管介质损耗测量；4、断及整体交流耐压试验＜真空〉；5、回路电阻试验6、分合闸时间测量 ＜真空〉；7、分合闸线圈动作电流测量；
3
避雷器试验
1、绝缘电阻试验；2、1mA直流参考电压测量；3、75%1mA直流参考电压下的泄露电流测量＜氧化物＞.4、底座绝缘试验；5、放电记录仪试验.
4
保护试验
1、采样值检查＜微机型〉；2、定值校验；3、传动试验
5

6

7

2、工序安排

2.1、断路器：外观检查T电气试验T操作试验T取油 ＜气＞样化验T清污刷漆T结尾工作.
2.2、隔离开关：外观检查T电气试验T打磨触头T清污刷漆T结尾工作.
2.3、避雷装置：外观检查T电气试验T计数器放电归零T清污刷漆T结尾工作.
2.4、互感器：外观检查T电气试验T清污刷漆T结尾工作.
2.5、保护装置：外观检查T采样检查T定值校验T保护传动T结尾工作.
2.6、二次回路：外观检查T电气试验T结尾工作.
2.7、设备构架：外观检查T除锈T清污―刷相色漆T结尾工作.
六、主要试验项目的注意问题：
1、交流耐压试验
1.1、试验持续时间为1min，严禁延长.
1.2、引尽量将连在一起的各种设备分开单独试验＜制造厂成套装配的设备除外＞,在多个设备连在一起进行试验时耐压值应采用被试设备中的最低电压值
1.3、避免重复加压试验
2、直流耐压＜泄漏〉试验
2、1.接线应采用负极性接线.
2.2. 泄露电流测量宜采用高压测量方式高压引线应采取屏蔽措施.
2.3. 试验完毕应充分放电.
3、介损试验
3.1. 正确选择试验电压.严格按设备的额定电压选择试验电压，避免损坏设备或仪器.
3.2. 正确选择试验接线方式.根据设备的绝缘类型选择试验接线，全绝缘设备宜选用正接法试验，以提高测量精度，否则使用反接法.
4、回路电阻试验
4.1. 电流回路和电压回路应严格分开，避免测量误差.
4.2. 当被试品为感性负载时，在试验完毕需进行放电后方可拆除接线，避免电击试验人员或试验设备.
4.3. 正确选择试验电流,试验电流不能超过试品的额定值.
5、绝缘电阻试验
5.1. 正确选择测量仪器.按被试品的额定电压选择兆欧表或兆欧表电压量程.
5.2. 试验完毕应充分放电.
5.3. 交流二次回路还要检查一点接地的可靠性.
6、保护试验
6.1. 定值校验需严格按定值清单进行.
6.2. 在试验过程中为了进行某项试验而需要对某定值修改时，在试验完毕必须将其恢复并确认.
6. 3.在进行断路器传动试验时；必须注意确认传动的断路器上确无人工作
七、安全目标、安全措施：
1、安健环目标：安全、健康、环境管理"零"事故
检修工作涉及面广，人员多，部分设备带电，安全问题较为突出，对运行带电设备的安全要求较高，必须认真贯彻执行"安全第一，预防为主"的安全管理方针，强化检修、生产现场的安全管理工作，保证施工、生产和人身安全，进一步提高安全管理工作水平，做到"安全为天，以人为本"，实现安全、健康、环境管理"零"事故的目标.
2、安全组织措施
2.1现场负责人应组织施工人员进行安全技术交底工作，，在施工过程中严格执行"安规"和"两票实施细则"及梅县供电局的安全管理规定.
2.2严格执行开工手续，做到"四不开工".即工作地点和工作任务不明确不开工；安全措施的要求和布置不完善不开工；审批手续和联系工作不完善不开工；检修人员和运行人员没有赴现场检查及检查不合格不开工.
2.3进入变电站工作，必须办理工作票和动火工作票,严格执行"二票三制"，必须认真履行工作许可开工、间断和终结手续.
2.4在继保回路上工作，必须按《继电保护及安全自动装置现场保安规定》的要求作业，办理《二次设备及回路工作安全技术措施单》，严格执行工作监护制度.
2.5认真做好防小动物的工作，检修工作结束前恢复防小动物的措施.
2.6认真做好监护工作，在必要时增设专职监护人员，专职监必须切实履行职责，不得兼作其他工作.
2.7安全员应认真履行职责，经常检查设备，监督施工过程，发现不安全的行为举动及时制止，发现隐患及时报告，及时整改.
2.8工作负责人对工地安全负直接责任，必须确保正确安全的组织工作，监督和监护施工人员遵守安规，检查安全措施是否完备、是否与现场条件相符.
2.9工作中互相监督、互相关照，发现不安全因素及时报告，有不安全及时制止，不违章指挥；不违章、冒险作业，
2. 10开工前，必须重新检查安全措施是否符合要求，工作负责人必须祥每个工作人员交代清楚当天的工作内容、现场工作范围及有关安全须知后方可开始工作；收工前做好现场清理工作.
3、安全技术措施
3. 1由值班人员负责装设遮拦使工作区域与运行设备分隔、设立出入、挂警告标识
牌，施工人员严格在指定范围内活动.
3.2工作人员穿着纯棉工作服、工作鞋、戴安全帽等劳动保护用品.
3.3高出作业必须使用双保险安全带.
3.4动火作业严格执行"动火工作票制度实施规定".
3.5安全用电，电源应设漏电保护，导线连接应符合规范，防止引发火灾和触电事故.
3.6严格使用抛掷方式传接工具和材料.
3.7车辆进入变电站必须按照站内规定的道路行驶,速度在5km内，在规定地点停放.
3.8在进行高压试验时,在试验区域必须做好围蔽，防止其他人员闯入.
八、危险点分析与措施
1、危险点分析
1.1. 触电.
1.2. 高空作业未正确佩戴安全带，以致跌落伤人.
1.3. 施工机械或运输工具操作不当伤人.
1.4. 高空坠物.
1.5. 进行高压试验时，误触被试设备造成触电.
1.6. 利用爬梯登高作业时，梯子滑道伤人
2、控制措施
2.1、作业人员应充分熟悉工作性质，电工作业人员应经培训考核合格，工作前接受技术交底.
2.2、上架的施工人员必须经过专门的安全培训，正确佩戴安全带和安全帽.
2.3、工作人员着装整齐并符合规定，进入施工场地内工作必须戴安全帽，戴安全帽时应系好鄂带.穿纯棉质工作服、软胶底绝缘鞋.严禁施工现场有火种，不得在任何作业现场吸烟，防止火灾事故发生.
2.4、严禁在高处抛掷工器具，工具的传递严禁抛接.
2.5、进行高压试验时，在试验工作区周围设置遮拦，并悬挂警示牌.无关人员不得进入试验工作区域.
2.6、利用爬梯登高时，爬梯在使用前应经检查无安全缺陷，爬梯高度合适，放置角度和位置复合要求，做好防滑倒措施.
2.7、进行高压试验时,在试验区周围设置临时遮拦，悬挂警示牌
