资源描述

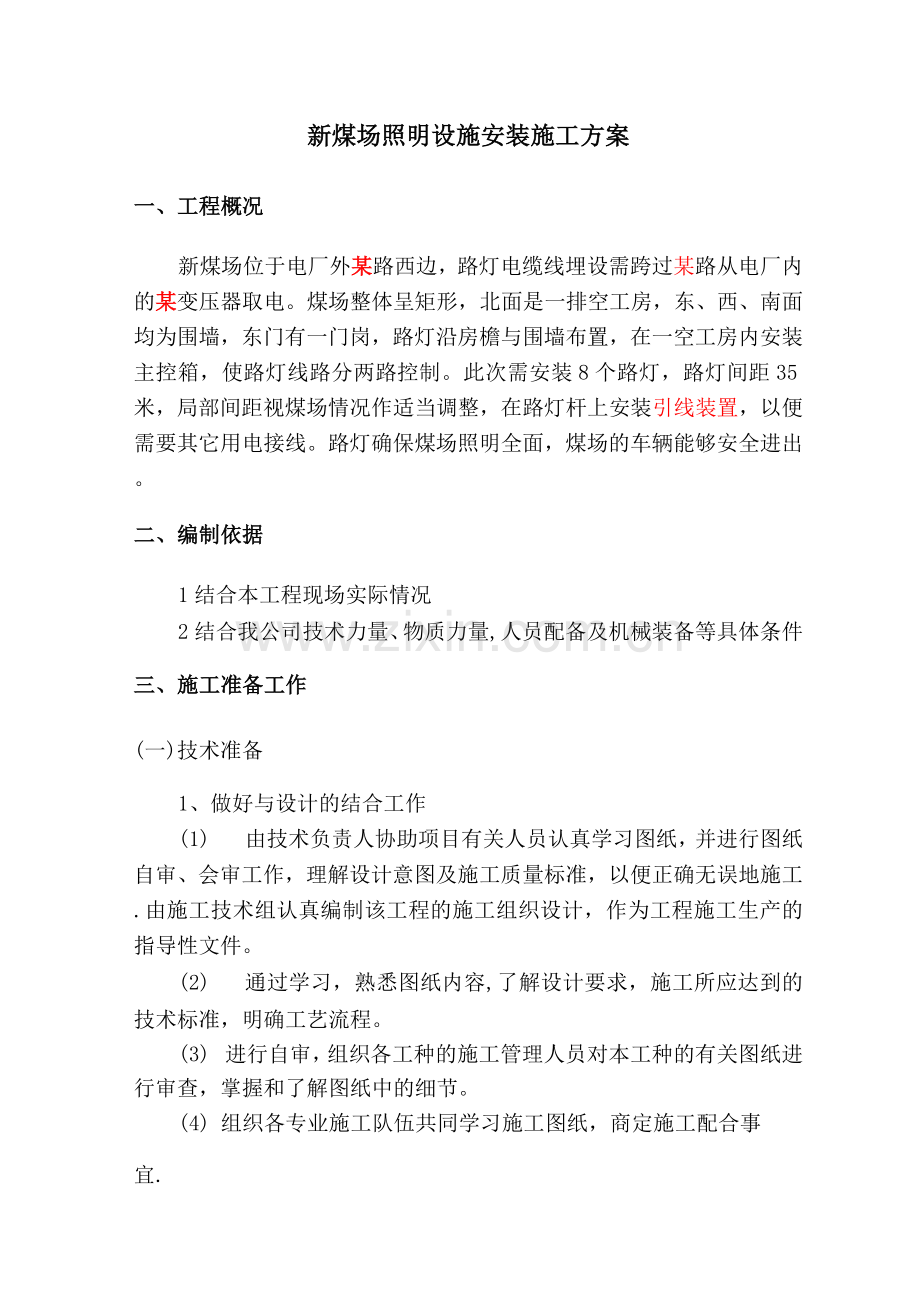

新煤场照明设施安装施工方案2 一、工程概况2 二、编制依据2 三、施工准备工作2 〔一〕技术准备2 〔二〕生产准备3 四、施工方法和技术措施3 〔一〕工序流程3 〔二〕施工方法4 五、施工主要设备和人员组织7 六、安全文明施工8 七、交工验收9 新煤场照明设施安装施工方案 一、工程概况 新煤场位于电厂外某路西边,路灯电缆线埋设需跨过某路从电厂内的某变压器取电。煤场整体呈矩形,北面是一排空工房,东、西、南面均为围墙,东门有一门岗,路灯沿房檐与围墙布置,在一空工房内安装主控箱,使路灯线路分两路控制。此次需安装8个路灯,路灯间距35米,局部间距视煤场情况作适当调整,在路灯杆上安装引线装置,以便需要其它用电接线。路灯确保煤场照明全面,煤场的车辆能够安全进出。 二、编制依据 1结合本工程现场实际情况 2结合我公司技术力量、物质力量,人员配备及机械装备等具体条件 三、施工准备工作 (一)技术准备 1、做好与设计的结合工作 (1) 由技术负责人协助项目有关人员认真学习图纸,并进行图纸自审、会审工作,理解设计意图及施工质量标准,以便正确无误地施工.由施工技术组认真编制该工程的施工组织设计,作为工程施工生产的指导性文件。 (2) 通过学习,熟悉图纸内容,了解设计要求,施工所应达到的技术标准,明确工艺流程。 (3) 进行自审,组织各工种的施工管理人员对本工种的有关图纸进行审查,掌握和了解图纸中的细节。 (4) 组织各专业施工队伍共同学习施工图纸,商定施工配合事 宜. (5) 组织图纸会审,由设计方进行交底,准确掌握设计图纸中的细节. (二)生产准备 1、劳动力的准备 根据确定的现场管理机构建立项目施工管理层,选择高素质的施工作业队伍进行该工程的施工. (1) 对工人进行必要的技术、安全、思想和法制教育,教育工人树立“质量第一,安全第一〃的正确思想,遵守有关施工和安全的技术法规,遵守地方治安法规. (2) 特殊专业工种,将全部使用经特殊培训并有上岗证的施工人员。 2、材料准备 (1)根据施工组织设计中的施工进度计划和施工预算中的工料分析,编制工程所需材料用量计划,作好备料、供料工作和确定仓库堆场面积及组织运输的依据。 (2)根据材料需用量计划,做好材料的申请、订货和采购工作,使计划得到落实.组织材料按计划进场,并作好保管工作. (3) 施工材料的发放依据使用管理制订严格的材料领料制度,做到按需领料、按当日施工量领料,防止材料出库后造成的丢失损坏和污染。 3、机械准备 根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度计划的安排,编制施工机具设备需用量计划,组织施工机具设备需用量计划的落实,确保按期进场。 四、施工方法和技术措施 (一)工序流程 施工中采用以下流程: 定灯位一挖沟一埋管一浇注路灯基础一敷设电缆一绝缘测试f 路灯安装f电气设备安装f 实验、调试f自检f 竣工验收 〔二〕施工方法 1、定灯位:按照施工图及现场情况,以灯位间距为35米为基准确定路灯安装位置 2、挖沟及埋管:开挖宽30cm深70cm电缆管预埋沟,按照施工图纸预埋相应的电缆管。遇到由房屋阻挡的地方,需在房屋两面架设电线杆,采用钢绞绳吊设电缆线方法通过。 3、基础土方开挖:基础坑开挖尺寸应符合设计规定,采用挖土机对基坑的大概深、长、宽度土方进行开挖,而后人工按图示尺寸修边到设计标高,假设出现超挖,不得使用弃土就地回填,应采用级配碎石或砂回填到设计值. 4、基坑报检 根据监理程序要求,将填报隐蔽工程基础开挖资料,具体检测内容参见相关验收规范标准。 5、混凝土浇筑 砼浇注时应对称、分层进行,每层厚度控制在25-30cm,采用插入式振捣器施工。掌握混凝土的初凝时间,确保混凝土层面衔接质量,实现中间吊模的浇注时不翻浆而且能加高混凝土。基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿础并应超出基础平面30〜50mm。浇制钢筋混凝土基础前必须排除坑内积水。在砼强度达到 2。5MPa时才可拆模。洒水养生时应用细水均匀浇养,或采用聚酯薄膜保湿、保温养生7d. 6、基础回填 待基础混凝土达到设计强度达75%以上时方可进行。确保不碰坏 基础成品,力求对称、分层回填,采用冲击夯压实。 7、清理基础预埋件丝扣胶带、安装灯杆 使用吊车、特制的锁扣〔防滑、牢固、能自松卸方便拆卸〕、绳,控制吊点〔杆高的1/3处〕,超过4级风不得安装.采用干硬性砂浆或薄钢板找平,用垂球法找正,立正后立即安装地脚螺丝. 8、路灯安装 1〕路灯安装高度〔从光源到地面〕、仰角、装灯方向宜保持一致。 3〕灯具安装纵向中心线和灯臂纵向中心线应一致,灯具横向水平线应与地面平行,紧固后目测应无歪斜. 4〕灯头固定牢靠,可调灯头应按设计调整至正确位置,灯头接线应符合以下规定:在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔或管应光滑、无毛刺,并应采用绝缘套管或包扎,包扎长度不得小于2mm。 5〕路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》〔GB/T97〕、《热喷涂金属件表面预处理通则》〔GB/T11373〕、现行行业标准《钢铁热浸铝工艺及质量检验》〔ZBJ36011〕的有关规定。 8〕各种螺母紧固,宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距. 9、备安装〔路灯控制箱安装〕 a〕材料到场后经开箱检验,经业主同意后方可进行安装使用; b〕动触头与静触头的中心线应一致,触头应接触紧密; c〕二次回路辅助开关的切换接点应动作准确,接触可靠; d〕箱内照明应齐全. e〕配电柜〔箱、盘〕的漆层〔镀层〕应完整无损伤。固定电器的支架应刷漆。 f〕机械闭锁、电气闭锁动作应准确、可靠。 10、有隐蔽工程,应提前通知业主,经业主检查验收合格后方可进行下一道工序. 11、实验、调试 1〕用调试设备、仪表、仪器必须经国家认可有计量资格的有关单位检验合格,并由专人使用、保管。调试时应有详细记录。 2〕缆敷设前,应进行电气性能试验,合格后方可施工。电缆敷设应根据其走向、规格合理安排顺序、一般不应有交叉. 3〕安装完成后进行检查,确认无误,方可进行分项调试,并作好调试记录。 4〕各分项调试完成后,可进行系统调试,联动调试,试运行并作好记录. 12、施工前作好技术交底,吃透图纸,领会设计意图,配合其它专业工作,要作好成品保护及各专业协调。 13、需开孔的配电箱〔柜〕,必须用开孔机开孔,严禁气焊等切割开孔.电线进入配电箱、接线盒等应有护管帽.穿线前应有防止外物落入措施。 14、线在管内或经槽内不允许有接头和缠绕。导线在出处应装有护线套,并用5V绝缘电阻应大于1MQ,同时作好记录. 15、有配电箱〔柜〕接地及各系统的保护接地、工作接地应接入原大楼接地网上,完善整个接地系统。 五、施工主要设备和人员组织 1、施工主要机械设备和材料见表1。 表1施工主要机械设备和材料 序号 设备或材料名称 规格 单位 数量 备注 1 汽车吊 台 1 2 小型挖掘机 台 1 3 水泵 台 1 4 自卸车 T815-2 辆 1 序号 设备或材料名称 规格 单位 数量 备注 5 电焊机 BX—5 台 1 6 气割设备 氧气乙炔 套 2 7 全站仪 台 1 2、施工人员组织见表2 表2施工人员组织和分工表 序号 姓名 职务 从事工作内容 备注 1 总工 方案制定,组织实施 项目部 2 工程部长 组织实施,现场指导 项目部 3 质安部长 现场验收 项目部 4 技术员 现场指导,现场验收 项目部 5 调度 协调、检查 项目部 7 技术员 测量放样、现场验收 工区 六、安全文明施工 安全工作是项目施工管理的重要内容,确保施工安全、避免事故发生是参加施工的全体职工的重要任务,正确贯彻“安全第一,预防为主〞的方针,建立健全安全保证体系,建立安全责任制,开展安全教育,强化安全意识,加强安全监督检查,在确保安全的前提下,全面完成施工任务。 1施工现场配备、架立并维修必要的标志牌,为工人和现场管理人员提供安全和防护。 2配电箱开关分开设置,必须坚持一机一闸用电,并采用两级漏电保护装置;配电箱、开关箱必须安装牢固,电具齐全完好,注意防潮。 3现场照明:照明电线绝缘良好,导线不得随地拖拉或绑在围挡角钢上。 4配电箱、开关箱:使用标准配电箱,配电箱内开关电器必须完整无损,接线正确,电箱内设置漏电保护器,选用合理的额定漏电动作电流进行分级匹配.配电箱设总熔丝、分开关,动力和照明分开设置。金属外壳电箱作接地或接零保护。 5接地接零:接地采用角钢,接地电阻符合规定,电杆、中断杆及总箱,分配电箱必须有重复接地。 6用电管理:安装、维修拆除临时用电工程,必须由电工完成,电工必须持证上岗,实行定期检查制度,并做好检查记录. 七、交工验收 1. 所有节点验收资料都整理完毕,并都经监理、业主认可 2. 进场的机械及电动设备的型号、合格证都齐全,并符合设计要求 3. 焊工技术评定、电气调试、试验报告经监理认可 4. 图纸归档工作已经完毕 5. 准工资料整理完毕
