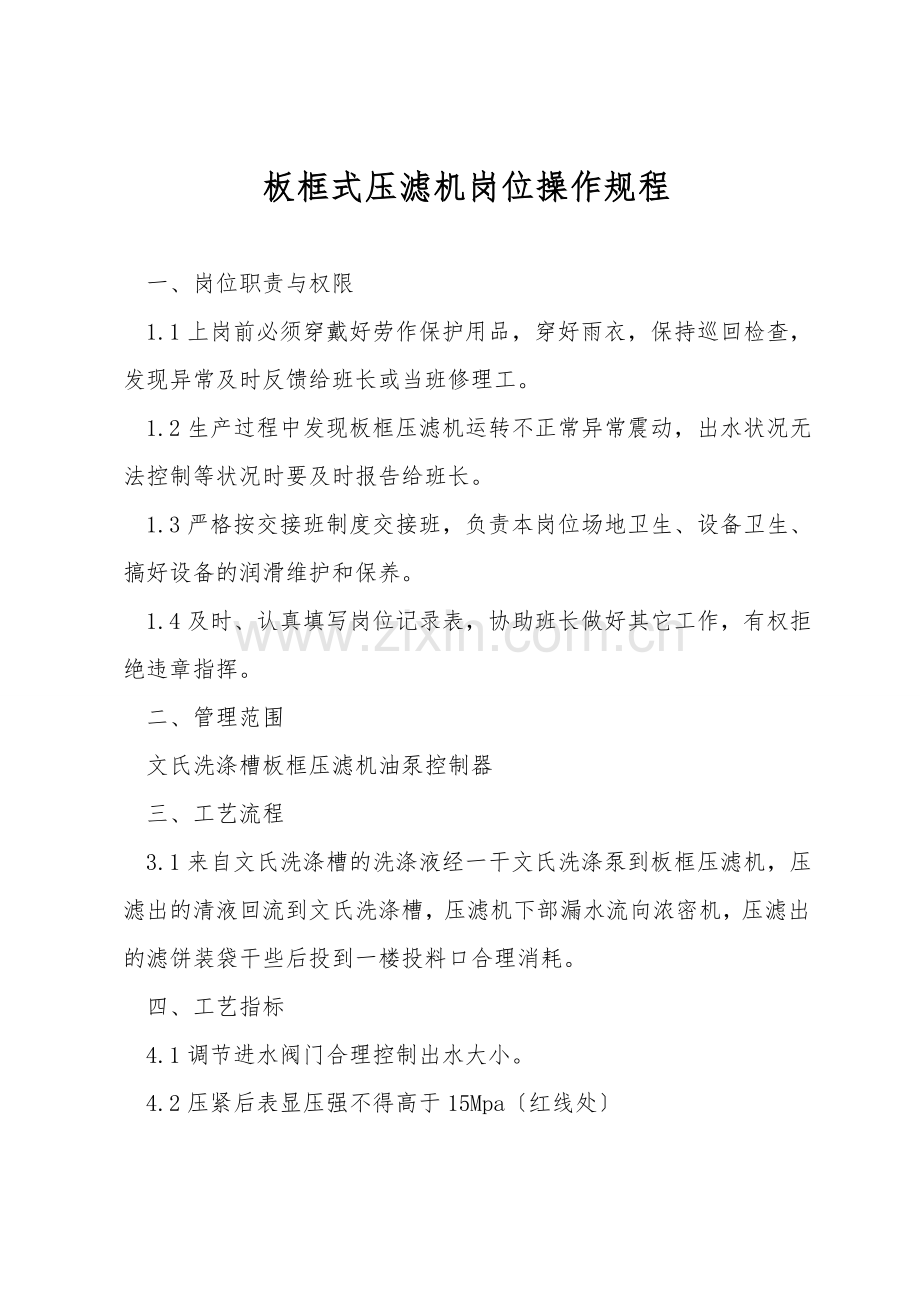

板框式压滤机岗位操作规程

一、岗位职责与权限
1.1上岗前必须穿戴好劳作保护用品，穿好雨衣，保持巡回检查，发现异常及时反馈给班长或当班修理工。
1.2生产过程中发现板框压滤机运转不正常异常震动，出水状况无法控制等状况时要及时报告给班长。
1.3严格按交接班制度交接班，负责本岗位场地卫生、设备卫生、搞好设备的润滑维护和保养。
1.4及时、认真填写岗位记录表，协助班长做好其它工作，有权拒绝违章指挥。
二、管理范围
文氏洗涤槽板框压滤机油泵控制器
三、工艺流程
3.1来自文氏洗涤槽的洗涤液经一干文氏洗涤泵到板框压滤机，压滤出的清液回流到文氏洗涤槽，压滤机下部漏水流向浓密机，压滤出的滤饼装袋干些后投到一楼投料口合理消耗。
四、工艺指标
4.1调节进水阀门合理控制出水大小。
4.2压紧后表显压强不得高于15Mpa〔红线处〕
4.3油泵内油量保持在1/22/3以内。
4.4清液比重尽量维持在1.1-1.25，ph值2-4。发现ph值不符合指标可向洗涤岗位反应。
4.5滤板数量必须大于34块。
五、开停车方法

5.1.1检查滤板数量是否足够，有无破损，滤板是否清洁，安装是否符合要求
5.1.2检查滤布是否折叠，有无破损，出水口水龙头是否堵塞，是否打开。
5.1.3检查过滤机油压是否足够，油位是否符合要求。
5.1.4检查文氏洗涤槽，溜槽，一干洗涤泵等其他相关设施是否正常开启。

5.2.1将各滤板准确对齐紧挨止推板一方，再次检查滤板，滤布有无折叠，尤其是下面两个角落处。
5.2.2向上打开控制器电路开关，旋钮向右旋转电源指示灯亮，按压紧键开始压紧，当达到15Mpa压力时系统会自动停止，人必须站在旁边，注意油泵表显，特别状况假设没有停止，则人为按"停止'键停止压缩，压滤机进入自动保压状态。
5.2.3打开进水阀门，通过阀门大小控制压滤进度保持合适的出水量。

5.3.1关闭进水阀门。
5.3.2停止出水后按"放松'键，活塞回程，滤板松开，活塞回退到位后，压紧板触及行程开关而自动停止，回程结束。
5.3.3手动拉开滤板，滤饼刮落，装袋运走，滤布逐一清理，滤板排版整齐开始下一个工作循环。
六、正常操作要点及注意事项
6.1在压紧滤板前，务必将滤板排列整齐，且靠近止推板，平行于止推板，避免因滤板放置位置不正而引起主梁弯曲变形。
6.2开始工作时，进料压力必须控制在出厂铭牌上标定的最大过滤压力以下。
6.3过滤开始时，进水阀应该缓慢开启。
6.4由于滤布纤维的毛细作用，过滤时，滤板密封面之间有清液渗漏属正常现象。
6.5用水冲洗滤布和滤板时注意不要让水溅到油箱的电源上。
七、不正常现象原因及处理办法

序号
故障现象
产生原因
排除方式
1
滤板之间跑料
1油压不够
2滤板密封面有杂物
3滤布不平整，折叠
4进料泵压力或流量超高
1重新上油
2清理滤板
3整理滤布
4重新调整阀门大小
2
滤液不清
1滤布破损
2滤布选择不当
1检查并改换滤布
2改换滤布
3
保压不灵
1油路泄露
2活塞密封圈磨损
1检修油路
2检修改换加油
八、安全注意事项
9.1不同意进水阀、"压紧'装卸等同时开启。

9.3装板时注意安全，防止砸手。
九、巡回检查及交接班制度
10.1检查板框压滤机底座、油泵是否正常，检查各处滤布是否有折叠，漏水状况是否严重。
10.2检查进水阀及各处出水口是否正常，防止溢流。
