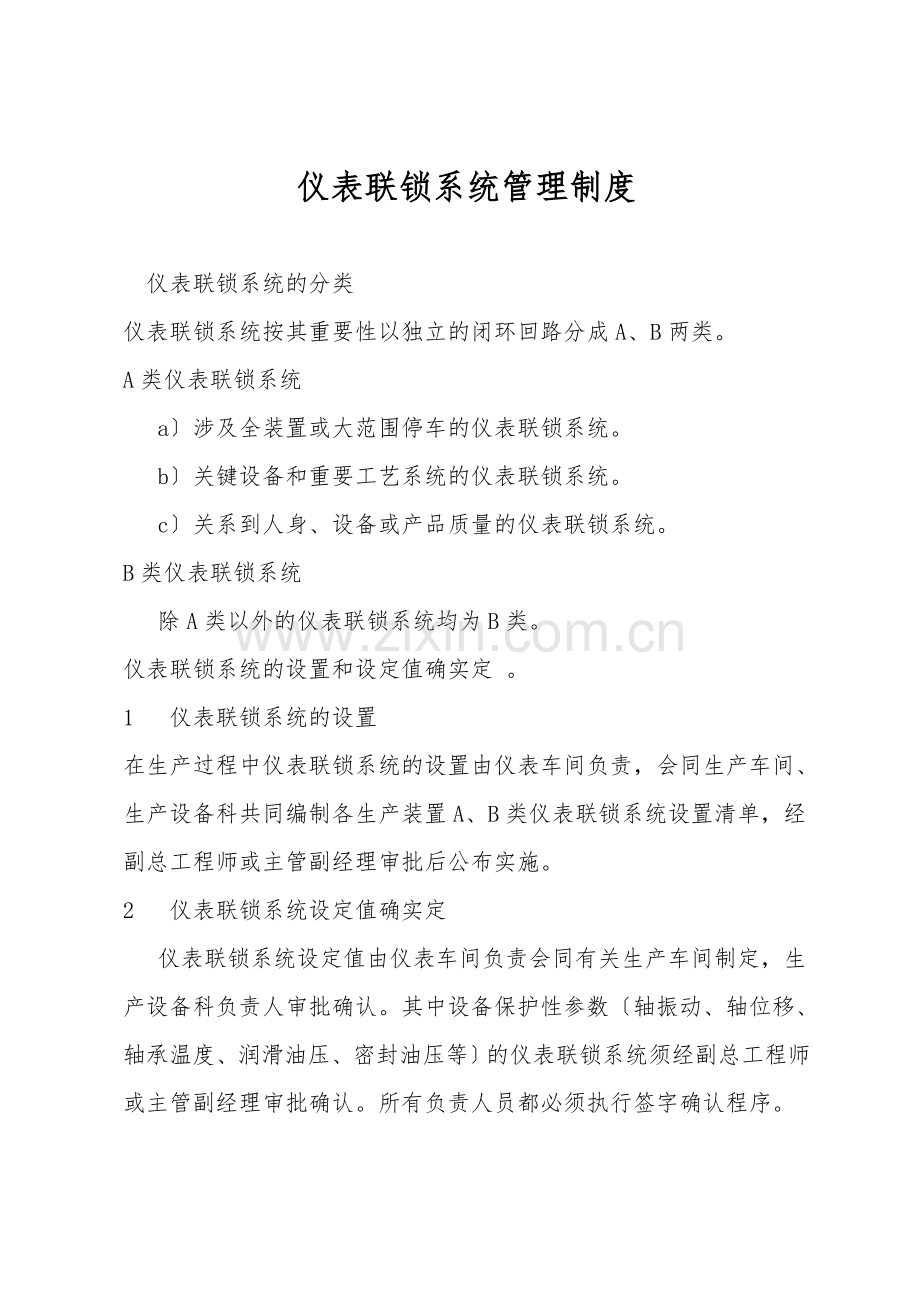

仪表联锁系统管理制度

仪表联锁系统的分类
仪表联锁系统按其重要性以独立的闭环回路分成A、B两类。
A类仪表联锁系统
  a〕涉及全装置或大范围停车的仪表联锁系统。
  b〕关键设备和重要工艺系统的仪表联锁系统。
  c〕关系到人身、设备或产品质量的仪表联锁系统。
B类仪表联锁系统
  除A类以外的仪表联锁系统均为B类。
仪表联锁系统的设置和设定值确实定 。
1  仪表联锁系统的设置
在生产过程中仪表联锁系统的设置由仪表车间负责，会同生产车间、生产设备科共同编制各生产装置A、B类仪表联锁系统设置清单，经副总工程师或主管副经理审批后公布实施。
2  仪表联锁系统设定值确实定
  仪表联锁系统设定值由仪表车间负责会同有关生产车间制定，生产设备科负责人审批确认。其中设备保护性参数〔轴振动、轴位移、轴承温度、润滑油压、密封油压等〕的仪表联锁系统须经副总工程师或主管副经理审批确认。所有负责人员都必须执行签字确认程序。
仪表联锁系统的配备
仪表联锁系统中报警及控制回路的配备组成方案由装置仪表维护班提出。A类仪表联锁系统的配备组成方案应由车间、生产设备科负责组织有关部门、车间共同审定，设备部门负责人确认审批。所有负责人都必须执行签字确认程序。
所有仪表联锁的实施由仪表专业或装置仪表维护班负责，与仪表联锁系统有关的其它专业，要按仪表联锁系统中的要求条件予以保证。
仪表联锁系统的试验和确认
1  在以下状况下必须对仪表联锁系统进行全面的检查和试验。
a〕新建装置在单机或联动试车前。
b〕单机设备或单元系统检修后。
c〕装置大修后。
2  试验内容
a〕仪表专业或装置仪表维护班按生产科批准的仪表联锁系统设定值按系统回路开具《仪表联锁报警系统试验记录》
b〕仪表专业会同工艺、电气、机修等有关部门共同检查确认仪表联锁系统对电源、气源、工艺环境外部条件的要求是否符合规定。
仪表联锁系统的投运由生产车间生产主任负责。通知该装置仪表维护班长，仪表维护班长指定专人将该系统回路再次检查确认无误后，由仪表维护班长向生产车间生产主任报告系统准备完毕。仪表联锁系统的投运由生产车间工艺操作人员按操作程序执行。
仪表联锁系统的解除
1  仪表联锁系统的解除分为永久性解除和暂时性解除。
2  由于生产原因生产车间要求仪表联锁永久性解除，应由生产车间生产主任负责提出。解除前按系统回路开具《仪表联锁系统解除〔恢复〕申请书》，在解除性质一栏填写永久字样，同时附具体的永久性解除联锁的技术报告，上报生产设备科，由生产设备科组织相关部门会签后，由副总工程师或主管副经理批准，并交仪表专业或装置仪表维护班组织实施，所有的永久性解除资料分别由仪表专业、生产车间和资料室存档。
3  由于生产原因要求暂时解除仪表联锁系统应由生产车间生产主任负责提出。在解除前按系统回路开具《仪表联锁系统解除〔恢复〕申请书》交该装置仪表维护班班长确认。如该联锁系统回路无需实施仪表接线摘除或短接操作，仪表维护班长签注看法后交由生产工艺操作人员执行。如该联锁系统回路解除需要实施仪表接线摘除或短接操作，仪表维护班长负责制定出具体作业步骤写在《仪表联锁系统解除〔恢复〕申请书》上并指定专人执行操作，作业完毕报告生产车间生产主任或运行值班长。所有指挥、操作人员都必须执行签字确认程序。A类仪表联锁系统的解除必须经副总工程师或主管副经理批准。
4  由于仪表方面原因要求暂时解除仪表联锁系统或某一联锁参数时，由该装置仪表维护班班长负责提出。在解除前按系统回路开具《仪表联锁系统解除〔恢复〕申请书》经生产车间生产主任或运行值班长审批同意，岗位操作人员确认并采用必要的安全措施后方可将该联锁系统回路解除。操作时要由专人负责执行一人工作、一人监护制，作业完毕报告岗位操作人员。如系统处理完毕需将该联锁系统重新投运，应由运行值班长或生产主任确认批准后，由岗位操作人员将该系统联锁重新投运。所有指挥、操作、作业人员都必须执行签字确认程序。
A类仪表联锁系统解除必须经副总工程师或主管副经理批准。
自启动仪表联锁系统的定期试验
备用设备及辅助油泵等的自启动仪表联锁系统，凡工艺条件许可的应每月检查试验一次。定期检查试验由生产车间工段长负责，试验前按系统回路开具《仪表联锁报警系统试验记录》，仪表、电气维护班长参加共同进行自启动联锁试验。试验结束后，所有指挥、试验人员都必须执行签字确认程序。
仪表联锁系统的修改
1  仪表联锁系统设定值的修改
    仪表联锁系统设定值的修改由生产车间生产主任负责提出，按系统回路填写《仪表联锁系统设定值修改任务书》，经生产设备科负责人审批后交仪表车间负责组织实施。仪表维护班长指定专人将该仪表联锁系统解除，然后执行一人工作、一人监护进行仪表调整操作，作业完毕报告工艺操作人员。操作人员经生产主任批准后将该仪表联锁系统重新投运。所有组织、操作、调整人员都必须执行签字确认程序。
A类仪表联锁系统设定值的修改必须经副总工程师或主管副经理批准。
2  仪表联锁系统配备的修改
  仪表联锁系统配备组成的修改由仪表专业主管,主任负责，按系统回路提出仪表联锁系统配备组成修改方案，经生产设备科负责人审批后交该装置仪表车间班长负责组织实施。所有组织、审批、实施人员都必须执行签字确认程序。
A类仪表联锁系统配备组成的修改必须经副总工程师或主管副经理批准。
仪表联锁系统配备组成的要求
1  仪表联锁系统必须具有鉴别第一事故的能力。
2  仪表联锁系统电源开关的断／合位置，旁路开关的投用／解除位置应有显然的标志。
3  并列运行的设备或备用设备，与运行设备或同类关键设备的仪表联锁系统不同意合用一个分电源保险。
4  室外安装的一次发讯仪表、开关型仪表及电磁阀等有防雨、防水、防溅、防冻措施，行程开关、位置接点等应有防锈措施，保证接触优良。
5  仪表联锁系统用的一次发讯仪表、继电器、逻辑块、CPU、各种插卡及电磁阀等，每一种类与每一规格有一定的备用量。
仪表联锁系统的检修及试验确认内容
仪表联锁系统中的所有一次测量及发讯仪表〔包括变送器、流量开关、电接点压力表、热电偶、温度开关、报警单元、热电阻、轴位移及轴振动仪表等〕都必须检定校准合格，检定校准记录应有检验人和审核人两人签字。
仪表联锁中的行程开关、阀位及位置开关应有防锈润滑，保证接触优良。
仪表联锁系统的切断阀、放空阀必须经过校验，其泄漏量及全行程时间必须在规定数值范围内。
仪表联锁系统的电源保险大修时必须改换新品。
在开车前要对所有仪表联锁系统按回路进行全面的检查和试验，必须做到：
a〕仪表联锁系统回路逻辑关系正确无误。
b〕关联的执行机构如电磁阀、切断阀、放空阀、风门挡板等动作正确、迅速、可靠。
c〕各功能按钮及开关动作正确，标志显然。
d〕所有指示灯、指示框、光字牌、DCS或PLC中CRT上的显示状态、动作正确，颜色符合规范要求。
仪表联锁系统档案及资料管理
仪表专业或装置仪表维护班负责仪表联锁档案及资料的管理。应备有所负责的各生产装置仪表系统回路系统图，A类及B类仪表联锁系统清单，自启动仪表联锁系统清单，仪表联锁系统设定值一览表。
仪表车间应备有A类及B类仪表联锁系统清单。
修改后的仪表联锁系统图纸、资料及文件应及时由仪表专业或装置仪表维护班整理归档。
装置仪表维护班应有所附的生产装置的仪表联锁系统回路系统图；A类及B类仪表联锁系统清单；自启动仪表联锁系统清单；仪表联锁设定值一览表；修改后的仪表联锁系统的图纸、资料及有关规定。
