雨水管道安装施工工艺和方法
1、施工工艺
沟槽开挖T基坑支护T地基处理T基础施工T管道安装T基坑回填土。
2、施工方法
(1)管沟开挖
根据现况管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。
人工填土层用机械开挖和人工开挖，分别采用1： 0.25和1： 0.33的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽0.5米，以保证基础施工和管道安装有必要的操作空间，开挖弃土应随挖随运，以免影响交通；
场地开阔处，开挖弃土应置于开挖沟槽上边线1.0米以外，以减少坑壁荷载，保持基坑壁稳定；沟槽开挖期间应加强标高和中线控制测量，以防超挖。
当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑。
当采用机械开挖至设计基底标高以上0.2米时，应停止机械作业，改用人工开挖至设计标高。
(2 )地基处理
管沟开挖完毕，按规定对基底整平，并清除沟底杂物，如遇不良地质情况或承载力不符合设计要求应及时与甲方、设计、监理单位协商，根据实际情况分别采用重锤夯实，换填灰土、填筑碎石、排水、降低水位等方法处理。
经检查符合设计及有关规定要求后及时施工基础以封闭基坑。
(3) 基础施工
钢筋混凝土管基础采用135°和180°混凝土带状基础，钢筋混凝土管枕，基础混凝土标号为C10。混凝土基础施工时采用现场立模浇筑。
(4) 管道安装
管道安装应首先测定管道中线及管底标高，安装时按设计中线和纵向排水坡度在垂直和水平方向保持平顺，无竖向和水平挠曲现象。

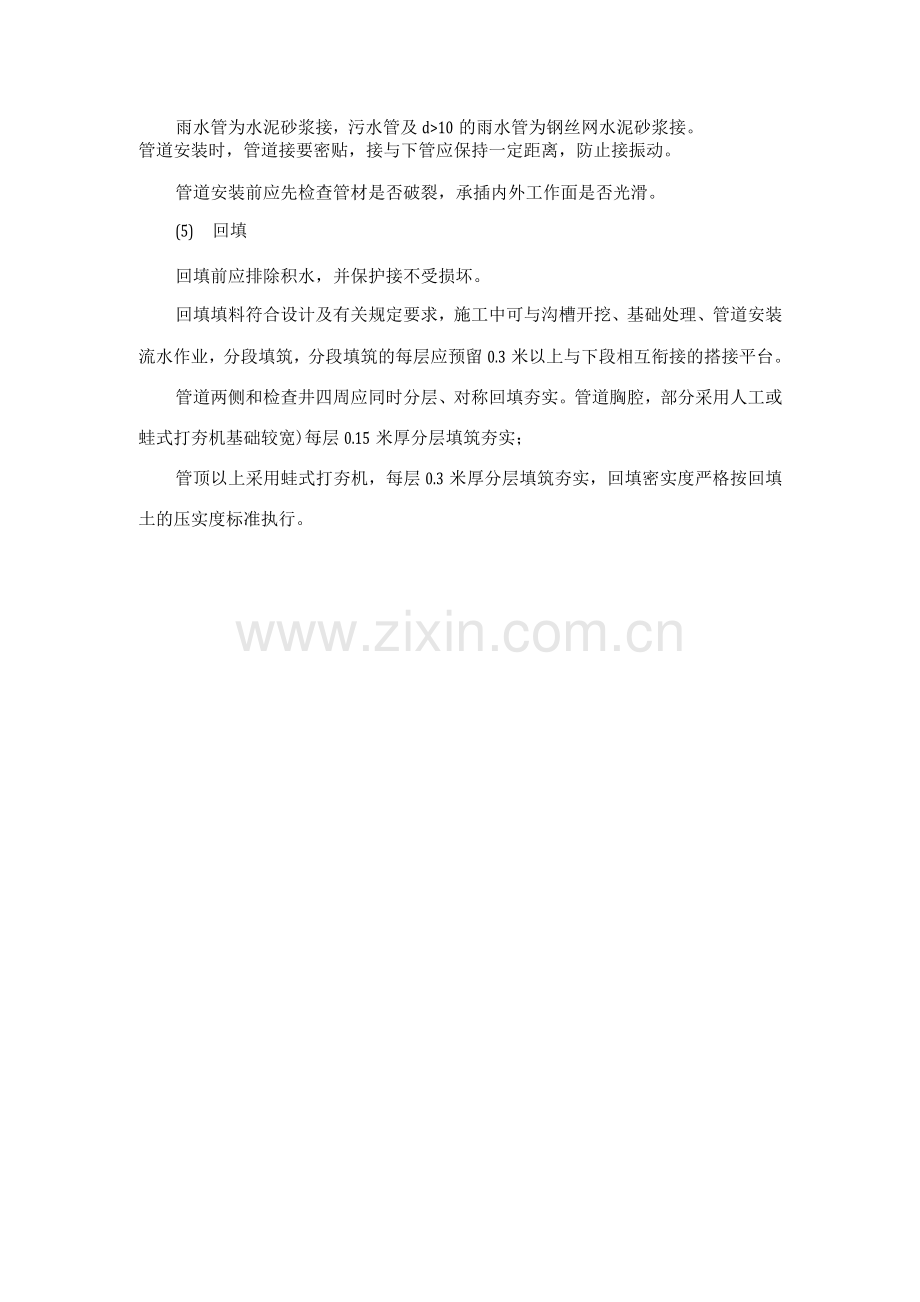

雨水管为水泥砂浆接，污水管及d>10的雨水管为钢丝网水泥砂浆接。
管道安装时，管道接要密贴，接与下管应保持一定距离，防止接振动。
管道安装前应先检查管材是否破裂，承插内外工作面是否光滑。
(5) 回填
回填前应排除积水，并保护接不受损坏。
回填填料符合设计及有关规定要求，施工中可与沟槽开挖、基础处理、管道安装流水作业，分段填筑，分段填筑的每层应预留0.3米以上与下段相互衔接的搭接平台。
管道两侧和检查井四周应同时分层、对称回填夯实。管道胸腔，部分采用人工或蛙式打夯机基础较宽)每层0.15米厚分层填筑夯实；
管顶以上采用蛙式打夯机，每层0.3米厚分层填筑夯实，回填密实度严格按回填土的压实度标准执行。
