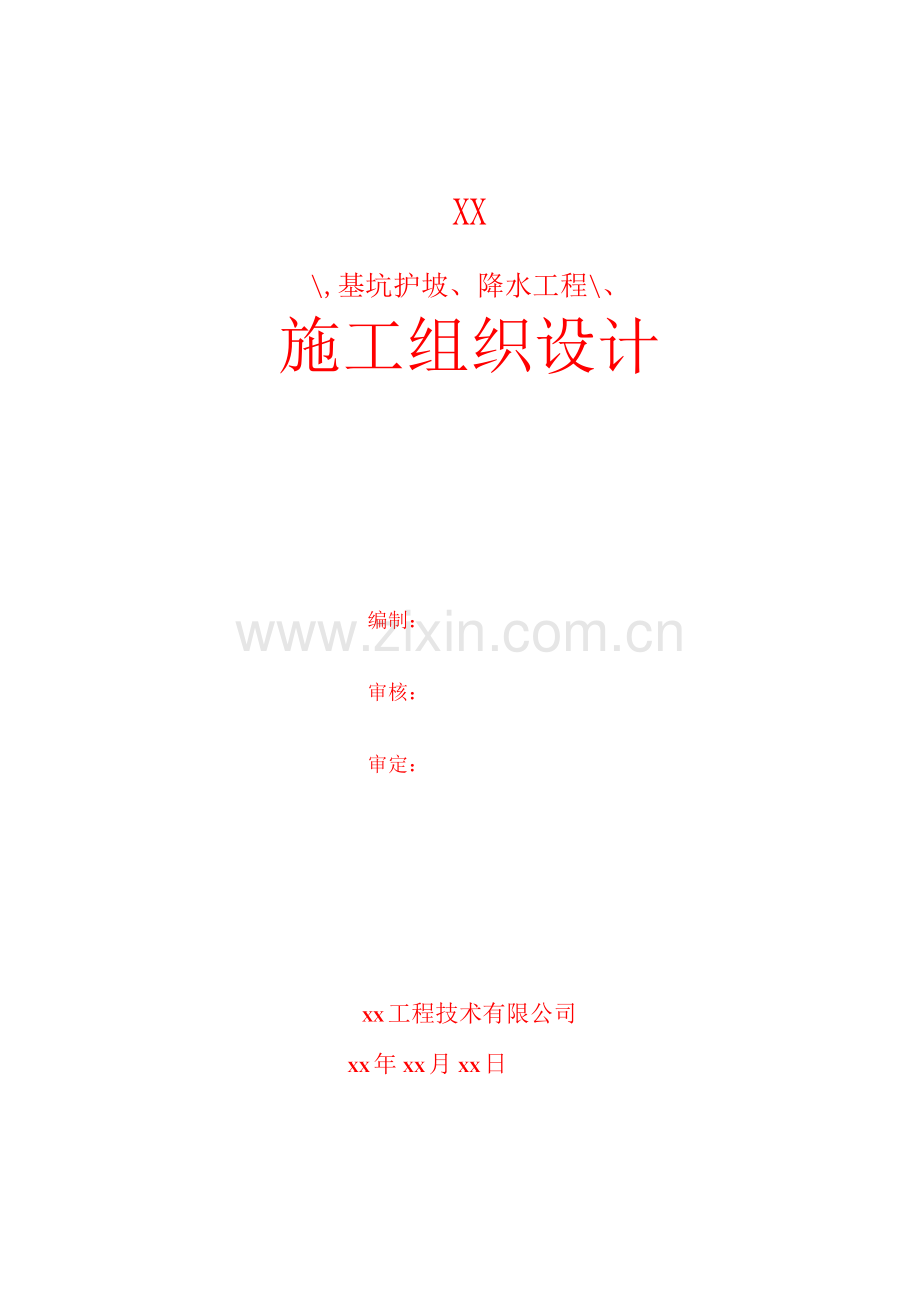

XX
\,基坑护坡、降水工程\、
施工组织设计
编制:
审核:
审定:
XX工程技术有限公司
XX年XX月XX日

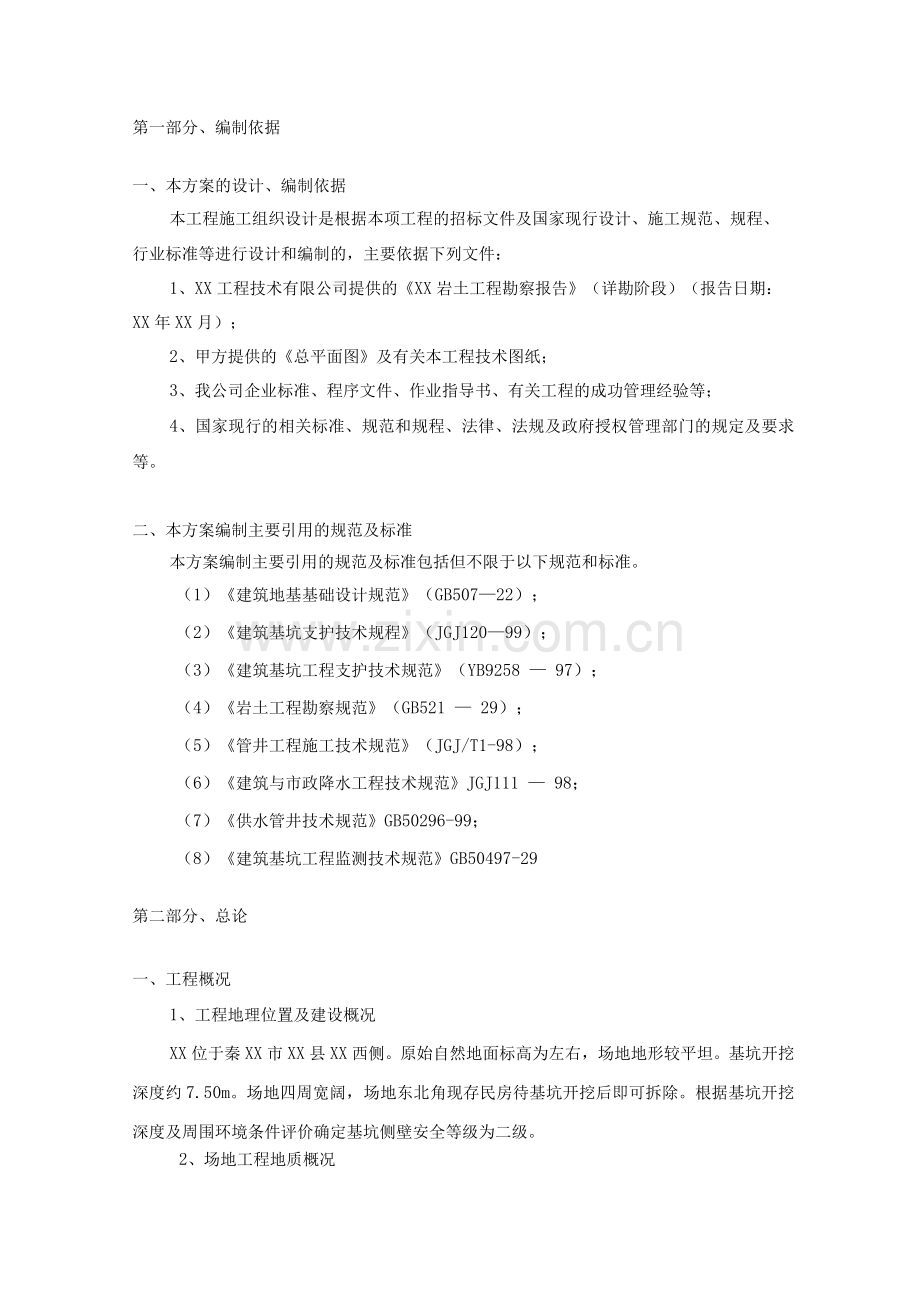

第一部分、编制依据
一、本方案的设计、编制依据
本工程施工组织设计是根据本项工程的招标文件及国家现行设计、施工规范、规程、行业标准等进行设计和编制的,主要依据下列文件:
1、XX工程技术有限公司提供的《XX岩土工程勘察报告》(详勘阶段)(报告日期:XX年XX月);
2、甲方提供的《总平面图》及有关本工程技术图纸;
3、我公司企业标准、程序文件、作业指导书、有关工程的成功管理经验等;
4、国家现行的相关标准、规范和规程、法律、法规及政府授权管理部门的规定及要求等。
二、本方案编制主要引用的规范及标准
本方案编制主要引用的规范及标准包括但不限于以下规范和标准。
(1)《建筑地基基础设计规范》(GB507—22);
(2)《建筑基坑支护技术规程》(JGJ120—99);
(3)《建筑基坑工程支护技术规范》(YB9258 — 97);
(4)《岩土工程勘察规范》(GB521 — 29);
(5)《管井工程施工技术规范》(JGJ/T1-98);
(6)《建筑与市政降水工程技术规范》JGJ111 — 98;
(7)《供水管井技术规范》GB50296-99;
(8)《建筑基坑工程监测技术规范》GB50497-29
第二部分、总论
一、工程概况
1、工程地理位置及建设概况
XX位于秦XX市XX县XX西侧。原始自然地面标高为左右,场地地形较平坦。基坑开挖深度约7.50m。场地四周宽阔,场地东北角现存民房待基坑开挖后即可拆除。根据基坑开挖深度及周围环境条件评价确定基坑侧壁安全等级为二级。
2、场地工程地质概况
2.1岩土分布及工程特征
据XX工程技术有限公司XX年XX月提供的《XX岩土工程勘察报告》,各(岩)
土层性质自上而下分述如下:
① 素填土:黄褐色,主要由粘性土组成,含根系,松散,稍湿。
② 粉质粘土:黄褐色,无摇震反映,稍有光泽,干强度和韧性中等,硬塑。
③ 粉质粘土:黄褐色,无摇震反映,稍有光泽,干强度和韧性中等,可塑。
④ 中粗砂:黄褐色,混粒结构,长石石英质,饱和,中密—密实。
⑤ 粉质粘土:无摇震反映,稍有光泽,干强度及韧性中等,可塑。
⑥ 砾砂:黄褐色,混粒结构,长石 石英质,含少量圆砾,饱和,中密—密实。
⑦ 粉质粘土:黄褐色,无摇震反映,干强度和韧性中等,切面稍有光泽,可塑。
⑧ 粗砾砂:黄褐色,混粒结构,长石 石英质,含少量卵石,饱和,中密—密实。
2.2水文地质简况
勘察期间,地下水稳定水位距自然地面2.5〜3.3m,主要赋存于第④层中粗砂及一下各层砂土中,按埋藏条件属孔隙潜水,具承压性。地下水主要来源于大气降水入渗及侧向径流补给。
2.3据《岩土工程勘察报告》本基坑设计参数见下表:
岩土工程设计参数
土层
天然重度
Y (Kn/m3)
粘聚力
C(kPa)
内摩擦角
© (。)
场地综合渗透系数(m/s)
压缩模量Es(MPa)
①素填土
18.0
0
10.0
15.0
②粉质粘土
19.3
48.4
16.0
6.20
③粉质粘土
19.1
34.8
16.0
5.60
④中粗砂
19.5
0
25.0
18.0
⑤粉质粘土
18.6
29.8
17.1
6.90
⑥砾砂
19.5
0
28.0
20.0
二、工程内容概述
本次施工所含内容为:基坑护坡、降水工程的设计、施工及其它事项。
第三部分、基坑护坡、降水设计
一、总体设计方案
本工程基坑开挖深度约7.5m,场地开阔附近无地面建筑(东北角现存民房待基坑开挖后可拆除),基坑开挖可只考虑基坑侧壁安全。本场地主要含水层(④层中粗砂及以下砂层中),地下水位需降至基底以下1.0m,降深6.3m;
根据上述的特点,我公司通过专题技术研究和方案讨论,最终确定了如下方案:
(1)基坑护坡:根据拟建物周边环境情况,基坑采用自然放坡开挖,边坡表面挂网喷灰进行护面,以防止雨水冲刷的支护方案。
(2)基坑降水:基坑开挖深度已经到地下水以下,需降水保障干作业施工,根据场地工程地质条件及本地施工经验,本场地可采用管井降水。
二、基坑护坡方案设计基坑护坡设计方案
本基坑场地四周宽阔,东北角现存民房待基坑开挖后可拆除,故本基坑可采用1: 1.0放坡开挖。经计算边坡最小安全系数>1.2,满足规范要求(详见附件《基坑护坡设计计算书》)。坡面防护采用挂网喷射混凝土进行护坡,具体作法:垂直坡面插入6钢筋,长3mm,水平间距20mm,垂直间距20mm,坡面铺14号钢板网,网格为60mm x 60mm,喷射50mm厚的C15细石混凝土护面。(详见附件《基坑护坡设计计算书》及《基坑放坡剖面图》)
为配合基坑护坡施工,本基坑土方分2步开挖:
(1)先开挖3.5m深,进行挂网喷灰护坡施工;
(2)开挖至换填垫层顶面,进行挂网喷灰护坡施工;
三、基坑降水方案设计
1、基坑降水井方案设计
据XX工程技术有限公司XX年XX月提供的《XX岩土工程勘察报告》(详勘阶段)描述:地下水稳定水位距自然地面2.5〜3.3m,主要含水层为第④层中粗砂及以下各层砂土中,按埋藏条件属孔隙潜水,具承压性,含水层综合渗透系数取用k = 15.0m/d。
根据我公司的有关工程经验并经过计算分析,本工程的基坑降水采用管井井点降水方案。
1、降水井深度
按本工程设计施工图,基坑开挖深度7.5m;地下水位降深6.3m (按地下水位降至基础底面以下1.0m计算)。降水井深度采用《建筑与市政降水工程技术规范》(JGJ111-98 ) 6.3.2 式计算:
H =H +H +H +H +H +Hw w1 w2 w3 w4 w5 w6
式中:Hw降水井深度(m)
H 1基坑深度(m)H 1=7.5m;
H 2降水后水位距基坑底距离(m) H 2=1.0m;
Hw3ir。i----水力坡度,在降水井分布范围内取i=1/10,
r等效半径,r =20m。H 3=ir =2.0m;
H 4降水期间地下水位变幅(m ),取 H 4=1.0m;
Hw5降水井工作中过滤长度(m),取 Hw5=1.0m;
Hw6沉砂管长度(m),取 %6=1.0 m。
Hw=7.5+1.0+3.0+1.0+1.0+1.0=13.5m取 14.0m。
2、单井出水量(q)
q=l,d/a^24
式中:l,——过滤器淹没段长度(m);=1.0m;
d过滤器外径(),l = 380m;
a含水层渗透系数(m/d );=1m/d;
q=91.2m3/d
3、基坑出水总量(按均质含水层潜水完整井基坑计算)
Q=2.43k
MS
lg1
式中:Q
基坑总涌水量(m3/d);
H含水层厚度(m), H = 14.0m;
k渗透系数(m/d ), k = 15.0m/d;
S基坑水位降深(m ), S = 6.3m;
R2St!F = 183m;
等效半经,r0=21m。
Q=2.7 3 15
14 6.3
I 1 183
lg1 IT
=3659m/d
4、抽水井数量
据《建筑基坑支护技术规程》JGJ12—99)第8. 3. 3条,降水井数量计算
公式:
n=1.1Q/q
式中:n降水井数量(眼);
Q基坑总涌水量血/d);
q单井涌水量血/d)。
n=1.1x 3659= 44.13 (眼);
91.2
取45(眼),考虑基坑形状,按井距12.0m,基坑周边共布置降水井48眼。
因基坑开挖面积较大,须在基坑内部设降水兼观测井12眼。故本次基坑设计降水井60眼。降水井平面布置详见《基坑支护及降水平面布置图》。
