阳台壁挂式太阳能热水器安装的设计要点

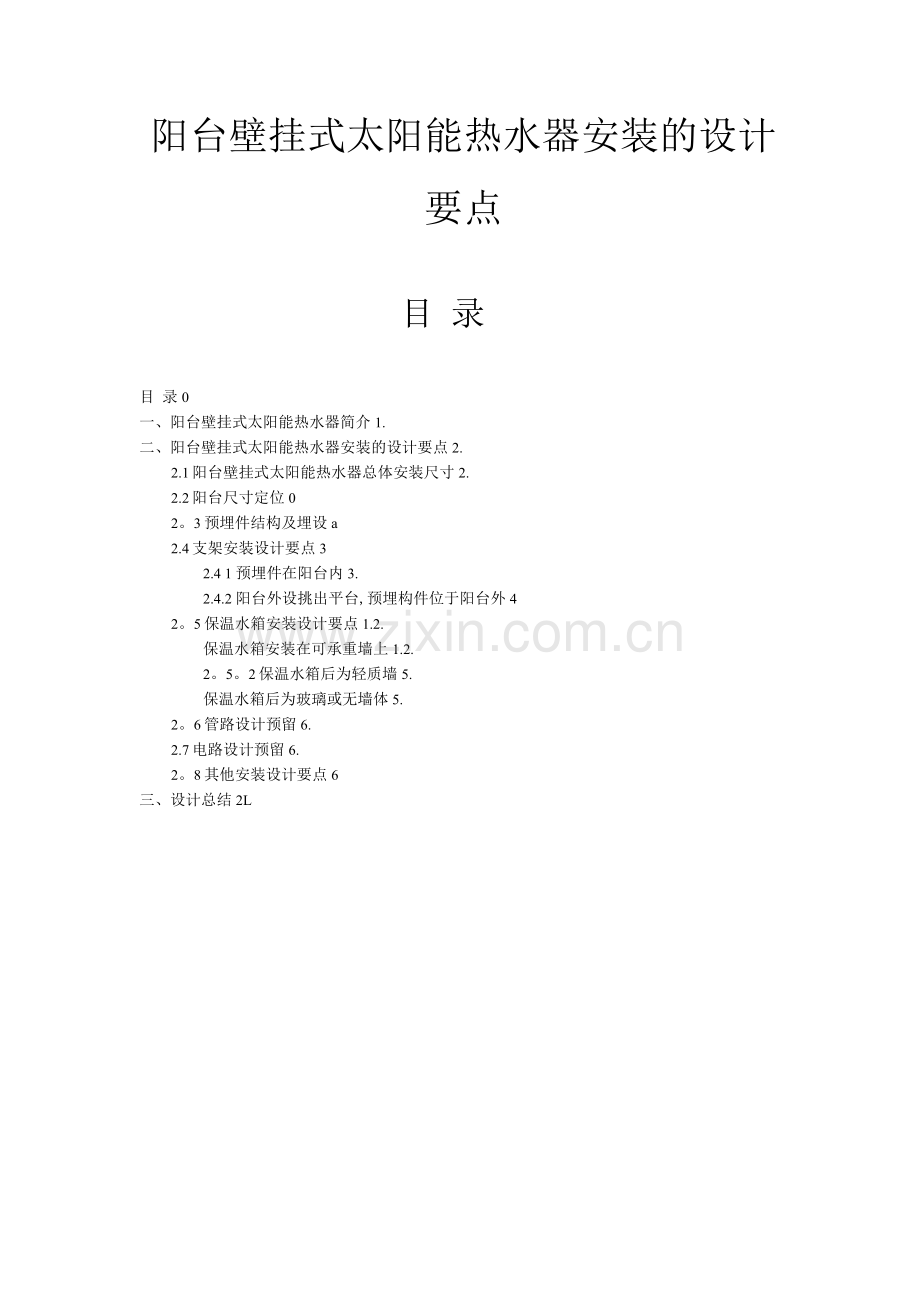

目 录
目 录0
一、阳台壁挂式太阳能热水器简介1.
二、阳台壁挂式太阳能热水器安装的设计要点2.
2.1阳台壁挂式太阳能热水器总体安装尺寸2.
2.2阳台尺寸定位0
2。3预埋件结构及埋设a
2.4支架安装设计要点3
2.4 1 预埋件在阳台内3.
2.4.2 阳台外设挑出平台,预埋构件位于阳台外4
2。5保温水箱安装设计要点1.2.
保温水箱安装在可承重墙上1.2.
2。5。2保温水箱后为轻质墙5.
保温水箱后为玻璃或无墙体5.
2。6管路设计预留6.
2.7电路设计预留6.
2。8其他安装设计要点6
三、设计总结2L
一、阳台壁挂式太阳能热水器简介
阳台壁挂式太阳能热水器的安装使用不受楼层限制，可实现高层建筑利用太阳能生产热水的目的,符合国家及广大消费者越来越注重建筑和产品环保节能的趋势。
阳台壁挂式太阳能热水器的组成一般包括：保温水箱、功能箱、循环管路、联箱、尾托、集热器、安装支架、控制面板等（如图（1）所示）。保温水箱有两根加热棒，自带电加热功能。
阳台壁挂式太阳能热水器的集热器同保温水箱分开布置.其中，集热器安装在室外吸收太阳光，保温水箱布置在室内储存加热后的热水。保温水箱同集热器分离，保温水箱内的水不同集热器内的介质接触，而是通过水箱内的换热器进行换热。
阳台壁挂式太阳能热水器的组成示意：
图（1。1）
安装支架的一般形式:
图（1。2）
二、阳台壁挂式太阳能热水器安装的设计
要点
2。1阳台壁挂式太阳能热水器总体安装尺寸
见图（2）
图（2.1）
图（2.2）
图（2。3）
2.2阳台尺寸定位
图（3）
水箱类型
A阳台进深（mm）
B预埋件（支架）
间距（mm）
80L
>=11
14
1L
〉=1250
17
表（1）
（1）选用1L水箱时阳台的进深建议大于1.25米，选用80L水箱时建议大于1。1米.见图（3）和表（1）.
（2）阳台长度应大于2.3m,以便安装集热器见图（3））.
（3）阳台应设计有地漏或其他排水措施。
2。3预埋件结构及埋设
（1）预埋件节点，见图（4）
图（4）
（2）预埋件定位尺寸见图（3）和表（1）.选用80L水箱时两预埋件间距 1。4m，1L水箱时 1。7m。
2.4支架安装设计要点
集热器支架的间距见表（1），选用80L水箱时两支架间距1。4米，1L水箱时1。7米
2.4.1预埋件在阳台内时，支架安装示意见图（5）。
图⑸
（1）支架穿墙需预留63mm的圆孔，尽量贴近结构地面（见图（6））.安装好支架后用发泡材料填充。
（2）支架反穿入阳台内.同预埋构件焊接.焊接前应对焊接处进行清理。
图（6）
2.4.2阳台外设挑出平台，预埋构件位于阳台外
阳台外设挑出平台，预埋件位于阳台外时，支架安装见图（7）.
（1）挑出平台应至少宽4mm。
（2）预埋件同支架焊接。
图（7）
2.5保温水箱安装设计要点
（1）保温水箱功能箱一侧，距墙应至少有40mm的间距，以便安装保护罩。
（2）保温水箱顶距楼板应有至少50mm的距离,以便水箱可以挂上挂钩.
根据阳台构造的不同，保温水箱也有不同的安装形式，下述为几种可能的安装形式.具体安装方法，挂钩选择请现场确定，下述方案仅供参考
2.5. 1保温水箱安装在可承重墙上
当保温水箱固定于可承重墙上时，固定挂钩一般选择平板型挂钩。
见图（8）:
图（8.1）
图（8.2）
2.5 2保温水箱后为轻质墙
当保温水箱后为轻质墙时，固定挂钩可选用L型挂钩，增加了同顶面的固定。见图（9）。
图（9.1）
图（9.2）
2.5 3保温水箱后为玻璃或无墙体
当保温水箱后为玻璃或无墙体时，可采用T型固定挂钩，不贴墙挂装。
由于为玻璃（或无墙），管道和线路无法在此面进行预留，故可将冷热水管以及电源、控制面板等预留到相邻的北面墙体上。
详见图（10）。
图（10.1）
图（10.2）
图（10. 3）
2。6管路设计预留
保温水箱附近应预留三个4分的PPR内丝接头，两个为冷水接头（一根冷水给水管，至水箱下分为两个接头）;一个为热水接头，接至热水用水点。接头之间间距1mm，距离水箱下表面3mm（详见图（2。2））。
2.7电路设计预留
（1）保温水箱一米范围内预留专用的10A五孔插座，并良好接地（详见图（2。2））。
（2）预留好线控面板安装槽，尺寸为130 * 90mm ,深50mm ,线孔位置位于右下角。预留穿线管上靠近水箱顶部设置（详见图（22））。
2。8其他安装设计要点
循环管道需穿墙时，应预留①75mm穿墙孔，墙体较厚时，墙孔要有3%的坡度，内高外低详见图（2））。若穿玻璃则需开①70的孔。
三、设计总结
综上所述，阳台壁挂式太阳能热水器在设计安装时,有很多需注意的地方。但对于设计阶段来说并不是所有的都需考虑，主要需要明确的有：
（1）阳台空间是否满足要求，是否有排水措施；
（2）预埋件结构及尺寸定位；
（3）支架穿墙孔洞的预留；
(4) 冷热水管接头的预留;
(5) 强弱电位置；
上述几点是需要在图纸设计阶段予以考虑的部分,其他问题则更多同现场安装密切相关，在图纸设计阶段仅作为参考。希望在安装方面的介绍，对图纸设计的实用性和可行性有所帮助。
