铝模施工工艺考察记.ppt

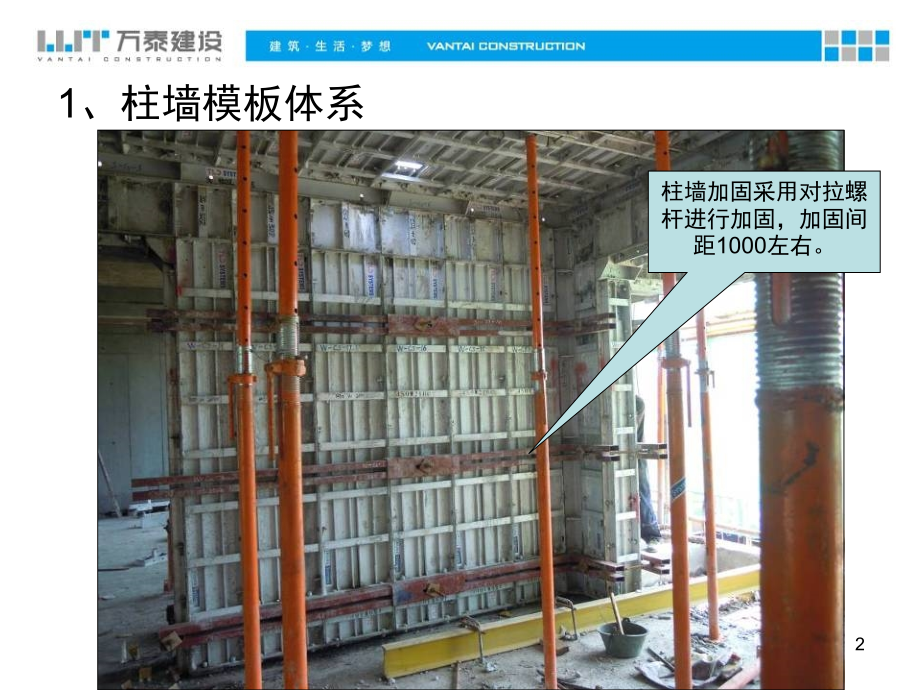

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一、铝模板的使用,1,1,、柱墙模板体系,柱墙加固采用对拉螺杆进行加固，加固间距,1000,左右。,2,先关柱墙模板在关梁板模板，再用顶托顶撑标高,3,采用专用,pvc,套管兼内撑的标准件加固，,4,对拉螺杆加固拎紧,5,柱墙阳角加固方式,6,楼面平整度不平，模板下口空隙较大。,木方或九夹板堵塞下脚缝隙。,7,变形缝位置双墙预留孔洞，方便模板加固拎紧螺杆,8,槽钢预留洞口采用木模板进行封闭,9,梁板与柱墙相交的阴角模板与墙柱模板一起安装到位！,10,2,、梁板模板体系,梁板模板的支撑体系采用，日本的早拆模板体系，所有立杆全部不相互连接，利用柱墙模板的刚度来保证架体的稳定性。柱墙用斜撑进行加固。,11,立杆支撑点模板不拆除。,专用模板连接件,12,立杆及其模板在砼达到强度要求后才拆除。,13,采用日本的早拆架体系,14,梁板模板安装完成后效果,脱模剂已经涂刷完成,15,梁板模板安装完成后效果,16,梁板模板安装完成后效果,线条模板安装完成后效果,17,梁板模板安装完成后效果,预留传递材料的施工洞口,18,油性脱模剂型号,19,预留孔洞顶撑支模浇筑完成,20,楼梯模板支模效果,21,楼梯模板支模效果,22,楼梯模板支模效果,23,楼梯模板支模效果,24,楼梯模板支模效果,25,空调板模板全封闭浇筑砼。,26,3,、砼成型质量,27,外墙砼成型质量,28,外墙砼成型质量,29,外墙砼成型质量,30,内墙砼成型质量,31,内墙砼成型质量,32,内墙砼成型质量,33,内墙砼成型质量,34,
