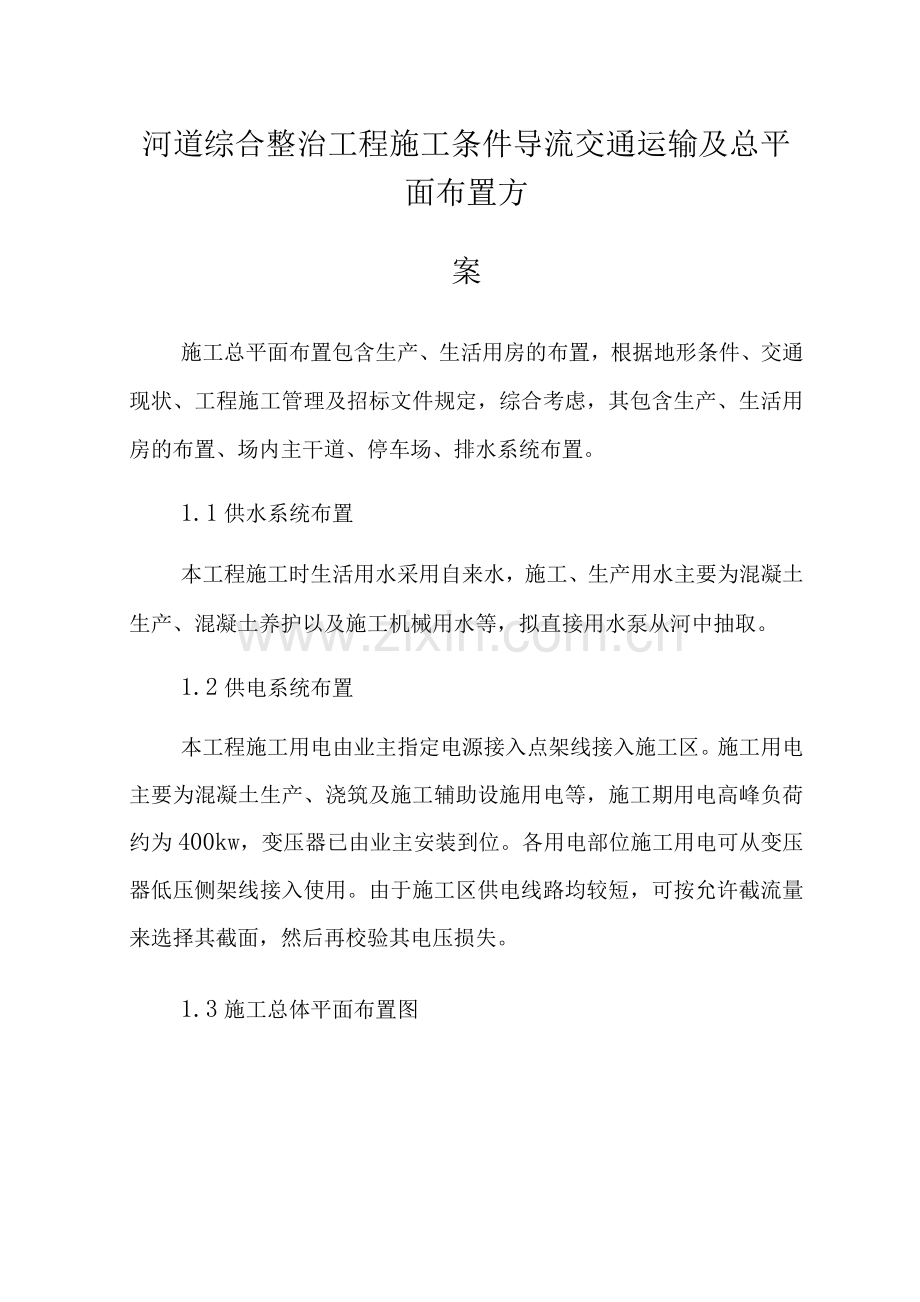

河道综合整治工程施工条件导流交通运输及总平面布置方
案
施工总平面布置包含生产、生活用房的布置，根据地形条件、交通现状、工程施工管理及招标文件规定，综合考虑，其包含生产、生活用房的布置、场内主干道、停车场、排水系统布置。
1.1供水系统布置
本工程施工时生活用水采用自来水，施工、生产用水主要为混凝土生产、混凝土养护以及施工机械用水等，拟直接用水泵从河中抽取。
1.2供电系统布置
本工程施工用电由业主指定电源接入点架线接入施工区。施工用电主要为混凝土生产、浇筑及施工辅助设施用电等，施工期用电高峰负荷约为400kw，变压器已由业主安装到位。各用电部位施工用电可从变压器低压侧架线接入使用。由于施工区供电线路均较短，可按允许截流量来选择其截面，然后再校验其电压损失。
1.3施工总体平面布置图

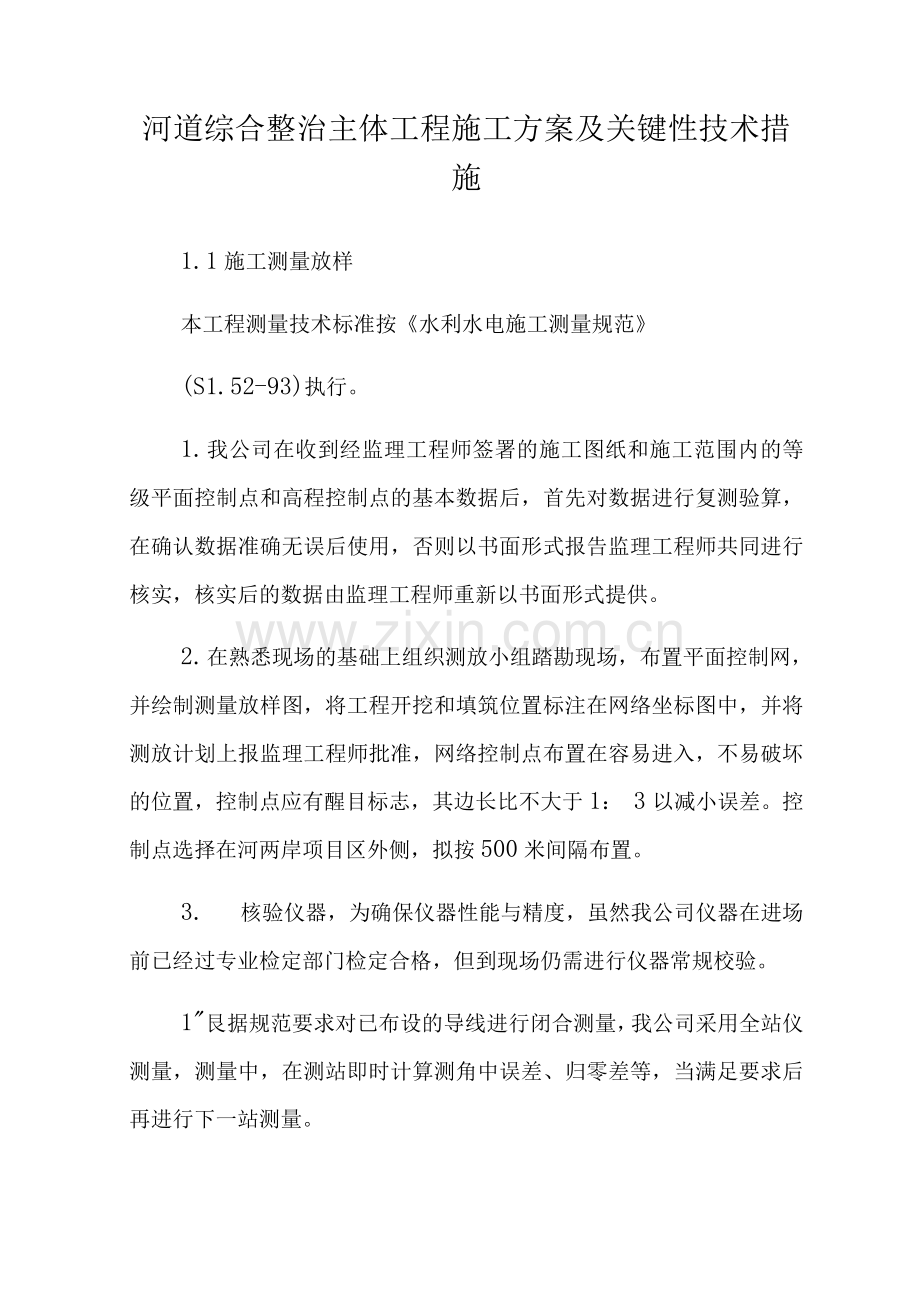

河道综合整治主体工程施工方案及关键性技术措施
1.1施工测量放样
本工程测量技术标准按《水利水电施工测量规范》
(S1.52-93)执行。
1. 我公司在收到经监理工程师签署的施工图纸和施工范围内的等级平面控制点和高程控制点的基本数据后，首先对数据进行复测验算，在确认数据准确无误后使用，否则以书面形式报告监理工程师共同进行核实，核实后的数据由监理工程师重新以书面形式提供。
2. 在熟悉现场的基础上组织测放小组踏勘现场，布置平面控制网，并绘制测量放样图，将工程开挖和填筑位置标注在网络坐标图中，并将测放计划上报监理工程师批准，网络控制点布置在容易进入，不易破坏的位置，控制点应有醒目标志，其边长比不大于1： 3以减小误差。控制点选择在河两岸项目区外侧，拟按500米间隔布置。
3. 核验仪器，为确保仪器性能与精度，虽然我公司仪器在进场前已经过专业检定部门检定合格，但到现场仍需进行仪器常规校验。
1"艮据规范要求对已布设的导线进行闭合测量，我公司采用全站仪测量，测量中，在测站即时计算测角中误差、归零差等，当满足要求后再进行下一站测量。
2. 外业测量结束尚需进行内业计算，测回差、闭合差等符合要求后进行平差计算，整理成果表报监理工程师复核批准。
3. 如闭合差不合要求时，重测或局部检查，直至精度完全满足要求。
1. 做好放样前的准备工作，工具、材料、仪器准备齐全，所需施测点的数据事先进行内业计算。
2. 以导线控制点为测站，用极坐标法测定待测点，测定后需进行校核，以防出错，其精度相对于基本控制点允许误H±30mm^50mm0
3. 堤身放样应根据设计要求预留堤基、堤身沉降量及相应的坡度变化。
1"艮据监理工程师提供的高程资料，选择一至二个点参于场内控制点的闭合，施测的精度必须完全吻合控制点的基本数据和测量规范的要求。
2. 每测站及时计算误差及前后视距，当满足要求后再进
行下一站测量。
3. 测量完毕进行闭合计算，合格后进行平差计算，并汇
成成果表报监理工程师复测审核。
4. 测量记录用专门的记录薄，所有记录要准确规范，不得随意涂改。
1. 施工前，对原施工图断面进行复测校核，对地形复
杂或变化较大处需进行加测或补测o
2. 测量时可将高程由控制桩引至断面桩，用两部仪器（水准仪）测量，一部测高程，一部读视距，亦可采用全站仪读视距。
3. 当测量成果与施工图相近时，可按原组织设计组织施工，当相差较大（大于5%）并经监理工程师认可时须重新编制施工组织设计，待其上报监理工程师审核批准后实施。
1.2河道砂卵石清淤工程施工方案
根据设计图纸，淤泥开挖应达到设计的清基线。根据监理提交的平面控制点和高程控制点建立整个工程施工控制网，在开挖前依据施工控制网，按照设计施工图确定的开挖边线及坡度要求，布置开挖线加密桩及高程控制系统，河道左右两边每20m设一个临时桩点，作为开挖范围的控制依据，施工过程中测量技术员跟班放样和复测，确保开挖范围符合设计要求。
(1) 场地清理
开挖前在施工区域内清理施工区域内的全部树木、树根、墙基、地坪、垃圾以及其它障碍物，修筑临时运输车道保证运输车辆能够正常通行。
(2) 淤泥开挖施工方法
淤泥开挖采用机械化施工，从上游至下游依次分段进行，由于河道断面较宽，施工机械以220型挖掘机挖运淤泥，施工程序由挖泥、边坡倒运、装车、外运四个过程。以两台挖掘机为一组，组合成阶梯队列。河底一台挖掘机在前方，边开挖边将河底淤积物向两侧清理，尽可能将淤积物放到边坡底部；第二台在边坡中部，将第一台挖掘机挖出淤积物以及边坡上草皮树根等清理到边坡上部收集成堆，夜间集中外运。弃料堆放在监理人指定的场地，并进行适度平整。
(1) 施工中的开挖面随时做成一定的坡势，以利排水，开挖过程中应避免基底稳定范围形成积水。
(2) 淤泥开挖按开挖图纸进行。开挖必须严格按照设计断面及高程要求进行，超挖应符合规范要求，不得欠挖。
(3) 放样测量必须按监理人提供的平面控制点和高程控制点进行。定线放样必须采用符合精度要求的仪器。
(4) 在开挖施工过程中，经常测量和校核施工区域的平
面位置，水平标高和边坡是否符合设计要求。
(5) 东沙河清淤全线位于城市商业和居民区，挖掘机白日进行开挖淤泥并集中堆放，自卸汽车连夜进行外运。施工中做好日常清洁工作，淤泥按指定地点弃放，不污染堆泥场的环境，运输渣土过程中，采取有效的措施，防止出现“滴、洒、漏”现象。夜间外运产生的环境污染及时清理冲刷。
清淤时基底以上需留20cm厚的保护层，该层只能人工开挖、整平、不得使用机械挖掘。
每一分段的河底清淤整平后，须经业主和监理测量验
收合格后方可进入下一工序的施工。
1.3、土方填筑施工方案
1. 准备工作
(1) 施工前进行回填土分项工程的安全、技术交底工作,做好标高的抄测和分层厚度标定工
(2) 对土料见证取样，送实验室进行土质实验、素土击实试验等。
(3) 准备现场检测工具：环刀、天平、酒精灯、烧锅等实验器皿，用于检测每层夯实土的干容重，计算回填土的压实系数是否达到设计要求。
2、材料、施工机具
(1) 、施工现场车辆行走道路，土方、白灰等材料的堆放场地。
(2) 、备好转运、夯实机械(如装载机、打夯机等)、电缆、照明设备及手推车、铁锹、靠尺等工具。
(3) 、回填土不得含有有机杂质，其粒径不大于50nlln,含水率符合规定。抄测好填土标高线，并且按要求分好各层回填厚度。回填土内不得含有植物、破块等杂物，为保证回填质量必须清理干净。
3. 工艺流程：
1. 基底整平一检验土质一分层铺土、耙平一机械碾压一检验密实度一修整平一验收
2. 回填前应将基坑底上回落的散土清理干净。
3. 检验回填土的质量有无杂物，粒径是否符合规定，含水量是否在控制的范围内，如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如含水量偏低，可采用预先湿润等措施。
4. 回填土一次虚铺厚度不得超过25cm,用铁锹整平，再使用打夯机夯实，每层夯实遍数一般不得少于4遍，并且随
压随整平，留踏步槎的部位适当增加压实遍数。
1. 灰土施工时应严格按灰土的配合比（体积比）进行拌合均匀，土料进行过筛拌灰，控制好含水量，方法为：用手紧握成团，两指轻捏即碎为宜，如土料中水份含量过大或不足时，应晾干或湿水后再进行夯实。灰土施工应拌合均匀，颜色一致，控制措施为：每班施工前必须按比例拌好样品，进行参照拌合施工，当天拌合好的灰土必须当天用完，灰土不得过夜夯实。
6. 回填土每层填土压实后，应按规定进行环刀取样，测出干土的质量密度；达到要求后，再进行上一层的铺土，每次取样时均报监理单位现场监督见证。压实系数不少于0.95o
7. 已填好的土如遭水浸，应把稀泥铲除后，方能进行下一道工序。
1.4、格宾笼挡墙护脚施工方案
1、格宾笼挡墙护脚施工
格宾挡墙护脚的基底土质及其密实度，基础层网箱入土深度和轮廓线长度及宽度，均应符合设计要求。现场如遇较差的地基土质时，应另作地基处理，处理后的地基承载力必须符合设计要求。网箱砌体应符合下列要求。网箱组砌体平面位置必须符合设计图纸要求；层与层间的网箱或网箱组应纵横交错叠砌，上下联结，严禁出现“通缝”；每层网箱组均应适当放置“丁”字箱体；箱体外露面应平整美观。每层绿格网箱组（挡墙）施工结束，墙后土应及时还到与网箱面平。每层还土厚度宜控制在20〜30cm左右，应分层夯实。
2、组装网箱
间隔网与网身应呈90o相交，经绑扎形成长方形或正方形网箱组或网箱。扣件或绑扎钢丝必须与网丝同材质（涂树脂膜时使用不锈钢）。构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求：间隔网与网身的四处交角各绑扎一道；间隔网与网身交接处必须使用螺旋形组合丝，螺旋形组合丝：间距53mm±3%,直径32mm±3%，丝径中2.6mm。间隔网与网身间的相邻框线，必须采用组合钢丝联结，即用绑扎线；网箱组间连接绑扎，应符合下列要求：
a）相邻网箱组的上下四角连接；
b）相邻网箱组的上下框线或折线，必须每间隔20cm绑扎一道；
c）相邻网箱组的网片结合面则每平米绑扎2处；
d）在有下层网箱组的情况下，绑扎上层网箱组间相邻边的底部框线时，必须将下方网箱组面层框线或网片绑扎在一起，以求连成一体；裸露部位的网片，应在每次箱内填石1/3高时设置拉筋线，呈八字形向内拉紧固定。
3、填充石料施工
填充网箱的石料规格质量，必须符合设计要求。网箱内填充石料前，必须采取在网箱前后面绑扎竹竿或木棒等加固网箱面的措施，以保证网箱裸露面的平整度，待填充石料施工结束后拆除竹竿或木棒。必须同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满。填充石料施工中，应控制
每层投料厚度在30cm左右，一般一米高网箱分四层投料为宜，并用小碎石填塞空隙。且采取妥当的捣实措施，确保箱体填充料的密实度。填充石料顶面宜适当高出网箱上部框线。填充石料容重应三1.70T/M3。裸露的填充石料，表面必须用人工砌垒整平，石料间应相互搭接。
格宾格网护坡砌体在施工过程中应符合下列要求
(1) 网箱组砌体平面位置必须符合设计图纸要求；
(2) 网箱层与层间砌体应纵横交错，上下联结，严禁
出现“通缝”；
(3) 每层网箱组均应适当放置“T”字箱体;
(4) 砌体外露面应平整美观；
(5) 按设计要求铺设防渗土工膜施工，应符合
S1.260-98标准6.6条规定；
(6) 按设计要求铺设土工织物或反滤层施工，应符合S1.260-98标准6.7条规定。
4、箱体封盖施工
封盖必须在顶部石料铺砌整平的基础上进行。必须先使用封盖夹固定每端相邻结点后，再加以绑扎。封盖网片及框线与网箱组上部边框线及网片间的相交线，必须每间隔20cm绑扎一道。应将封盖网片及框线与网箱组上部边框线及网片间的所有相交(框)线绑扎在一起。
5、网箱施工质量控制
检验绿格网挡墙基础土质、基坑尺寸、高程、位置是否符合设计要求。需地基处理的，检验地基承载力是否满足要求。抽检网箱组几何尺寸是否符合下列要求：
a) 高度(H)允许偏差±5猊
b) 宽度(B)允许偏差土3%；
c）长度（1.）允许偏差±3%。
检查填充石料施工工艺、程序是否符合规定。抽查网箱挡墙墙面平整度是否符合W5cm的要求。检验网箱挡墙垂直度是否满足倾斜度W0.5%的要求。
单元工程划分，每100m左右长墙身划分为一个单元。
1.5河道土方及砂卵石开挖施工方案
（一）土方开挖
一、施工准备
（1）、认真了解施工现场及红线外周边环境条件，摸清地上障碍物及地下各专业管线等情况，拟订相应的拆迁方案、保护方案、临时交通组织方案等，经业主、监理工程师同意后，根据施工需要尽早实施。
（2）、复核业主提供的测量控制点坐标、高程、经业主、监理工程师签字认可后，按引现场施工测量控制桩，进行单位工程定位放线。
（3）、进行图纸审查，详细了解工程地质资料，参加业主组织的设计交底、图纸会审及现场环境等情况交底，编制详尽的施工组织设计，关键及特殊工序施工作业设计。
（4）、按施工总平面规划搭设现场办公、生活、生产
设施布设临时水电管线，做好安全防护设施。
（5）、组织前期所需的设备机具、材料及施工人员进场，办理开工手续。
二、场地清理
1、开工前清理开挖工程区域内的树根、杂草、垃圾、废渣和其它障碍物。
2、对开挖范围内和周围有影响区域内的建筑物及障碍物，如房屋、树木、电线、管道等，妥善处理。
3、场地清理的方法是用挖掘机清表，装车运输的方法。
三、施工方法
1、土方开挖采用lm3挖掘机开挖，用自卸汽车运至堆土区。
2、开挖应自上至下进，开挖时应保留20〜30cm的保护层，待回填时，用人工清坡。
3、开挖时，严格按设计要求放坡，并随挖随测，避免超挖和欠挖现象。
4、土方开挖时，在监理工程师复核认可的开挖线内进行机械施工，施工中定期测量校正开挖断面尺寸，对机械开挖的边坡和基坑标高，预留适当余量，再用人工修整。
5、开挖时，防止滑坡，保证开挖安全。
6、任何部位开挖完成后，进行检查清理，把表面松散体消除干净，报现场监理工程师确认认可。再进行下一道工序施工。
7、开挖弃料堆放到业主指定的弃土场，不得占用农田、道路。
8、土石方施工采用开挖一段，各道路施工进跟进、保护一段，防止水流、风浪冲刷。
四、机械配置
本工程配置2台1m3反铲挖土机。
五、土料利用和弃渣措施
在土方开挖时，开挖河道周边10m内不许堆载，挖土随挖随运，保证开挖河道的安全可靠。开挖的土方分别按可利用土方和弃方运至指定点分类堆放，要保持土方堆体的边坡稳定。
六、土方开挖安全措施
1、主体工程的临时开挖边坡要结合实际地形和开挖深度，边坡坡度不陡于设计边坡，必要时，设置测量观测点，及时观测边坡变化情况，并做好记录，施工中，如出现裂缝和滑动迹象时，立即暂停施工，采取支护措施，并通知监理工程师。
2、机械施工要派专职人员进行指挥，和负责道路交通指挥，在转弯和道派专人指挥并设警示牌。
3、对施工人员经常进行安全生产教育和法制教育，每周至少进行一次安全生产大检查，将一切事故隐患消灭在萌芽状态中。
4、遇有地下水部位的土方开挖，应保持降低地下水位在开挖底面0.5m以下，防止地下水扰动基底土，在降水过程中，应防止相邻及附近已有建筑物或构筑物、道路、管线等发生下沉或变形，必要时与设计、建设单位协商，对原建筑物地基采取加固防护措施。
5、严禁机械在开挖边坡及坡顶运行频繁，避免由于人为因素增加荷载导致河道滑坡。
6、实施过程应加强沉降及变形观测，发现问题应及时采取措施予以解决。
1.6混凝土基础及挡墙施工方案
放样开挖线
测量员根据设计图放样出挡土墙的基底平面，根据测量的基底平面放出开挖线。
基坑挖土方
本工程基坑土方采用挖掘机及人工配合进行开挖。基坑开挖配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。
在施工过程中，应根据实际需要设置排水沟及集水坑进行施工排水，保证工作面干燥以及基底不被水浸。
地基处理
基础施工前先进行基地地基承载力检测，若与设计地基承载力不符，则上报现场监理工程师和业主，进行基底换填或基础加深处理。地基承载力检测合格后，进行挡土墙基础混凝土的施工。
混凝土基础
混凝土采用沿槽浇筑，浇筑过程中，选用C20碎，严格控制配合比。
现浇墙身C20混凝土
现浇C20混凝土墙体与基础同时进行施工，采用台阶式基础时，台阶与墙体硬连接在一起同时浇筑，基底及墙趾台
阶转折处不得砌成垂直通缝，砌体与台阶壁间的缝隙应饱满。
墙身模板采用组合钢模拼装，横、竖围楞均采用①35钢管，用8义10cm的木材作斜撑进行支撑，墙身模板2米高之内为一次立模，超过2米高的可分二次或多次立模。当混凝土落高大于2.0m时，要采用串筒或溜槽输送混凝土入模，避免混凝土产生离析。混凝土采用运输车运至现场，在墙顶搭设平台，用吊机吊送混凝土至平台进行浇灌，混凝土浇灌从低处开始分层均匀进行，分层厚度一般为30cm，采用插入式振捣器横向振捣，振捣棒移动距离不应超过其作用半径的1.5倍（50型振捣棒为60cm），并与侧模保持5-10cm的距离，切勿漏振或过振。在混凝土浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。
C20混凝土浇灌过程中应派出木工、电工及试验工在现场值班，发现问题及时处理后方可继续浇筑混凝土。
混凝土强度件制作应在现场拌和地点或浇灌地点随机制取，每工作班应制作不少于2组试件（每组3块）。
C20混凝土浇灌完进行收浆后，裸露混凝土表面采用塑料布等防水材料覆盖并进行保温，对边、棱角部位的保温厚度应增大到面部位的2-3倍，混凝土在养护期间应防风防失水。达到设计强度的75%后方可拆除墙身侧模板，拆模时,必须特别小心，切莫损坏墙面。
伸缝缩、沉降缝及泄水孔的处理
现浇灌C20片石混凝土挡土墙、驳岸墙的伸缩缝和沉降缝宽2cm（施工时缝内夹2cm厚的泡沫板，施工完后抽泡沫板）每10~15m设置一道，从墙顶到基底沿墙的内、夕卜、顶三侧填塞沥青麻絮，深15cm。
挡土墙泄水孔为38PV管，泄水孔进周围铺设透水土工布进行包裹，出水孔铺设复合土工膜，下排泄水孔进的底部铺设30cm厚的粘土层并夯实。
技术要求
模板和脚手架
模板中的金属拉杆按竖向50cm、横向100cm设置，拉杆采用①14钢筋，两端焊接丝杆，可在设置拉杆处先埋设小塑料PVC管，供穿拉杆使用，拆模后管中填注同混凝土相同标号的砂浆。
模板在安装和浇注过程中应保持规定的线形，直至混凝土充分硬化，重复使用的模板应始终保持其线形、强度、不透水性和表面光滑，在浇注前模板内必须清理干净，并取得监理工程师的同意。
模板接缝：模板接缝应该保持线形的美观。接缝采用螺栓连接或扣件连接，对于接缝不严密的模板，在中间夹一层海绵或双面胶后，再用螺栓连接或扣件连接，并且模板的水平缝和垂直缝应贯穿整个结构物。
模板和脚手架的拆除
拆模应遵循先支后拆、后支先拆；先非承重，后承重的原则进行拆除。在模板拆除时，保证混凝土不致于因此损坏。
混凝土浇筑
(1) 、混凝土浇筑作业应连续进行，如发生中断，立即报告监理工程师。
(2) 、混凝土由高处自由落下的高度不得超过2m,当采用导管式溜槽时应保持干净，使用过程要避免混凝土发生离析。
(3) 、混凝土按水平层次浇注，用插入式振捣器时，捣实厚度不得超过30cm，同时要避免两层混凝土表面脱开。当分层浇注时，应在下层混凝土初凝前完成上层混凝土的浇注。
振捣
(1) 、振捣器根据实际情况，采用650振动棒(直径d=51mm,有效振动半径为直径的8〜9倍)，且工地配有足够数量良好状态的振捣器，以使发生损坏时备用。
(2) 、振捣器插入混凝土或拔出时速度要快插慢拔以免产生空洞。
(3) 、振捣器要垂直插入混凝土内，并要插入前一层混凝土里，进入底层深度50mm〜100mm,并进行横向的拖拽振捣。
(4) 、振捣器移动距离不得超过60cm(有效振动半径的1.5 倍)。
(5) 、对每一振动部位，必须振动到该处混凝土密实为止。密实的标志是混凝土停止下沉，不再冒气泡、表面呈平坦、泛浆，注意严禁过振或欠振。
养护
(1) 、C20混凝土浇筑后应在裸露混凝土表面采用塑料布等防水材料覆盖并进行保温。对边、棱角部位的保温厚度应增大到面部位的2—3倍。
(2) 、C20混凝土浇筑完后尽量晚拆模，拆模后采用塑料薄膜包裹，如温度低于0° C再用麻袋或棉被覆盖的方法进行养护。并严禁向混凝土及覆盖物上洒水。
(3) 、现场备好防风用彩条布、加热灯管等，必要寸施工完后即用彩条布将结构物周围密封搭成简易暖棚进行养护。
1.7钢筋工程施工方案
施工工艺：
除锈一调直一切断一弯曲成形一加工检查质量
质量标准：
1、钢筋的品种和性能，必须符合设计及有关标准的规
2、钢筋带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格降级使用或剔除不用，钢筋表面保持清洁。
3、钢筋的规格、形状、尺寸、数量、锚固长度、接头设置，必须配料单的要求。
4、钢筋骨架绑扎不能出现缺扣、漏扣现象。
5、直螺纹接头以外露一个完整丝扣为宜。
6、弯钩的朝向正确。绑扎接头符合施工规范的规定，其中每个接头的搭接长度不小于规定的长度值。
7、箍筋数量、弯钩角度和平直长度符合设计和施工规范要求。
8、钢筋搭接长度要求长短一致，满足搭接长度要求，要求搭接位置准确，标高一致，绑扎时拉通线进行绑扎，必
须调整到位。
9、钢筋绑扎的允许偏差见下表:钢筋绑扎允许偏差
项
次
项目
允许偏差(mm)
检验方法
1
受力
间距
±10
尺量两端，中间各一点，取

钢筋
排距
±5
其最大值
保护
层厚
度
基
础
±5
钢尺检查
柱、
梁
±3
钢尺检查
板、
墙
±3
钢尺检查
2
绑扎箍筋、横向钢
筋间距
±10
钢尺量连续三档，取最大指
3
钢筋弯起点位置
±15
钢尺检查

1.8浆砌块石施工方案
(1) 浆砌石施工流程
测量放样一基础整修一铺筑垫层一块石运输到位一选石料f砂浆拌制、运输一挡土墙砌筑一勾缝一养护
(2) 材料质量要求
砌体石料应坚实新鲜，无风化剥落层或裂缝，石材表面无污垢、水锈等杂质。除少量用于塞缝的片石外，块石要求上下两面平行且大致平整，无尖角、薄边，块厚应大于20cm,块石外露面需修琢加工。使用前，按照招标文件的要求进行其标号和物理力学指标的测定，并将测定结果书面报送工程师，经工程师同意后，方能用于工程。
(3) 、砂浆生产
砂浆严格按招标文件要求进行配料，砂的配料误差不得大于5%,水的配量误差不大于1虬砂浆应符合施工图的设计标号、和易性，具有良好保水性能。砂浆必须拌合均匀，一次拌料应在其凝结之前使用完毕。砂浆的配合比由试验确定并报工程师批准使用，并随拌随用。勾缝砂浆单独拌制，严禁与砌体砂浆混用。
砂浆采用砂浆拌和机拌制，拌和时间3分钟，局部少量砂浆用人工拌制，水泥和泥砂一起先干拌三遍，然后湿拌至色泽均匀止，用小斗车运送至砌石部位。
(4) 浆砌石砌筑
1) 砌筑前先将基底清理干净，砌筑采用座浆砌筑的方法施工，砌石前先在基础面上铺一层15cm厚的35混凝土垫层，然后再安放石块。浆砌石采用人工挑运块石、砂浆入仓，人工砌筑。在铺砌前，石料先洒水湿润，使其表面充分吸收，但不得残留积水。砌体基础的第一层石块应大面朝下，小面朝上，以便让砂浆挤满石块底部及四周的全部缝隙，砌体的第一层及其转角、交叉等处选用较大的平整毛石。石块分层卧砌，上下错缝，内外搭砌，不得采用外面侧立石块，中间填心的方法；每层大体找平，灰缝厚度一般20〜30mll1，较大的空隙先填满砂浆，后用片石等填塞，不得采用先摆碎石块后填砂浆或干填碎石块的施工方法，石块间不应相互接触;在砌筑过程中严格按工程师要求进行收坡或收台。砌石体转角处和交接处同时砌筑，对不能同时砌筑的面和与相邻砌筑段结合处，留置临时间断处，砌成斜槎。若砌筑因故停顿，则在新一层砌筑前清除浮浆，进行清扫，使新旧砌体紧密结合。浆砌石砌体凝固后，及时养护。
2）浆砌石施工中严格做到“平、稳、紧、满”四个字。平就是每一层要求水平上升，等高进行，不允许砌筑面因进度不同造成高差过大，同一层砌筑面的高差不大于1m，稳就是石块要砌得稳，石块安放得踏实稳当，不易动摇；紧就是石块与石块靠得严实，没有大的缝隙，空隙中的砂浆与小石块都填塞紧密；满就是砂浆要灌满石缝，防止产生干缝和虚缝。
3）勾缝：浆砌石表面勾缝将保持块石的自然接缝，力求美观、匀称、块石形态突出，表面平整。砌石勾缝的型式采用平缝，在砌体的隐蔽回填部位，可不做专门的勾缝处理。浆砌石砌筑后24h进行清缝，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，砌缝宽度为平缝15〜20mll1，竖缝20〜30mll1。勾缝前先将槽缝冲洗干净，并保持缝面湿润，勾缝用的砂浆要稠，避免凝固时收缩而与砌体脱离。
1.9铸铁闸门安装施工方案
1、闸门制造
闸门制造按施工图纸招标文件要求及有关闸门制造的规定规范执行。
2、制作方案
闸门制造在符合设计要求的制造资质等级的闸门制造单位定制。
3、闸门安装及调试
⑴闸门安装程序（闸门安装程序流程图）
⑵闸门埋件安装工艺闸门埋件的安装精度是闸门活动
自如、有效止水的关键，而且二期碎浇筑后无法调整，因此,必须严格保证安装精度符合设计要求及相关规范要求。
① 放线：用经纬仪根据建筑物的轴线，将闸门槽中心线和闸门孔中心线画在闸门平台上并弹上墨线，依据土建提供的标高点，在闸墩的下部做出标高标记。
② 底座安装：底座是闸门的下止水，工作面的水平度和标高尤其重要，为此，应在底座上划出中心线，并用水平仪进行找平、找正、校好标高。
③ 墩埋件的安装：墩埋件吊装就位后，先把找正样板安装在闸门平台上，在墩埋件上下两端互成90°的方位安装高速螺栓，并用钢丝找正墩埋件，其顺序为：利用调整螺栓先同时找正2个下游墩埋件，然后找正2个上游墩埋件。先找墩埋件的上、下两端，再复核中间各点（每1〜1.5m测一点）。
（3）闸门门叶安装
① 闸门门叶安装工艺
静平衡试验一防腐涂漆一导轮注油一安装止水橡皮一闸
门安装
② 吊装就位：由于闸门较重，施工中根据实际情况采用行车吊装。闸门安装用行车从闸门安装孔内放入，行车的钩绳提前改为单抽以保护吊装高度，同时提高效率，行车的作业位置在闸门平台上。安装前，应派人清除闸室及埋件的一切障碍物得以测底槛平直度，以闸室中心、线复测门槽内侧出水座、侧滚轮座的宽度、平直度，做好检测记录，吊运过程中若有变形，在安装进行彻底处理。
③ 门叶安装就位在槛上放两根同等高程道木，防止闸门吊入门槽内下降时，门叶底缘与底槛相碰，待门叶下降到一定位置后再撤去道木，待门叶放到底后，调整两侧，使止水压缩量应相同，底止水橡皮与底槛接触良好，底止水橡皮压缩量符合要求，并做好检测记录。
④ 在启闭机安装前，若条件允许可用临时起吊设备把门叶上下启动调整，若无条件，待启闭机安装好后再进行闸门调试直至闸门启闭机平稳、无震动、无异常声，止水橡皮压缩良好，无间隙，做好安装检测资料报业主和监理工程师验收认可，在调试过程中各转动部位加注润滑油，并向轨道与橡皮接触处冲水保护止水橡皮。
闸门安装完毕后，应对闸门进行无水情况下和静水全行程启闭调试。通过调试应做到：
无水情况下，滑道或滚轮运行时应无卡阻现象；偏心滚轮踏面经调整均在同一平面上，且与轨道接触良好；双吊点闸门的同步满足设计要求。在闸门全关位置，水封橡皮无损伤，漏光检查合格，止水严密。
在本项试验的全过程中，必须对水封橡皮与不锈钢水封座板的接触面采用清水冲淋润滑，以防损坏水封橡皮。
②静水情况下的全行程启闭调试应无水试验合格后进行。试验、检查内容与无水试验相同（水封装置漏光检查除外）
1.10草袋围堰施工方案
一、工艺流程
现场勘察一材料准备一测量放样f预埋木桩一编织袋
投放、堆码一筑土振捣一防水布铺设一围堰加固。
二、施工方法
1、进行现场勘察，查看现场水文地质情况，选择、准
备好合适的材料。
2、根据图纸、基槽开挖放坡程度及工作面等进行测量放样，确定出围堰位置。
3、投放袋装量为袋容量1/3~1/2的编织袋，编织袋投放前尽可能清除堰底河床上的杂物、树根、杂草等，以减少渗漏；袋应用麻绳或绑扎丝绑扎，并进行平整。投放编织袋时不宜采用抛投，应采用顺坡滑落的方式，并要求上下层互相错缝，且尽可能堆码整齐，在水中投放编织袋，可用一对带钩子的杆子钩送就位，当围堰至水中心时由于流水面减小而水流流速变大时，外侧丝袋可装小卵石或粗砂以免冲走。编织袋应顺坡送入水中，以免离析，造成渗漏。投放编织袋的同时要预埋好用于加固杆件拉结的铁丝或钢筋等拉结件。
堰堤的宽度、坡度应视水的深度和流速而定，一般堰顶宽度要保持在2~3米的宽度，堰堤外侧放坡堰堤内侧放坡1:0.2 〜1:0.5。
4、编织袋堆码到一定长度时，要注意及时填筑抗渗性能较好的土（粘土）。填筑土方时，要注意填筑速度，不宜超过码袋的速度，应保持一定的距离，以免编织袋直接落在松散填土上，但也不宜太滞后，否则投袋码袋不方便。在填筑（粘土）时不要直接向水中倒土，而应将土倒在已出水面的堰头上，自河床的浅水侧逐步向深水方推进，严防涌水，避免堰堤坍塌是围堰成败的关键，为此筑土时，应同步进行振捣振实，以减少渗漏，加强堰堤的强度和稳定性。
5、待围堰合拢成型后，用防水布将围堰外侧进行整体包封，防水布要保证一定量的搭接长度，以减少渗漏，避免编织袋、筑土被水冲刷流失。防水布的河床端和堰顶端，要用编织袋压牢，以免被流水冲刷走或被风吹跑。
6、为保证围堰结构的稳定性，安全性，应及时对围堰
进行加固处理。
三、注意事项
1、填筑堰堤的材料采用抗渗性能较好的土，以利阻水、减少漏水、渗水。
2、当水深无法正常清淤除杂时，编织袋的投放速度和筑土速度不宜过快，应尽可能利用编织袋和筑土把淤泥挤跑。如果编织袋和填土直接落在淤泥上，围堰内排水后容易使堰堤发生位移，致使堰堤整体性垮掉，将可能带来严重的人员伤亡和经济财产损失。
3、为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的弧形。
4、为应对紧急情况，应备足编织袋、斗车和木桩等应急物资设备；相关管理人员保证24小时内能够联系上并随
时到场；组织好应急救助队伍等准备工作。
1.11乔木香樟及垂柳栽植施工方案
1、审图：确定苗木栽植位置，领会各品种配置关系，掌握栽植密度。并与艺术工程师现场沟通，确认实际栽植位置、品种、规格及数量。
确定工程量：作为采购计划和栽植计划的依据。
采购计划：项目施工负责人签字后申报给苗木部。
放线原则：
1. 依据图纸现场放线；
2. 边线要保持曲线围合；疏密有秩、不得等距离定点。
2、散苗：苗木进场验收，实行每木检尺、并检查土球(规格、假坨、土球松散)、分枝点、根系完整度、外形损伤、病虫害等指标，填写验收记录，保存必要影像资料。
3、施工：
1. 设备及工具：吊车、小型挖掘机、汽油机打药机、充电式电钻一个、修枝剪、手锯、铁锹、铁锤等。
2. 材料：叉杆、木桩、铁线、草炭土、复合肥、有机肥、Feso4、生根剂、吊袋及营养液、蒸腾抑制剂。
3. 工序：
(1) 定点、挖坑：由有经验的工程师在艺术工程人员的指导下确定每个树种栽植的区域、用白灰或草绳圈定区域边线，然后在圈定区域用木桩定点。专人指挥钩机挖坑、注意栽植区域、控制树坑规格、以降低回填土方量和树坑修整量。疏密度合理、由艺术工程师掌控艺术效果。
(2) 吊卸树木：由专业工程师负责、注意每棵苗木的特
点，重点做到树木搭配合理、尽量减少二次调整，最大程度做到一次性达到景观效果，另注意操作的安全。
(3) 拌合肥料：将草炭土、复合肥、有机肥与土壤充分拌合预备回填。
(4) 修枝摘叶：展叶季节需摘除80%的树叶、并对过密枝、病虫害枝、损伤枝、内堂枝、徒长枝、重叠枝、影响外形的枝条进行修剪。
(4)栽植：苗木入穴前喷生根剂。注意拌合后的草炭土及复合肥、有机肥尽量贴近土球周围，树木扶正，填土至树坑约2/3高度后踩实等待浇水后再回填。
围树穴：每个品种栽植区域内标准一致、禁止大小不一,并要保持树穴平面水平。
支撑：采用三角支撑、打牢地桩。
浇水：尽量浇透水、达到土球浸透为原则，第二次补水于第二天进行，第三次于5-7天内进行。
加固土堰、为下次浇水做准备。并与每次浇水沉降后散失干土封闭裂缝。
其它强制保活措施：树木展叶期间喷洒蒸腾抑制剂、并
挂吊带。有条件对珍贵树种采取树冠喷雾。
另注意事项：叉杆病虫害的检查及处理预案、水质的进场检测及水源地的监管、苗木超量进场应急预案。
1.12宾格网护坡施工方案
宾格施工工艺流程：放线定位一做宾格网垫的1:2坡一夯实边坡一挖网箱基槽一人工清槽一监理验槽验坡一下宾格网反滤土工布一下绑扎好的网箱笼一装填石料一网箱封盖一摆放组装好的宾格网垫一装填石料一封网垫盖。
1、放线挖基槽
&根据图纸要求河底宽度，这一数据必须保证。以已完工的档土墙为一端，在河底高程上向对岸量25nl为宾格网成型后的坡角。
b以坡角线为基准，根据宾格网垫厚度300mm向上做1：2坡。并以河底高程为基准挖Im*1m网箱槽。
c为控制准确坡度，做1： 2坡度三角板，斜边（坡）长度22m,两直角边可以灵活掌握，方便使用即可。为确保1：2坡度准确，使用过程中要经常检查坡度三角板是否变形。
d按水面线高程在坡上每15-20m钉一木桩，并拉白线供装填格宾网时使用。
e小挖掘机基槽开方时留30-50mm余量，然后以人工完成最后成型工作，以保证基槽尺寸准确。
2、土工布铺设
a在经过验收的基槽内或1： 2的土坡上铺设土工布时,
应保证槽内及坡上无水、无杂物。
b两块土工布中间的搭接不得少于200mm。
c下雪天应停止铺筑，雪后复工时，应严防冻土、冰块和积雪混入料内。
d铺设时，自下游侧开始依次向上游侧进行，上游侧织物应搭接在下游侧织物上。
。土工布应避免张拉受力、折叠、打皱等情况发生
三土工织物铺设前应进行复验，质量必须合格，有扯裂、蠕变、老化的土工织物均不得使用；
3、格宾网箱施工
A —般规定
a格宾网箱的基底及其密实度，基础网箱入土深度和轮廓线长度及宽度，均应符合设计要求，网箱上高程即河底高程。
b现场如遇较差的地基土质时，应另作地基处理，处理后的地基承载力必须符合设计要求。
c铺设防渗土工膜施工要求与网垫相同。
d格宾墙墙后填料应符合设计要求，墙后还土宜分层夯实，每层还土厚度宜控制在20cm左右。
B组装格宾箱。
a间隔网与网身应成90°相交，经绑扎成长方形网箱
组或网箱。
b绑扎线必须是与网线同材质的钢丝。
C每一道绑扎必须是双股线并绞紧。
d构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求：
1间隔网与网身的四处交角各绑扎一道
2间隔网与网身交接处每间隔25cm绑扎一道；
3间隔网与网身间的相邻框线，必须采用组合线联结，即用绑扎线一孔绕一圈接一孔绕二圈呈螺旋状穿孔绞绕联结。
e网箱组间连接绑扎，应符合下列要求：
1相邻网箱组的上下四角各绑扎一道;
2相邻网箱组的上下框线或折线，必须每间隔25cm绑扎
一道；
3相邻网箱组的网片结合面则每平方米绑扎2处；
4在绑扎相邻边框线下角一道时，如下方有网箱组，必须将下方网箱一并绑扎，以求连成一体；
C填充料施工
a格宾网箱内填充料的规格质量，必须符合设计要求。
b必须同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满。
c填料施工中，应控制每层投料厚度在30cm以下，一般一米高网箱分四层投料为宜。
d顶面填充石料宜适当高出网箱，且必须密实，空隙
处宜以小碎石填塞。
e填充材料容重应达1.70吨/立方米
h裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。
D网箱封盖施工
a封盖必须在顶部石料砌垒平整的基础上进行。必须先
使用封盖夹固定每端相邻结点后，再加以绑扎。
b封盖与网箱边框相交线，应每相隔25cm绑扎—道。
3、格宾护垫的施工
a格宾护垫一般护坡或护底，首先按设计要求做1： 2削坡并平整铺设面，坡面或基地面应平整、密实、无杂质。
b现场如遇较差的地基土质时（如遇流、沙淤泥等），应另作地基处理后再铺设护垫。
c铺设防渗土工膜施工应符合设计要求，应自下游侧开始，依次向上游侧平展铺设，避免土工膜打皱，上游侧织物应搭接在下游侧织物上不得少于lOOmnio
d±H织物铺设前应进行复验，质量必须合格，有扯裂、蠕变、老化的土工织物均不得使用；
e±H织物层铺设完毕，应尽快铺设上一层堤料。
a间隔网与网身应成90°相交后，才可绑扎成护垫状，绑扎线必须是与网线同材质的钢丝。每道绑扎必须是双股线
并绞紧。
b护垫组的间隔网与网身间绑扎道必须符合以
