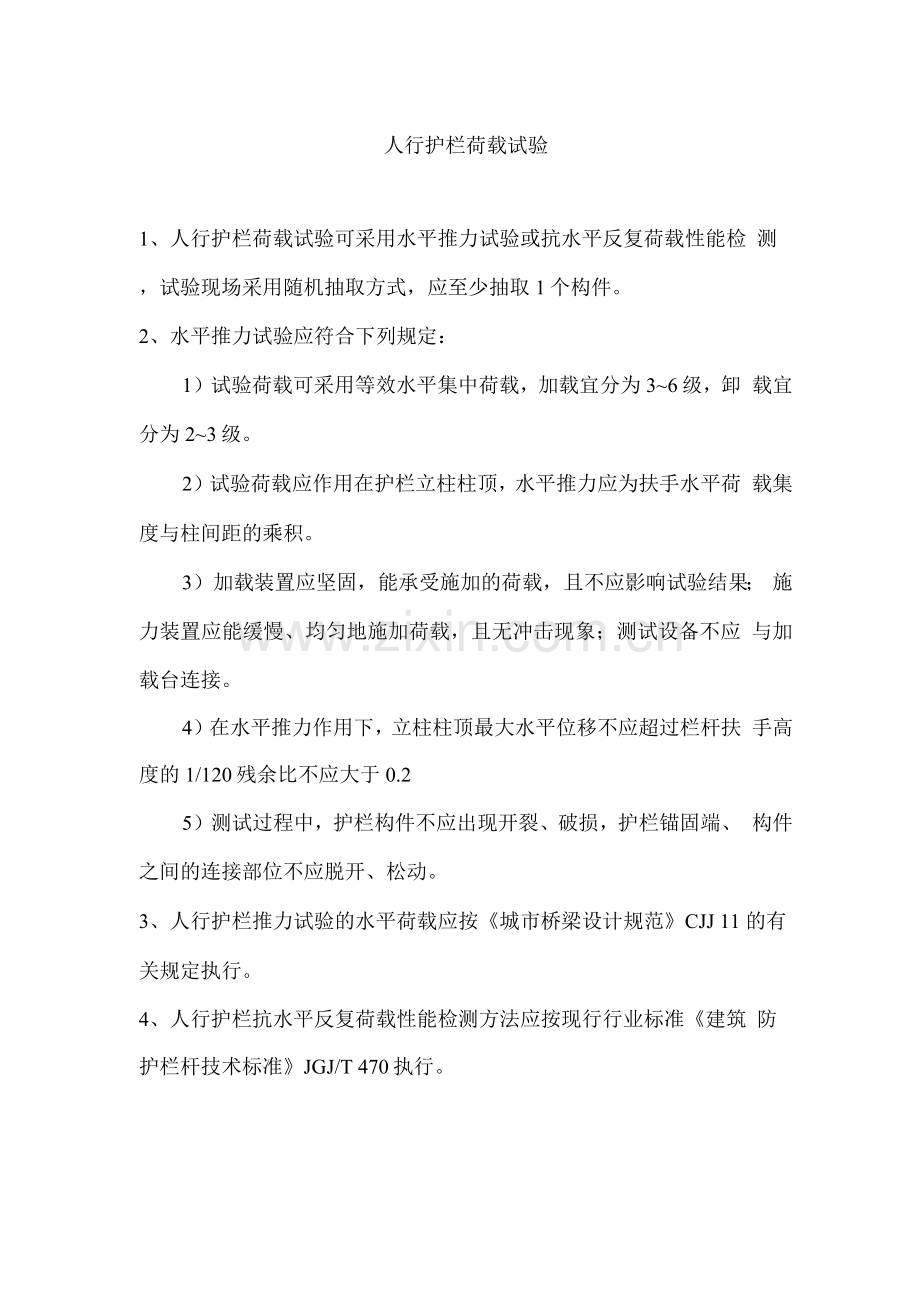

人行护栏荷载试验.docx

人行护栏荷载试验
1、人行护栏荷载试验可采用水平推力试验或抗水平反复荷载性能检 测，试验现场采用随机抽取方式，应至少抽取1个构件。
2、水平推力试验应符合下列规定：
1）试验荷载可采用等效水平集中荷载，加载宜分为3~6级，卸 载宜分为2~3级。
2）试验荷载应作用在护栏立柱柱顶，水平推力应为扶手水平荷 载集度与柱间距的乘积。
3）加载装置应坚固，能承受施加的荷载，且不应影响试验结果； 施力装置应能缓慢、均匀地施加荷载，且无冲击现象；测试设备不应 与加载台连接。
4）在水平推力作用下，立柱柱顶最大水平位移不应超过栏杆扶 手高度的1/120残余比不应大于0.2
5）测试过程中，护栏构件不应出现开裂、破损，护栏锚固端、 构件之间的连接部位不应脱开、松动。
3、人行护栏推力试验的水平荷载应按《城市桥梁设计规范》CJJ 11 的有关规定执行。
4、人行护栏抗水平反复荷载性能检测方法应按现行行业标准《建筑 防护栏杆技术标准》JGJ/T 470执行。
