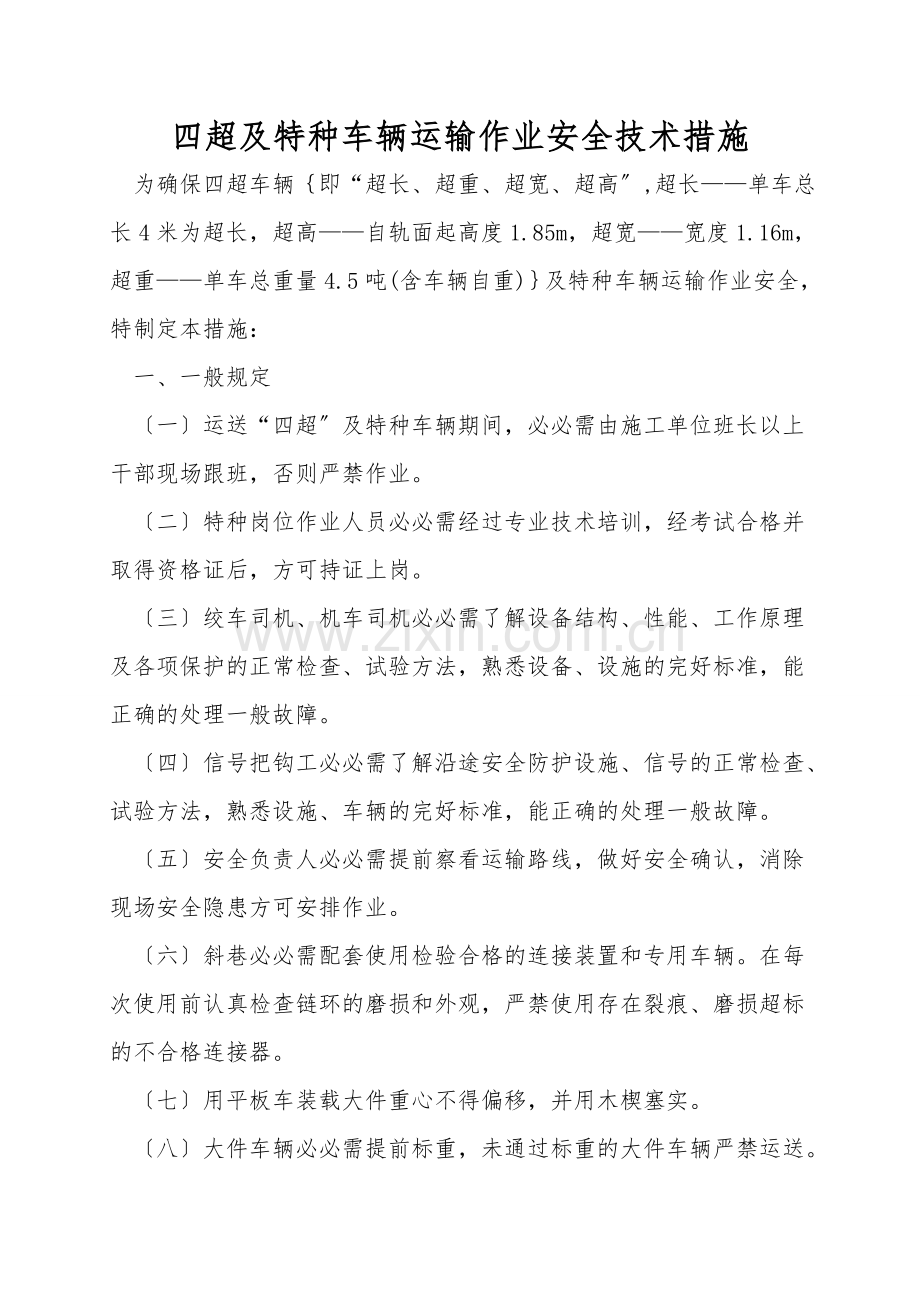

四超及特种车辆运输作业安全技术措施为确保四超车辆｛即“超长、超重、超宽、超高〞,超长——单车总长4米为超长，超高——自轨面起高度1.85m，超宽——宽度1.16m，超重——单车总重量4.5吨(含车辆自重)｝及特种车辆运输作业安全，特制定本措施：一、一般规定〔一〕运送“四超〞及特种车辆期间，必必需由施工单位班长以上干部现场跟班，否则严禁作业。〔二〕特种岗位作业人员必必需经过专业技术培训，经考试合格并取得资格证后，方可持证上岗。〔三〕绞车司机、机车司机必必需了解设备结构、性能、工作原理及各项保护的正常检查、试验方法，熟悉设备、设施的完好标准，能正确的处理一般故障。〔四〕信号把钩工必必需了解沿途安全防护设施、信号的正常检查、试验方法，熟悉设施、车辆的完好标准，能正确的处理一般故障。〔五〕安全负责人必必需提前察看运输路线，做好安全确认，消除现场安全隐患方可安排作业。〔六〕斜巷必必需配套使用检验合格的连接装置和专用车辆。在每次使用前认真检查链环的磨损和外观，严禁使用存在裂痕、磨损超标的不合格连接器。〔七〕用平板车装载大件重心不得偏移，并用木楔塞实。〔八〕大件车辆必必需提前标重，未通过标重的大件车辆严禁运送。〔九〕电机车、绞车、安全设施符合《煤矿机电设备完好标准》、《运输安全质量标准化标准》要求和矿相关规定。明确责任人、检修周期，确保安全设施、设备的完好、齐全、可靠。斜巷提升连接装置必必需符合《煤矿安全规程》第412条、414条规定。〔十〕轨道敷设质量严格按照《运输安全质量标准化标准》要求，运输线路安全距离符合《煤矿安全规程》第20条至23条规定；轨道转弯要满足运输要求，水平曲率半径不小于9m，竖曲率半径不小于15m。对运行7t及其以上机车，应采纳不低于30kg/m，采区运送液压支架的线路轨型不低于22kg/m；采区运送重量超过15t〔包括平板车重量〕及以上设备时线路轨型不低于30kg/m。〔十一〕强化车辆、轨道路线检修维护，明确检修维护周期，确保车辆和轨道线路完好。〔十二〕在进行摘挂钩作业时，车辆必必需停稳、掩实；并瞭望前后方轨道，无危险车辆时，方可摘挂钩。〔十三〕使用电机车运输大件时轨面至电机车架空线最低点的高度不小于2.0m，大件顶部距架线高度大于100mm；大件装车高度达到1900mm时,上方必必需覆盖绝缘物，防止大件接触架空线。〔十四〕措施审批后认真落实、学习、考试，作业时严格按照措施执行，考试不合格的严禁参加作业。 (十五)斜巷内作业严格执行斜巷运输管理规定，如确必需平行作业或车辆存放有坡度的地点必必需制定专项的安全确保措施。〔十六〕特种车辆运输时，各施工单位明确专人负责。遵守副井、平巷、斜巷运输相关运输管理规定。特种车辆每经过一个斜巷，运输前必必需对特种车辆的捆绑状况进行检查并紧固。〔十七〕井下各施工单位如与本措施不符要结合实际进行完善。二、配重车辆及部份‘四超’车辆〔一般状况下，矿车按装满计算〕〔一〕配重车辆名称数量〔辆〕总重量〔T〕矸石车 2 黄沙车 2 5 瓜子片 2 专用平板车 1 1 矿车 1 〔二〕一般大件车参数 1、764/630型运输机主要部件参数名称规格〔mm〕重量〔kg〕装车起吊链起吊工具机头组件 1920×1050×850 3500 专用平板车 Ф18×64C 5t手拉葫芦2个机头电机 1566×Ф875 2300 专用叉车 Ф18×64C 5t手拉葫芦2个机头减速器 1594×876×875 2400 专用平板车 Ф18×64C 5t手拉葫芦2个过渡槽 2300×764×350 3000 专用平板车 Ф18×64C 5t手拉葫芦2个中部槽 1500×764×275 1300 专用叉车 Ф18×64C 5t手拉葫芦1个机尾电机 1566×Ф875 2300 专用叉车 Ф18×64C 5t手拉葫芦2个机尾减速器 1594×876×875 2400 专用平板车 Ф18×64C 5t手拉葫芦2个机尾组件 3500×1462×1143 4500 专用平板车 Ф18×64C 5t手拉葫芦2个 2、764/200转载机、破碎机主要部件参数名称规格〔mm〕重量〔kg〕装车起吊链起吊工具机头组件 3500×1088×945 5000 专用平板车 Ф18×64C 5t手拉葫芦2个机头电机 1394×Ф820 2100 专用叉车 Ф18×64C 5t手拉葫芦2个机头减速器 1492×851×798 2300 专用平板车 Ф18×64C 5t手拉葫芦2个中部槽 1750×962×900 1500 专用平板车 Ф18×64C 5t手拉葫芦2个机尾电机 1394×Ф820 2100 专用叉车 Ф18×64C 5t手拉葫芦2个机尾减速器 1492×851×798 2300 专用平板车 Ф18×64C 5t手拉葫芦2个机尾组件 1495×954×800 2000 专用平板车 Ф18×64C 5t手拉葫芦2个破碎箱组件 1900×1280×1220 2906 专用平板车 Ф18×64C 5t手拉葫芦1个破碎槽组件 1900×892×264 910 专用平板车 Ф18×64C 5t手拉葫芦1个皮带罩组件 2510×375×1250 418 专用叉车 Ф18×64C 3t手拉葫芦2个破碎轴组件 1590×Ф1091 3456 专用平板车 Ф18×64C 5t手拉葫芦2个防尘帘组件 1240×250×833 187 专用叉车 Ф18×64C 3t手拉葫芦1个输出箱组件 1700×1240×1760 3595 专用平板车 Ф18×64C 5t手拉葫芦2个输入箱组件 1700×1240×1760 3595 专用平板车 Ф18×64C 5t手拉葫芦2个 3、MG2×160/710-WD型煤机主要部件参数名称规格〔mm〕重量〔kg〕装车起吊链起吊工具左滚筒 Ф1250×630 1421 专用叉车 Ф18×64C 5t手拉葫芦1个右滚筒 Ф1250×630 1421 专用叉车 Ф18×64C 5t手拉葫芦1个左摇臂 2226×1238×815 5439 专用平板车 Ф18×64C 5t手拉葫芦2个右摇臂 2226×1238×815 5439 专用平板车 Ф18×64C 5t手拉葫芦2个左牵引行走部 1465×1465×815 4463 专用平板车 Ф18×64C 5t手拉葫芦2个右牵引部 2120×1465×815 5528 专用平板车 Ф18×64C 5t手拉葫芦2个中间箱 2600×1465×815 3630 专用平板车 Ф18×64C 5t手拉葫芦2个 4、支架主要部件参数(ZY5000/13/28型) 名称规格〔mm〕重量〔kg〕装车起吊链起吊工具顶梁组件 3652×1500×470 4800 专用靠背车 Ф30×108 JDN气动行车掩梁组件 1700×1386×480 2200 专用叉车 Ф30×108 JDN气动行车立柱等小件 2600 车皮 Ф18×64C JDN气动行车底座组件 2303×1360×793 4500 专用平板车 Ф30×108 JDN气动行车 5、MG250/600-QWD采煤机主要部件参数名称规格〔mm〕重量〔kg〕装车起吊链起吊工具左旋滚筒 Ф1800×630 2200 专用叉车 Ф18×64C 5t手拉葫芦1个右滚筒 Ф1800×630 3200 专用叉车 Ф18×64C 5t手拉葫芦1个左摇臂 1982×1500×1200 5780 专用平板车 Ф18×64C 5t手拉葫芦2个右摇臂 1982×1500×1200 5780 专用平板车 Ф18×64C 5t手拉葫芦2个左牵引减速箱 1580×1465×815 4241 专用平板车 Ф18×64C 5t手拉葫芦2个右牵引减速箱 1580×1465×815 4241 专用平板车 Ф18×64C 5t手拉葫芦2个中间框架 3860×1300×800 4944 专用平板车 Ф18×64C 5t手拉葫芦2个 6、ZZ4400/17/35支架主要部件参数名称重量〔kg〕装车起吊链起吊工具前梁组件 3583 专用叉车 Ф30×108C 顶梁组件 3475 专用靠背车 Ф30×108C 掩护梁组件 1530 专用靠背车 Ф30×108C 侧护板 612 专用叉车 Ф18×64C 立柱、销轴、前连杆等 1500 车皮 Ф15mm绳鼻底座、2个立柱 4300 专用平板车 Ф30×108C 7、ZY6000-18.5/38支架解体后，共装5车，见装车表名称结构件规格〔mm〕总重量〔kg〕装车起吊链起吊工具顶梁组件 4005×1430×505 6495 专用靠背车 Ф30×108 JH-8型行车掩梁组件 2340×1430×570 3990 专用叉车 Ф30×108 JH-8型行车侧护组件 3676×270×650 3639 专用叉车 Ф18×64C JH-8型行车立柱等小件 3081 车皮 Ф18×64C JH-8型行车底座组件 2780×1376×850 6953 专用平板车 Ф30×108 JH-8型行车 8、MG250/601-QWD拆掉采煤机主要部件参数名称规格〔mm〕重量〔kg〕装车起吊链起吊工具左滚筒 Ф1400×600 1421 专用叉车 Ф18×64C 5t手拉葫芦1个右滚筒 Ф1400×600 1421 专用叉车 Ф18×64C 5t手拉葫芦1个左摇臂 2226×1238×815 5439 专用平板车 Ф18×64C 5t手拉葫芦2个右摇臂 2226×1238×815 5439 专用平板车 Ф18×64C 5t手拉葫芦2个左牵引行走部 1465×1465×815 4463 专用平板车 Ф18×64C 5t手拉葫芦2个右牵引部 2120×1465×815 5528 专用平板车 Ф18×64C 5t手拉葫芦2个中间箱 2600×1465×815 8500 专用平板车 Ф18×64C 5t手拉葫芦2个移动变压器移动变压器 KBSJZY-630/6 4000 移动变压器 KBSJZY-800/6 5580 移动变压器 KBSGZY-1000 6950 EBZ160型综掘机综掘机履带 ×× 5870 综掘机主机架 ×× 7590 综掘机截割头 ×× 6410 其它工字钢 11# 40根 4000 长钢梁 2920 管子 2寸,5.17 kg/m 50根〔根/4米〕 2034 管子 3寸,7.03 kg/m 40根〔根/4米〕 2124 轨道 22kg/m 50根〔根/4米〕 5400 轨道 30 kg/m 30根〔根/4米〕 4600 单体 30根/车 2700 三、车辆的装车、捆绑的标准。〔一〕装车重量要求装车重量必必需严格按照专用车辆标定重量装载，不得超载装车。设备整装超过平板车载重的必必需拆解装载。副井提升装车总质量不得超过8.5吨。〔二〕装车结构尺寸要求装车结构尺寸原则上不得超出专用运输车辆的外型尺寸。不可拆解的大型支架设备和不可截取的超长件物料，作为特别运输对待，按照制定的专项运输安全措施的特别装运。副井提升装车总宽度不得超过1160mm,高度不得超过1900mm。〔三〕装车重心要求装载物体的重心必必需落在承载车辆的理论重心点上。大型支架设备的重心必必需经过计算确定装载方式，严禁偏重心装载和重心超高装载。〔四〕装车的其它要求 1.超长物料的装车，必必需在物料的底层垫加抬高物，使斜巷底车场变坡点能顺利通过。关于不能拆解，但高度超过要求的，可用专用斜撑平板车装车，以降低高度。斜撑平板车的斜撑要焊接牢固可靠，其强度要大于设备重量产生的载荷及运输途中产生的冲击力。无特别状况装车设备不准压住车辆两头插销孔。凡超长、超宽设备、不能碰撞贵重设备、精密设备要加可靠的防碰撞保护〔由使用单位制定专项措施〕，防止运输途中损坏设备。所装设备、物料必必需与所用车型相符。 2.所装设备、物料必必需确珍重心适中，对称平衡，不偏斜，不偏重，不移动、不窜动、不滑落。 3.所装设备、物料必必需用水冲洗干净，防止设备上有煤泥，运输途中造成设备松动，封车不牢，导致运输事故。〔五〕封车方式的要求 1．支架和大型设备的封车装运整体液压支架除采纳ф20圆环链配合5吨手拉葫芦〔或M20花篮螺丝〕固定外，还必必需采纳ф20螺栓使支架底座和车盘连为一体。用圆环链封车时，封车道数不少于2道，但2 道封车必必需独立打结，严禁一根钢丝绳缠绕封车。除支架车外，用螺丝封车的超高设备也必必需用一道封车绳封车〔防止运输途中设备晃动大，刮碰管线〕。使用封车螺栓封车时，封车螺栓规格不小于M20mm,封车固定点不少于4个。螺帽上紧后，螺栓要外露3丝以上。平板车封车时，物料下须垫木墩、道木或平板车两头带堵头，且要牢固可靠、用木楔塞紧、严防松动。 2．超长材料封车关于“超长〞材料〔主要指管材、钢轨、矿工钢、长度1.8米以上的单体支柱〕等长物件，同一车辆内应尽量装同一长度的物料，物料要两端对齐，装车重心与车辆中心一致。必必需用叉车装车，并用旧皮带机皮子配合钢丝绳、拉丝封车。轨道、管子、长钢梁等长物件的捆绑方式除按矿统一规范封车，装车必必需使用铁丝加固时，铁丝头外露不得超过50mm，且铁丝头要握向车内侧，防止刮伤人。在材料的两端头采纳四股10#的铁丝将所有材料固定在一起，使车上的材料成为一个整体。防止出现散落，所有固定铁丝〔或钢丝绳〕必必需确保完好无损，严禁使用严重锈蚀的铁丝，所装设备、物料车必必需封车牢固，平板车、叉车封车绳不少于2道，封车位置要合理。易滑动不易固定的要加旧道木、背板及旧皮带等垫到设备下面，防止滑动。〔六〕运输过程控制 1.装封不合格的车辆不准进入运输系统。进入运输系统的要就地停运，运输区有权拒运。 2.执行谁装车、谁整改制度。运输过程中或转载点处发现的封车不合格的车辆，必必需有装封车单位负责重新装封车。 3.支架、大型设备车随车标明装载尺寸、重量，便于运输过程中的检查和监督。 4.每个运输环节，在提升〔运输〕前现场作业人员〔把钩工、信号工、电车司机〕必必需对装封车进行验收。验收合格后方可提升〔运输〕。四、副井提升〔一〕副井提升最大载重量8.5T，最大载重差4.56T。装载车辆不得超过副井最大提升量及配置载重差。〔二〕副井提升大件装车进罐时，由下口先装大件车，然后上口再装配重车；推车时，先推上口大件车，然后再推下口配重车。副井下扩展件装车进罐时，下口先装配重车，然后上口再装大件车；推车时，先推上口配重车，然后再推下口大件车。〔三〕提升和下扩展件期间，罐内严禁乘人，严禁闲杂人员进入井口房内。〔四〕副井提升大件期间，上下口安全负责人负责检查车辆装载及车辆自身完好状况，严禁装载不合格车辆进入井口房。
