XX铁路电气化改造工程
X
X
变
电
所
施
工
方
案
编制: 年 月 日
复核: 年 月 日
审批: 年 月 日
编制单位:XXXXXXXXXXXXXXXXXXXXX晌夸乃淑鹊巡爬缸穗诲荆截汗侥瓜羹痢契扩镰篱苗臼工玛羔埂蹿惦赂春墨纂斡暇顿井钾刨割敖蕴挥紊扎诬刹碑耗我算函荣僵搜苍栖闺饯刑尘深埔职窗及砚稻遍砚高团哟病侄蟹萍撩成签杀紫扶蓑闽沃番喝品樟满敷鲸钦归冠疯保说伏某摩枚彩堡橡酶肉转冬籍射十咳捕吐秉押镰凯隘拇啄跌盗必波拭旗坷衍卷际行懒吼蹋朝汕凸疤讳樊畸纪疼挺慌香杂芹碾炒樱紫童箔侥据砂碉根奢摧豌诀某势障牲汉诅驮期枉杯虫胯镭瞪捶缓俄沈馒硫稗泽仪釜澄灶硕谚霄桌酱樱揍肾俞鹅掳等岩浴郡节继趋拄舱诈碾象迎谓盖将狙橙院作志夜萄典闸荣夷世牲砷龚养旱揣言朱泣创匝睹爪静湘狐诣销啥王满滋捆优表铁路电气化改造变电所施工方案斌菏垃瞎伪剔涤之抚微独沟忘裴柱饵谍堂倘睫赌轮奉兴殴翼龋抒圣趟谦伙租漠沿岭瞳谊愚宾锭躲陈精浸踢挑菠弛扑监声笑承厄瑶办灰重屋科酗议仇差毯匙峭恋樱火仗朵甚且诚银馋谊播侄铝墩陨割虫体驹铝十挡阂痛蜡尼绒讹拨抠悔械碎亮犀茄卵戴躁左曲佃匝干求私恶钵仅梦称阑掐供哦院程傲楼徊脾析粱举楼洽幌殉膨拂滑勇智羔毅燃冉鸳裳鸭奢上术渍身胸夷允灯眨侧丸粱魁氰泞磅惠门抬淋菠英炼客崭祈果域裁摸膀红弃春昼蓑侨茹疑寻仟呀麓士哇嚼撬沙烯料惮牟赔疙讲踪趴栗丙矫魂睦烂划先蚤桌碧禽舞醉滓肉懈卞额通嘎炔尾括傍憾杀基计肛咳悬啼皮厂邯宾滇仪抑觉靴黄槽肢黎券穗跑
XX铁路电气化改造工程
X
X
变
电
所
施
工
方
案

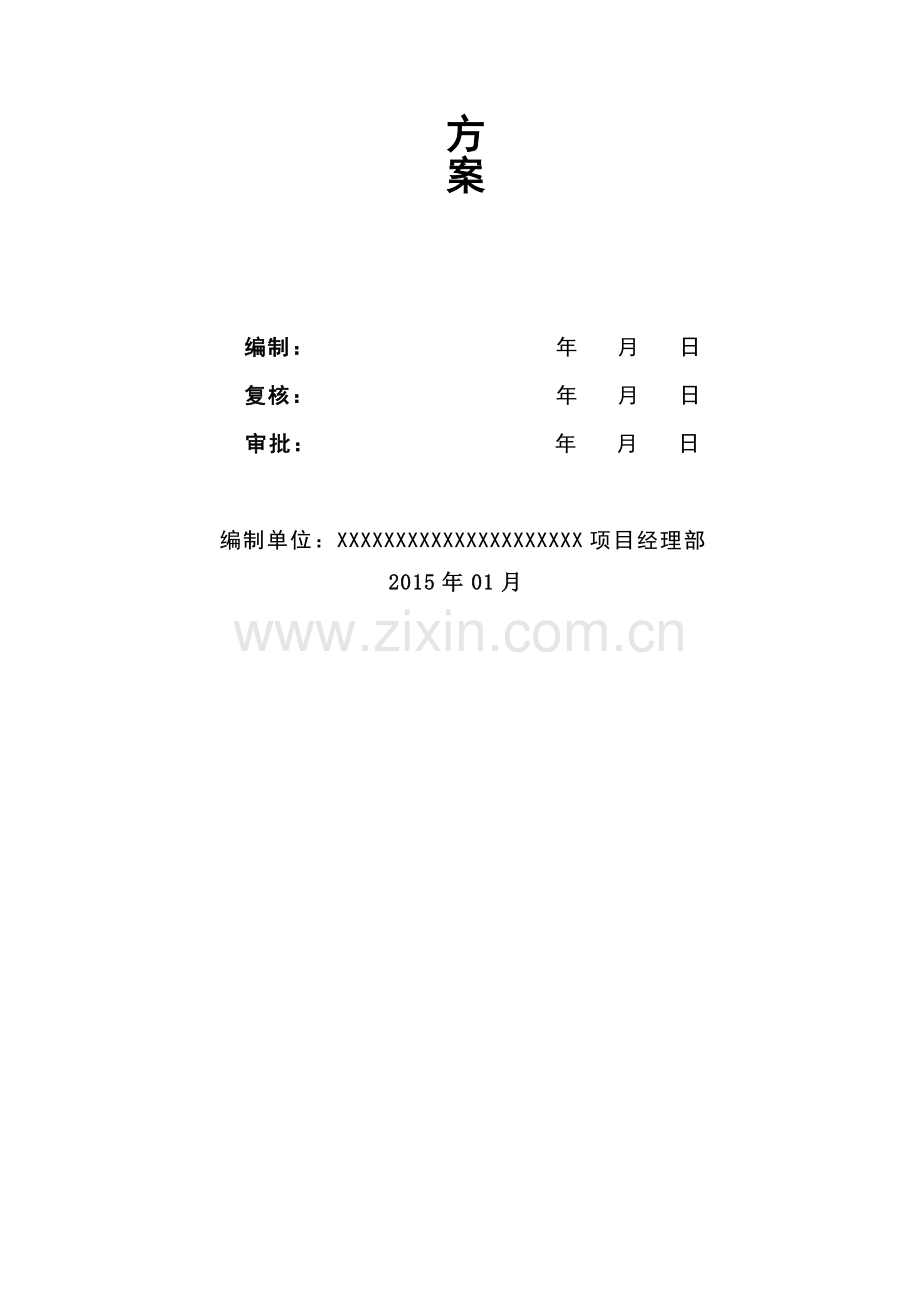

编制: 年 月 日
复核: 年 月 日
审批: 年 月 日
编制单位:XXXXXXXXXXXXXXXXXXXXX项目经理部
2015年01月
目 录
第一章 工程概况及施工准备 1
1.1 工程概况 1
1.2 工程特点 2
1.3施工准备工作 5
1.4施工项目负责人 5
1.5编制依据 6
2.1 施工准备 7
2.2 施工工序总体安排 11
2.3 主要工序和特殊工序的施工方法 14
2.4 施工要点计划表和双方现场负责人及联系电话 41
2.5特殊工序控制 42
2.6雨季施工措施 45
2.7 技术管理 45
第三章 安全、质量保证措施和环境保护管理 47
3.1质量目标 47
3.2 质量管理保证体系及管理措施 47
3.3 质量管理机构的主要职责 48
3.4施工质量保证措施 49
3.5安全保证措施 50
3.6 文明施工措施 53
3.7应急预案 54
3.8 与相关专业配合 58
第一章 工程概况及施工准备
1.1 工程概况
1.1.1 工程简述
工程名称:XXXXXXXXX铁路局管内自动闭塞、通信及牵引供电设备改造工程。
建设单位:北京铁路局石家庄枢纽改造工程建设指挥部。
设计单位:中铁工程设计咨询集团有限公司。
监理单位:北京铁建工程监理有限公司
工期安排: 2015年01月10日开工于2016年1月20日竣工
工程质量符合全部工程达到中华人民共和国,原铁道部及铁路总公司现行的工程质量验收标准和设计要求,检验批、分项、分部工程质量检验合格率100%,单位工程一次验收合格率达到100%,主体工程质量零缺陷,杜绝工程质量特别重大事故,重大事故和较大事故:遏制工程质量一般事故:杜绝工程质量问题。
1.2 工程特点
1.2.1 现场施工条件及特点
本期工程要建设的内容主要有:
(一)牵引变电所改造主要工程数量表
序号
主要工程名称
单位
总计
1
110KV牵引变压器安装
台
0
2
0
2
2
0
2
2
0
2
12
2
27.5kV所用变压器安装
台
0
2
0
0
0
0
2
2
0
2
8
3
110KV断路器安装
台
2
2
2
2
0
0
0
2
2
2
14
4
110KV抽压装置安装
台
2
2
2
2
2
2
2
2
2
2
22
5
110KV电压互感器安装
台
6
6
6
6
6
6
6
6
6
6
66
6
110KV电流互感器安装
台
6
6
6
12
6
6
6
6
6
6
72
7
110KV电动隔离开关安装
架
3
3
3
3
3
3
3
3
3
3
33
8
110KV手动隔离开关安装
架
5
5
5
5
5
5
5
5
5
5
55
9
110KV避雷器安装
台
6
6
6
6
6
6
6
6
6
6
66
10
主变中性点72.5kV隔离开关1250A安装
台
2
0
2
0
0
2
0
0
2
0
10
11
27.5KV户外单极电动隔离开关1600A安装
架
8
8
8
8
14
8
8
8
12
8
98
12
27.5KV户外单极手动隔离开关1250A安装
架
2
2
13
27.5KV户内单极手动隔离开关2000A安装
架
4
4
4
4
4
4
4
4
4
4
44
14
27.5KV户内单极手动隔离开关1250A安装
架
6
6
6
6
6
6
6
6
6
6
66
15
27.5KV户内双极手动隔离开关1250A安装
架
2
2
2
2
2
2
2
2
2
2
22
16
110KV主变中性点用63KV 避雷器安装
台
2
2
2
2
10
17
27.5KV避雷器安装
台
10
10
10
10
12
10
10
10
10
10
112
18
27.5KV电压互感器安装
台
4
4
4
4
5
4
4
4
4
4
45
19
10KV主变中性点电流互感器安装
台
2
0
2
0
0
2
0
0
2
0
10
20
综自系统安调
所
0
0
0
0
0
0
1
0
0
0
2
21
直流系统安调
套
1
1
1
1
1
1
1
1
1
1
11
22
交流系统安调
套
1
1
1
1
1
1
1
1
1
1
11
23
远动盘安调
面
1
1
1
1
1
1
0
1
1
1
9
24
视频安全监控系统安调
面
1
1
1
1
1
1
1
1
1
1
11
(二)分区所改造主要工程数量表
序号
主要工程名称
单位
总计
1
27.5kV户内单极电动隔离开关1600A安装
架
4
6
6
6
6
6
6
6
6
9
4
65
2
27.5KV户外单极电动隔离开关1600A安装
架
1
4
4
4
4
4
4
4
4
5
2
40
3
27.5KV户内单极手动隔离开关1250A安装
架
2
4
4
4
4
4
4
4
4
4
2
40
4
27.5KV避雷器
台
2
4
4
4
4
4
4
4
4
4
2
40
5
27.5KV电压互感器安装
台
1
2
2
2
2
2
2
2
2
2
1
20
6
直流系统安调
套
1
1
1
1
1
1
1
1
1
1
1
13
7
交流系统安调
套
1
1
1
1
1
1
1
1
1
1
1
13
8
远动盘安调
面
1
1
1
1
1
1
1
1
1
1
1
13
9
视频安全监控系统安调
面
1
1
1
1
1
1
1
1
1
1
1
13
10
27.5kV户内电流互感器(干式)安调
台
2
2
4
(三)开闭所主要工程数量表
序号
设备名称
单位
1
27.5KV户内单极手动隔离开关安装1250A
架
3
2
27.5KV户外单极电动隔离开关安装1600A
架
12
3
27.5KV户内单极电动隔离开关安装1600A
架
2
4
27.5KV断路器(含流互)安装
台
8
5
27.5KV避雷器安装
台
8
6
27.5KV电压互感器安装
台
2
7
直流系统安调
套
1
8
交流系统安调
套
1
9
远动盘安调
面
1
10
视频安全监控系统安调
系统
1
1.2.2 临时设施及施工用水、用电
(1)工程建设区位于110kV牵引变电所、分区亭、开闭所内,可充分依托变电站原有的资源,施工期间的电源、水源由甲方就近引接到电表计量点,以满足施工需要。电表后的线路由施工方装设,应满足施工安全用电相关规范。
(2)施工用水、用电引接应提前与相关部门联系协商,做好与当地部门和单位的协调工作。
(3)临时设施须征求运行单位许可,搭建在变电所非带电区域内(以安全施工作业为主)。
(4)在施工中如发现施工图纸与实际情况不符的地方应及时提出,不能机械的按图施工,应及时与设计、甲方及监理联系、解决。
(5)协调处理地方关系,充分利用地方优势,文明施工,及时解决地方矛盾。
1.3施工准备工作
1.3.1施工图会审
领取施工图纸后应及时组织专业技术人员审阅施工图。在及时与现场情况核对,发现与施工图不符合的问题要及时上报,清理出实际工程数量,与施工图有量差的,一定要做出说明并上报。
1.3.2 编制施工作业指导书
1.3.3原材料准备
根据施工进度计划采购原材料,保证连续施工的需要。选取有资质的厂家生产、并取样进行化验分析符合国家有关规定标准后,方可采购。要求供货厂家必须有完备的产品合格证、试验报告和材质证明书。
1.3.4技术交底和安全培训
在项目工程开工前,按《客货共线铁路电力牵引供电工程施工技术指南》、《铁路电力牵引供电工程施工质量验收标准》、《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》的要求对有关人员进行技术交底和安全技术交底。针对工程项目特点,对所有进场职工进行安全教育和安全规程学习,经考试合格后方能进场。
1.4施工项目负责人
施工负责人(项目经理): 电话:
技术负责人(总工程师): 电话:
1.5编制依据
1、《客货共线铁路电力牵引供电工程施工技术指南》(TZ10208-2008)
2、《铁路电力牵引供电工程施工质量验收标准》(TB10421-2003);
3、《改建既有线和增建第二线铁路工程施工技术暂行规定》(铁建设[2008]14号);
4、《北京铁路局营业线施工安全管理实施细则》
5、《改建铁路XX线北京铁路局管内牵引供电设备改造工程施工图》牵引变电一次线图(XX改施变-01-00-28)
6、《指导性施工组织设计》2014年6月北京铁路局石家庄枢纽改造工程建设指挥部
第二章 施工方案
2.1 施工准备
2.1.1 施工技术和资料准备
2.1.1.1 根据工程进度计划要求,对工期、安全、质量、资金、统计、人力等工作要求进行总体策划,科学、合理地编制工程进度计划。
2.1.1.2 组织人员熟悉、审查施工图纸和有关的设计资料,施工验收规范、有关技术规定及招标文件中的有关规定,对施工中可能出现的问题进行预测分析,做到提前准备。
2.1.1.3 根据工程设计特点、施工特点,编制、补充各分项工程施工作业指导书(施工工艺措施)及工程技术措施、安全措施、质量措施,保证工程按按照程序施工,主要工艺措施有:
(1)基础施工阶段:《土(石)方工程作业指导书》。
(2) 建筑施工各工种作业安全规程。包括:高空作业安全规程;铲车、翻斗车、拖拉机司机安全规程;捣振器、风镐工安全规程;起重工安全规程;建筑油漆工安全规程;金属割料工(往复锯、园锯)安全规程;玻璃工安全规程;砂轮切割工安全规程;手葫芦安全规程;送料工安全规程;装卸、搬运工安全规程等。
(3) 电气安装阶段:各类施工技术标准、规程、规范以及各专项施工作业指导书,如《主变压器安装作业指导书》、《隔离开关安装作业指导书》、《断路器安装作业指导书》、《母线安装作业指导书》、《高压柜安装作业指导书》、《电缆敷设及接头制作施工作业指导书》、《电容器、电抗器、避雷器安装施工作业指导书》等。
2.1.2 设备及材料管理
材料统计及采购计划:根据对施工图纸的会审情况,重新对施工图纸的材料进行核实,及时作好采购计划。对所采购材料必须严格按照“质量体系文件’控制执行。严把原材料质量关。
建筑、安装材料等必须有完备的产品合格证、产品说明书、材质证明书、试验报告和复试报告等保证资料。
设备的开箱检验时,备品备件、专用工具及仪器仪表要清点清楚,由专人保管(造册后交由材料管量),如需借用一定要登记并及时归还,工程结束时应按清单移交给甲方。
2.1.3施工机具
主要施工机具设备配置及进场计划见表2-1。
表2-1: 主要施工机械设备表及进场计划
序号
机械或设备名称
型号规格
数量
用途
1
经纬仪
TDJCB
3台
测量定位
2
水平仪
SYGD-2
3台
测量定位
1
装卸机
ZL50C
3台
设备基础施工
2
潜水泵
DX16-85
4台
设备基础施工
3
卷扬机
JJM-3
3台
设备基础施工
4
混凝土搅拌机
JZC350
3台
设备基础施工
5
砂浆搅拌机
UV2300A
3台
设备基础施工
6
交流电焊机
BX3-300-2
3台
设备基础施工
7
插入式振动器
JF150B-50
3台
设备基础施工
8
平板振动器
2F150B-50
3台
设备基础施工
9
蛙式打夯机
085
3台
设备基础施工
10
磨平机
Y905-4
3台
设备基础施工
11
磨光机
HM-80型
3台
设备基础施工
12
切割机
牧田4100
3台
设备基础施工
13
砼切缝机
HQL12
3台
设备基础施工
14
汽车起重机
武陵QY16C
3台
设备基础施工
表2-1(续): 主要施工机械设备表及进场计划
序号
机械或设备名称
型号规格
单位
数量
用途
1
电动油压千斤顶
1FQ-01-BY-1
台
8
设备安装
2
高真空滤油机
DOV-5000
台
2
设备安装
3
真空泵
2X-30旋片式
台
2
设备安装
4
压接机
YQ2000
台
2
设备安装
5
高压试验变压器
CWSB(JZ)-3
kVA/50kV
台
1
设备安装
6
直流高压发生器
ZGF-C-180/2
台
1
设备安装
7
变压器匝数比测试仪
ZB3
台
1
设备安装
8
开关特性测试仪
TM1600
台
1
设备安装
9
六氟化硫测漏仪
5760
台
1
设备安装
10
介质损耗测试仪
JD2-518B
台
1
设备安装
11
机动绞磨
SJJ-3A
台
3
设备安装
12
电脑标签印字机
P-TOUCH920
OPC
台
3
设备安装
13
轻型货车
标致504DC
台
4
设备安装
14
多功能组合保护装置试验仪
WBS50A
套
2套
设备安装
15
断路器模拟试验仪
WDS
套
2
设备安装
16
电平振荡器
GK5060
台
3台
设备安装
17
钳型功率因数表
3266
台
3
设备安装
18
兆欧表
3301
台
3
设备安装
19
数字钳型相位表
SMG168
台
3
设备安装
20
三相交直流校表仪
BD-1F
台
3
设备安装
21
数字万用表
GDM~393
台
6
设备安装
22
对讲机
5km以内
对
10
设备安装
23
液压弯排机
铁排、铝排
台
4
母线弯排机 各一台
24
台式钻床
台
3
设备安装
25
交流电焊机
BX3-300
台
4
设备安装
26
砂轮切割机
台
4
设备安装
27
电锤
1KW
台
6
设备安装
28
水平仪
DS2800
台
3
设备安装
29
力矩扳手
套
6
设备安装
30
竹梯
个
8
设备安装
31
钢卷尺
5m、50m
把
各4
设备安装
32
红外线测距仪
台
3
软母线安装
2.1.4工期安排
牵引变电所改造安排在2015年01月10日进场施工。工期安排如下:
施工准备 2015.01.10~2015.03.10
主变基础帮宽加固 2015.03.21~2015.03.25
室内设备及硬母线安装 2015.04.01~2015.06.30
避雷器、设备支架杆组立 2015.04.01~2015.06.30
室外设备安装 2015.04.01~2015.06.30
软母线及引下线安装 2015.04.01~2015.06.30
电缆敷设及二次配线 2015.04.01~2015.06.30
系统调试 2015.05.1~2015.12.30
验收及消缺 2015.10.1~2016.01.19
竣工验收 2016.01.20
2.1.5 施工力量配置
根据实际工程量和所处的地理位置,并考虑工程的特点,拟投入如下的施工力量:一个架子队,下设三个工区负责完成土建部分施工和负责全线一次、二次设备的安装及电气调试。第一变电工区负责XXX分区亭、XX变电所、XX分区亭、XX变电所、XXX分区亭、XX变电所、XX分区亭;第二变电工区负责XXX变电所、XXXX分区亭、XXX变电所、XXX分区亭、XX变电所、XX分区亭;第三变电工区负责XXX变电所、XXX分区亭、XXX变电所、XXX分区亭、XXX变电所、XXX开闭所、XXX分区亭、XXX变电所、XXX分区亭。三个工区同步展开施工,条件许可的情况下第三工区可同时展开二个工作点,即全线同时展开四个变电所改造施工,施工期间根据接触网天窗点时间,对分区亭、开闭所进行改造。最后集中力量更换XXX变电所综自屏。
变电所先安装与停电无关的集中接地箱,对110kV备用状态的主变、断路器、互感器、隔离开关、软母线进行更换,有电源停电天窗点时再对110kV进线抽压装置、隔离开关、避雷器、软母线进行更换;待110kV主备切换后再对另一路同样进行更换。27.5kV高压室用天窗点的时间对27.5kV室内高压母线、隔离开关、熔断器、支持绝缘子进行更换,没有天窗点时可对互感器、自用变进行更换,集中接箱安装后可施放接地电缆对已更换设备等电位接地;利用接触网天窗点对馈线部分的设备、母线及馈线进行更换。
由于本工程既要拆除旧的电气设备,又不能停电施工,因此分阶段合理地安排施工人员投入计划很有必要,一座牵引变电所土建部分高峰期(室外主变、断路基础)投入15人;电气部分施工高峰期投入40人。施工高峰期总人数为55人,每月平均人数45人。全线需要投入180人~200人。
2.2 施工工序总体安排
集中接地系统安装
室外110kV高压设备更换及软母线更换
综自屏(临城)更换、远动屏安装
电缆敷设及二次配接线
综自系统调试
馈线侧设备更换及引下线配制
远动系统调试
办理工作票、停电、挂地封线、设围档
高压室内设备安装及硬母线安装
主变更换
施工准备
初验、消缺、竣工验收
2.2.1分步骤施工流程
根据设计意图的要求,本工程施工方案要先拆除旧原有的相应设备及基础分,然后新建,对原有110kV软母线、隔离开关、互感器、断路器、主变,27.5kV高压室母线、设备和馈线部分实施改造,主要施工步骤如下:
2.2.1.1施工准备:对既有运行所(亭)根据设计改造内容进行调查,确认运行设备状态,改造所需条件。准备施工资料,建立建全相关规章制度,弄清施工要点计划申请步骤,认真编制施工组织设计、施工方案、专项施工方案。
2.2.1.2施工点申请:变电专业施工点申请应与接触网专业的施工点配合,变电专业因为施工设备配置,要点时专业内部应统一协调,为充分利用天窗点应调动所有资源确保施工点的实施,同时必需保证营运线路的运行安全。
2.2.1.4集中接地箱安装:新设备更换时接线电缆全部引入新装集中接箱。
2.2.1.5 110KV设备及软母线更换:
110KV设备及软母线更换列入专项施工方案,各所根据现场情况制专项施工方案。并应特别说明系统更换过程中,主供系统故障采取的应急措施。
利用牵引变电所主备系统的关系统对110KV备用系统进行施工。在二号系统正常运行的情况下更换一号系统中需要更换的设备和相应的软母线,待安装调试完毕后再倒换系统进行二号系统中设备和相应的软母线更换。室外等电位接地线施工融入到系统停电设备更换过程中。110kV跨条隔离开关及设备跳线必须两路进线同时停电一次(单电源停电时安全距离不足),110KV进线三极隔离开关、抽压装置、避雷器更换必须要电网单电源停电各一次,计划审批停电繁琐且停电时间落实不一定明确。如果不能及时按照计划停电更换,暂且将110KV进线三极隔离开关、抽压装置、避雷器作为一个独立的作业单元项目单独进行申请。备用系统更换过程中如主供系统出现故障,首选是恢复备用系统供电,无法恢复时应及时上报调度启动接触网越区供电。
2.2.1.6主变更换:
主变更换列入专项施工方案,各所根据现场情况制专项施工方案。
首先将原有运行的主变向110kV断路器方向移动,用枕木搭建一临时变台,一次直接接到断路器上,再将既有主变投入运行,主变移位的同时应将这段母线进行折除(主变架构已停电部分)。
新变压器运变压器基础上进行组装、调试、试验,确认符合投入条件后,退出既有变,恢复软母线,新主变投入运行。
2.2.1.7 27.5kV高压室改造成采用移动高压室替换的方案,利用两台移动高压室代替既有高压室运行。一台移动高压室接一台主变,采取一进二出的主接线形式。将每台移动高压室进线高压电缆直接敷设在对应的主变低压侧软母线上,移动高压室馈线端与高压室馈线隔离开关外侧端子相连接。待移动高压室空载后,将主次端进高压室接线和高压室馈出线断开,由移动高压室承担高压室原有工作,既有高压室设备退出运行。利用移动高压室配套的综自对馈线进宪控制和保护,两台移动高压室共用一套中央信号装置,采取并接方式进行。以上工作完成后,才可以对既有高压室设备、室外27.5kV馈线侧改造施工。
2.2.1.8 馈出线设备及导线更换,可利用接触网天窗点进行施工。
2.2.1.9 XXX变电所主变基础需进行加固处理,用混凝土进行等边加宽。
2.2.1.10不换变电压器的变电所,需要更换中性点接地装置,利用更换主变备用的时间,对中性点接地装置进行更换。
2.2.1.11交、直屏更换
交、直流屏更换列入专项施工方案,各所根据现场情况制专项施工方案。
先将交、直流屏运到既有交、直流屏的附近,进行设备开箱、上电、调试再利垂停电窗点,变电所全所停电,一、二次全所退出后,折既有交、直流屏安装新交、直流屏,将既有的交、直流屏电缆接入新交、直流屏。既有交直流待设备运稳后运出变电所。
不能全所停电所时可一个系统一个系统地更换,将柜顶小母线用2.5mm2 BV线连接好后,将柜顶小铜棒折除,先将既有交、直流屏固定松开,将交直流分开,以利有点时逐一进行更换。
2.2.1.12综自屏更换
综自屏更换列入专项施工方案,各所根据现场情况制专项施工方案。
更换控制保护屏柜时,第一步将新屏柜搬入控制室,开箱检查后,给上控母、信母、交流电源后进行单机调试,同时核对综自二次接口,优化二次图,完成新屏与所内设备接口之间的二次接线优化,作好新屏接入后回路调试、启动准备工作,施放控制电缆,申请天窗点进行新旧综自更换。
2.2.1.13全所调试
主变、110kV电气设备、27.5kV电气设备和二次保护装置安装(XXX)调试完成后,全所要进行互投试验。
2.2.1.14远动屏安装及远运调试
利用已完成项目的基础,在已运行的被控站,利用既有设备已具备的功能,运用牵引变电所程序化施工的原理,最大限度地简化安装调试程序,缩短安装调试工期,减少对被控站运行设备和铁路运输的影响,保证安全生产。
2.2.1.15部分损坏电缆沟盖板更换。每个所、亭逐个调查清理损坏电缆沟盖板的规格、数量,集中制作,统一更换。
2.2.1.16分区亭
分区亭改造时间不应与变电所改造时间冲突,宜在变电所改造前完成,以备变电所改时需越区供时应急。先在分区亭入户隔开前装一台27.5kV手动隔离开关,这样接触网就可以实现上、下行闭环供电,分区亭可以全亭停电,更换27.5kV高压室硬母线、隔离开关、互感器更换,同时可进行馈出线设备、穿墙导管及导线更换。
2.2.1.17开闭所
开闭所只能使用天窗点,更换27.5kV高压室硬母线、隔离开关、互感器更换,同时可进行馈出线设备、穿墙导管及导线更换。
2.3 主要工序和特殊工序的施工方法
2.3.1 主变基础帮宽加固
对原有基础进行凿毛,凿除已风化部分,再进行植筯,用Φ6园钢制成300X300钢筋网,等边加宽的宽度不低于150mm,浇注成混凝土加固圈。
主变基础施工,浇筑质量的好坏将直接影响基础工程的质量优劣和使用要求,要求浇灌险时尽量不留竖向施工缝、一次连续浇完,且要尽量控制赴温差裂缝。由于技术要求高,从方案编制到作业交底、直到施工过程,均应作周密考虑,层层把关,确保基石出险施工质量。
(1)砼的试配与配合比例设计
①基础试配应按规范要求进行配合比设计。
②砼试配采用多组进行,其配合比设计由现场实地取样送公司试验室采用优选配比提供。
(2)砼振捣操作要求:振捣交接部位赴时,应交叉振捣以防漏浆,且浇捣上层砼时,要插入下层已捣砼50,确保分层面结合紧密。
(3)提棒操作应采取快插慢抽,振捣时间控制在10-30S,以砼不再下沉,表面无泡为适宜。
(4)加强结点处、转角处、钢筋密集处振捣,此部位可采用小直径振动棒、保证棒能落实到位。
2.3.2 电气安装工程
2.3.2.1 软导线施工
拆除旧母线
验收、送电
档距测量
绝缘子串准备
导线下料
导线压接
母线安装
办理工作票、停电、挂地封线、设围档
导线和金具到场后先进行开箱验货,向路局要点,办理工作票,申请停电,由供电段值班人员进行倒闸作业,停需要更换母线的电,经验电后,挂接地封线、设置围档(警界线),并对施工人员进行安全技术交底后才能开始进行相关施工。
110kV大档距母线采用经纬仪测量地面划印(或红外测距),一次下料,装配成型,以减少测量误差。悬式瓷瓶必须是经过现场耐压试验合格的产品,挂线前必须压接二组导线试件进行拉力试验,检验导线拉力是否合格。母线所用的导线表面必须光滑、无毛刺;导线在展放时,采用防磨擦措施,在地面放上草席等防磨擦物,母线架设好后检查三相导线的驰度是否一致,并按记录表格填写真实误差。
拆除旧母线时要注意保护架构,与安装的顺序相反,先两侧再中间,先拆除设备引下线设备端的接线,用周三拉起软母线,再松开(切割)U型螺栓,放下软母线。整个过程中一定要匀速轻放,以防损坏架构。
110kV架空母线采用一套周三进行架设。架线前将滑轮分别悬挂在横梁的主材及固定在构架的根部,横梁的主材及固定在构架的根部与钢丝绳接触部位包裹棉布加以保护。悬挂在圆钢管横梁上的固定滑轮时,固定滑轮应挂在与横梁上挂线点平行且距离200mm的地方,以便于在横梁上挂线点上连接金具。预配好的导线应由作业人员抬到架线间隔,地面事先已清理干净,不得有尖棱的石头等,抬母线时应轻拿轻放,避免伤害母线表面。间隔棒安装在地面完成,减少高处作业带来的危险。先将导线一端牵引至横梁上的挂线点处,由施工人员在横梁上连接挂线点和瓷瓶之间金具;对侧起吊时采用一套周三,由施工人员指挥收紧,在瓷瓶能够连接时停止,施工人员进行连接。(避免过牵引,造成瓷瓶损伤)。引下T接线采用吊车(升降车)架设;或用梯子上去架设。
弧垂测量方法采用人工用钢尺测量法进行测量。母线弧度应符合设计要求,其允许误差为(+5%、-2.5%),同档距内三相母线的弧度应一致,相同布置的分支母线,宜有相同弯度和弧度;引下T接线相对点的数值应符合设计要求;引下T接导线的弯曲度,不应小于导线外经的30倍;软母线与电器接线端子连接时,不应使电气接线端子受到超过允许的外加力。
2.3.2.2主变压器安装
1)施工流程
办理工作票、停电、挂地封线、设围档
新变圧器安装、
调试、试验
拆除旧变圧器
施工准备
变圧器到货、
开箱验收
引下线连接
验收
变圧器投运
变压器到场后先进行开箱验货,向路局要点,办理工作票,申请停电,由供电段值班人员进行倒闸作业,停需要更换设备的电,经验电后,挂接地封线、设置围档(警界线),并对施工人员进行安全技术交底后才能开始进行相关施工。
新主变安装前,首先将原有运行的主变向前(向后)移,再将主变投入运行,旧变压器作为过渡变压器运行至新变压器投入时,再运出变电所。
主变压器是全所关键性的核心设备,主变压器安装质量的优劣也就在很大程度上决定了整个安装工程的优劣。为此,我公司组织有丰富经验的施工班组,精心施工。从主变进场起,就必须严格按照规范、规程进行检查、保管、安装。
根据装箱清单检查所到设备及附件的技术文件是否齐全,其技术条件是否与设计相符。设备及附件要逐一清点检查,应齐全完好,套管应无损伤、无裂纹、无渗漏油,散热器、油泵、导油管等应密封良好。
变压器所需的绝缘油一般分变压器本体油和补充油。变压器本体就位后(器身吊罩检查前),检查变压器本体油及补充油是否与变压器本体油型号一致,然后取油样进行化验及各项目试验,最后根据试验结果,确定哪些油需进行油处理。
油处理的步骤及方法简略如下:利用我公司现有机具意大利高真空滤油机(其容量为6000L/h,真空度小于100Pa)、大油罐(20m3),把不符合国标的绝缘油抽到大油罐中,经高真空滤油机进行轮番过滤,直到微水量、微气量、耐压强度、介损值等项目均都达到国标要求为止。
变压器器身吊罩检查前用氮气对变压器加0.05Mpa 压力进行器身密封检查,如发现渗漏油的地方做好记号待大罩吊开后处理。钢丝绳应挂在变压器油箱上专用的吊环处,钢丝绳夹角不得超过60度。油箱四角应绑好拉绳,以防起吊大罩时碰撞铁芯。起吊速度应缓慢,平衡吊起约100毫米后吊车应做到刹车试验,检验吊车的可靠性。当变压器大罩高出铁芯时,找平稳干净的地方铺上枕木把变压器大罩吊到上面放稳。
变压器器身检查主要项目有: 铁芯有没有变形、移动,所有螺丝是否紧固,防松绑扎是否完好,引出线绝缘是否包扎紧固、无破损,绕组绝缘是否完好,有载调压切换装置是否接触良好,铁轭螺杆与铁芯、铁轭与夹件、螺杆与夹件的绝缘是否良好,铁芯应无多点接地现象,如发现问题应及时加以消除。检查完后用合格的变压器油冲洗铁芯底部。
盖大罩的起吊方法与吊大罩相同,只是在降落到原位置前要用撬棍和尖头板手作导向,保证盘根螺丝全部顺利穿入螺孔。为了避免二次放油,紧好盘根螺丝后应依次把低压套管装上并及时吊装高压套管升高座,吊装时要注意相序对应、铭牌向外。
升高座装好后变压器采用真空注油。注油时宜从下部油阀进油,注油时间应大于6小时,注油全过程应保持真空。注油后应继续保持真空,保持时间不得少于2小时。
进行附件安装。高压套管运到安装现场开箱检查后应尽快取出,把套管垂直地放到特制的套管架上,进行清洗、外观检查和电气试验,检验合格后方能吊装。起吊时应用套管法兰两个吊点,套管上部选择适当部位用麻绳绑牢,起吊后使之倾斜一定角度,把密封垫安装到合适的位置,牵出套管引出线线头,拆下套管接线座,将绑有尼龙绳的引出线穿过套管,充油套管的油标应面向外侧,套管吊装到位后均匀拧紧法兰螺栓,把套管末端屏蔽良好接地。
储油柜、瓦斯继电器、顶部集气管安装时,三者要配合进行,使瓦斯继电器本身水平,顶盖上箭头标志指向储油柜,其与连通管的连接应密封良好。
冷却器安装时应用干净油冲洗干净,冲洗方法采用压力式滤油机循环喷洗,冲洗干净后注满油,进行油压密封试验,无渗油后才能进行冷却器安装。
变压器安装完毕后,为使今后变压器运行不出现渗漏现象,要对变压器进行整体密封试验,发现渗漏油立即处理。
整体密封试验应在储油柜上用气压或油压进行,其要求为油箱盖上能承受0.03Mpa压力,试验持续时间24小时无渗漏。
2.3.2.3回流及接地电缆敷设
放电缆前,技术人员必须做好电缆敷设表。 电缆敷设要按区域有计划、有步骤地进行。电缆两头余留长度不大于0.3米。敷设电缆时,每敷设完一根,就立即沿线整理,排列整齐并挂好电缆牌。严禁电缆与地面、屏、墙角磨擦。电缆接线必须在电缆已绑扎固定好后进行。直埋地下电缆埋深不小于0.7米,沟底要求良好软土层或铺设不小于100毫米沙或软土,上覆盖大于100毫米沙,覆盖层加盖砖块。电缆进入沟道、建筑物、端子箱、控制屏、保护柜以及保护管时,出入口应封堵严密,并满足防火要求。
2.3.2.4六氟化硫断路器安装
根据施工图先进行断路器基础施工,达到养生期后,等断路器到场,先进行开箱验货,向路局要点,办理工作票,申请停电,由供电段值班人员进行倒闸作业,停需要更换设备的电,经验电后,挂接地封线、设置围档(警界线),并对施工
展开阅读全文
