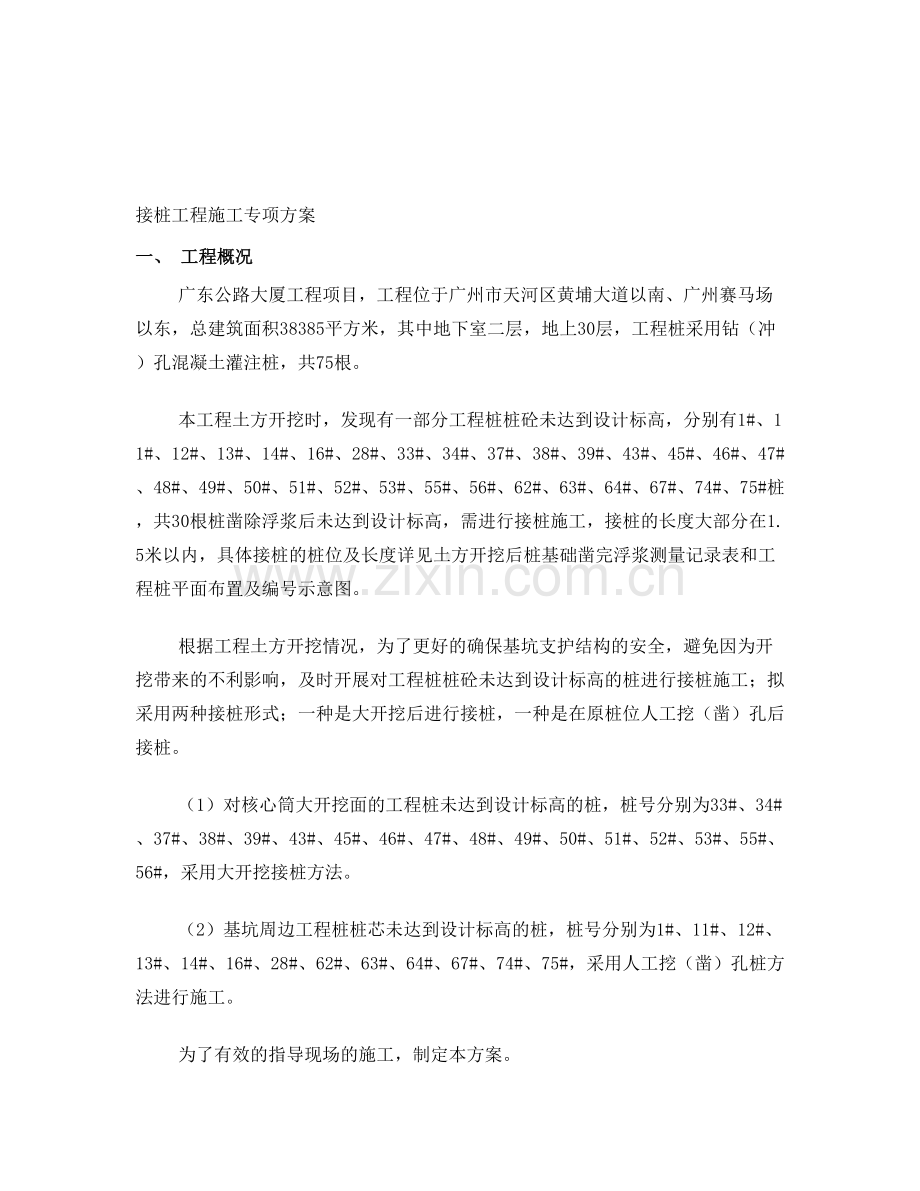

接桩工程施工专项方案
一、 工程概况
广东公路大厦工程项目，工程位于广州市天河区黄埔大道以南、广州赛马场以东，总建筑面积38385平方米，其中地下室二层，地上30层，工程桩采用钻（冲）孔混凝土灌注桩，共75根。

本工程土方开挖时，发现有一部分工程桩桩砼未达到设计标高，分别有1#、11#、12#、13#、14#、16#、28#、33#、34#、37#、38#、39#、43#、45#、46#、47#、48#、49#、50#、51#、52#、53#、55#、56#、62#、63#、64#、67#、74#、75#桩，共30根桩凿除浮浆后未达到设计标高，需进行接桩施工，接桩的长度大部分在1.5米以内，具体接桩的桩位及长度详见土方开挖后桩基础凿完浮浆测量记录表和工程桩平面布置及编号示意图。

根据工程土方开挖情况，为了更好的确保基坑支护结构的安全，避免因为开挖带来的不利影响，及时开展对工程桩桩砼未达到设计标高的桩进行接桩施工；拟采用两种接桩形式；一种是大开挖后进行接桩，一种是在原桩位人工挖（凿）孔后接桩。

（1）对核心筒大开挖面的工程桩未达到设计标高的桩，桩号分别为33#、34#、37#、38#、39#、43#、45#、46#、47#、48#、49#、50#、51#、52#、53#、55#、56#，采用大开挖接桩方法。

（2）基坑周边工程桩桩芯未达到设计标高的桩，桩号分别为1#、11#、12#、13#、14#、16#、28#、62#、63#、64#、67#、74#、75#，采用人工挖（凿）孔桩方法进行施工。

为了有效的指导现场的施工，制定本方案。

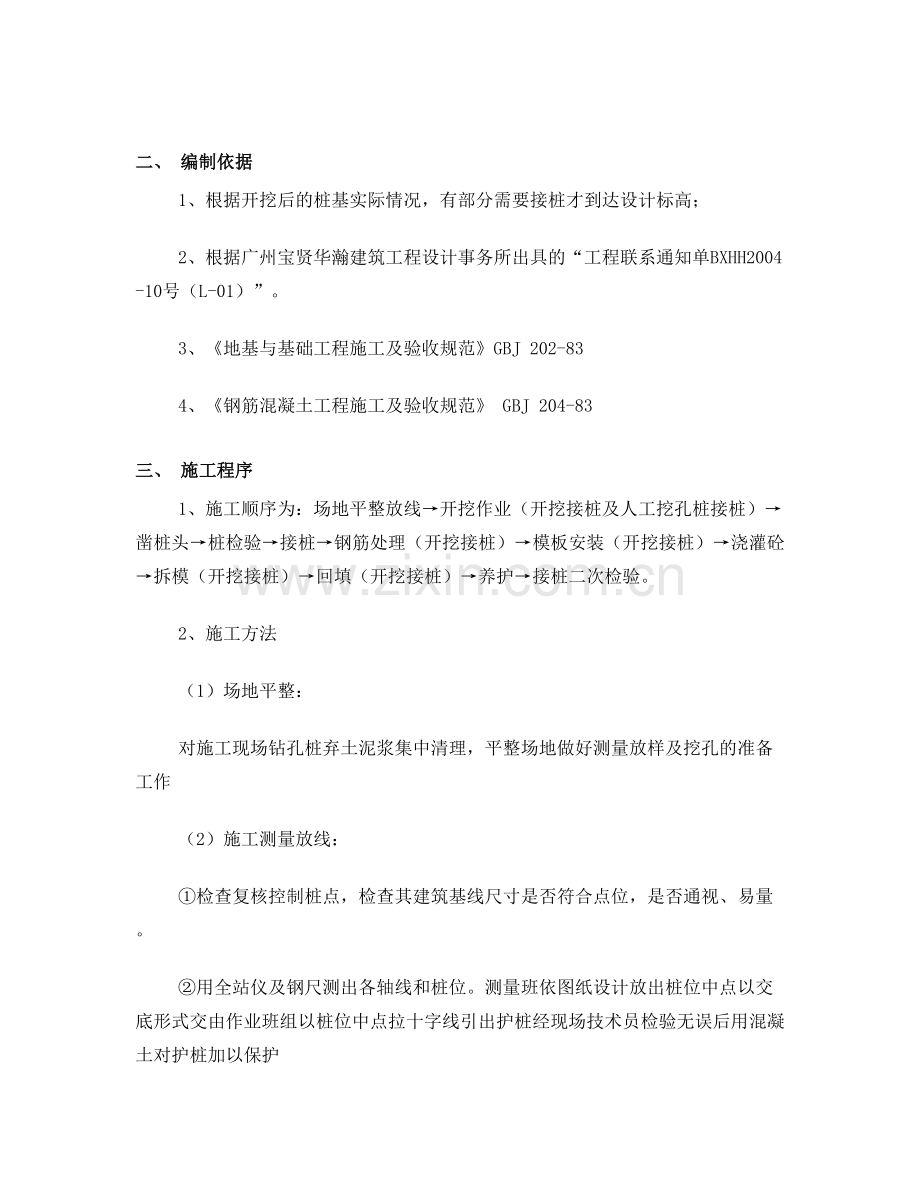

二、 编制依据
1、根据开挖后的桩基实际情况，有部分需要接桩才到达设计标高；

2、根据广州宝贤华瀚建筑工程设计事务所出具的“工程联系通知单BXHH2004-10号（L-01）”。

3、《地基与基础工程施工及验收规范》GBJ 202-83

4、《钢筋混凝土工程施工及验收规范》 GBJ 204-83

三、 施工程序
1、施工顺序为：场地平整放线→开挖作业（开挖接桩及人工挖孔桩接桩）→凿桩头→桩检验→接桩→钢筋处理（开挖接桩）→模板安装（开挖接桩）→浇灌砼→拆模（开挖接桩）→回填（开挖接桩）→养护→接桩二次检验。

2、施工方法

（1）场地平整：

对施工现场钻孔桩弃土泥浆集中清理，平整场地做好测量放样及挖孔的准备工作

（2）施工测量放线：

①检查复核控制桩点，检查其建筑基线尺寸是否符合点位，是否通视、易量。

②用全站仪及钢尺测出各轴线和桩位。测量班依图纸设计放出桩位中点以交底形式交由作业班组以桩位中点拉十字线引出护桩经现场技术员检验无误后用混凝土对护桩加以保护

③放好每轴线后，及时报告与业主、监理验线，复核后方可施工。

（3）开挖作业

采用开挖接桩或人工挖孔桩接桩。人工挖孔时如果遇到地下渗水 ，用导管将水导出或用抽水泵降排水，使开挖作业面保持干环境。

（4）凿桩施工

用铲与镐人工开挖至实际桩芯混凝土面，进入混凝土浮浆时，采用风炮枪破除桩头混凝土至混凝土表面无夹碴、无松散混凝土，将孔内混凝土块清出，直到露出混凝土有均匀石子。

（5）接桩施工

①开挖后发现钢筋损伤时进行植筋处理

②钢筋处理

桩身钢筋调直，用人工对钢筋进行调直减少或避免调直造成损伤。

清理完桩身后，严格按照施工图纸，及BXHH2004-10号（L-01）通知单要求结合施工规范规定，调直好钢筋，绑扎好箍筋，安装完成后，通过自检合格后，报监理单位、建设单位验收合格后，方可进行隐蔽施工。

③基底处理

在已完成桩面旁边留一小坑作为桩面清洗集水之用。

将钢筋表面附着混凝土清净，清洗钢筋表面，清扫桩面小块混凝土及沙粒，以高压水枪冲洗干净，并用棉纱将表面积水和细小石粉清净。

（6）桩身模板安装

对采用机械大开挖的基坑，根据图纸尺寸按桩身情况，制作桩身模板，模板全部采用防水胶合板，加固采用木枋和套管螺丝结合使用。

（7）桩身砼浇灌

①桩芯混凝土强度等级提高为C40，施工现场应做坍落度试验，坍落度控制在10～12cm之间。

②采用具有相应资质单位的商品砼。

③每层浇注混凝土厚度为30cm，采用插入式振动器，上层混凝土振捣插入下层混凝土内10cm。

④桩芯砼浇灌过程中，桩芯砼必须一次性浇灌完成（桩面清洗、涂刷高浓度水泥浆二遍、混凝土浇筑）。

⑤桩芯浇灌完成应严格控制每根桩顶标高。

⑥桩芯混凝土浇灌每一工作班不小于做一组试件，以备查验。

（8）混凝土养护措施

①浇筑完毕后（回填土前）12小时内对其进行浇水养护，每天不少于浇水三次。

②拆除模板后，同时回填土砂石或石屑（石粉），自然湿度养护混凝土。

四、质量保证措施
1、选用技术熟练的浇筑工人进行接桩施工；

2、拟在浇筑砼施工前先用高浓度水泥浆均匀涂刷底层桩面二遍后，同时进行接桩混凝土浇筑。

3、原桩芯混凝土强度等级设计为C35，为确保提前进行接桩部分的检测工作、提高工程质量，我司拟将接桩部位混凝土的强度等级提高为C40加早强剂，进行浇筑接桩施工。

4、对已抽芯的桩号进行二次抽芯检查接桩部位桩身混凝土的连接情况和质量，抽芯长度按超过接桩界面20cm。

5、为提高桩的抗剪力，对大开挖后工程桩的钢筋，若钢筋有损伤，我司拟在此接桩部位采用植筋的方式增设同等规格的钢筋数量。

6、保持桩头孔内清洁，防止杂物进入，经监理检查验收后，再进行相关的浇筑工作。

五、安全保证措施
1、孔口弃土应堆放在孔口5m以外，防止静载造成孔壁坍塌，作业人员必须配戴安全帽，防止坠物伤人。

2、孔口护壁应高出原地面30cm，以防止作业工具及其他物品自孔口坠落伤人。

3、施工间歇时，对孔口进行围护或加盖处理，并设明显标识防止人员坠落造成伤亡。

4、地面以上提升人员与孔底作业人员要保持信息畅通，作业协调。

5、提升用绳索要经常检查，防止绳索老化蹦断后造成伤人事故。

土方开挖后桩基础凿完浮浆测量记录表

桩号
桩径（mm）
桩顶标高（m）
接桩长度（m）
备注
设计
实测
1
1200
-16.10
-17.03
0.93

11
1000
-16.70
-17.56
0.86

12
1200
-17.50
-19.00
1.50

13
1200
-17.50
-19.04
1.54

14
1200
-17.50
-18.15
0.65

16
1200
-17.00
-17.75
0.75

28
1200
-17.50
-18.31
0.81

33
1200
-16.25
-17.22
0.97

34
1200
-16.25
-17.25
1.00

37
1200
-16.25
-17.45
1.20

38
1200
-16.25
-16.95
0.70

39
1200
-16.25
-17.15
0.90

43
1200
-16.25
-18.35
2.10

45
1200
-16.25
-17.25
1.00

46
1200
-16.25
-18.70
2.45

47
1200
-16.25
-18.15
1.90

48
1200
-16.25
-18.80
2.55

49
1200
-16.25
-17.55
1.30

50
1200
-16.25
-18.10
1.85

51
1200
-16.25
-19.17
2.92

52
1200
-16.25
-18.78
2.53

53
1200
-16.25
-17.48
1.23

55
1200
-16.25
-17.15
0.90

56
1200
-16.25
-18.59
2.34

62
1200
-16.70
-17.49
0.79

63
1200
-16.70
-18.47
1.77

64
1200
-16.70
-18.35
1.65

67
1200
-17.25
-17.93
0.68

74
1200
-17.10
-18.10
1.00

75
1200
-15.65
-16.35
0.70
