高浊度水处理演示幻灯片.ppt

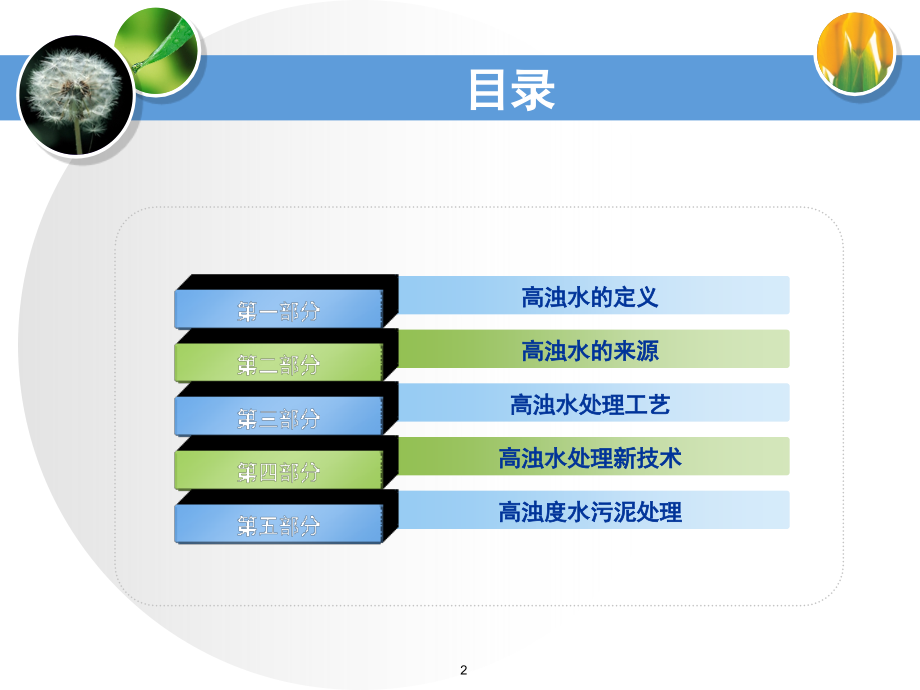

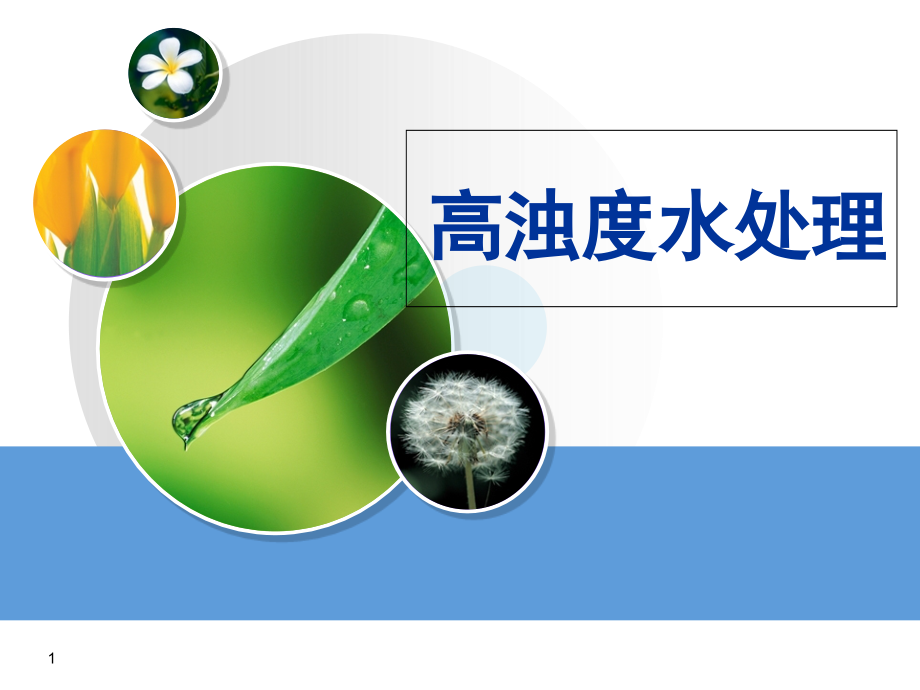

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,高浊度水处理,1,高浊水的定义,高浊水的来源,高浊水处理工艺,高浊水处理新技术,高浊度水污泥处理,第一部分,第二部分,第三部分,第四部分,第五部分,目录,2,高浊度水的定义,在浊度较高的含沙水体中，大于,均浓水层,的极限粒径的泥沙，按其粒径大小，以各自的沉速下沉，而等于和小于,极限粒径,的泥沙组成均浓浑水层。此均浓水层中的稳定泥沙，其大小不同的泥沙颗粒以相同的沉速组成,群体下沉,，此群体的沉速就是浑液面沉速。其含沙量一般为,1030kg/m,，这种水通常称为高浊度水。,3,高浊度水的来源,我国的高浊度水主要指流经黄土高原的黄河干、支流的河水。黄土高原沟壑地区，植被差，汛期暴雨集中，降雨强度大，水土流失极为严重，成为黄河干、支流泥沙的主要来源。,4,图例,5,高浊度水处理工艺,高浊度水的水质特点,高浊度水沉淀时属于拥挤沉降形式，浑液面沉降缓慢，且泥沙浓度愈高沉淀愈小。黄河下游个别河段，属于游荡性河流，河水经常摆动，特别是洪水过后，主流会大幅度摆动，常导致取水口脱流，取不上水。为了保证取水，在取水口脱流区，应贮有足够的水以供所需。,6,高浊度水处理工艺系统,高浊度水处理的特点是在常规处理工艺前增加预处理工艺。,预处理，就是先用沉淀的方法将水中绝大部分泥沙除去，深沉淀处理后的水的浑浊度（泥沙含量）降到几百,NTU,以下，再用常规工艺对其做进一步处理，从而获得符合国家生活饮用水卫生标准的水,。,7,工艺流程简图,高浊度水,预处理,常规处理,出水,排泥,8,高浊度水处理工艺示例,混合,高浊度水,絮凝,沉淀,过滤,清水池,出水,辐流式沉淀池,消毒剂,（,Cl,2,）,絮凝剂,（阴离子型聚丙烯酰胺,HPAM,）,混凝剂,（聚合铝,PAC,）,排泥,9,高浊度水先经辐流式沉淀池。辐流式沉淀池可以用于高浊度水的自然沉淀，也可用于絮凝沉淀。但由于辐流式沉淀池皆为钢筋混凝土的结构，造价较高，故较多的用于效率较高的絮凝沉淀。,当采用絮凝沉淀时，在高浊度水流入沉淀池以前向进水管中投加高分子絮凝剂，水与药剂在进水管道中混合，流经设于池中心的布水管，进入沉淀池进行沉淀。沉淀后的水浊度可降至几百,NTU,甚至几十,NTU,，这时再用常规工艺处理，即向水中投加混凝剂，经混合、絮凝、过滤、投氯消毒，即可获得合格的处理水。,10,高浊水处理新技术,用贮水池做预处理的高浊度水处理工艺,优点：,一般将贮水与自然沉淀结合起来，即将自然沉淀池扩大为贮水池。水在贮水池中经长时间沉淀，可使沉淀效果进一步提高，使后续的常规处理更好地进行。,11,流程图,混合,絮凝,沉淀,过滤,清水池,自然沉淀池,贮水池,消毒剂,混凝剂,排泥,高浊度水,出水,12,采用澄清池的高浊度水处理工艺,优点：,对于中、小型水厂，当高浊度水的含沙量不高时，采用适用于高浊度水处理的澄清池，可以简化处理流程，降低建设费用。,13,流程图,高浊度水,过滤,清水池,消毒剂,絮凝剂,混凝剂,旋流澄清池,出水,14,污泥处理,高浊度水的预处理沉淀池一般建于黄河岸边取水口旁，由水厂排出的泥水可以直接抽送到黄河堤坝进行,淤坝,，以加高加宽堤坝；,在岸边空地沉淀淤积、干化，供制,砖厂,使用；,在水厂附近,淤田造田,，且泥沙吸附了有机物和营养物质，故用于淤田可以提高农田肥力。,15,Add your company slogan,Thank You!,16,
