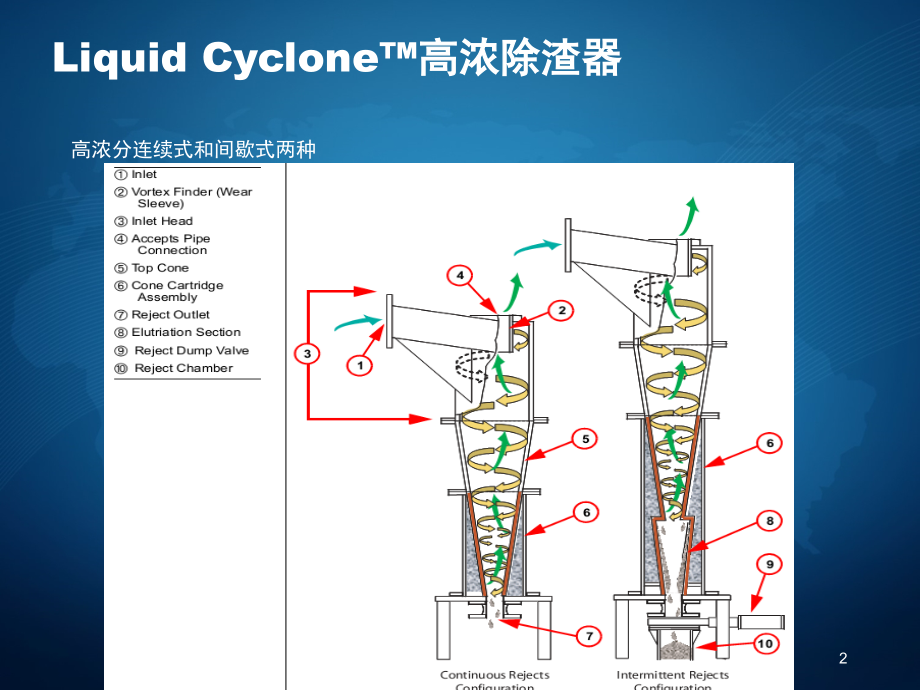

单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,高浓除渣器培训材料,造纸工艺部,王江军,1,Liquid Cyclone高浓除渣器,高浓分连续式和间歇式两种,2,间歇式排渣排渣罐,3,高浓除渣器工作原理,高浓除渣器是通过离心力来分离不同比重的杂质。,浆流从顶部以切线方向送入除砂器作旋转运动。在离心力的作用下，把相对密度大的杂物，如石.砂.金属物等，甩至器壁。浆流在受进口切线方向进入的导流作用下在除渣器内向下作螺旋运动时，重杂质靠重力的作用，缓慢沉降到集渣室中。在集渣室喷入清水，使重杂质中夹带的纸浆与杂质分离后回收使用，提高得率，减少流失率，粗渣由排渣阀间歇性地排出。良浆则沿中心低压区旋转向上运动，从顶部或中部排出。高浓除渣器的工作原理基于在除渣器中恒定的浆料流量和由浆料引起的离心力。所以我们需要除渣器有一个恒定的压降，这可以由压力控制器实现。在压力控制器处，一部分良浆循环回喂浆泵。这并不影响水力碎浆机的生产能力或通过筛板的浆料的流动速度。,如果环境条件保持稳定，则不需要专门的压力控制器或回流。,4,一段高浓除渣器工艺参数,连续式排渣,型号 Liquid Cyclone 20,数量2,良浆能力1013.4 吨/天,良浆浓度3.58%,良浆流量19684 LPM,进浆头铸铁,锥体主体氧化铝陶瓷,淘洗水流量76LPM,淘洗水压力69 KPA(高进浆压力）,最大进浆压力690 KPA,压差207 KPA,5,二段高浓除渣器工艺参数,二段高浓除渣器,间歇式排渣,型号 Liquid Cyclone 14.5,数量,1,良浆能力202.7 吨/天,良浆浓度2.7%,良浆流量5205 LPM,进浆头铸铁,锥体主体氧化铝陶瓷,排渣室碳钢,淘洗水喷管数4 根,淘洗水流量76 LPM,淘洗水压力69 KPA（高进浆压力）,冲浆水喷管数1,冲洗水流量76 LPM,冲洗水压力69 KPA（高进浆压力）,最大进浆压力690 KPA,压差,207 KPA,6,学习目的,今天的部分包括设备的开机，运行，停机程序，它含有初次检查，启动程序，故障解决,学习这部分可以帮助我们在生产中熟悉设备部分和运行程序,很多固定的程序都有模拟运行的权利，这个模式可以帮助我们检查系统并纠正一些明显的程序错误，避免设备意外启动损坏设备，这个模式还可以帮助我们在检修后检查程序问题,很多程序都有解连锁的功能，这个功能可以帮助我们减少检修和解决问题的时间，但是会给设备和人员带来很大的危险,7,开机具备条件和安全限制,开机前需具备的条件：,所有固件必须安装和紧固,(1)所有人员离开设备；,(2)所有人孔盖和料门已闭；,(3)安全罩和盖板良好。,（4）自动控制下渣阀一定要关闭,安全操作限制：,Liquid Cyclone高浓除渣器进浆有一个稳定的压力和流量，良浆有一个稳定的压力和流量都至关重要，压力和流量需在工艺范围内,连续式排渣的 Liquid Cyclone高浓除渣器给渣浆加压的压力不能超过渣浆压力的70KPA。,确保管道没堵塞和没有液体流动,8,高浓除渣器启动步骤,1.,启动连续式排渣的高浓除渣器,开启进浆泵,开启良浆控制阀,通过调整良浆控制阀调整压力,2.,启动自动间歇式排渣的高浓除渣器,确保在启动进浆泵前压力循环控制阀门在开状态，否则会造成压力突然升高，造成设备损坏,打开淘洗水,打开压力循环控制阀,启动进浆泵,打开良浆控制阀,通过调整阀门调整压力,3.,启动手动间歇式排渣的高浓除渣器,确保在启动进浆泵前压力循环控制阀门在开状态，否则会造成压力突然升高，造成设备损坏,确保手动闸阀是打开的,打开淘洗水,打开压力循环控制阀,启动进浆泵,打开良浆控制阀,通过调整阀门调整压力,9,除渣器停机步骤,1.,正常停机,必须在停泵之后才能停淘洗水,关掉进浆泵,开启渣阀排掉渣,停掉排渣计时器,停下淘洗水,停下排渣罐的循环水,发生紧急事故，必须第一时间停掉进浆泵,2.紧急情况停机,关闭上渣阀,打开下渣阀,按正常程序启动,10,间歇式高浓除渣器故障处理,11,连续式高浓除渣器故障处理,12,设备运行中的操作建议,1.,确保淘洗水有流量，用手握下淘洗水管，感觉下温度；如果水管温度较高，则流量正常，如果水管温度很低，则水管堵塞,2.,通过排渣罐的视镜观察排渣情况，正常的情况是渣有轻微的旋转并带有少量的纤维流失，不足的淘洗水有大量的纤维流送且渣的旋转很快,3.,必须保证淘洗水的压力高压进浆压力70KPA，总流量在76LPM,4.,每个班要清理排渣室一次到两次,5.,如果排渣罐需要更多次数的排渣，则需要调整排渣时间,13,自动排渣系统,1.,在阀门控制程序不对时，应该立刻停下设备,2.,在设备运行过程中，不能移动渣阀的防护装置，此防护装置没有写入连锁系统，它移动后不会造成设备停机，但会给人员和设备带来很大的伤害,3.,人员不要靠近排渣阀，在阀门自动排渣时打开会伤害的人员,4.,在高浓堵塞后不能拿东西撞击锥体，这样做不仅不能清理堵塞而且还会造成里面陶瓷衬套破碎,5.,如果排渣程序错误或排渣时间过长，则渣会堵在锥体里,6.,如果渣长时间的在锥体里聚集，则会造成锥体堵塞或磨损加重影响使用寿命,7.,如果在渣阀正常的情况下没有渣下来，则除渣器堵塞，拆除渣器清理,14,
