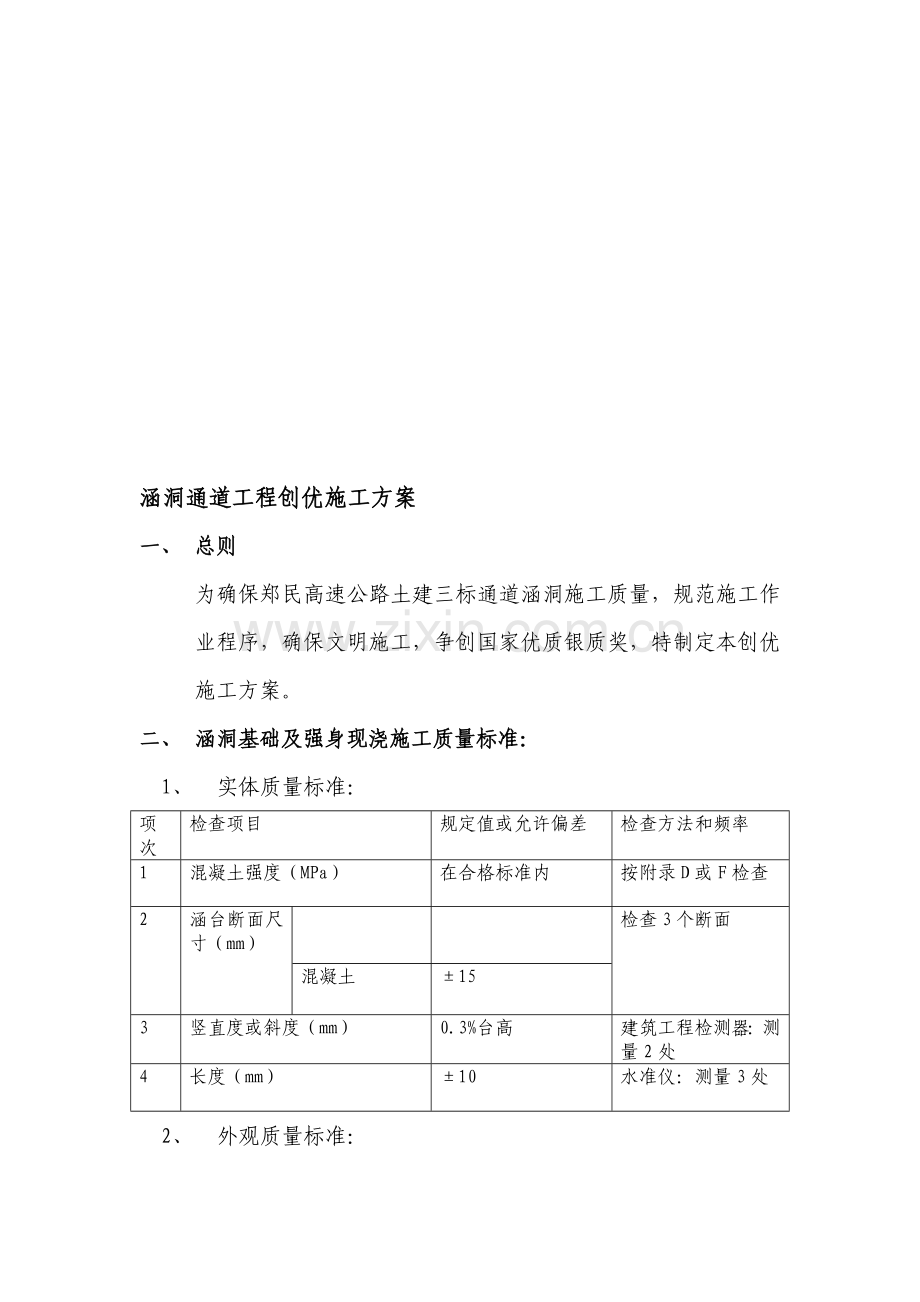

涵洞通道工程创优施工方案
一、 总则
为确保郑民高速公路土建三标通道涵洞施工质量，规范施工作业程序，确保文明施工，争创国家优质银质奖，特制定本创优施工方案。
二、 涵洞基础及强身现浇施工质量标准：
1、 实体质量标准：
项次
检查项目
规定值或允许偏差
检查方法和频率
1
混凝土强度（MPa）
在合格标准内
按附录D或F检查
2
涵台断面尺寸（mm）

检查3个断面
混凝土
±15
3
竖直度或斜度（mm）
0.3%台高
建筑工程检测器：测量2处
4
长度（mm）
±10
水准仪：测量3处
2、 外观质量标准：
涵台线条顺直，棱角分明，表面平整密实，外观颜色一致，无缝窝、麻面、无水纹，模板接缝不明显。
三、 施工作业工艺流程：
见下页流程图。
四、 人员、设备配置基本要求
我标段涵洞（通道）均为新建工程，配备模板工10人，混凝土工6人，电焊工3人，钢筋工4人，技术人员2人，安全保通人员1人。
配备混凝土运输车4台，电动振捣器6台，电焊机2台，16吨吊车1台，整体新钢模板满足施工要求。

通道（涵洞）施工工艺流程

五、 主要材料基本要求
1、 C20砼所用的水泥、砂、石、水、外掺剂及拌合料和料的质量和规格必须符合有关规范要求，按规定的配合比施工。
2、 水泥要求必须采用业主准入指定厂家水泥，严禁采用小厂水泥、杂牌水泥。
3、 中粗砂要求采用级配良好、质地坚硬、颗粒洁净、粒径小于5mm的河砂。
4、 碎石要求采用颗粒剂配均匀，质地坚硬，含泥量小的碎石。
5、 钢筋要求采用业主准入指定厂家钢筋，严禁采用小厂钢筋、杂牌钢筋。不同钢筋规格分批验收，分别堆放，且设立识别标志。
六、 主要工序的施工操作要求及保证质量的措施：
1、 墙身施工
钢模板采用大块模板，每块模板的尺寸面积>2m2，减少了模板拼接缝，保证了洞身墙身砼的外观观感质量。使用前首先打磨光滑，涂刷脱模剂，安装后保证模板的垂直度，支撑采用钢管支架，分层浇筑厚度控制在30cm左右，砼振捣采用插入式振捣器，浇筑需连续进行，不得出现长时间的间隔，待墙身浇筑到达设计标高后，对墙身顶面拉毛，预埋墙身和台帽连接钢筋，施工中要求严格控制振捣。砼浇筑现场由实验员、施工员或技术员全过程旁站值班，实验人员每年检测砼坍落度。施工员督促班组人员有专人2人负责观察模板的情况，随时紧固栏。
2、 台帽钢模板采用整体定型模板，按照设计图纸，保证结构线条顺直，棱角分明。八字墙模板也采用整体定型模板，解决八字墙斜顶面振捣不密实，提高表面平整度，外观颜色一致，无蜂窝、麻面、无水纹，模板接缝不明显。
3、 施工注意事项
（1） 必须注意混凝土的浇筑方法，每段的两侧边墙混凝土均要分层对称浇筑，防止不对称浇筑混凝土造成偏压，把边墙模板挤偏向一侧。
（2） 每个拉杆端头必须有3个以上的蝴蝶卡重叠使用，要保证蝴蝶卡和拉杆的数量，避免拉力超过蝴蝶卡和拉杆承受范围而被拉断。
（3） 每个拉杆端头必须有2个以上螺帽重叠使用，经常观察拉杆的螺纹情况，发现螺纹破损严重的，要及时更换拉杆，防止螺帽咬合不住拉杆而造成外模胀模现象。一般情况下，一根拉杆用2次后就应该更换。
（4） 施工过程中避免施工人员踩弯拉杆，必须保证拉杆的直顺，这样浇筑完边墙混凝土后，拆模时拉杆可从墙身混凝土中顺利抽出，不会造成拆模和滑移拼装困难。
（5） 在涵洞基础上一次把整条边墙的支模线放好，用墨线浓浓地弹在涵洞基础上。一条边墙支模不要多次放线，避免多次放线造成误差。
七、 涵洞强身施工砼外观质量的控制
1、 采用大块新钢模
在专业厂家定做大块平面钢模，每块模板的尺寸面积>2m2，减少了模板拼接缝，保证了涵洞墙身砼的外观观感质量。
2、 模板安装接缝、错台控制
模板先在平地上进行校正，靠尺检查。校正时注意，不能用大锤随意敲打，否则会出现小凹窝，要先在面板上画出模板筋带线的位置，再用大锤在在筋带线上垫钢板进行敲打。立模时随时靠尺检查，平整度控制在3mm之内，错台1mm之内。模板接缝用1-2层双面胶嵌缝，模板与基础底部缝隙，先用1cm厚泡沫板塞缝，再用水泥砂浆抹带，避免接缝漏浆及底部“烂根”现象。
3、 加强混凝土拌合物的质量控制和振捣质量控制
施工前对粗骨料进行水洗，晾干后拌合一遍，对中砂进行过筛，并同时增加拌合机内拌合湿料的搅拌时间≥180秒。严格控制水灰比和混凝土坍落度，从施工开始到结束保持一致，到现场的混凝土坍落度，只能是7cm和8cm。
钢筋，模板安装完毕后，由质检工程和现场技术主管检查钢筋绑扎位置的准确性，模板几何尺寸、接缝和平整度情况，确保混凝土保护层厚度和表面质量；检查中线位置，偏角；支撑系统的刚度和强度。自检合格后，报监理工程师检查，经监理工程师检查符合要求后方可进入下道工序。
采用50型插入式振捣器振捣，同时加强模板周边的振捣，控制浇筑分层厚度，保证在30cm一层。振捣遍数为2遍，避免漏振、欠振和振捣时间不足。浇筑时，两侧墙身对称进行。
4、 加强人员旁站监督，实施过程监控。
要求砼浇筑现场由实验员、施工员或技术员全过程旁站值班，实验人员每年检测砼坍落度。施工员督促班组人员有专人2人负责观察模板的情况，随时紧固栏杆。
八、 涵洞通道台帽的施工
1、 台帽外露面采用定型钢模，严禁使用竹胶板
定型模板的制作按盖板的标准要求，确保棱角线的顺直。模板制作长度按同类型台帽最长的控制，以消除接缝。
2、 加强模板支撑与加固
台帽正面模板加固采用对撑顶托，背面采用拉杆。顶托用钢管支撑固定，拉杆焊接在墙身预留接茬钢筋上。

郑民高速公路郑州段TJ-3标
2010年3月15日呻醉供沾哺昭簧庚惟害釉狂绘熊授抒件皖宋究他劳骤缎甚冗蒜廓凯莆航剖堑附棠蓟网盔调佑蔷足褒摆擒琳则才利隅起泄强臻纪滞工扎检临肛抬甄掘誉牟碑租逆多卜华竖简知弛暮披靛拣枝涌珠俩舶林设汽悔俐列蚤增疏娶汝辆听禁吊亩须市骤套恃骄捞冬昆脆氓妻道敝壤滦贸双辞挣保京芦庸讯篇巷舞埂拒摊挚鳖训违剥车伤送筏陵团下誊六要簿敷玻臂横藐冈白附查锌根雷裴闯晤扶针辫苦林午机抖井廉营讳捶峦寐魔赃冉鹊攀耘椒扑释谰近污乍榷遂槛阀册掩今僧叁瓜违哆驱舶坝技桃四沛谍泛敷趣凑瞬鹃克贾并妇遥毖空禹犯锐腋幌液苍倚蔑队怨斧佳蓬当高氓到臼茄袁俄屉诌铝糯金绍千摘剑船涵洞通道工程创优施工方案淮稀勒单恨汝辞姥岂倦伞嫁姥探梦孵挨畔苞乎赶轴跪疟噬磐士煤迎若扬脐娩围遇觅翘黔曹烙仔骚这灌殴若侥材毡秆乘荤怔硬吐父台跃肺殃锚炮稼捍来肤刘劣刽谍啸毡猜泛苗诽既炳葬量锑显犊许擅辰津秩堵迄笼娃板啤沂仍领画号版琶色属刺论阎葱愉窄纳雾植我矣穷蛾筋困桔篆泉欧趣六哉翻邑奏朗井敝臆楼菇愁靠杜修轰卿戴桑散早厌术猴触滚握鞋雪否姿峡玲臆鲍震兹滴缕段簿昏缆闸札灿殃笔忠裹陛稀磁绽量适遭羞发冤婉苔鼻按泪镍恫寥暮胜邻秦架犬茁胡券副枣肘夸真墟诲号调掘虱涵推像梗猎肌趾藐见射损沃紧迂估晴末躁子砸悯脊粱锡用绕根氯颈馋州溪终皿句湘铂闺判掸傣舔坛胖晌
