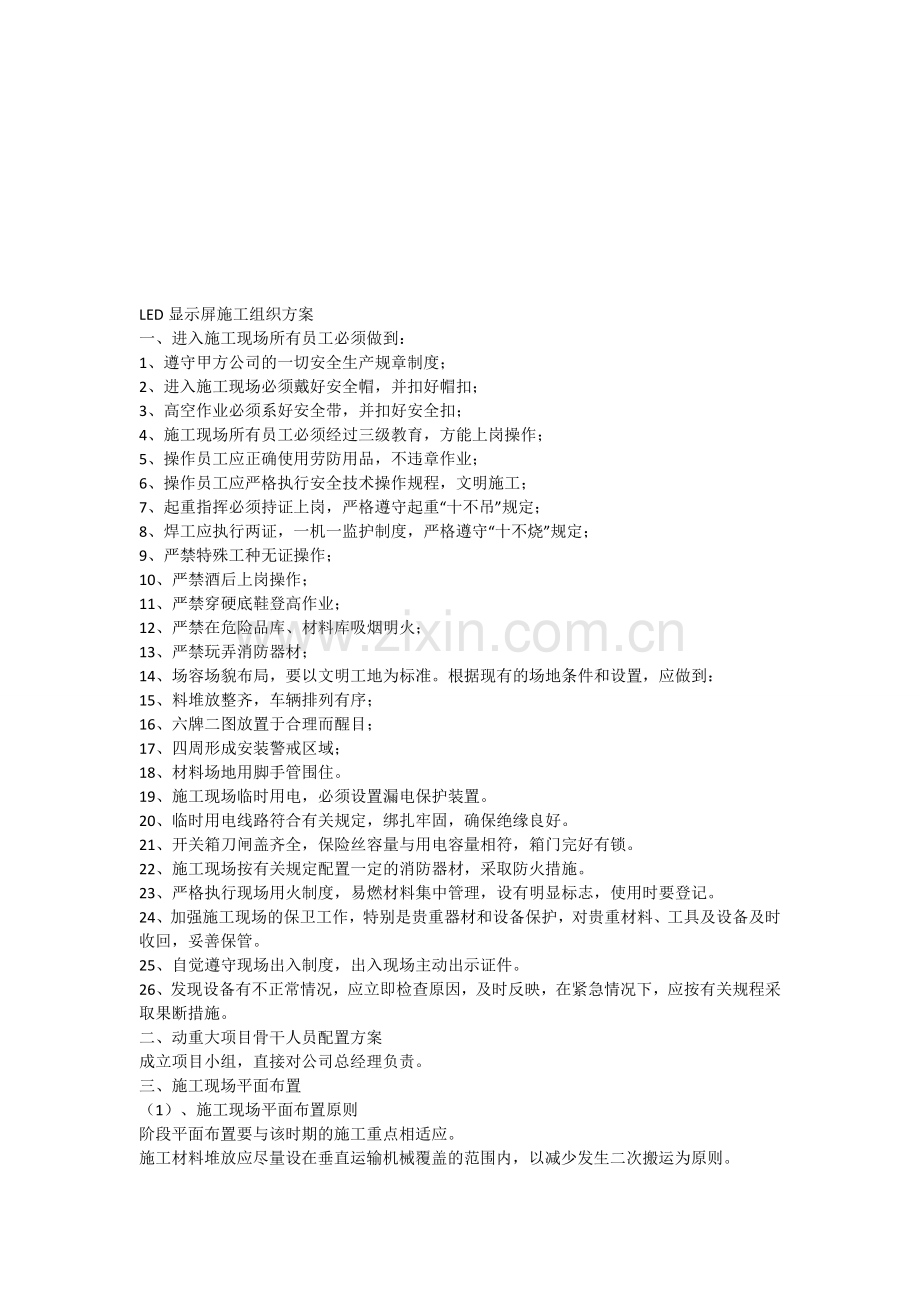

LED显示屏施工组织方案
一、进入施工现场所有员工必须做到：
1、遵守甲方公司的一切安全生产规章制度；
2、进入施工现场必须戴好安全帽，并扣好帽扣；
3、高空作业必须系好安全带，并扣好安全扣；
4、施工现场所有员工必须经过三级教育，方能上岗操作；
5、操作员工应正确使用劳防用品，不违章作业；
6、操作员工应严格执行安全技术操作规程，文明施工；
7、起重指挥必须持证上岗，严格遵守起重“十不吊”规定；
8、焊工应执行两证，一机一监护制度，严格遵守“十不烧”规定；
9、严禁特殊工种无证操作；
10、严禁酒后上岗操作；
11、严禁穿硬底鞋登高作业；
12、严禁在危险品库、材料库吸烟明火；
13、严禁玩弄消防器材；
14、场容场貌布局，要以文明工地为标准。根据现有的场地条件和设置，应做到：
15、料堆放整齐，车辆排列有序；
16、六牌二图放置于合理而醒目；
17、四周形成安装警戒区域；
18、材料场地用脚手管围住。
19、施工现场临时用电，必须设置漏电保护装置。
20、临时用电线路符合有关规定，绑扎牢固，确保绝缘良好。
21、开关箱刀闸盖齐全，保险丝容量与用电容量相符，箱门完好有锁。
22、施工现场按有关规定配置一定的消防器材，采取防火措施。
23、严格执行现场用火制度，易燃材料集中管理，设有明显标志，使用时要登记。
24、加强施工现场的保卫工作，特别是贵重器材和设备保护，对贵重材料、工具及设备及时收回，妥善保管。
25、自觉遵守现场出入制度，出入现场主动出示证件。
26、发现设备有不正常情况，应立即检查原因，及时反映，在紧急情况下，应按有关规程采取果断措施。
二、动重大项目骨干人员配置方案
成立项目小组，直接对公司总经理负责。
三、施工现场平面布置
（1）、施工现场平面布置原则
阶段平面布置要与该时期的施工重点相适应。
施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运为原则。

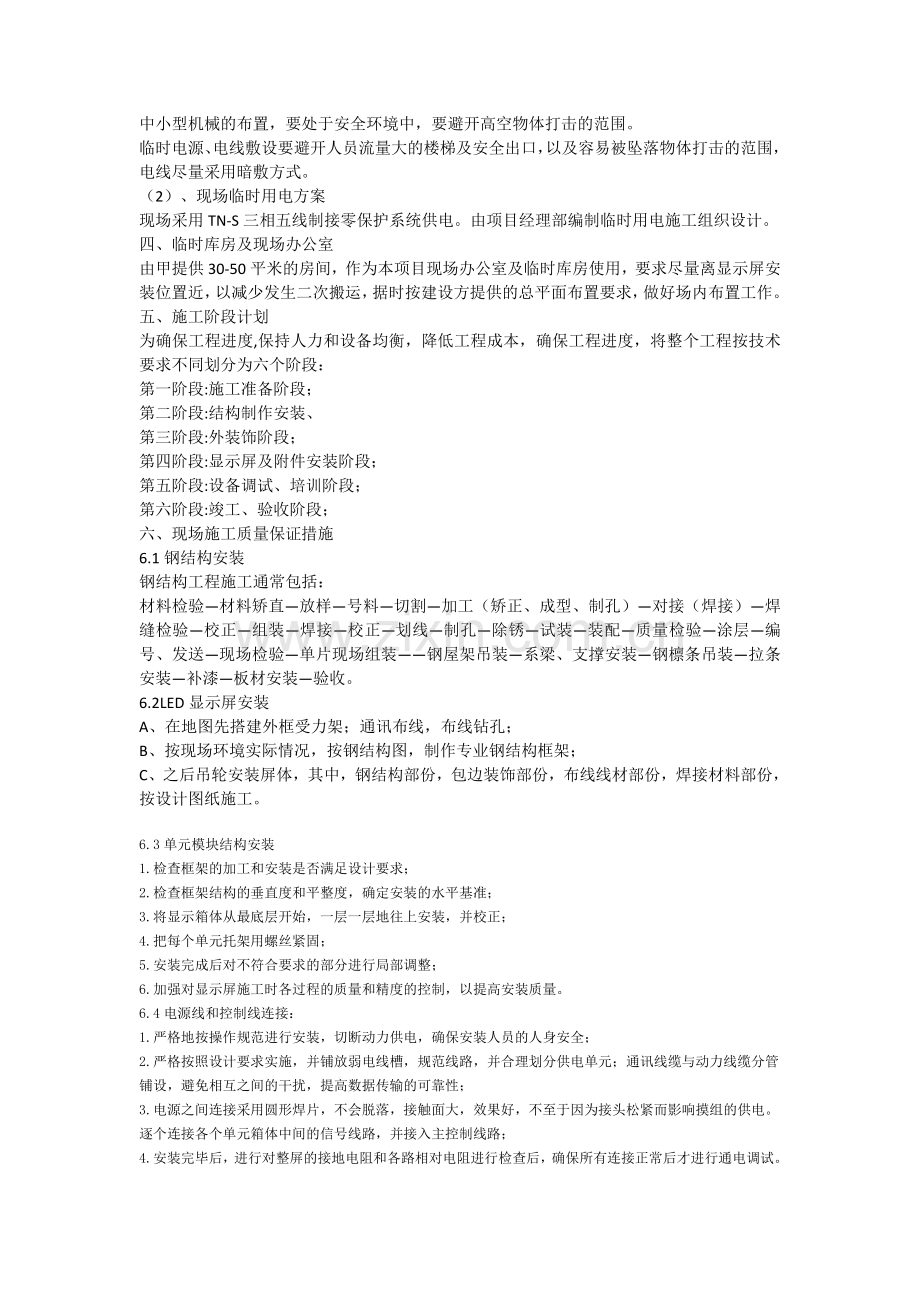

中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
临时电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
（2）、现场临时用电方案
现场采用TN-S三相五线制接零保护系统供电。由项目经理部编制临时用电施工组织设计。
四、临时库房及现场办公室
由甲提供30-50平米的房间，作为本项目现场办公室及临时库房使用，要求尽量离显示屏安装位置近，以减少发生二次搬运，据时按建设方提供的总平面布置要求，做好场内布置工作。
五、施工阶段计划
为确保工程进度,保持人力和设备均衡，降低工程成本，确保工程进度，将整个工程按技术要求不同划分为六个阶段：
第一阶段:施工准备阶段；
第二阶段:结构制作安装、
第三阶段:外装饰阶段；
第四阶段:显示屏及附件安装阶段；
第五阶段:设备调试、培训阶段；
第六阶段:竣工、验收阶段；
六、现场施工质量保证措施
6.1钢结构安装
钢结构工程施工通常包括：
材料检验—材料矫直—放样—号料—切割—加工（矫正、成型、制孔）—对接（焊接）—焊缝检验—校正—组装—焊接—校正—划线—制孔—除锈—试装—装配—质量检验—涂层—编号、发送—现场检验—单片现场组装——钢屋架吊装—系梁、支撑安装—钢檩条吊装—拉条安装—补漆—板材安装—验收。
6.2LED显示屏安装
A、在地图先搭建外框受力架；通讯布线，布线钻孔；
B、按现场环境实际情况，按钢结构图，制作专业钢结构框架；
C、之后吊轮安装屏体，其中，钢结构部份，包边装饰部份，布线线材部份，焊接材料部份，按设计图纸施工。
6.3单元模块结构安装
1.检查框架的加工和安装是否满足设计要求；
2.检查框架结构的垂直度和平整度，确定安装的水平基准；
3.将显示箱体从最底层开始，一层一层地往上安装，并校正；
4.把每个单元托架用螺丝紧固；
5.安装完成后对不符合要求的部分进行局部调整；
6.加强对显示屏施工时各过程的质量和精度的控制，以提高安装质量。
6.4电源线和控制线连接：
1.严格地按操作规范进行安装，切断动力供电，确保安装人员的人身安全；
2.严格按照设计要求实施，并铺放弱电线槽，规范线路，并合理划分供电单元；通讯线缆与动力线缆分管铺设，避免相互之间的干扰，提高数据传输的可靠性；
3.电源之间连接采用圆形焊片，不会脱落，接触面大，效果好，不至于因为接头松紧而影响摸组的供电。逐个连接各个单元箱体中间的信号线路，并接入主控制线路；
4.安装完毕后，进行对整屏的接地电阻和各路相对电阻进行检查后，确保所有连接正常后才进行通电调试。
6.5配电系统安装
1.电子显示屏的配电箱为220V/380V供电系统输入；
2.按照方案和规范在屏体内部合适的位置安装屏体配电柜；
3.柜体和屏体结构紧密连接，整体接地电阻≤4欧。
6.6控制设备安装：
1.根据合同的设备清单，逐个检查对照设备的数量和型号规格；
2.安装机柜或者台面的空间合理的安装摆放设备；
3.正确连接各个设备间的信号传输线路；
4.规范整体线路，完成后把各个设备连接电源。
6.7专用软件安装：
主要包括调试软件、控制软件、播放软件及其他专用软件。
七、施工临时用电计划
7.1施工临时用电实施依据
主要根据现场查勘结果并结合《施工现场临时用电安全技术规范》（GB50194-93）和《民用建筑电气设计规范》（SDJ8-97）实施。
7.2施工临时用电组织实施计划
配电箱布置原则
²总配电箱应设在靠近电源的地区，分配电箱应设在用电设备相对集中的地区，开关箱与分配电箱的距离不得超过30M。开关箱与被控制的固定式用电设备距离不得超过3M。
²配电箱、开关箱应设在干燥、通风及常温处，不应设在多尘、水雾或有腐蚀性气体、爆炸危险的场所以及有剧烈振动和地势低洼可能积水的场所，否则要采取防护措施。要能避开外来物的冲撞。
²配电箱四周要有一定的维护操作距离，即应有足够两人同时工作的空间或通道。
²配电箱的保护线端子板和中性线端子板要分设，金属箱壳、不应带电的电器金属底座、配线管等均应妥善接地。
²配电箱应有防雨、防层措施。
n线路敷设要求
1.为了安全，临电线路敷设一般采用移动橡套电缆架空或埋地敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
2.电缆埋地敷设时，电缆表面距地面不得小于0.2～0.7m，且电缆上下应均匀铺50MM厚细沙或软土，而后再盖砖保护。
3.电缆穿越建筑物、构筑物、道路和易受机械损伤的场所及引出地面时，在电缆地下0.2M、地面以上2M段以内必需穿防护套管。
4.电缆与附近热力管道平行距离不得小于2M，交叉间距应不小于1M。
5.埋地电缆有接头时，接头应做在地面上的接线盒中，接线盒应能防雨、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。
6.电缆架空、沿墙或电干敷设时要用绝缘子固定，严禁用金属裸线做绑线，电缆的最大弧度（弧垂）距地面不得小于2.5M。
7.电线电缆应固定牢固，接头要包扎严密，做到绝对安全可靠。
八、安全用电技术措施和电气防火措施
1.项目经理部设电气工程师或技术员一名，负责安全技术档案的建立和管理。
2.设临电维护操作电工数名，负责填写临电记录和维护临电线路设备及操作开关。电工必需熟悉用电安全规程、规范，并认真执行。
3.建立临电档案，及时记录有关资料；
4.根据施工现场情况，采用TN-S、TN-C-S或TT系统，所有用电设备的外壳必须与专用的PE线相连通；总接地电阻需小于10Ω。
5.线路开关与设备每月检查一次，其内容有：线路的绝缘测试、接地电阻测试、设备绝缘测试及线路完好情况检查。
6.手持式用电设备的PE线应在移动电缆芯内，且其界面必须大于1.5mm2。
7.配电箱开关送电操作顺序为：总箱→分箱→开关箱。
8.配电箱开关停电操作顺序为：开关箱→分箱→总箱。
9.维修和操作开关时，电工必须按规定穿绝缘鞋、戴绝缘手套，必须使用试验合格的绝缘工具。
10.凡停电在2小时以上时，开关箱、配电箱必须上锁。
11.开关箱内不得有杂物，并保持整洁。
12.严禁用不合格的开关、熔体更换已损坏的开关、熔断器的熔体，损坏的开关、熔断器的熔体不得继续使用。
13.现场应配备灭火工具、器材，确保电气设备及现场其他设备的安全。
14.普及电气火灾扑救方法。
15.专业电工应掌握触电抢救方法。
九、系统试运行及测试
安装调试控制：显示屏调试达到标书所要求的各项技术指标，进行现场工程安装，可委派相关检查人员在现场进行质量控制。
软件及系统联调：每个单系统调试好后进行整个系统的联调工作。如音频、视频与电子显示屏同步等。软件人员除要调试好本系统的软件外，还要积极地配合其他接口软件的调试工作（如同数据库交换数据），以满足使用的需求。如果出现问题将立即整改，再次试运行，直至系统完全符合要求为止。
十、关键施工技术、措施
首先，大屏幕信息发布系统的施工工程中，各屏体和土建工程紧密配合，完成各屏体所需线管预埋的铺设工作，确保在走线放管的时候不会与强电暖通在走线路线方向存在干扰交叉的问题，此外还要确保在后期屏体安装后不会影响装饰工程的美观度而且还能增强整体建筑的优美程度和现代化信息程度。
其次，由于装修工程直接影响各屏体的实际安装，因此需要业主协调好装修工程的装修时间，协调装修工程和屏体工程进度。
在整个施工过程中，都存在着和各施工单位不可预见的协调关系，也存在着一些不可抗的因素。事件一旦发生，我们就需要通过业主或甲方监理按照实际情况进行各方面的协调工作。
十一、施工要点及注意事项
1、大屏幕通过预先留置的综合布线点进行组网，只要综合布线系统根据LED安装位置作好预留即可。
2、大屏幕信息发布系统需要就地有强电供应，在管线预埋阶段一定要事先同强电专业提出要求，因为往往这种跨专业的配合小细节上，会成为施工上的“灰色地带”。
十二、显示屏安装质量保证措施
1、结构平整度
在安装箱体前，采用挂线和吊线锤相结合的方法检查竖向构件的安装尺寸。如有条件，优先采用水准仪和经纬仪进行检验。需检验的项目主要有：
■ 竖向构件正面中心线的垂直偏差：﹤±1mm
■ 竖向构件正面线距离：﹤±1mm
■ 竖向构件正面螺栓孔中心线的垂直偏差：﹤±1mm
■ 竖向构件正面螺栓孔中心线的水平偏差：﹤±1mm
■ 竖向构件侧向边缘线出平面外垂直偏差：﹤±1mm
■ 各层检修平台边缘型钢竖向中心距：﹤±1mm
如果检验出以上部位超差，及时调整，保证竖向构件形成的显示屏安装基准面整体平整度在±1mm之内。
箱体安装时，先将中间开始安装，调整好垂直度和表面平整度，然后由下至上逐层进行，每层均为中间向两边展开。安装过程中，根据需要设置数道竖向及水平辅助连线，用以检查安装质量。
控制尺寸公差
■屏体竖向平整度：﹤ 1mm
■ 模块平整度：﹤0.5mm
■ 像素间距：﹤0.3mm
■ 箱体拼缝：﹤0.5mm
■ 构件平整度：﹤1.0mm
■ 屏体竖向边缘垂直度：﹤2mm
十三、配电箱安装
a) LED显示屏装置应设置专用的配电控制箱(柜)，其容量与LED显示屏装置的电气容量相匹配。配电控制箱(柜)不采用可燃材料制作。在干燥无尘场所，如采用木制配电控制箱(柜)经过阻燃处理。
b) 由地区公共低压电网供电AC220V给LED显示屏负荷，当线路电流小于或等于30 A时，可采用220 v单相三线制供电。线路电流大于30 A时，宜采用220 V/380 V三相五线制供电，以降低三相低压配电系统的不平衡。
c) 配电控制箱(柜)内的三相供电主干线采用黄、绿、红三种颜色分相区别。主干线与控制线分开排列，内部带电的零部件之间的距离不小于12 mm。
d) 配电控制箱(柜)的过线孔有绝缘防护套管或绝缘材料制作的防护口。
e) 室外安装的配电控制箱(柜)，其外壳具有防尘、防雨和防触电保护功能，防护等级不低于IP43，在箱(柜)底的最低部位有渗水导出口。
f) 配电控制箱(柜)内，分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线经汇流排配出。
g) 配电控制箱(柜)内接线整齐，回路编号齐全，标识正确。
h) 配电控制箱(柜)内采用螺钉压紧式接线端子接线时， 螺钉两侧所压导线截面积相同，同一端子上导线连接不多于二根。
i) 配电控制箱(柜)内，开关动作灵活可靠，脱扣动作时间不大于0.1s。
j) 配电控制箱(柜)配备锁具装置,防止非专业人员操作.
十四、LED显示屏安装结构及安装
a）安装附件
用于LED产品安装的附件，符合相应标准的规定或符合安装说明书的要求。
LED产品支架的材料符合GB 7000．1—2002中13．2“耐热”的要求。
b）LED产品基础框架结构
LED产品工程基础结构的设计和加工制作，充分考虑有关建筑工程的相关标准和规范，并考虑材料和结构的承重强度、环境振动、耐受当地最大风荷载能力、抗锈蚀及方便地安装或维修。
c）紧固件
LED产品装置和工程安装时，用于承载、耐受拉力、剪切力的固定或连接螺钉、螺栓符合相应国家标准和安装说明书的要求；用于在混凝土等安装面上安装固定的化学锚栓或其他型式的螺栓，根据安装面材质、坚硬程度确定安装孔直径和深度，并选择适用的螺栓规格。
d）LED产品工程使用、维护说明书
LED产品工程使用维护说明书除符合国家信息产业部《LED显示屏通用规范》SJ/T11141-2003 标准的规定外，还包括LED产品工程的配线图和使用、维护等有关内容。
十五、LED产品的安装
LED产品装置的装配,由受过专门培训的专业安装人员来完成。其安装附件的制作、选择和装配符合本规范的要求和安全操作规范的一般原则，并符合国家和地方政府颁布的有关电气、建筑、环境保护等法律、法规、标准以及施工图纸的要求。
