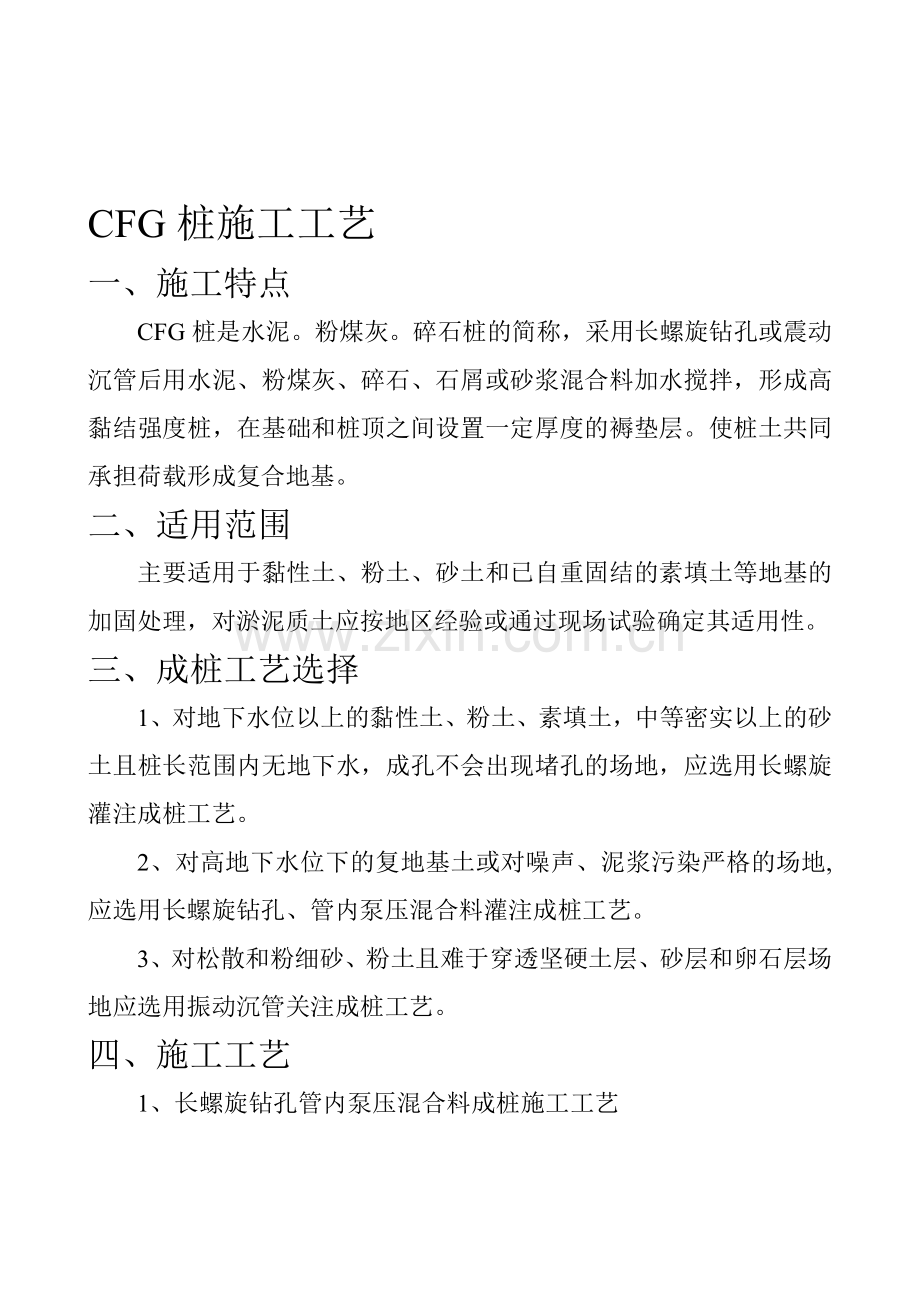

CFG桩施工工艺
一、施工特点
CFG桩是水泥。粉煤灰。碎石桩的简称，采用长螺旋钻孔或震动沉管后用水泥、粉煤灰、碎石、石屑或砂浆混合料加水搅拌，形成高黏结强度桩，在基础和桩顶之间设置一定厚度的褥垫层。使桩土共同承担荷载形成复合地基。
二、适用范围
主要适用于黏性土、粉土、砂土和已自重固结的素填土等地基的加固处理，对淤泥质土应按地区经验或通过现场试验确定其适用性。
三、成桩工艺选择
1、对地下水位以上的黏性土、粉土、素填土，中等密实以上的砂土且桩长范围内无地下水，成孔不会出现堵孔的场地，应选用长螺旋灌注成桩工艺。
2、对高地下水位下的复地基土或对噪声、泥浆污染严格的场地,应选用长螺旋钻孔、管内泵压混合料灌注成桩工艺。
3、对松散和粉细砂、粉土且难于穿透坚硬土层、砂层和卵石层场地应选用振动沉管关注成桩工艺。
四、施工工艺

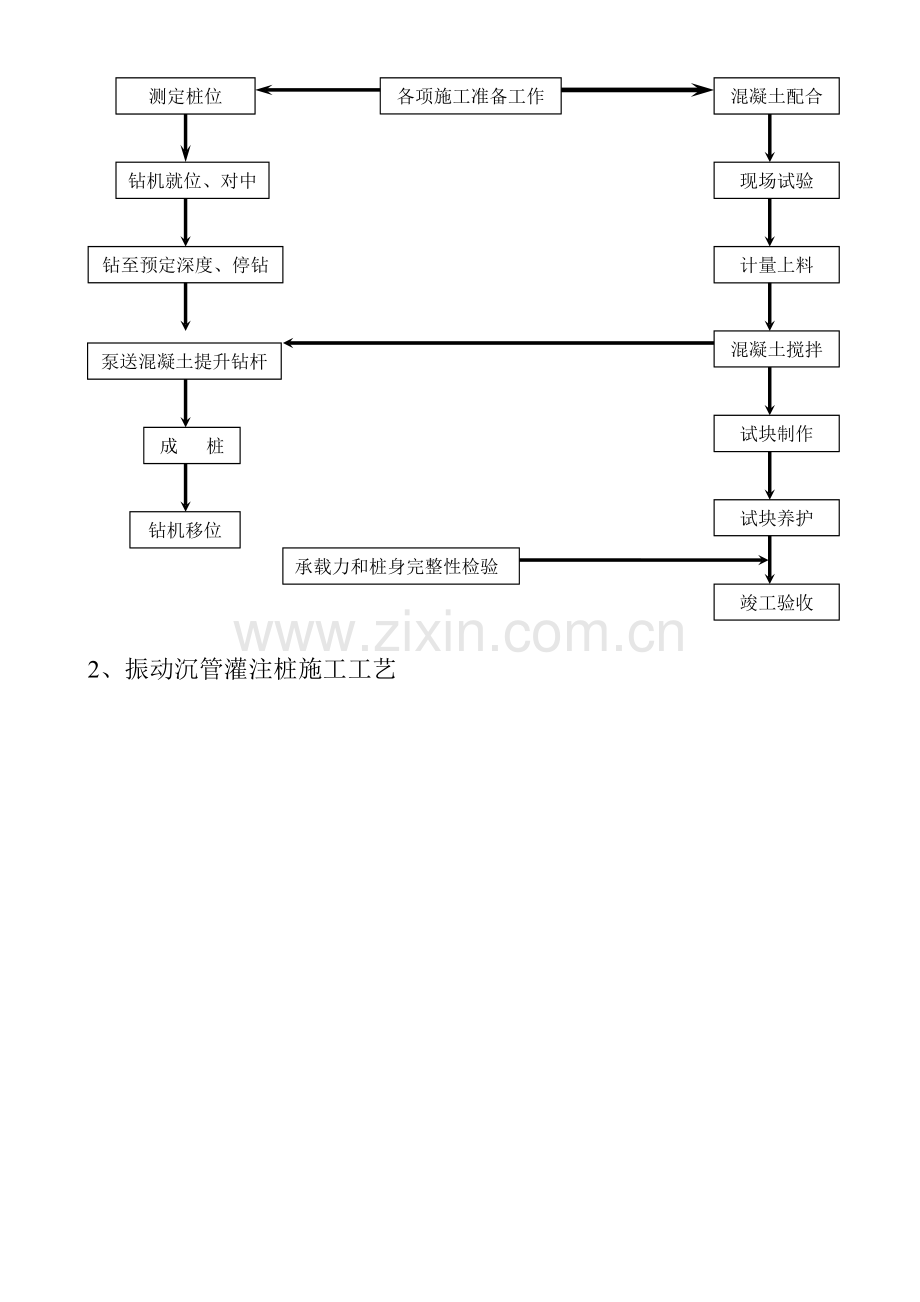

1、长螺旋钻孔管内泵压混合料成桩施工工艺
泵送混凝土提升钻杆
钻至预定深度、停钻
各项施工准备工作
测定桩位
钻机就位、对中
成 桩
钻机移位
混凝土配合比
现场试验
计量上料
混凝土搅拌
试块养护
竣工验收
试块制作
承载力和桩身完整性检验

2、振动沉管灌注桩施工工艺
各项施工准备工作
混凝土配合比
现场试验
计量上料
混凝土搅拌
试块养护
竣工验收
试块制作
沉管成孔
测定桩位
打桩机定位
震动拔管成桩
打桩机移位
灌注混凝土
承载力及桩身完整性检测

五、质量控制
1、施工前针对CFG以出现桩身夹泥，缩径、断桩、串桩、堵管质量通病、制定相应的防治措施，由项目技术负责人向作业人员做好技术交底。
2、施工前应按设计要求由有资质的试验室进行配合比试验，施工时将试验配合比调成施工配合比，按施工配合比计量配制混合料。若采用现场搅拌宜使用强制式混凝土搅拌机，如为预拌混凝土，供货前应对其搅拌现场进行考察。
3、长螺旋钻孔管内泵压混合料成桩施工的坍落度宜为160—200mm。振动沉管灌注成桩施工的坍落度宜为30—50mm，成桩后桩顶浮浆厚度不宜超过200mm。
4、长螺旋钻孔管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，遇到饱和沙土或饱和粉土层，不得停泵待料。
5、振动沉管灌注成桩施工拔管速度应按匀速控制，拔管速度应控制在1.2~1.5m/min，如遇淤泥或淤泥质土，拔管速度应停拔5~10s，拔管速度不应大于0.8m/min。
6、施工桩顶标高宜高出设计桩顶标高不少于0.5m，在基础开挖时将0.5m质量较差桩段凿去。
7、成桩工程中，每机每日应做混合料试块1组。标养后，测定立方体强度。
8、冬期施工时混合料入孔温度不得低于5℃，对桩头桩间土应采取保暖措施。
9、清土和截桩时，不得造成桩顶标高以下桩身断裂和扰动桩间土。
10、褥垫层铺设宜采用静力压实法，当基础底面下桩间土的含水量较小时，也可采用动力夯实法，夯填度不得大于0.9（夯实后的褥垫层厚度与虚铺厚度的比值）。
五、材料及机具设备
1、材料：水泥宜为32.5R标号以上的普通硅酸盐水泥。
碎石粒径为16~31.5mm，石屑粒径为0.5~1.0mm
振动沉管灌注成桩或长螺旋灌注成桩施工时粉煤灰可选用粗灰，当用长螺旋钻孔管内泵压混合料灌注成桩时，为增加混料和易性和可泵性，宜选用细度不大于45%的Ⅲ级或Ⅲ级以上等级的粉煤灰。
褥垫层材料宜用中、粗砂或碎石，碎石粒径宜为8~20mm。
2、主要施工机具、设备：长螺旋钻桩机技术性能符合表1
振动沉管灌注桩机技术性能符合表2。
强制式混凝土搅拌机、翻斗运输车、装载机、混凝土输送泵、经纬仪、水准仪、钢尺等。
表1 长螺旋钻机规格与技术性能表
动力头型号
钻孔深度（m）
动力头（kW）
最大纽距（kN·m）
钻孔直径（mm）
GLZ—22
22
45×2
33

GLZ—26
26
55×2
44

GLZ—30
30
55×2
44

GLZ—30A
30
75×2
60

ZKL8000BB
16
37×2
30.716
800
SZKL600BB
13
45×2

600

表2 振动打桩机规格与技术性能表
桩锤型号
功率（kW）
电源（kVA）
激振力（kN）
深度（m）
DZ30Y
30
100
180
18
DZ40Y
37/40
125
230
18
DZ50Y
45
200
280
25
DZ60Y
55
220
350
25
桩机型号
深度（m）
直径（mm）
加压力（kN）
质量（t）
DJ40S
20
400
100
17.5
DJ60S
25
500
160
20.0
六、质量检验
1、CFG桩的使用的材料，成品、半成品、构配件进入现场时，应检查产品标签、生产厂家、产品批号、生产日期、有效期等。进场材料在监理见证下，按规定进行取样送检，合格后方能使用。机械设备的合格证、生产许可证（如机械性能检验报告、机械操作人员的上岗证等资料）报监理审批同意后组织进场。
2、施工前按设计要求进试沉管和试钻孔，地质报告是否符合施工要求,如果设计要求进行场的试桩,先做试桩，以便为设计施工提供依据。
3、施工结束后,对桩顶标高、桩位、桩体质量,地基承载力(设计有要求时)以及褥垫层的质量按规定进行检查。
4、地基承载力和桩身完整性检测在施工结束28天后由建设方要求有资质的检测单位按按规定进行检测,并提供相应的检测报告。
七、安全措施
1、成立现场安全管理小组，作业人员进入现场后,首先安排安全教育,提高安全意识,组织学习安全操作规程,防止违章作业.
2、贯彻“安全第一，预防为主。”的安全方针，执行《安全管理制度》，作业前，由项目安全员认真做好安全交底，开好现场安全会,明确作业人员有权拒绝违章指挥。
3、加强安全用电管理，所有电气设备由电工负责管理。
4、加强设备管理和夜间值班人员定时巡查,防止设备丢失损坏。
