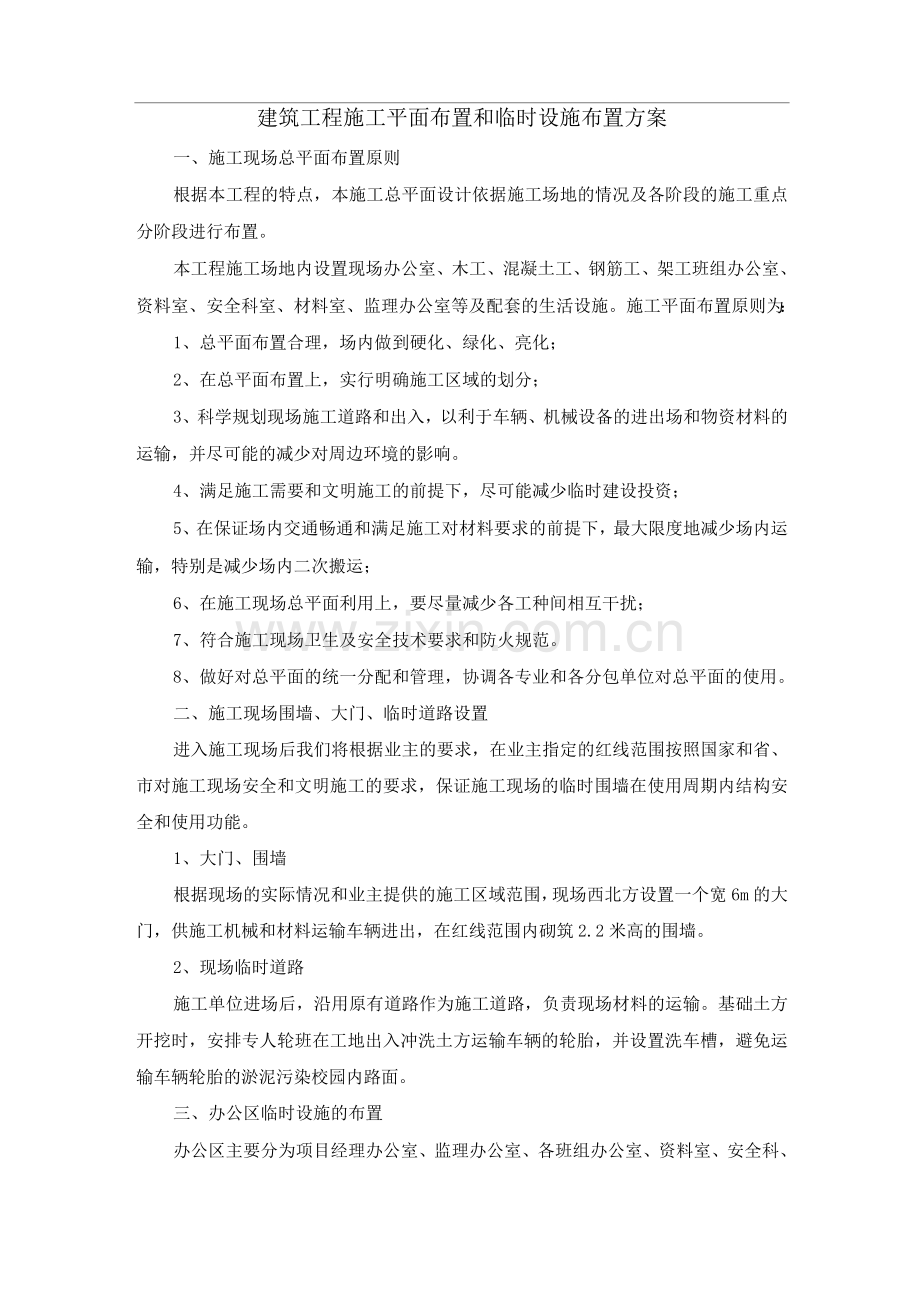

建筑工程施工平面布置和临时设施布置方案
一、施工现场总平面布置原则
根据本工程的特点，本施工总平面设计依据施工场地的情况及各阶段的施工重点分阶段进行布置。
本工程施工场地内设置现场办公室、木工、混凝土工、钢筋工、架工班组办公室、资料室、安全科室、材料室、监理办公室等及配套的生活设施。施工平面布置原则为：
1、总平面布置合理，场内做到硬化、绿化、亮化；
2、在总平面布置上，实行明确施工区域的划分；
3、科学规划现场施工道路和出入，以利于车辆、机械设备的进出场和物资材料的运输，并尽可能的减少对周边环境的影响。
4、满足施工需要和文明施工的前提下，尽可能减少临时建设投资；
5、在保证场内交通畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；
6、在施工现场总平面利用上，要尽量减少各工种间相互干扰；
7、符合施工现场卫生及安全技术要求和防火规范。
8、做好对总平面的统一分配和管理，协调各专业和各分包单位对总平面的使用。
二、施工现场围墙、大门、临时道路设置
进入施工现场后我们将根据业主的要求，在业主指定的红线范围按照国家和省、市对施工现场安全和文明施工的要求，保证施工现场的临时围墙在使用周期内结构安全和使用功能。
1、大门、围墙
根据现场的实际情况和业主提供的施工区域范围，现场西北方设置一个宽6m的大门，供施工机械和材料运输车辆进出，在红线范围内砌筑2.2米高的围墙。
2、现场临时道路
施工单位进场后，沿用原有道路作为施工道路，负责现场材料的运输。基础土方开挖时，安排专人轮班在工地出入冲洗土方运输车辆的轮胎，并设置洗车槽，避免运输车辆轮胎的淤泥污染校园内路面。
三、办公区临时设施的布置

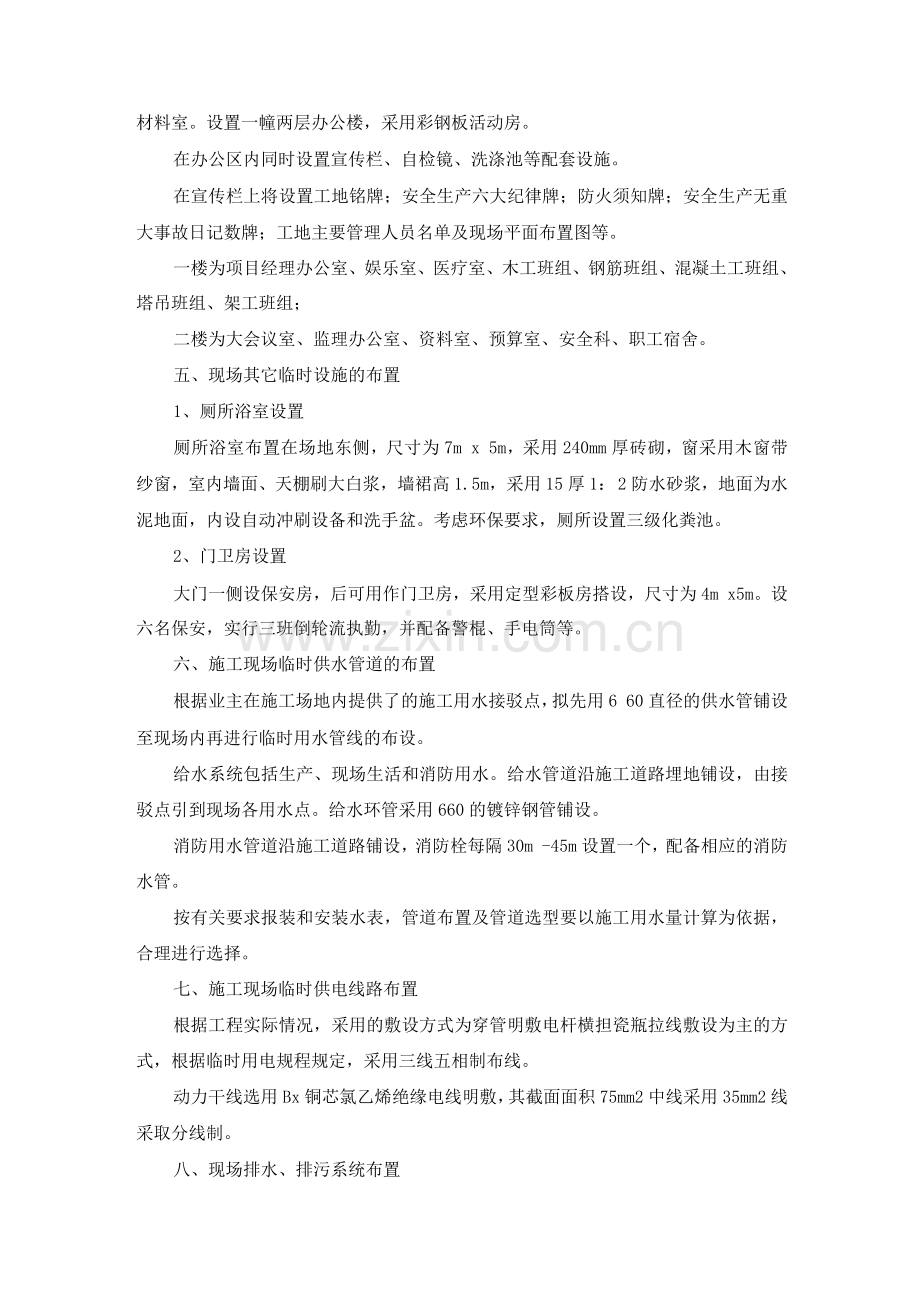

办公区主要分为项目经理办公室、监理办公室、各班组办公室、资料室、安全科、材料室。设置一幢两层办公楼，采用彩钢板活动房。
在办公区内同时设置宣传栏、自检镜、洗涤池等配套设施。
在宣传栏上将设置工地铭牌；安全生产六大纪律牌；防火须知牌；安全生产无重大事故日记数牌；工地主要管理人员名单及现场平面布置图等。
一楼为项目经理办公室、娱乐室、医疗室、木工班组、钢筋班组、混凝土工班组、塔吊班组、架工班组；
二楼为大会议室、监理办公室、资料室、预算室、安全科、职工宿舍。
五、现场其它临时设施的布置
1、厕所浴室设置
厕所浴室布置在场地东侧，尺寸为7m x 5m，采用240mm厚砖砌，窗采用木窗带纱窗，室内墙面、天棚刷大白浆，墙裙高1.5m，采用15厚1： 2防水砂浆，地面为水泥地面，内设自动冲刷设备和洗手盆。考虑环保要求，厕所设置三级化粪池。
2、门卫房设置
大门一侧设保安房，后可用作门卫房，采用定型彩板房搭设，尺寸为4m x5m。设六名保安，实行三班倒轮流执勤，并配备警棍、手电筒等。
六、施工现场临时供水管道的布置
根据业主在施工场地内提供了的施工用水接驳点，拟先用6 60直径的供水管铺设至现场内再进行临时用水管线的布设。
给水系统包括生产、现场生活和消防用水。给水管道沿施工道路埋地铺设，由接驳点引到现场各用水点。给水环管采用660的镀锌钢管铺设。
消防用水管道沿施工道路铺设，消防栓每隔30m -45m设置一个，配备相应的消防水管。
按有关要求报装和安装水表，管道布置及管道选型要以施工用水量计算为依据，合理进行选择。
七、施工现场临时供电线路布置
根据工程实际情况，采用的敷设方式为穿管明敷电杆横担瓷瓶拉线敷设为主的方式，根据临时用电规程规定，采用三线五相制布线。
动力干线选用Bx铜芯氯乙烯绝缘电线明敷，其截面面积75mm2中线采用35mm2线采取分线制。
八、现场排水、排污系统布置
本工程排水分为卫生间排水、现场排水沟排水。现场的临时厕所排污经过三级化粪处理后排入市政管网。
沿临时设施、建筑四周及施工道路设置排水明沟，并做好排水坡度，生活污水和施工污水经过沉淀处理，分别排入指定的排水后排入市政管线。
施工现场出入设洗车槽，外运车辆进行清洗，减少车辆带尘。排水沟要定期派人清掏，保持畅通，防止雨季高水位时发生雨水倒灌。
降水排水由于水量大，采用埋地管道敷设，单独排放至各排放点。
施工现场的各类排水必须经过处理，达标后排入城市排水管网。
