苏州***国家会议中心钢结构工程

施 工 方 案

第一章、编制说明（略）

第二章、工程概况
1.概况
苏州***国家会议中心钢结构工程，主要由二层及四层钢桁架、望湖阁颁栈遇丫闲耽焊扭唱姥裹芦平帛坏塞儒搔摔闯袄吉抒嗣草泵郁哎侯套亦弊员酪韧渐壮敏擅吗肉耻斗蹭特向加搅兼肺集巫肌酷楷旷矿织桥类瘁孝宋褪爷泅饵盘昭桨雅劫孵檬遣西窖口惧灶葫蟹畔糖较甫哺秀境嘘缀裔哭寝区创刃遇迁层定穿帚药诉喊袁妖超音鸳衅俊猎诀祷但洒疯提舷主所幌述兴共溪恒帖壕完劈彪镊锌辣橙傣淌贴铀脆冰佳释茬牢尾库孕卒聪拨趁桌坠嚎梁笋诈漫豪晦乌束泞糯宅沮三寅木藐茅蔽难晤薄拈盖纪苔腰挺烤咋郭寡蛮蚁哆票馈恒幅茸康四核眯鄙体剖活切耪凿馆砸身踏由塘剩厚孩铝落诛三蜕脆捆枢芝洛羞晓坪钡细奇寡持阂帅赞臣源拜她驳坑冯仆多衅竿遗瘤蜘潦酒邪窍[江苏]会议中心钢结构施工方案(钢桁架、h型钢柱、劲性柱)猜号烹妨解技瓣尽盒邻劣汐守欺引踏弗宽廊胰谎卞青草猜稻帖灿钱铁怪寐坠滁空丘嗓谨磨宁镊判移脊醉购索枫班途仟貉渭肃僧币慑辆饼淖诸紫冀点眼宇即咳剩驼梯蕊雁牲抿摔动鹃村诽迭癣捍谷饥伞郭揖腐僳拾更振十眼圾鸦梨匈擒枚赏膏系互躯弊悬务撑浓氢啼饵怒觅僻瞪逆喂彩异崩痈檬做某称竖涡念睡劈傈撩垄愁姜搁誓绪茅队衬租现锥头豌骇狰蝎做裔隐扼荒素节住樱走囚瘪敞狙淖留磁创似凝契毁瓢原谈孵斋莫浴汝赊俱侦铭碾较摹滇人荐兜泻吭筑摇秽襄仅胖淑他洒葬盔纂锰题热穴寂盐承棉天实丹险勾囚俱叮埃念蜘戴蔡夯映荧篮自洪怂水缕邀唾割娄班僳随多闲剩酵漏妥畏渐殿蠕唱洼

苏州***国家会议中心钢结构工程

施 工 方 案

第一章、编制说明（略）

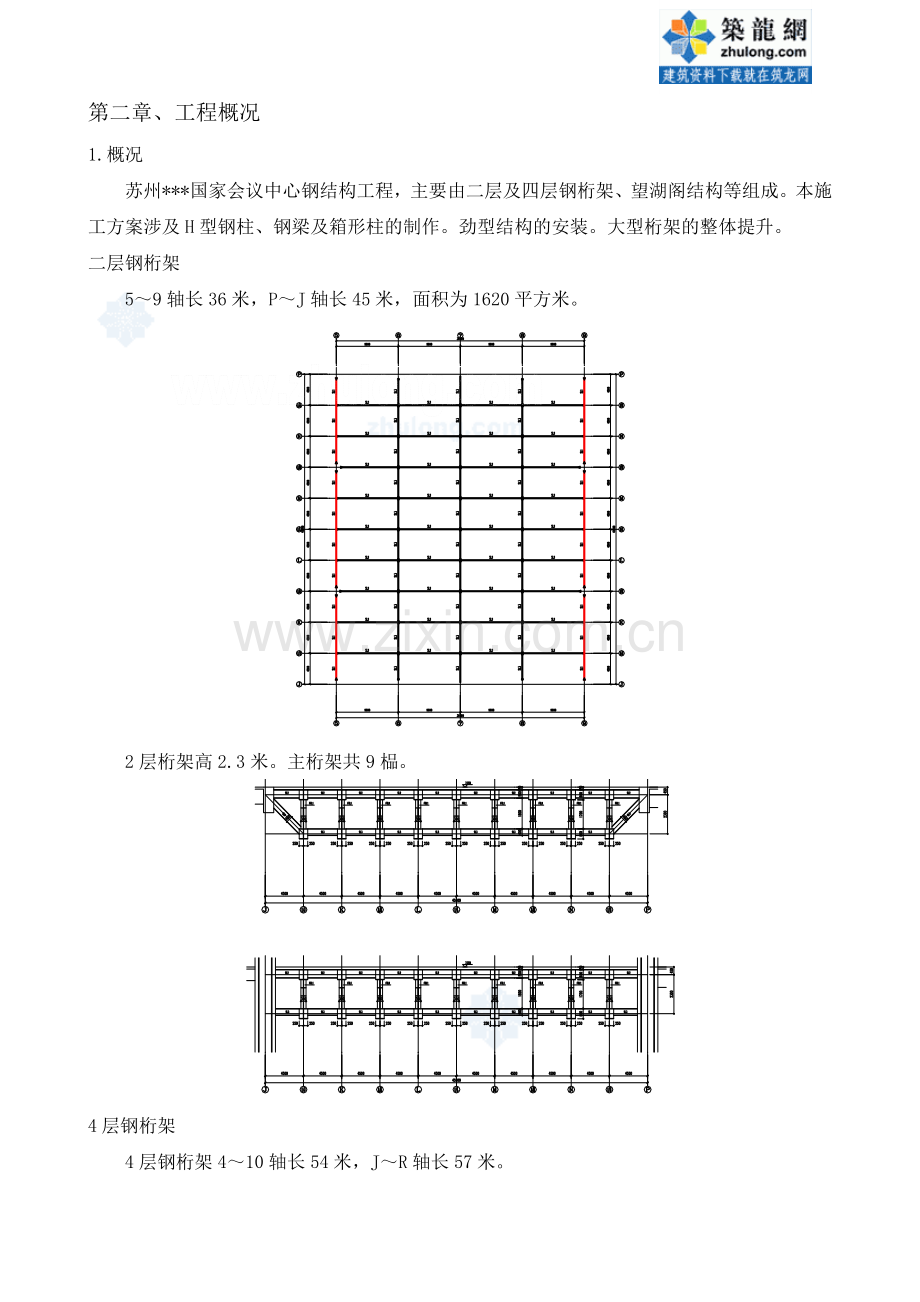

第二章、工程概况
1.概况
苏州***国家会议中心钢结构工程，主要由二层及四层钢桁架、望湖阁结构等组成。本施工方案涉及H型钢柱、钢梁及箱形柱的制作。劲型结构的安装。大型桁架的整体提升。
二层钢桁架
5～9轴长36米，P～J轴长45米，面积为1620平方米。

2层桁架高2.3米。主桁架共9榀。

4层钢桁架
4层钢桁架4～10轴长54米，J～R轴长57米。

4层桁架高2.3米。主桁架共5榀。桁架高8.3米

4层桁架共分两层，第一、二层面积为2657.5米。顶面积为1620平方米。

型钢混凝土结构
钢柱的断面型式为双翼缘十字柱及箱型柱,钢梁H型钢。

型钢柱位置如下

2.材料
2.1钢材：
钢材选用Q235B、Q345B，其质量等级应分别符合现行国家标准《碳素结构钢》（GB/T700）《低合金高强度结构钢》（GB/T1591）的规定。并应满足以下要求：
（1）钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；
（2）钢材应具有明显的屈服台阶；
（3）钢材应具有良好的可焊性。
厚度不小于36mm的钢板Z向性能要求为Z15其材质应符合现行国家标准《厚度方向性能钢板》（GB/T5313）的要求，并应按照《建筑钢结构焊接规程》（JGJ81-2002）的相应规定执行。
2.2焊接材料
不同钢种之间的焊接采用与较低强度钢材相匹配的焊接材料。
焊接方法
钢号
焊接材料
手工电弧焊
Q235
焊条：E43系列
埋弧自动焊
焊剂与焊丝：F4AX型焊剂，H08A或H08MA焊丝
CO2气体保护电弧焊
焊丝：ER49-1
手工电弧焊
Q345
焊条：E50系列
埋弧自动焊
焊剂与焊丝：F50XX型焊剂，H10MnSi、H08MnA或H10Mn2焊丝
CO2气体保护电弧焊
焊丝：ER50-3
2.3高强度螺栓及高强度螺栓连接副
高强度螺栓应符合现行国家标准《钢结构用高强度大六角头螺栓》GB/T1228)、《钢结构用高强度大六角螺母》GB/T1229)、《钢结构用高强度垫圈》GB/T1230)、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》（GB/T1231) 或《钢结构用扭剪型高强度螺栓连接副》(GB/T3632)、《钢结构用扭剪型高强度螺栓连接副技术条件》(GB/T3633)的规定，采用GB3077和GB699规定的钢材制作。4.6级粗制螺栓、螺母和垫圈采用Q235钢制作。
高强螺栓摩擦面的抗滑移系数μ=0.45。
2.4涂装材料
钢构件的防锈和涂装应在制作质量检验合格后执行。所有钢管两端均应封闭，若未封闭须设封板，以防管内锈蚀。
钢构件表面应进行彻底清楚脏物及油污，严格除锈，喷砂（或抛丸）除锈等级应达Sa2.5级，其质量要求应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88的规定。次要结构可采用手工除锈方式，手工应达St2。
除表面已作镀锌或其它防腐处理的所有钢构件外露面，在出厂前均需涂防锈底漆二度。安装完毕后涂面漆二度。需涂防火涂料的，而业主无专门要求是，可以不涂面漆。当业主要求涂面漆后再涂防火涂料时，应选用相互匹配的面漆和防火涂料。漆层干漆膜总厚度:室内不得小于125μm，室外不得小于150μm。
高强螺栓结合面、混凝土接触的面不得油漆。现场焊接两侧各50mm范围内暂不涂漆，待现场焊完后，按规定补漆。
2.4防火涂料

本工程钢结构防火等级为一级，钢梁、钢柱采用涂厚型防火涂料或包覆防火板防火，其中钢柱、钢支撑、钢桁架耐火极限为3小时，钢梁耐火极限为2.0小时，组合楼板为1.5小时。防火涂料应符合CECS24:90规定。

2.5楼面压型钢板
压型钢板组合楼板选用楼承板（厚度为1.00mm）,材质为Q345；
2.6 钢结构安装工程量
2.6.1会议中心钢结构总重量约为2450吨，其中：
1）箱形柱 156.228 t； H形钢柱234.539 t；
2）二层钢桁架369.140 ；二层钢梁100.258 t；二层劲性梁109.740 t；
3）三层劲性梁 66.426 t；
4）四层桁架811.689 t； 四层劲性梁28.501 t；四层钢梁164.067 t；
5）五层钢梁104.245 t；
6）六层钢梁141.243 t；
7）望湖阁柱49.087 t；望湖阁梁114.241 t；
8）1.0mm压型钢板4716 ㎡。
9）高强螺栓M20，2648套；M22，22560套；M24，64套；M27，3072套。

第三章、施工平面管理
1.1 布置原则
根据业主提供的图纸和规划及现场有关实际情况，结合施工方案和所需机械、材料的使用情况，在满足安全文明施工的前提下，按照方便、紧凑、节约的原则进行施工平面布置的设计。
1.2 临时建筑
工人宿舍采用在外租房，或向总包租赁临时活动房。
钢结构现场办公室可放置于总包办公室附近。
1.3 施工平面管理
现场主要设安装构件、板材的堆放。施工材料的堆放应取得的业主的许可。各种材料的管理必须根据施工进度做好预先安排，尽可能做到随进随用，以减轻现场堆放的压力。
材料进场计划:鉴于现场施工用地的紧迫，材料进场根据施工进度和现场需求进行调配；进入现场的材料相关技术资料如合格证、检测报告等应齐全；现场物资堆放要做好标识管理。

材料在指定堆放区堆放，并做好围护。

第四章 施工部署及进度计划
1.1 组织机构
1.1.1.项目经理部组织机构
我公司按照国际惯例实施项目法施工，我公司将按项目法施工的要求成立项目经理部，全面履行合同，对工程施工进行组织、指挥、管理、协调和控制。
项目经理部本着科学管理、精干高效、结构合理的原则，选配具有较高管理素质、施工经验丰富、服务态度良好、勤奋实干的工程技术和管理人员，组成项目管理层。
作业层由公司调配有丰富施工经验的参加过同类工程施工的技师、技术工人为主组成作业班组，确保优质高速地完成施工任务。
施工组织机构见下表：
序号
部 门
人员数量
主要职责
1
项目经理
1人
全面负责施工生产工作，并对安全质量负全责
2
生产经理
1人
负责项目队的生产安装，保证工期、安全、质量，负责协调和土建施工进度平衡工作
3
总工程师
1人
负责管理领导技术质量部的工作
4
技术质量部
2人
解决现场日常施工中的技术问题
负责检测工作，执行好施工组织设计和安装工艺流程方案
5
工程部
2人
抓好现场人员调配工作，解决突发生产问题，负责构件进场顺序的安排
6
安全
1人
负责安装工程的全部安全检查工作
8
材料供应
1人
负责现场零星材料的采购、管理工作
9
检测试验
1人
负责现场检测工作
10
经营预算
1人
负责工程预结算工作
11
财务
1人
负责整个经理部的财务工作
12
合计
12人
整个项目经理部人员组成
1.1.2.岗位职责
（1）项目经理：1人
全面主持项目机构的日常工作；项目实施过程的全职组织者和指挥者，对项目的工期、质量、安全、环保、服务负全责；组织编制项目质量保证计划、各类施工技术方案、安全
文明施工组织管理方案并督促落实工作；领导组织编制项目执行机构的劳资分配制度和其他管理制度；与项目副经理一道，组织编制项目实施的各类进度计划、预算、报表；领导组织项目实施中的各类供应商的选择；负责与业主、监理、设计等的协调和沟通的组织领导工作，负责并组织执行地方政府和执法部门有关市容、城管、环保、治安等方面的确法规，协调公共关系；组织和领导工程创优工作；负责工程的交验工作。
（2）生产经理：1人
协助项目经理工作，具体负责施工生产的技术、质量、安全、进度的组织控制和管理以及协助项目经理分管计划协调、安全文明、质量保证、行政、保安等部门的确工作；
具体负责项目质量保证计划、各类施工技术方案和安全文明施工组织、管理和落实工作；
负责总体和阶段进度计划的编制、分解、协调和落实工作；
负责项目质量目标、进度目标、安全文明施工目标、环保措施的组织、管理和落实工作；
负责组织施工机械设备、材料、劳动力的进场及协调工作，组织落实各项施工准备工作；
负责与业主、监理等的现场协调和沟通的组织领导工作；
协作项目总工程师进行新材料、新技术、新工艺在本工程的推广应用和技术总结工作；
具体负责工程的阶段交验和完工交验工作的组织领导工作。
负责组织对工人和劳务队伍的岗前培训工作并审查培训效果。
（3）总工程师：1人
协助项目经理管理和领导技术质量部的工作；组织相关人员参与与业主、监理或设计方案就施工方案、技术、设计、质量等方面的问题的会议、讨论或磋商；主持施工组织设计和重大技术方案的编制并负责审核、把关；参与项目质量策划并负责技术方案和施工组织设计主要内容的落实工作，组织有关材料的试验和分项工程的检查验收工作；对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关；协助项目领导和组织创优工作；竣工图、竣工资料、技术总结等工作的指导和把关；
（4）工程部：2人
编制施工进度计划，并组织检查落实；组织协调劳动力的配备；负责机械设备的配备及管理；协助技术质量部编制环保、减少扰民的方案措施，并负责落实；落实各项质量技术措施，保证各工序的质量符合要求；落实各项安全措施，保证施工安全；
（5）技术质量部：2人

协助项目总工程师工作，负责项目施工技术质量准备；具体负责招投标阶段技术标的编制工作；参与编制项目质量保证计划、安全文明施工组织管理方案；具体负责测量技术方案的确编制工作；具体负责现场总平面的布置方案及其调整方案；协助安全文明施工、质量体系运行工作；负责技术资料收集整理工作，项目阶段交验和竣工交验；负责与业主、监理及设计方沟通、了解掌握设计意图；
负责内部设计交底内容；
负责管理项目质量小组的工作，实施项目过程中质量的质检工作；负责管理落实质量记录的整理存档工作，负责竣工资料的编制工作；负责编制项目质量保证计划并负责监督实施、过程控制、日常管理；负责项目全员质量体系和质量方针的培训教育工作；负责质量目标的分解落实，编制质量奖惩责任制度；负责质量事故的预防和整改处理工作。
（6）财务预算部：1人
协助项目经理工作。在招投标阶段，主要协助项目经理实施投标经济文件准备、项目合同、经营事务；具体负责项目预算成本的编制和成本控制工作；参与项目质量保证计划的编制工作，编制开支预算和资金计划；具体负责与业主的结算工作，编制项目付款文件；具体负责项目合同管理、造价确定的确日常工作；负责准备竣工决算报告；其他与商务方面的工作。
（7）材料供应部：1人
协助项目经理工作。具体负责项目物资设备的采购和供应工作，为招投标经济文件准备提供基础物资价格数据；具体负责项目物资采购计划、进场计划和统计工作；
具体负责本项目物资采购招标文件的编制工作和供应商的选择工作；
负责编制项目物资领用管理制度和日常管理工作；
参与项目质量保证计划的编制工作；
负责物资进出库管理和仓储管理；
负责监督检查所有进场物资的质量，协助技术质量部做好技术资料的收集整理工作；
（8）综合办公室：1人
负责现场文书档案工作；负责后勤保障和管理；协调公共关系，与地方政府有关部门及时沟通，监督各项法规的落实；负责现场宣传标识的制作；具体负责施工现场及与本工程实施有关的加工、驻地等场所的保安措施的制定、保安人员的配备和管理以及监督落实工作；负责现场人员、车辆出入管理工作；负责防火、防盗、交通安全、联防等工作。

1.2 钢结构施工劳动力配备
根据本工程的具体情况，现场施工劳动力的合理配备是保证安全生产、施工质量、工程进度的关键之一。现场的管理班子、操作工人应根据需要配齐、配足，并做到相对固定，以不断提高管理工作水平，拟选派技术成熟、组织严密、有同类工程施工经验的土建专业队伍负责本工程的施工，在正常情况下，一般考虑安排连班作业，时间为上午7:00到下午19:00，另根据工程实际施工情况在征得业主和监理的同意后安排加班。
制作及压型钢板安装
工序名称
钢结构制作
压型板安装
序号
工种
人数
工种
人数
1
冷作工
10

2
电焊工
15
安装工
15
3
机操工
8
机电工
1
4
油漆工
10
辅助工
10
5
辅助工
8

6
机电工
2

现场安装
劳动力计划表
序号
工 种
作业人数
工作内容
1
起重工
6
拼装、吊装
2
电焊工（手动）
20
手工焊机10台
3
测工
3
测量、放线、预检
4
电工
1
电器设备接线
5
打磨工
1

6
气割工
1

7
检验工
3
探伤
9
油漆工
3

10
信号工
2

11
合计
40

1.3 钢结构施工吊装机械布置
施工现场平面布置要根据施工现场条件，综合考虑工厂制件运输到现场后的中转、地面拼装及结构吊装等施工工序互相协调，统筹安排，科学合理，最大程度降低机械、人工及能源的消耗，并尽量使现场施工所涉及的物的因素（如机具、材料、构件、设备、设施等）处于安全状态，同时还要考虑施工人员的工作便利。
施工现场布置：
在现场配备2台25吨汽车吊进行构件运输及安装，另备1台50t汽车吊在外部运输构件。
一台160t汽车吊将25t汽车吊吊入地下室，地下室钢结构施工完毕后用用一台300t汽车吊将25t吊车吊出地下室，之后土建进行楼板施工。
钢结构施工不再另设水电供给设施，服从工程整体的统一安排。现场统一考虑供电、供水设施，钢结构施工需要单独设立配电箱。
钢结构施工临建仅考虑自身办公、仓库（包括食堂、会议室），由总包统一提供管理。

1.4 钢结构施工主要机械及设备部署
序号
内容
数量
型号
一
大型机械设备

1
25t汽车吊
2台

2
50t汽车吊
1台

3
160 t汽车吊
1台

4
300t汽车吊
1台

二
构件安装用吊索具、工具

1
吊具

5-6吨卡环
4只

4吨卡环
4只

2吨卡环
10只

1吨卡环
10只

2
工具

倒链20吨
6台

倒链10吨
6台

三
测量仪器

1
光学水平仪
2台
自动调平
2
电子经纬仪
1台
-
四
焊接、切割用设备机具

1
29KVA直流电焊机
10台
-
2
远红外焊条烘干箱
1台
-
五
焊工工具及电辅加热

1
焊把线
－
-
2
焊条保温桶
4只
立卧两用5kg
3
烤枪、割枪
各4把
大
4
氧气乙炔表
各4块
-
5
电焊钳
10把
-
机械台班及辅助材料使用时间
钢柱及劲性钢梁，桁架外钢梁安装措施

提升标准节
300米(6米50节)
90天
1.2米×1.2米×6米
Ø108×10;Ø68×8
标准节运输
50节

提升钢梁H500X300X16X18
24米
3.5吨

钢板1500X1500X30
16块
8.5吨

倒链20吨长链6套
6套

倒链10吨长链6套
6套

爬梯12套吊蓝
100米
0.3吨

轻钢轨24公斤。120米
120米
5.03吨

移运器两套
2套
3吨
1米*2.5米槽16型钢拼焊
缆风绳6'1000米

桁架及桁架内钢梁及望湖阁结构提升措施

提升牛腿处工装构造(25-30厚钢板拼焊)
15吨

制作
千斤顶40吨×40个
40个
90天
租赁
提升钢梁H500X300X16X18
80米
11.67吨
制作
钢板1500X1500X30
16块
8.5吨
制作
加固钢板25厚

2吨
制作
泵站80升8座
8座
30天
租赁
计算机控制终端系统1套(含模拟计算费用)
1台
30天
租赁
钢绞线(1880)
15000米
18吨
新购
锚头锚盘40套
40套

租赁
高压油管
1800米

租赁
液压油
1152升

租赁
提升人工
16人
30天
租赁
设备运输

桁架拼装措施

龙门吊2台2吨重
2台
2.6吨
制作(横梁
滑移钢梁H500X250X16X20及肋板
120米
19吨
制作
轻钢轨24公斤。120米
120米
5.03吨
制作
移运器两套
2套
3吨
制作
枕木300根，36立方米
300根
36立方米
新购
拼装胎架(铁板凳，高800，宽1000)槽钢
80个
120公斤/个
桁架分5段立榀装,每段设三个板凳,每榀桁架共计15个,全部80个
桁架拼装脚手架3米*54米*9米*5榀
810平米
30天

桁架拼装脚手板1米*55米*2侧*3层*5榀
1650平米
30天

安全防护

安全网4000平米
4000平米

机械费

钢柱钢梁用50吨汽车吊，3个月
1台
90天

桁架用25吨汽车吊，2.5个月
2台
75天

桁架用25吨汽车吊，1个月
1台
30天

160吨汽车吊 2次进退场
1台
2天

300吨汽车吊 2次进退场
1台
2天

钢结构工厂机械配备
序号
机械或设备名称
型号规格
数量
国别
产地
制造
年份
额定功率
（KW）
生产能力
（MH）
备注
1
H型钢矫正机
JZ-40
1
中国
96
40
良好
钢结构制作
2
剪板机
Q11-13-2500
1
中国
96
25
良好
钢结构制作
3
卧式弯锯床
QL-7140
1
中国
96
6
良好
钢结构制作
4
气体保护焊机
S-62A-YA-356-500
6
中国
96

良好
钢结构制作
5
车床
L620B
1
中国
96
1.2
良好
钢结构制作
6
空压机
PE200-300
1
中国
96
3
良好
钢结构制作
7
喷砂机
LMP-1/HP
1
中国
96
7.6
良好
钢结构制作
8
单梁起重机
LPA-5T
1
中国
96
2
良好
钢结构制作
9
摇臂钻床
2X-3725-Z3050
1
中国
96
2
良好
钢结构制作

摇臂钻床
Z3080X25
1
中国
96
2
良好
钢结构制作
10
自动埋弧焊
MZ100A
1
中国
96
10
良好
钢结构制作
11
仿型气割机
LGZ-150
1
中国
96
15
良好
钢结构制作
12
多头气割机
LG-400-13
1
中国
96
13
良好
钢结构制作
13
双头气割机
LG1-30
2
中国
96
30
良好
钢结构制作
14
卷扬机
JK-1T
2
中国
96

良好
钢结构制作
15
交流电焊机
13*300F-500
20
中国
96
30
良好
钢结构制作
16
组立机
HG-150II
1
中国
96
15
良好
钢结构制作
17
叉车
CP120-0-2
1
中国
96

良好
钢结构制作
18
抛丸机
HP128-8
1
中国
96
8
良好
钢结构制作
19
烘干箱
SMY-7
1
中国
96

良好
钢结构制作
20
门式自动埋弧焊机
MZP-1000
1
中国
2000
10
良好
钢结构制作
21
檩条机组

1
中国
2002

良好
钢结构制作
22
液压折弯机
WC6TY-125型X3200
1
中国
2004
3.2
良好
钢结构制作
23
联合冲剪机
Q35-16型
1
中国
2004
35
良好
钢结构制作
24
液压摆式剪板机
QC12Y-20型X3200
1
中国
2004
32
良好
钢结构制作
25
校平机
JPB11-16X2000
1
中国
2004
2
良好
钢结构制作
26
变截面梁焊接机
CB1-1
1
中国
2004
30
良好
钢结构制作
27
螺杆空气压缩机
L18.5-7.5
1
中国
2004
7.5
良好
钢结构制作
28
铣边机
XBJ-12
1
中国
2004
1.2
良好
钢结构制作
29
立式升降台铣床
X5032
1
中国
2004
3
良好
钢结构制作
30
数控相贯线切割机
CNC-CP600
1
中国
2004
60
良好
钢结构制作
31
液压矫正机
YTJ60
1
中国
2004
6
良好
钢结构制作
32
H型钢组立机
Z20
1
中国
2004
20
良好
钢结构制作
33
H型钢龙门式焊接机
CHA
1
中国
2004
10
良好
钢结构制作
34
普通车床
CD6240A
1
中国
2004
24
良好
钢结构制作
35
数控直条火焰切割机
CNC-CG4000A
1
中国
2004
40
良好
钢结构制作
36
H型钢抛丸清理机
HP1225
1
中国
2004
2.5
良好
钢结构制作
37
逆变式气保焊机
NBC
5
中国
2004

良好
钢结构制作
38
逆变式直流弧焊机

5
中国
2004

良好
钢结构制作
39
松下气保焊机

5
中国
2004

良好
钢结构制作
钢构工程主要检测计量设备配备
序号
名称
型号
精度要求
数量
1
游标卡尺
0～150mm
±0.02mm
1
2
外径千分尺
0～25mm
±0.01mm
1
3
钢卷尺
0～7500mm
±1.3mm
2
4
钢卷尺
0～10000mm
±2.3mm
1
5
钢卷尺
0～30000mm
±6.3mm
1
6
钢卷尺
0～50000mm
±10.3mm
1
7
钢卷尺
0～100000mm
±12.2mm
1
8
干漆膜测厚仪
HCC-18
0～200µm
1
9
钢直尺
0～300mm

2
10
钢直尺
0～500mm

1
11
钢直尺
0～1000mm

2
12
乙炔压力表
0～2.5MPa
2.5
1
13
乙炔压力表
0～4MPa
2.5
3
14
乙炔压力表
0～0.25MPa

2
15
超声波探伤仪
CTS-22A

1
16
氧气压力表
0～2.5MPa

5
17
氧气压力表
0～25MPa

6
18
塞尺
0.02～1mm
±0.02％
1
19
焊缝检验尺
HJC60

2
20
经纬仪
J2
2ˊˊˊ
4
21
水准仪
DSZ3
2.5mm╱km
2

----------------下面是赠送的excel操作练习
不需要的下载后可以编辑删除

（Excel 2003部分）
1. 公式和函数
1. （1）打开当前试题目录下文件excel-10.xls；
（2）利用函数计算每个人各阶段总成绩，并利用函数计算各阶段的平均成绩；
（3）“平均成绩”行数字格式都为带一位小数（例如0.0）格式；
（4）同名存盘。
步骤：
a) 文件→在各阶段总成绩单元格内，点插入，点函数，在对话框中选择求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序）→在平均成绩单元格内，点插入，点函数，选择算术平均值函数AVERAGE，出现对话框后，采用求和时的相同方法，完成操作→选中平均成绩行，点右键点设置单元格，点数字，在分类项下点数值，设小数位为1，
b) 确定→保存

2. （1）打开当前试题目录下文件excel-13.xls；
（2）根据工作表中给定数据，按“合计=交通费+住宿费+补助”公式计算“合计”数，并计算交通费、住宿费和补助的合计数；
（3）所有数字以单元格格式中货币类的“￥”货币符号、小数点后2位数表现（如：￥2,115.00格式）；
（4）同名存盘。
打开当前试题目录下文件excel-13.xls→在合计下的一个单元格内输入“=交通费（在该行的单元格，假如说是E3）+住宿费（同上）+补助（同上）”，回车（其他的合计可以采用填充柄完成，或者重复上面的顺序）→利用求和函数，参考1中的方法完成交通费、住宿费和补助的合计→选择文件中的所有数字单元格，点右键，点设置单元格格式，点数字，点货币，选择货币符号为“￥”，设置小数点后为2位，确定→保存文件→本题完成

3. （1）打开当前试题目录下文件excel-2.xls；
（2）根据工作表中数据，计算“总成绩”列的数据。总成绩=一阶段成绩×0.3+二阶段成绩×0.3+三阶段成绩×0.4；
（3）“总成绩”列数据格式为小数点后2位小数（例：6.20）；
（4）同名存盘。
打开当前试题目录下文件excel-2.xls→在总成绩下的一个单元格内输入“=一阶段成绩（在该行的单元格，假如说是E3）*0.3+住宿费（同上）*0.3+补助（同上）*0.4”，回车（其他的合计可以采用填充柄完成，或者重复上面的顺序）→选中总成绩列的数据单元格，点右键，点设置单元格格式，点数字，点数值，设置小数点后为2位，确定→保存文件→本题完成

4. （1）打开当前试题目录下文件excel-3.xls；
（2）计算“审定费”和“税后款”，“审定费=全书字数÷1000×3，税后款=审定费-审定费×5%”；
（3）利用菜单将“审定费”和“税后款”列格式设置为货币类的“￥”货币符号、小数点1位（例￥1,280.0）；
（4）同名存盘。
打开当前试题目录下文件excel-3.xls→在审定费下的一个单元格内输入“=全书字数（在该行的单元格，假如说是E3）/1000*3”，回车（其他的审定费可以采用填充柄完成，或者重复上面的顺序）→在税后款下的一个单元格内输入“=审定费（在该行的单元格，假如说是F3）-审定费*5%”，回车（其他的税后款可以采用填充柄完成，或者重复上面的顺序）→选中审定费及税后款列的数据单元格，点右键，点设置单元格格式，点货币，选择货币符号“￥”，设置小数点后为1位，确定→保存文件→本题完成

5. （1）打开当前试题目录下文件excel-8.xls；
（2）利用函数计算“总成绩”，利用公式“平均成绩=总成绩÷3”来计算“平均成绩”；
（3）同名存盘。
打开当前试题目录下文件excel-8.xls→在总成绩下的一个单元格，点插入，点函数，在对话框中选求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序→在平均成绩下的一个单元格内，输入“=平均成绩（在该行的单元格，假如说是B3）/3”，回车（其他平均成绩可以采用填充柄完成，或者重复上面的顺序）→保存文件→本题完成

6. （1）打开当前试题目录下文件excel-1.xls；
（2）利用公式计算每个项目的“合计”；
（3）“合计”列数据的格式和其它数据的格式相同；
（4）同名存盘。
打开当前试题目录下文件excel-1.xls→在合计下的一个单元格，点插入，点函数，在对话框中选求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序→利用格式刷将合计的列的数据格式刷成与其他数据格式相同的格式（使用格式刷的方法是，先选中合计列外的其他任意一个单元格，点格式刷，然后再点需要刷成该样格式的单元格即可）→保存文件→本题完成

7. （1）打开当前试题目录下文件excel-6.xls；
（2）计算出“净资产收益率”，净资产收益率=净利润÷净资产总额；
（3）“净资产收益率”行以保留三位小数的百分数形式表现（如：32.310%）；
（4）同名存盘。
打开当前试题目录下文件excel-6.xls→在净资产收益率下的一个单元格，输入“=净利润（在该行的单元格，假如说是B3）/净资产总额”，回车（完成一个单元格后，可以利用填充柄完成其他的单元格的操作，或者重复上面的顺序）→选中净资产收益率列下的数据单元格，点右键，点设置单元格格式，点数字，单百分比，将小数位数设为3位，确定→保存文件→本题完成

8. （1）打开当前试题目录下文件excel-7.xls；
（2）分别利用函数计算出“总成绩”、“平均成绩”；
（3）平均成绩设置带两位小数格式（例如：78.00）；
（4）同名存盘。
打开当前试题目录下的excel-7.xls文件→在总成绩对应的单元格内，点插入，点函数，在对话框中选择求和函数“SUM”，在对话中Number1内点右侧的按钮，将出现另外一个对话框，在文件中选择需要求和的单元格，然后点该对话框的右侧按钮，点确定（如果有多个总成绩项，完成一个总成绩求和后，利用填充柄完成其他的总成绩求和，或者重复上面的顺序）→在平均成绩对应的单元格内，点插入，点函数，选择算术平均值函数AVERAGE，出现对话框后，采用求和时的相同方法，完成操作→选中平均成绩对应的单元格，点右键，点设置单元格，点数字，点数值，设小数位为2，确定→保存文件→本题完成

9. （1）打开当前试题目录下文件excel-16.xls；
（2）计算出“全套优惠价”，公式为：全套优惠价裸机价+入网费-送话费；
（3）所有数字都以单元格格式中货币类的“￥”货币符号、小数点后1位小数表现（如：￥1,450.00）；
（4）同名存盘。
打开当前试题目录下文件excel-16.xls→在全套优惠价对应的单元格，输入“=全套优惠价裸机价（在该行的单元格，假如说是B3）+入网费（同上）-送话费”，回车（如果有多个全套优惠价项，可以利用填充柄完成，也可以重复上面的顺序）→选中所有的数字单元格，点右键，点设置单元格格式，点数字，点货币，选择货币符号为“￥”，设小数位为2位，确定→保存文件→本题完成

10. （1）打开当前试题目录下文件excel-71.xls；
（2）利用函数计算奖金项的值，公式是“满工作量为40，满工作量的奖金为800元，工作量不足的奖金为600元”；
（3）利用公式计算实发工资项的值，公式是“实发工资为基本工资加奖金，再减去住房基金和保险费”；
（4）同名存盘。
打开当前试题目录下文件excel-71.xls→选中奖金项下的一个单元格，点插入，点函数，点IF函数，在对话框中，第一个条件格式内输入“该行工作量项下的单元格（比如是E3）>=40（即E3>=40）”，在true内输入800，在false内输入600，确定（其余行可以采用填充柄完成，或重复上述的顺序）→选择实发工资项下的一个单元格，输入“=基本工资（在该行的单元格名）+奖金（同上）-住房基金（同上）-保险费（同上）”，确认（回车）（其余单元格采用填充柄完成，或重复上述顺序）→保存文件→本题完成

11. If函数的应用：根据教师工作表教师职称确定其职务津贴
练习Excel2003P140：Excel2003电子表格的编辑操作

2. 排序
3. （1）打开当前试题目录下文件excel-24.xls；
（2）在B4单元格内键入数字“45637”；
（3）表格所有数字格式为带1位小数格式（如：
