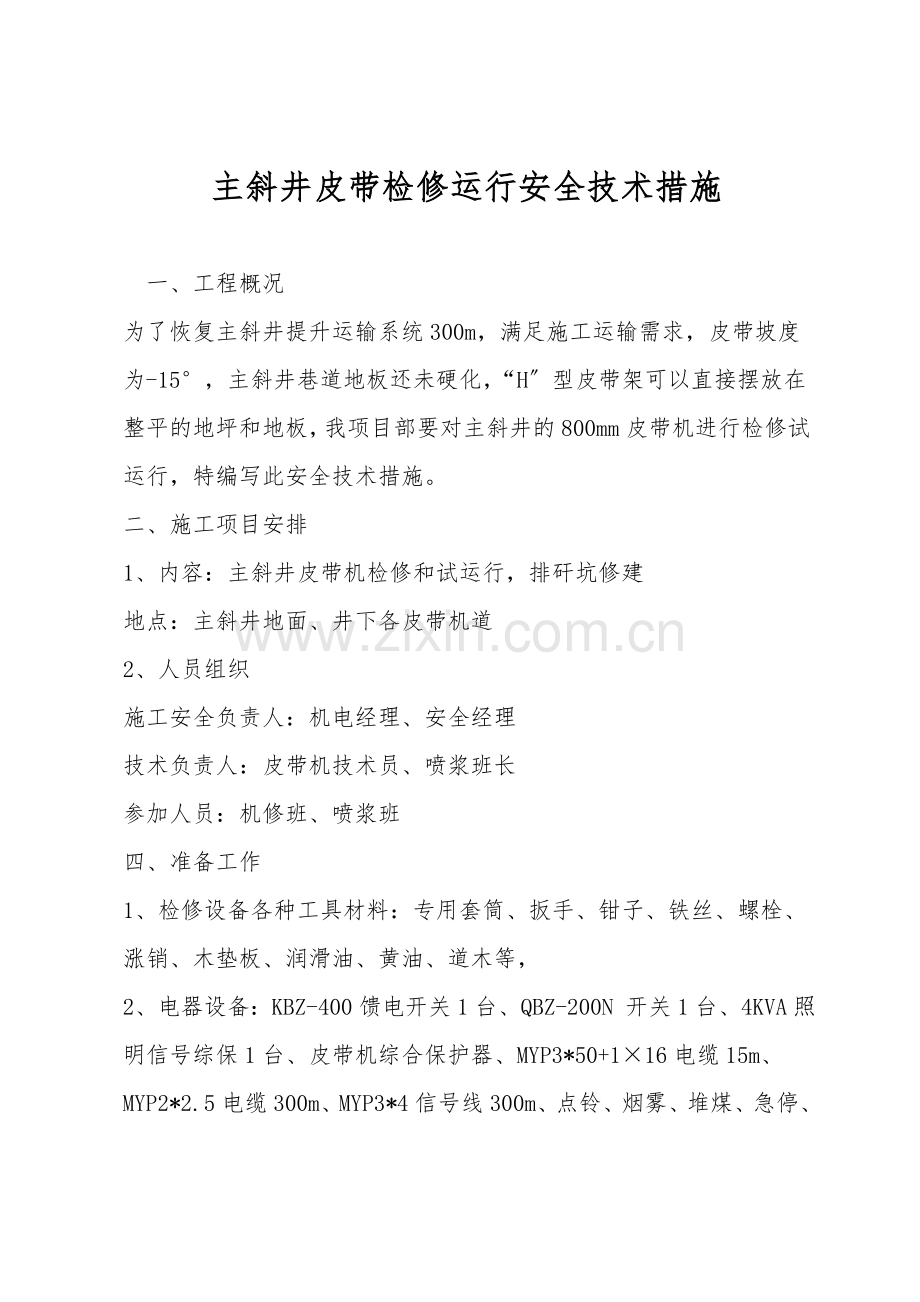

主斜井皮带检修运行安全技术措施

一、工程概况
为了恢复主斜井提升运输系统300m，满足施工运输需求，皮带坡度为-15°，主斜井巷道地板还未硬化，“H〞型皮带架可以直接摆放在整平的地坪和地板，我项目部要对主斜井的800mm皮带机进行检修试运行，特编写此安全技术措施。
二、施工项目安排
1、内容：主斜井皮带机检修和试运行，排矸坑修建
地点：主斜井地面、井下各皮带机道
2、人员组织
施工安全负责人：机电经理、安全经理
技术负责人：皮带机技术员、喷浆班长
参加人员：机修班、喷浆班
四、准备工作
1、检修设备各种工具材料：专用套筒、扳手、钳子、铁丝、螺栓、涨销、木垫板、润滑油、黄油、道木等，
2、电器设备：KBZ-400馈电开关1台、QBZ-200N 开关1台、4KVA照明信号综保1台、皮带机综合保护器、MYP3*50+1×16电缆15m、MYP2*2.5电缆300m、MYP3*4信号线300m、点铃、烟雾、堆煤、急停、温度、跑偏、密码保护装置、断带装置等。
3、排矸坑修建材料：锚杆φ22×2500mm、钢筋网φ×2000×1000mm、水泥、沙子、石子等，
五、施工作业方案
〔一〕皮带机检修
1、检修内容：
〔1〕机头减速箱清洗换油检查各齿啮合面。
〔2〕滚筒检查加油、检查轴承及轴承座加油。
〔3〕电机轴承加油、电气部分清理卫生接线检查、紧固螺丝、防爆面涂油，电缆摇测。
〔4〕改换锈蚀吊挂及损坏的托辊和托辊架。
〔5〕改换检查各区域有异响的机头滚筒。
2、检修技术要求
〔1〕所有的机架、上下托辊架等必须彻底清除表面的附着物。
〔2〕机架、托辊架、上下托辊及滚筒清理调整，损坏的及时改换。
3、检修顺序
机头部分→电机、齿箱→卸载架、附件及卸载滚筒→穿皮带→H架、杠杆及托辊→缝合皮带→调整整个皮带机平整度
依据皮带机中心线将H架找正调平。机头位置和高度应适当，机头、机尾及H架、所有传动、转动部位应处于完好状态，连接罩、盖板齐全，螺丝紧固、牢靠。满足生产运输要求。
再次检查整部皮带机运行状况，查看齿箱润滑油，及时整改存在的问题，最后搭火、张紧、调试、注意皮带的张紧要合适，以能开动皮带机运转为限、搭火停电时要执行谁停电、谁送电制度。
运转正常后，使用护栏将侧架两侧及转动部位封堵。
〔二〕皮带机运行
进行试运转时，机头、机尾之间和皮带两侧严禁站人，还要注意中间的皮带是否有飘带现象，输送带无刮卡，跑偏、打滑、跳动，输送带张紧程度适当，张紧拉力表指示准确。
皮带机的试运行，要进行空负荷试运转和负荷试运转。开始时，应短时间运行皮带机后，停下检查，发现带面跑偏的，应进行调整，包括机尾滚筒的调整。皮带面中间跑偏，向外跑偏时，应将跑偏处的托辊向前调，向内跑偏时，应将跑偏处的托辊向后调整。机尾皮带跑偏时，应将尾滚筒皮带跑偏侧向里松，或将跑偏对面侧向外拉。调整时应依据具体的跑偏程度分多次调整，不要一次调整过多，以防止过调。
调整皮带之后，再起动皮带机，还发现有带面跑偏的，可在运行中进行调整。试运转时，应随时检查、观察皮带机的运行状况，其各部的声音、振动、温度应正常，各种仪器仪表指示应正常，各种保护装置运行正常。在负荷试运行时，电动机定子电流不应超过其额定电流。
试运转正常后，生产系统其它设备环节也试运正常，方可进行联合试运转。
〔三〕皮带机保护
1、皮带机必须装设防滑保护、堆煤保护、防跑偏保护，应装设温度保护、烟雾报警保护、自动洒水装置。防滑保护安装在皮带机导向滚筒上，磁铁与传感器间距不大于20mm；堆煤保护传感器吊挂在卸载滚筒的正前方合理有效位置；防跑偏装置可在皮带机头5m-20m内安设1组，用螺栓固定安装在上输送机机架上；采纳双温度传感器安装在驱动滚筒上方80-120mm范围内，采纳双自动洒水喷头装设在驱动滚筒合理位置，喷头朝向驱动滚筒包胶面；烟雾报警应安装在驱动滚筒回风侧5-10米范围内，距上皮带100-200mm。
2、长度超过100米的带式输送机, 每隔100m应在输送机人行道一侧设置沿线紧急停车装置；紧停拉线敷设位置应便于操作，并定期校验、每隔50米打设一个防皮带架倾倒的锚杆、每隔200米装设一个皮带断带保护。
3、带式输送机机头、机尾必须设有护栏，皮带机机尾护栏应设闭锁保护要做到闭锁灵敏可靠，打开护栏皮带机停止运转并设专人定期检查认真填写记录、并挂上旋转部位严禁靠近。
4、保护技术要求
〔1〕机头及储带部的所有连接件和紧固件应齐全可靠，安装齐备，滚筒转动灵活，各轴承配合间隙优良。机头部清扫器灵活有效，防护罩齐全、在机头机尾转载点应设置防尘喷雾装置、并配备消防沙箱及灭火器。
〔2〕清理皮带时，设置密码锁并把开关闭锁，要做到谁闭锁谁解锁，皮带开启时严禁清理机头、机尾，及中间部位皮带。
〔3〕减速器内油量适当，接合部连接密实，严禁有漏油现象。
〔4〕皮带机的齿轮箱应超平找正。
〔5〕中间部各托辊齐全，转动灵活，托架吊挂装置完整可靠，托梁平直。
〔6〕承载部梁架安放平直，承载托滚转动灵活，无脱胶、无短缺。
〔7〕上下胶带接头连接应可靠，皮带卡平直无缺。
〔8〕胶带输送机的动力、信号、通讯电缆应吊挂整齐，无失爆现象。
〔9〕信号系统灵活准确，操作按钮动作可靠，要做到保护不齐全不运行。
〔四〕排矸坑规格要求
净长12m,净宽5m，净高1.5m，墙体打锚矸挂钢筋网，然后喷浆，厚度150mm，底板一次浇筑混凝土，厚度300mm,砼强度C20。见附图
五、安全技术措施
〔一〕检修安全技术措施
1、检修前所有参加人员必须认真学习《煤矿安全规程》的有关条款及本措施。
2、检修前要由施工负责人按工作步骤明确分工，落实到人。
3、检修人员下井前禁止酗酒和带病作业。
4、检修前首先检查所带的工具是否完好可靠，否则严禁使用。
5、检修过程中所有人员要一切听从安全负责人的统一指挥，严禁擅自行动。同时要做好自主保安，不得说笑打闹，要精力集中，搞好配合，禁止“三违〞行为。
6、检修前要排除并清理现场四周的一切不安全因素，重大隐患要及时回报调度室并妥善处理完毕后方可施工。
7、检修过程中人员坚持一定距离。
8、检修过程中严禁开动皮带，要把控制开关手把闭锁并挂有“有人工作，严禁送电〞牌。
9、施工中确须电气焊作业时，要严格执行烧焊报告及《煤矿安全规程》的有关规定。
10、全部工作完成后要盘点所用的工具及全体施工人员，并做好记录。
〔二〕运行安全技术措施
1、开机前认真检查机头安全防护设施是否齐全完好，各部件温度是否正常，操作台显示是否正常，全部正常后方可发信号开车。
2、开动以后，皮带机运转正常，各种参数显示正常。
3、皮带机运行以后，操作人员必须集中思想遵守岗位。
4、运行中如发现皮带跑偏、打滑、乱跳等异常现象时，应及时停车，汇报部门，由队安排人员进行调整。皮带打滑时，严禁往驱动滚筒和皮带间塞东西。皮带松紧度不合适，要及时调整张紧装置。
5、运行中要注意检查电流、温度、带速、皮带、等是否正常。
6、运转中禁止用高压水冲洗黏在皮带滚筒上的煤泥，严禁不停机用铁锹等清理。
7、设备运转中，严禁任何人跨越皮带，严禁人员接触皮带等。
8、皮带机不得单驱动滚筒驱动。
9、设备运行中，碰到以下状况必须紧急停机：
〔1〕发生人身损伤事故。
〔2〕皮带撕开、断裂或拉断。
〔3〕皮带被卡死。
〔4〕机架倾斜、倒塌或严重变形。
〔5〕电机冒烟，温度过高。
〔6〕机械轴承温度过高。
〔7〕发生其它意外事故等。
〔8〕停机后在检查机械各部的同时，必须注意做好清洁工作，并认真填写当班运转记录，把当班的状况给下班交清楚。
〔三〕其他安全技术措施
1、电缆吊挂措施
〔1〕皮带机主机和信号装设在加工好的架子上，固定牢靠、并安装密码锁、密码锁的密码只有机电检修工和皮带机司机知道。
〔2〕急停和信号线分别用扎带，扎在纵梁上，每跟纵梁上扎3个，信号装设在机头机尾，和转载点各一个；
〔3〕各保护的电缆均要横平竖直，吊挂整齐，并用电缆标识牌注明；
2、维护措施
〔1〕机电设备必须设专人统一管理，管理人员按照管理规定做好机电设备的责任划分和包机制度。
〔2〕在专业技术人员的指导下，依据设备的性能、原理、运行方式及设备资料等技术规定和实际需要，对各种保护实验以及设备维护建立周期实验、检修制度，合理、定期的对设备进行修理、保养。
〔3〕严格按照机电设备运行规程和操作规程使用设备。
〔4〕检修人员应仔细检查皮带机各种保护〔机尾护栏闭锁、打滑保护、烟雾保护、堆煤保护、跑偏保护、沿线急停保护、超温洒水保护、撕裂保护〕，并保证完好、设专人天天进行各保护试验认真填写记录、皮带机急停必须用手动复位、不能自动复位。
〔5〕在运行过程中，工作人员如发现设备工作状态异常及其他影响设备运行的状况，应马上停车处理并把开关和密码锁闭锁，并及时向领导汇报。对有缺陷或故障的设备应按有关规定进行处理、改换、故障排除后送电应执行谁闭锁谁解锁。
〔6〕在用设备要保证整洁、完好，严禁损坏运行中的设备，强化对在用设备的检查、检修、维护工作，提升设备的利用率。
六、安全注意事项
1、带式输送机司机必须经专业培训考试合格，取得操作资格证并持证上岗。
2、输送机运转时禁止清理机头、机尾滚筒、和中间部位的皮带、及其四周的浮煤。
3、处理输送机跑偏时必须停车处理、开关和密码锁要闭锁，要做到谁闭锁、谁解锁。
4、严禁人员乘坐带式输送机,严禁坐靠皮带、托滚等运转部位休息，不得用带式输送机运送设备和物料。
5、不准超负荷强行启动。发现过载、输送带打滑时，马上停机处理并闭锁开关和密码锁。
6、正常状况下不准带载停机，尽量避免短时间内频繁启动。
7、在运转过程中，随时注意运行状况；常常检查电动机、减速
器、轴承的温度；倾听各部位运转声音；并设专人检修、认真填写记录、各转载点坚持正常洒水喷雾。
8、皮带机机头卸载滚筒在出煤或矸石时、严禁铲车铲煤、必须在皮带机停止时铲车方可进入铲煤，皮带机的清扫器和档煤板要定期检查。
9、皮带机各保护要天天进行试验、设置日检、周检、月检并认真填写记录。
10、在现场向接班司机具体交待本班输送机运转状况、出现的故障和存在问题，按规定填写好本班工作日志。对存在的问题要及时向值班领导汇报。
以上各条不够之处严格按《煤矿安全规程》、《煤矿操作规程》其他皮带安装相关规程规定执行。
附图：排矸坑施工示意图
