镁及镁合金试生产安全几点要求.doc

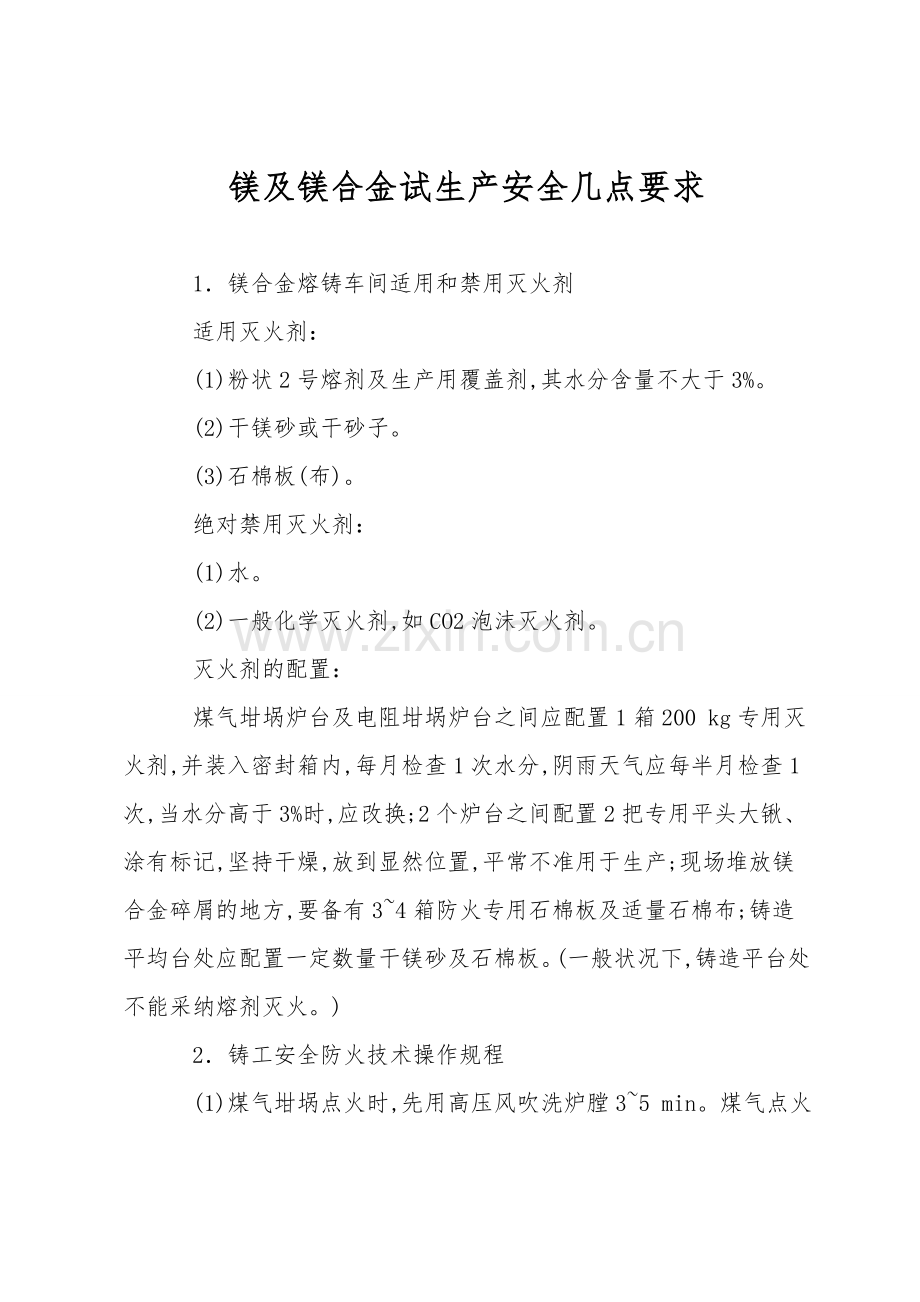

镁及镁合金试生产安全几点要求

　　1．镁合金熔铸车间适用和禁用灭火剂
　　适用灭火剂：
　　(1)粉状2号熔剂及生产用覆盖剂,其水分含量不大于3%。
　　(2)干镁砂或干砂子。
　　(3)石棉板(布)。
　　绝对禁用灭火剂：
　　(1)水。
　　(2)一般化学灭火剂,如CO2泡沫灭火剂。
　　灭火剂的配置：
　　煤气坩埚炉台及电阻坩埚炉台之间应配置1箱200 kg专用灭火剂,并装入密封箱内,每月检查1次水分,阴雨天气应每半月检查1次,当水分高于3%时,应改换;2个炉台之间配置2把专用平头大锹、涂有标记,坚持干燥,放到显然位置,平常不准用于生产;现场堆放镁合金碎屑的地方,要备有3~4箱防火专用石棉板及适量石棉布;铸造平均台处应配置一定数量干镁砂及石棉板。(一般状况下,铸造平台处不能采纳熔剂灭火。)
　　2．铸工安全防火技术操作规程

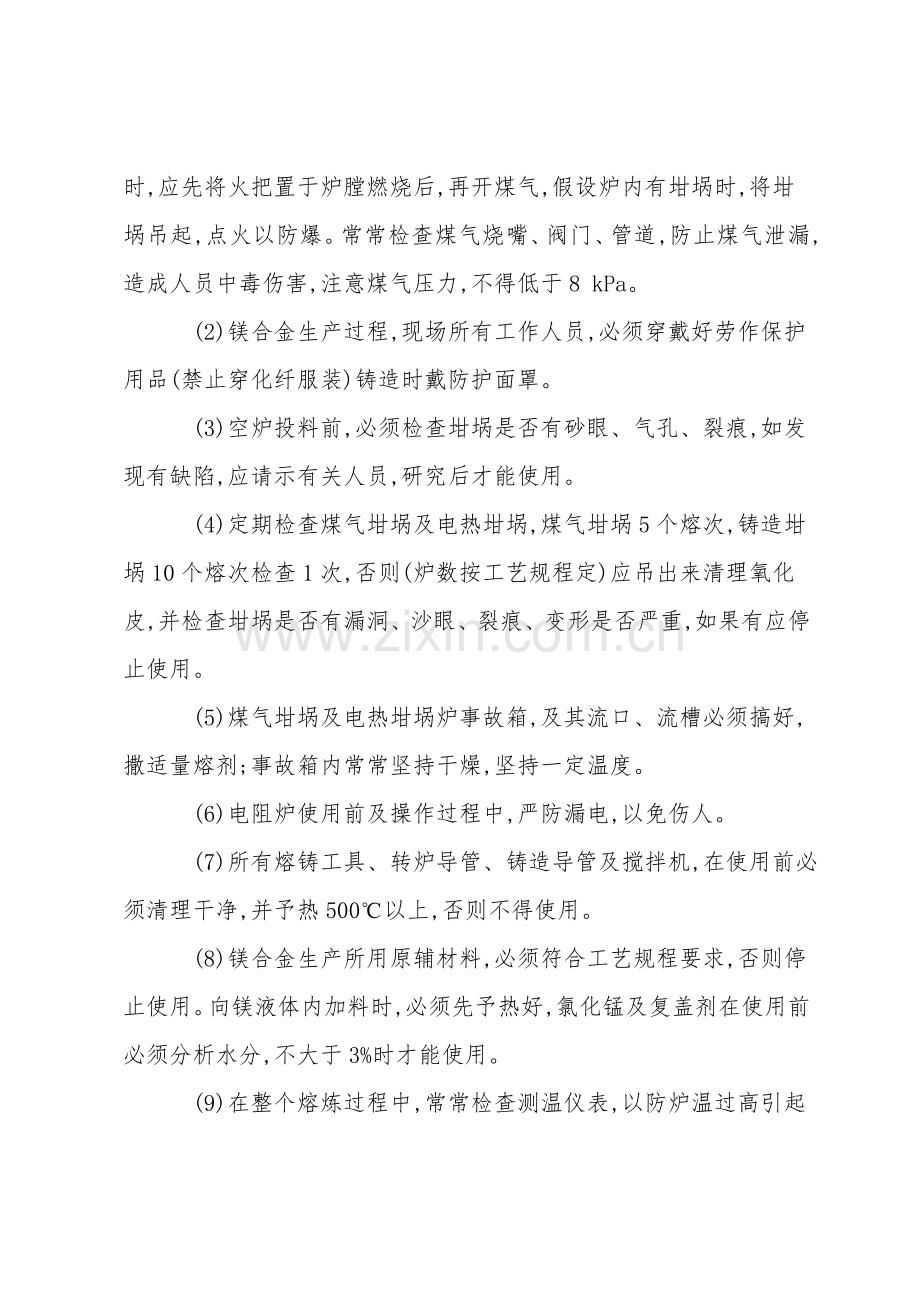

　　(1)煤气坩埚点火时,先用高压风吹洗炉膛3~5 min。煤气点火时,应先将火把置于炉膛燃烧后,再开煤气,假设炉内有坩埚时,将坩埚吊起,点火以防爆。常常检查煤气烧嘴、阀门、管道,防止煤气泄漏,造成人员中毒伤害,注意煤气压力,不得低于8 kPa。
　　(2)镁合金生产过程,现场所有工作人员,必须穿戴好劳作保护用品(禁止穿化纤服装)铸造时戴防护面罩。
　　(3)空炉投料前,必须检查坩埚是否有砂眼、气孔、裂痕,如发现有缺陷,应请示有关人员,研究后才能使用。
　　(4)定期检查煤气坩埚及电热坩埚,煤气坩埚5个熔次,铸造坩埚10个熔次检查1次,否则(炉数按工艺规程定)应吊出来清理氧化皮,并检查坩埚是否有漏洞、沙眼、裂痕、变形是否严重,如果有应停止使用。
　　(5)煤气坩埚及电热坩埚炉事故箱,及其流口、流槽必须搞好,撒适量熔剂;事故箱内常常坚持干燥,坚持一定温度。
　　(6)电阻炉使用前及操作过程中,严防漏电,以免伤人。
　　(7)所有熔铸工具、转炉导管、铸造导管及搅拌机,在使用前必须清理干净,并予热500℃以上,否则不得使用。
　　(8)镁合金生产所用原辅材料,必须符合工艺规程要求,否则停止使用。向镁液体内加料时,必须先予热好,氯化锰及复盖剂在使用前必须分析水分,不大于3%时才能使用。
　　(9)在整个熔炼过程中,常常检查测温仪表,以防炉温过高引起剧烈燃烧。坩埚掏干大清时,放干箱必须先予热好,倒放干块时,场地要干燥,一定要待液体完全凝固后,才能倒。
　　(10)熔化碎屑时,禁止熔化试验室的试样、锯切屑及加工镁带小于0.1 mm厚的碎屑,在加料过程中,严禁将碎屑堆放在熔炼坩埚四周或炉台上,每批料加完后,将炉台清理干净。
　　(11)铸造前,必须检查铸造机、水泵是否运转正常、底座、铸造工具必须吹干及加热好。SF6要有专人负责,SF6停放地要远离火源。要常常维护,保证阀门无泄漏现象。使用SF6时必须有抽风装置,保证及时将尾气排掉。
　　(12)用SF6保护的镁合金熔体温度不超过780℃,以防SF6在高温下分解为有害气体。SF6、CO2、氩气必须有出厂合格证,水分不大于0.1%,才能用于镁合金生产。
　　(13)地沟作业人员,必须有人监护。熔炼炉及铸造炉台应坚持干燥,不得有积水现象。
　　(14)工作中应坚持思想集中,操作人员紧密配合,互相联系,开炉、导流、从开始到铸造到结束,都要在班长统一指挥下进行,明确分工,遵守岗位,SF6、CO2的压力要专人监护、调整。
　　(15)每班要开好班前安全会,总结上班安全状况,布置当班安全注意事项,班长要注意每个工作人员的思想情绪和表现,发现问题及时设法解决,或调整工作。
