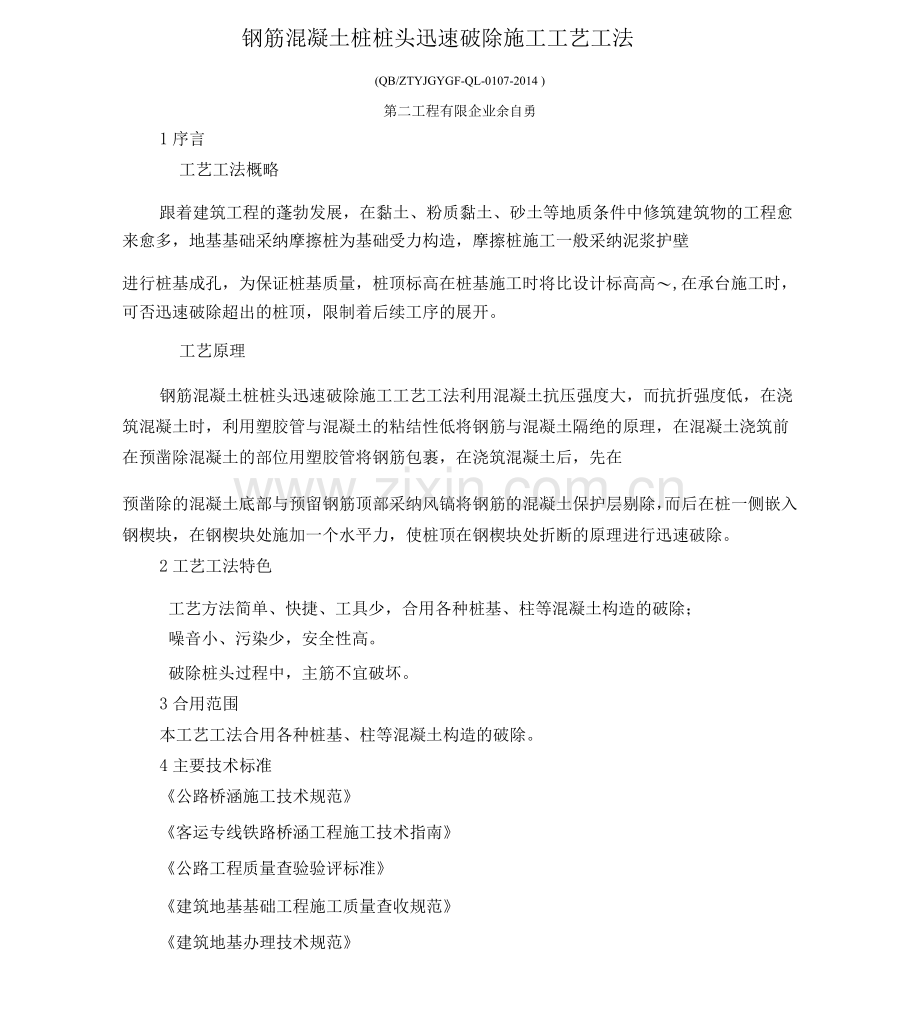

钢筋混凝土桩桩头迅速破除施工工艺工法
(QB/ZTYJGYGF-QL-0107-2014 )
第二工程有限企业余自勇
1序言
工艺工法概略
跟着建筑工程的蓬勃发展，在黏土、粉质黏土、砂土等地质条件中修筑建筑物的工程愈来愈多，地基基础采纳摩擦桩为基础受力构造，摩擦桩施工一般采纳泥浆护壁
进行桩基成孔，为保证桩基质量，桩顶标高在桩基施工时将比设计标高高〜,在承台施工时，可否迅速破除超出的桩顶，限制着后续工序的展开。
工艺原理
钢筋混凝土桩桩头迅速破除施工工艺工法利用混凝土抗压强度大，而抗折强度低，在浇筑混凝土时，利用塑胶管与混凝土的粘结性低将钢筋与混凝土隔绝的原理，在混凝土浇筑前在预凿除混凝土的部位用塑胶管将钢筋包裹，在浇筑混凝土后，先在
预凿除的混凝土底部与预留钢筋顶部采纳风镐将钢筋的混凝土保护层剔除，而后在桩一侧嵌入钢楔块，在钢楔块处施加一个水平力，使桩顶在钢楔块处折断的原理进行迅速破除。
2工艺工法特色
工艺方法简单、快捷、工具少，合用各种桩基、柱等混凝土构造的破除；
噪音小、污染少，安全性高。
破除桩头过程中，主筋不宜破坏。
3合用范围
本工艺工法合用各种桩基、柱等混凝土构造的破除。
4主要技术标准
《公路桥涵施工技术规范》
《客运专线铁路桥涵工程施工技术指南》
《公路工程质量查验验评标准》
《建筑地基基础工程施工质量查收规范》
《建筑地基办理技术规范》
5施工方法
在承台基坑开挖完成后，先依据设计桩顶标高，标出桩顶截除部分，而后破除桩
基钢筋的混凝土保护层在桩截除线周围按必定间距打出截断孔，在桩一侧嵌入钢楔块，再在钢楔块处施加一个水平力，使桩顶在钢楔块处折断，最后对桩顶进行清理。
6工艺流程及操作重点

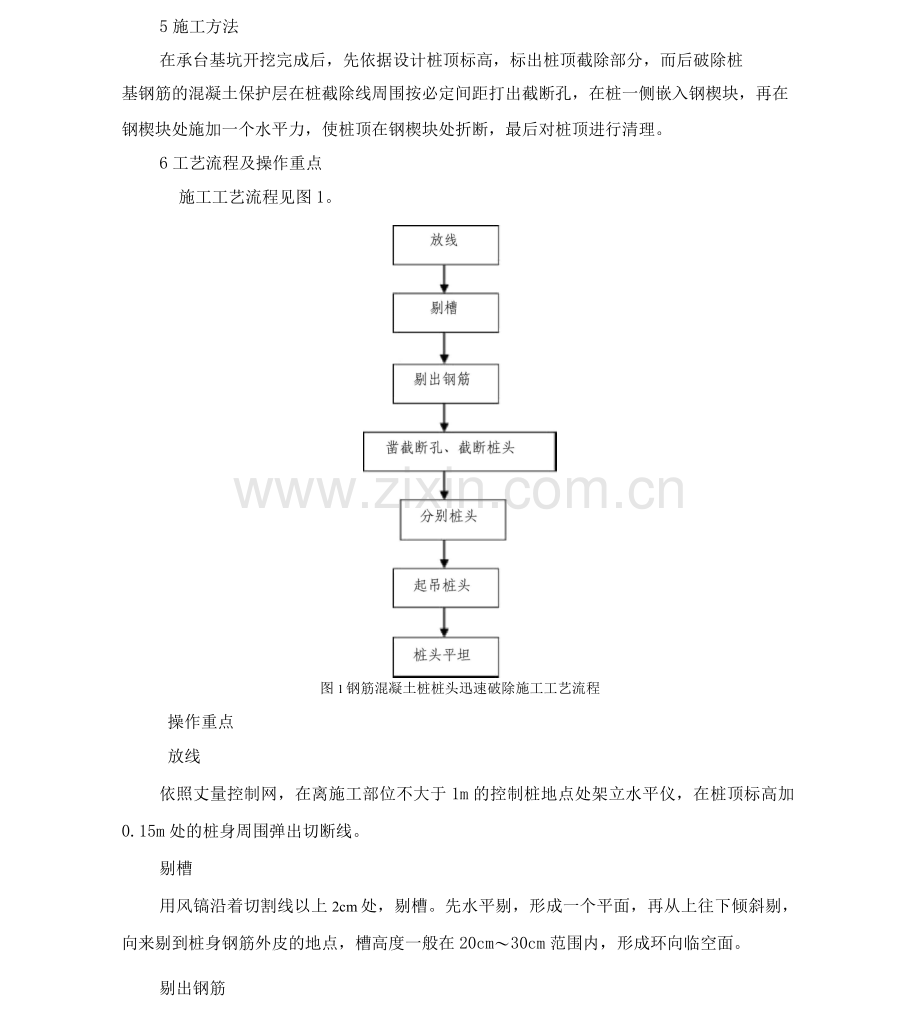

施工工艺流程见图1。

图1钢筋混凝土桩桩头迅速破除施工工艺流程

操作重点
放线
依照丈量控制网，在离施工部位不大于1m的控制桩地点处架立水平仪，在桩顶标高加0.15m处的桩身周围弹出切断线。
剔槽
用风镐沿着切割线以上2cm处，剔槽。先水平剔，形成一个平面，再从上往下倾斜剔，向来剔到桩身钢筋外皮的地点，槽高度一般在20cm〜30cm范围内，形成环向临空面。
剔出钢筋
⑴部署孔位及间距
依据剔槽所发现的混凝土保护层厚度和主筋地点，确立剥离竖向钢筋保护层混凝土的钻孔地点及间距，如图2。

桩
注：1、本图尺寸为cm。
2 、_底孔依据保护层厚度，距离
桩头 20 25cm。
3 、上孔凿到桩身钢筋弯钩处。
4 、孔位间距为20cm。
图2钻孔地点及间距图

⑵凿除桩基钢筋外侧的砼
把钢楔子放入孔位中，用大锤敲打钢楔子，使保护层混凝土和桩身钢筋形成裂痕，
再用风镐使桩身保护层混凝土和钢筋分别。假如混凝土块比较大，可进行2次解小，免得破坏钢筋。
分别桩头
⑴孔位部署
用风钻在桩头分别的横截面处部署8个“眼”，深25cm，间距依据桩基钢筋部署图中主筋间距确立。
⑵分别
把钢楔子放入孔位中，用大锤敲打，桩头略微晃动，且桩头分别处形成一条贯穿裂痕，说明桩头已经断了。
起吊桩头
用钢丝绳把桩头捆牢，吊车把剩余桩头调离桩身。
桩头平坦
人工找平桩头，使凿除后的桩头表面大概平坦。
7劳动力组织
施工人员以一个班组作业配置见表1
表1劳动力配置表
序号
工种
人数
1
普工
2
2
吊车司机
1
8主要机具
主要机具配置见表2

表2主要机具配置表
序号
工具设施
型号
数目
1
吊车
QY16
1
2
空压机
W-3/5
1
3
风镐

1
4
钢楔子

4
5
大锤

2
9质量控制

易出现的质量问题钻进过程中，可能钻断桩基钢筋；在凿除时桩顶时，可能使桩顶损坏或酥松。
保证举措
依据桩基钢筋设计图，在钻进时，在钢筋空隙内和钢筋保护层内进行施工，在施工时，发现难钻进或达到保护层但未见钢筋时，注意察看。
在折断桩顶时，折断线应比设计桩顶标高高15cm,在折断后，应人工找平桩头，禁止风镐找平。
10安全举措
主要安全风险剖析
在剔槽、剔出钢筋工序施工时，可能出现混凝土渣飞溅伤人眼、大锤夯击时，可能砸伤作业人员；起吊桩头时，可能因桩头捆绑或钢丝绳断裂，砸伤人。
保证举措
人员作业时，装备必需的如安全帽、护目镜等防备用品，防备飞溅物进入眼睛;桩头剔凿过程中设专职人员进行巡视，免得发生物品打击伤人事故，若有两组以上人员施工，应互相保持联系；桩头吊运时，全部人员均需避开后，方可吊除。
11环保举措
施工时期，施工场所干燥，采纳随时撒水的举措克制扬尘
桩头凿除达成后，剩余的砼要一致办理，堆放在指定地址随后装车运送到指
定的弃土场：禁止堆放现场，堵塞道路交通。
12应用实例
工程简介
北京轨道交通昌平线土建施工02合同段起讫里程为：K13+732〜K20+，线路长度
6914.63m，包含高教园站、沙河站、巩华城站、城南站一高教园站区间、高教园站-沙河站区间、沙河站一巩华城站区间、巩华城站一朱辛庄站区间，共三站四区间。日历工期为450天，其墩基础为旋挖钻孔桩，桩直径为1.2m、1.5m、1.8m，共1180个桩头，为防止桩顶破除影响后续工作的进行时间，防止了技术时间间歇，采纳本工法进行了桩顶破除。
工程结果评论
经过采纳钢筋混凝土桩桩头迅速破除工艺工法，防止桩顶破除影响后续工作的进行时间，防止了技术时间间歇；本工法操作简易、工具简单、破除速度快，噪音小，比传统破除桩头方法对比，均匀一个桩头只要人工工日，吊车台班。
施工图片

剔槽使钢筋与混凝土分别

起吊桩头凿桩头完成
