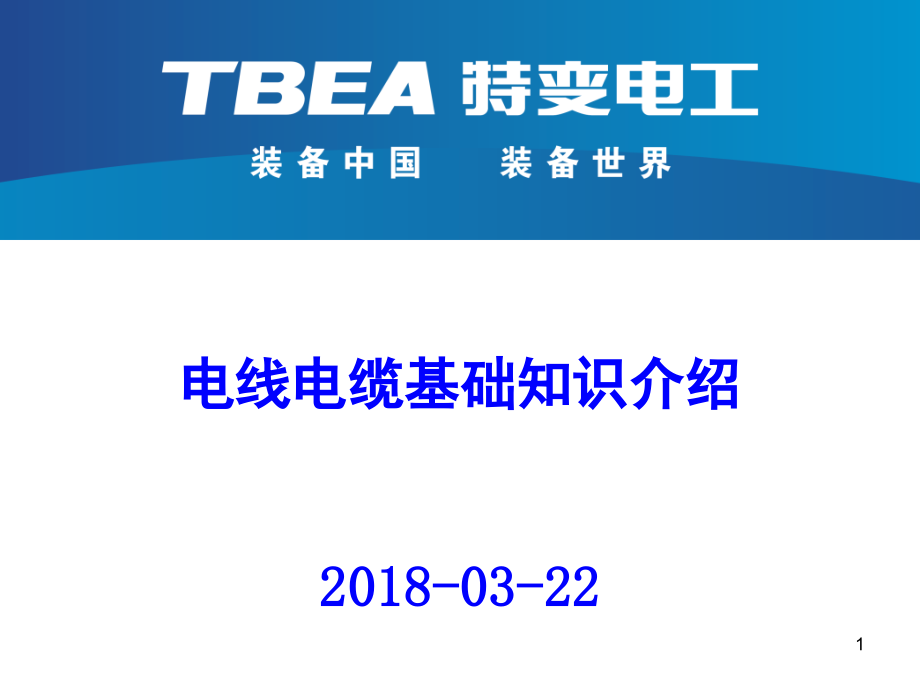

电线电缆基础知识演示幻灯片.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电线电缆基础知识介绍,2018-03-22,1,目录,电线电缆用途分类,一,电线电缆结构特性,二,电线电缆生产工艺,三,电线电缆产品介绍,四,电线电缆安装敷设,五,电线电缆行业情况,六,2,电线电缆用途分类,（一）电线电缆用途,用途定义：,实现,电磁能转换、传输电能、传递信息,的电工材料。,使用环境：,野外经受暴晒、冰雪、暴风雨、高温、低温等；室内地下受到拖曳、冲击、磨损、酸碱盐腐蚀、火焰、水泡、虫咬等伤害。,使用寿命：,几个月？几年？,10,年？,20,年？,30,年？,40,年？,50,年？,60,年？,70,年？,3,电线电缆用途分类,（二）电线电缆分类,1,、,裸电线,指仅有导体，无绝缘层的产品，主要用以长距离、大功率传输电能,2,、,电力电缆,在电力系统中用以传输和分配大功率电能的电缆产品,（又分高压、中压、低压）,3,、,电气装备用电线电缆,指各种用电设备、电器的电源连接线路用电线电缆，各种工农业装备中电气安装线和控制信号用电线电缆等,4,、,电磁线,一般使用时以线圈的形式存在。主要功能是实现电、磁能之间的转换。,5,、,通信电缆,（含光缆）,用以传输数据和信息的电缆,4,电线电缆用途分类,（三）电线电缆重要性,电线电缆广泛应用于国民经济的各个部门，为产业、国防建设和重大建设工程等提供重要配套，被喻为国民经济的,“血管”,与,“神经”,，是现代经济和社会运转的基础保障。,5,电线电缆结构特性,电线电缆的基本结构是由,导体,、,绝缘层,和,保护层,三部分组成。,导 体：,传输电流，指导功率传输方式；,绝缘层：,承受电压，起绝缘作用；,保护层：,保护电缆绝缘不受外界环境的影响和防止机械损伤等。,根据各类电线电缆的使用特性、敷设条件和安全性，有些电线电缆本身可以只有导体而没有绝缘层和保护层（如裸电线），或只有导体和绝缘层而没有保护层（如塑料布电线等）。此外，可根据使用要求将电缆设计为耐火、防火、屏蔽等结构，但仍要符合三大部分基本要求。,（一）电线电缆基本结构,6,电线电缆结构特性,1,、裸电线,（二）典型结构,钢芯铝绞线：钢芯、铝单线,铝包钢芯铝绞线：铝包钢芯、铝单线,铝合金芯铝绞线：铝合金芯、铝单线,钢芯铝合金绞线：钢芯、铝合金单线,铝合金绞线：铝合金单线,碳纤维复合芯铝绞线：碳纤维复合芯、铝单线,铝包钢绞线：铝包钢单线,7,电线电缆结构特性,2,、电力电缆,低压：单芯、二芯、三芯、四芯、五芯,中压：单芯、三芯,高压：单芯,（二）典型结构,8,电线电缆结构特性,3,、电气装备用电线电缆,民用建筑线,电子计算机电缆,控制电缆,（塑料、橡皮,等绝缘,）,橡套,类电线,电缆,（,通用橡套电缆、,矿用,电缆,、,风能电缆、石化用电缆、光伏电缆、,硅橡胶电缆,等,）,（二）典型结构,9,（三）电线电缆主要特性,1,、电性能,导电性能,：大多数产品要求有良好的导电性能，个别产品要求有一定的电阻范围。,绝缘性能,：绝缘电阻、介电常数、介质损耗、耐电压特性等。,传输特性,：指高频传输特性、抗干扰特性等，例如：变频电缆具有良好的屏蔽性能。,2,、力学性能,指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。例如：露天矿开采设备用移动橡套软电缆具有优良的抗拉强度、伸长率、抗撕强度和耐磨性能等。,电线电缆结构特性,10,3,、热性能,指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。例如：承荷探测电缆、硅橡胶绝缘耐高温电缆、氟塑料绝缘耐高温电缆等都具有耐高温的性能。,4,、耐腐蚀和耐气候性能,指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。如：防腐钢芯铝绞线、潜油泵电缆等具有良好的耐腐蚀性能。,电线电缆结构特性,（三）电线电缆主要特性,11,5,、阻燃性能,指在规定试验条件下，试样被燃烧，在撤去火源后，火焰在试样上的蔓延仅在限定范围内并且自行熄灭的特性，可以通过使用阻燃电缆料、阻燃玻璃纤维绳、阻燃聚丙烯填充绳等材料实现阻燃性能。,6,、耐火性能,指在国家标准,GB/T19666,规定试验条件下，试样在火焰中被燃烧，火焰温度为,750800,，持续供火时间,90 min,，冷却时间为,15min,，在此时间内，电缆仍能保持正常运行的性能。,电线电缆结构特性,（三）电线电缆主要特性,12,电线电缆,生产,工艺,与大多数机电产品生产方式完全不同,机电产品：,通常采用将零件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。,电线电缆：,以长度为基本计量单位；都是从导体加工开始，在导体外围一层一层地加上绝缘、屏蔽、成缆、护层；产品结构越复杂，叠加层次越多,。,如中压交联电缆制造流程：,13,电线电缆,生产,工艺,大长度连续叠加组合生产方式,几十米，,100,米，几百米，几公里，几十公里,。,生产工艺门类多、物料流量大,导体生产：,有色金属的熔炼和压力加工,等,；,绝缘生产,:,塑料、橡胶、油漆等化工技术；,护套生产：,纤维材料的绕包、编织等纺织技术，金属材料的绕包及金属带材的纵包、焊接成形加工工艺等。,物流管理：,各种材料不但类别、品种、规格多，而且数量大。因此，各种材料的定额用量、,库存,备用量,管理很重要,。同时，,要重视,废品的处理、回收，重复利用。,电线电缆生产,料重工轻,。,14,电线电缆,生产,工艺,专用设备多,使用具有本行业工艺特点的专用生产设备,，,适应线缆产品的结构、性能要求，满足大长度连续并尽可能高速生产的要求,。,形成了专用设备系列,：,熔炼设备,系列,拉线机系列,绞线机系列,挤塑机系列,绕包机系列,检测设备,等,15,电线电缆,生产,工艺,生产工艺质量管理难,生产作业卡流水统计管理法：,将分离、间断的电缆生产,各工序转移到作业卡上，使,之形成为“流水线”，使生,产、工艺、质量、成本、工,时等综合管理超越空间和时,间界限，构成了一个严密的,管理体系。,16,电线电缆,生产,工艺,电线电缆主要工艺,轧制,生产铜杆、铝杆、铝合金杆等。,拉制,拉制铜线、铝线、铝合金线、钢丝等。,时效,/,退火,铜铝退火、铝合金热处理等。,绞制,导体绞合、绝缘线芯绞合等。,包覆,绝缘及护套挤包、铝带纵包、云母带绕包、钢带,绕包、绝缘漆浸涂等。,产品结构越复杂，工艺重复性越高。,17,电线电缆,生产,工艺,1,、铜杆生产,（一）轧制工艺,铜上牵引生产线,铜,连铸连轧,生产线,18,电线电缆,生产,工艺,2,、铝及铝合金杆生产,（一）轧制工艺,铝及铝合金连铸连轧生产工艺流程,19,电线电缆,生产,工艺,2,、铝及铝合金杆生产,（一）轧制工艺,20,（二）拉丝工艺,对金属杆（线）材施以拉力，使之通过模孔，以获得与模孔尺寸形状相同的制品的塑性加工方法称之为拉线或线材的拉制。,全封闭高速铝大拉机,电线电缆,生产,工艺,21,（三）退火,/,时效,金属在塑性变形过程中产生机械性能及物理化学性能的变化的现象称为加工硬化。退火的目的是使金属内部组织变为细小的等轴晶粒，消除加工硬化，恢复金属或合金的塑性和形变能力（回复和再结晶）。,铝合金时效炉,电线电缆,生产,工艺,22,（四）绞合工序,绞合是生产裸电线和电缆导电线芯的一种工艺方法。它是由绞合单线绕绞线轴线等角速度旋转和绞线均匀前进运动实现的。,绞合主要有三种结构形式，分别为同心层绞、束绞和同心复绞。,框绞机,电线电缆,生产,工艺,23,（五）挤塑工序,利用特定形状的螺杆，在加热的机筒中旋转，将由料斗中送来的塑料向前挤压，使塑料均匀的塑化（即熔融），通过机头和不同形状的模具，使塑料挤包到导体线芯形成绝缘层的加工工艺。,挤塑机,VCV,交联生产线,电线电缆,生产,工艺,CCV,悬链式交联生产线,24,（六）,挤橡工序,使用挤橡机和模具在导体上挤包橡皮绝缘层的工艺加工过程。,三层共挤连续硫化机组,电线电缆,生产,工艺,橡胶,加工,自动,化生,产线,25,（七）绕包,工序,在绕包机上绕包云母带、陶瓷化硅橡胶带、无纺布等带材的工序叫做绕包工序。,电线电缆,生产,工艺,26,（八）成缆工序,成缆就是把两芯及以上的多根绝缘线芯或其他结构元件，用不同的工艺方法把它们以一定的节距绞合在一起，成为一个圆整外形的缆芯。,1,、盘绞式成缆机,4,米大型成缆机,电线电缆,生产,工艺,27,2,、弓型成缆机,弓型成缆机利用了管绞机的原理，并进行了改善，以弓带管，减轻旋转部分重量，提高了转速。主要适用于中小截面产品的高效成缆生产。,电线电缆,生产,工艺,28,3,、摇篮型成缆机,可用于各种大截面的多芯塑力缆，交联电缆成缆，也可按用户工艺要求另配铠装头，作钢带铠装用；还可作电话电缆和控制电缆、矿用电缆成缆之用。,电线电缆,生产,工艺,29,（九）编织工序,编织是采用编织机将纤维材料捻成的线或金属丝以一定的规律互相交织并覆盖在电线电缆表面上，成为一个紧密的保护层。,电线电缆,生产,工艺,30,钢带铠装,（十）,钢带,/,钢丝铠装,用钢丝或钢带螺旋形绞、绕包在成缆后电缆内垫层上的工序。,电线电缆,生产,工艺,钢丝铠装,31,（十一）联锁铠装,把金属带材压制成,S,型，螺旋式环环相扣重叠绕包在一起铠装结构。,加拿大进口联锁铠装机生产线,联锁铠装机成型部分,电线电缆,生产,工艺,联锁铠装电力,电缆,32,（十二）,氩弧焊工序,铜带等金属带材纵包，通过氩弧焊进行焊接，对焊接后的铜等金属管进行轧纹的工艺过程。,氩弧焊生产线,氩弧焊设备纵包焊接部分,电线电缆,生产,工艺,柔性防火电缆,33,电线电缆产品介绍：裸电线,（一）,简介,裸电线（,bare wire,）与裸导体制品（,bare conductor),是指没有绝缘、没有护层的导电线材，是电线电缆产品中最基本的一大类产品。,裸电线实物图,用于大跨越、高海拔、重覆冰等野外架空敷设，能满足各种使用环境需要。,1000kV,晋东南,-,南阳,-,荆门特高压交流试验示范工程,8,分裂,JL/G1A-500/35,34,电线电缆产品介绍：裸电线,（二）,型号规格,型号、标称截面、绞合结构及标准代号（此处以,GB/T 1179-2008,为例）,1,、表示方法,35,电线电缆产品介绍：裸电线,项目,代表字母,/,数字,意义,类别代号,J,同心,绞合,X,成型线,F,防腐,导线用,单线代号,铝线,LY,硬圆铝线,9,硬拉状态,铝合金线,LH,架空绞线用铝合金圆线,A,高强度系列,1,或,2,或,3,导电系列,铝包钢线,LB,电工用铝包钢线,1,或,2,导电系列（,20.3%IACS,和,27%IACS,）,A,或,B,机械性能系列,镀锌钢线,G,绞线用镀锌钢线,1,、,2,或,3,强度系列（普通、高强度和特高强度）,A,或,B,镀锌厚度等级（普通和加厚）,（二）,型号规格,2,、符号定义,36,电线电缆产品介绍：裸电线,（二）型号规格,JLHA1/G3A-500/65-54/7,：由,54,根,1,型高强度铝合金线和,7,根,A,级镀层特高强度镀锌钢线绞制而成的钢芯铝合金绞线，铝合金线标称截面积为,500mm,2,，钢的标称截面积为,65mm,2,。,3,、示例,钢芯铝绞线结构示意图及实物图,37,电线电缆产品介绍：裸电线,（三）产品介绍,1,、钢芯铝绞线,钢芯铝绞线,JL/G1A-200/11-18/1,参考标准：,GB/T 17048-2009,架空绞线用硬铝线,单线导电：,61%IACS,产品优势：钢芯铝绞线具有结构简单、架设与维护方便、线路造价低、传输容量大、又利于跨越江河和山谷等特殊地理条件的敷设等特点。,38,电线电缆产品介绍：裸电线,（三）产品介绍,线路的电压超过,220kV,时，为降低线路电抗和电晕损耗，通常采用扩径导线。,扩径导线采用扩大导线外径技术，减少导线铝截面，从而减少导线的总重量，节约材料，减少铁塔荷载和结构重量，极大地降低线路造价。,扩径钢芯铝绞线,JLK/G2A-630(720)/45-38/7,2,、扩径导线,常见规格如下：,310,（,400,）,/50,，,400,（,500,）,/45,，,530,（,630,）,/45,，,630,（,720,）,/45,，,725,（,900,）,/40,39,电线电缆产品介绍：裸电线,大截面钢芯铝绞线,JL1/G2A-1250/100-84/19,大截面导线是指超过经济电流密度所控制的常规最小截面导线，铝导体标称截面不小于,720mm,2,。,其优势在于单位长度导线的电阻减小，允许载流量将增大，提高其输送功率。同时减少线路走廊数，节约土地资源。另外无线干扰与噪音污染也大大降低。,3,、大截面导线,（三）产品介绍,常见规格如下：,800/100,，,900/75,，,1000/45,，,1120/90,，,1250/100,，,1520/100,（计划）,40,电线电缆产品介绍：裸电线,钢芯高导电率铝绞线,JL3/G1A-630/45-45/7,高导电率铝线是指用导电率不低于,61.5,IACS,的导体代替普通铝线，国网主推节能导线之一。,优势在于提升导电率，降低电阻损耗，减少投资。,4,、钢芯高导电率铝绞线,（三）产品介绍,41,电线电缆产品介绍：裸电线,钢芯高导电率铝绞线型线,/,圆线结构示意图,4,、钢芯高导电率铝绞线,（三）产品介绍,品种型号,直径范围,/mm,直径公差,/mm,抗拉强度,/MPa,20,电阻率,不大于,/.mm,2,/m,导电率不小于,/IACS,执行标准,高导电,铝线,2.50,d,3.00,0.03,170,L1:0.028034,61.5%,Q/GDW 1815-2012,3.00,d,3.50,1%d,165,L2:0.027808,62.0%,3.50,d,5.00,1%d,160,L3:0.027586,62.5%,-,L4:0.027367,63.0%,42,电线电缆产品介绍：裸电线,分为高强度铝合金绞线和中强度铝合金绞线，国网主推节能导线之一。,高、中强度铝合金分别比同截面铝导线抗拉强度提高,80%,、,50%,以上，弧垂性能好、导线表面硬度高、耐磨耐压、施工压接简单易行等优点，同时拥有成本优势。,全铝合金绞线,JLHA1-630-61,（三）产品介绍,5,、铝合金绞线,43,电线电缆产品介绍：裸电线,（三）产品介绍,5,、铝合金绞线,品种型号,直径范围,/mm,直径公差,/mm,抗拉强度,/MPa,伸长率,/%,20,电阻率,不大于,/.mm,2,/m,导电率,不小于,/IACS,执行标准,中强度,铝合金线（,LHA3,）,2.00,d,3.00,0.03,250,型：,3.5,型：,2.0,0.029472,58.5%,Q/GDW 1816-2012,3.00,d,4.00,1%d,240,4.00,d,5.00,1%d,230,高强度铝合金线（,LHA1,）,d,3.50,0.03,325,3.0,0.032840,52.5%,GB/T 23308-2009,d3.50,1%d,315,高强度铝合金线（,LHA2,）,d,3.50,0.03,295,3.5,0.032530,53%,GB/T 23308-2009,d,3.50,1%d,44,电线电缆产品介绍：裸电线,采用高强度铝合金线作为加强芯与硬铝线同心绞合而成，国网主推节能导线之一。,与传统导线相比具有重量轻、对塔架荷载小，电阻降低、损耗小、输送容量大、可增强线路的可扩展性，材质单一，交流运营时没有磁滞损耗，没有双金属化学腐蚀，提高导线的寿命期。,铝合金芯铝绞线,JL1/LHA2-465/210-42/19,（三）产品介绍,6,、铝合金芯铝绞线,45,电线电缆产品介绍：裸电线,（三）产品介绍,6,、铝合金芯铝绞线,铝合金芯参数,品种型号,直径范围,/mm,直径公差,/mm,直径范围,/mm,最小抗拉强度,/MPa,20,时的最大电阻率,/n,m,参考标准,LHA1,1.5-4.8,d,3.00,1%,d,3.00,0.03,d,3.50,325,32.840,/52.5%,Q/GDW 1815-2012,，铝合金高导电率铝绞线,GB/T 23308-2009,架空绞线用铝,-,镁,-,硅合金圆线,d,3.50,315,295,32.530,/53.0%,LHA2,注：高导电率铝线参数参见产品介绍,4-,钢芯高导电率铝绞线,46,电线电缆产品介绍：裸电线,与传统导线相比具有重量轻、强度大、低线损、弛度小、耐高温、耐腐蚀、与环境亲和等优点。,可提高传输容量一倍，同时能提高和改善线路的安全和可靠性，减少有色金属稀缺资源消耗，降低线路传输损耗。,碳纤维复合材料芯架空导线,JLX/T-500/45,（三）产品介绍,7,、碳纤维复合材料芯架空导线,47,电线电缆产品介绍：裸电线,（三）产品介绍,7,、碳纤维复合材料芯架空导线,架空导线用碳纤维增强树脂基复合材料芯棒,型号,直径偏差,/mm,长期允许使用温度,/,最小抗拉强度,/MPa,理论平均线膨胀系数,/,-1,密度,kg/dm,3,弹性模量,/Gpa,参考,标准,F1A/F2A,5.00,d,8.00,0.03,8.00,d,11.00,0.05,120,1,系,2,系,2.0*10,-6,2.0,1,系,2,系,GB/T 29324-2012,F1B/F2B,160,2100,2400,110,120,（,1,）导线弧垂变化很小，降低杆塔高度和强度，使地面生物更加安全。可,以增加塔距，减少,20%,的杆塔数量，减少占地。,（,2,）与同直径的钢芯铝绞线比，可以多容纳,28%,的导体，提供,1.6,2.0,倍,的载流容量。,（,3,）可在更高的温度下工作，最高可达,200,。,（,4,）减少传输线路电能损耗，具有节能、环保、高效的作用。,（,5,）耐腐蚀性能提高，没有双金属间电化学腐蚀问题。,（,6,）有效的降低了工程成本。,48,电线电缆产品介绍：裸电线,1,）导线允许长期工作温度可由,70,提高到,150,以上。其强度残存率大于,90%,，普通硬铝线残存率只有,60,-,70%,。,2,）与同截面、同结构硬铝导线,70,时的载流量相比，耐热铝合金导线在,150,的载流量要高出一倍左右。,3,）可减少导线截面，降低塔杆要求，降低总体成本。,钢芯耐热铝合金绞线,JNRLH58/G1A-500/65-54/7,（三）产品介绍,8,、钢芯耐热铝合金绞线,49,电线电缆产品介绍：裸电线,（三）产品介绍,8,、钢芯耐热铝合金绞线,品种型号,20,电阻率不大于,/.mm,2,/m,导电率不小于,/IACS,耐热温度,/,执行标准,耐热铝合金绞线（,AT1,）,0.028735,60.0%,150,IEC 62004-2007,耐热铝合金绞线（,AT2,）,0.031347,55.0%,150,耐热铝合金绞线（,AT3,）,0.028735,60.0%,210,耐热铝合金绞线（,AT4,）,0.029726,58.0%,230,导线特别适用于电流涨落较大的区段。此外传输相同容量的电能，耐热导线的外径减小，铁塔架设费用相应减少，架线方便，可降低建设费用,8%,，包括线损在内，年度经费可降低,4%,，具有良好的经济效益和社会效益。,50,电线电缆产品介绍：裸电线,9,、光纤复合架空相线（,OPPC,）,产品特性：,(1),产品具有电能输送和光通信双重功能。,(2),安全性高，不会出现地线因落雷引发的断股、断纤的严重事故。,(3),防盗，,OPPC,与接头盒上均有高电压，有绝对的防盗优势。,(4),投资低，避免电力与通讯双重敷设投入，降低安装成本。,（三）产品介绍,51,电线电缆,产品介绍,：电力电缆,电力电缆，包括,35kV,及以下中低压电力电缆，,66,500 kV,高压、超高压交联电力电缆，适用各种配电网和工业装置电力输送，配套齐全。,（一）简介,YJV33,、,YJV43 YJV22 VV22,52,（二）,型号规格,1,、表示方法,电线电缆,产品介绍,：电力电缆,53,（二）型号规格,2,、符号定义,项目,代表,符号,意义,项目,代表,符号,意义,特性代号,Z,（,A,、,B,、,C,）,阻燃（,A,、,B,、,C,）,内护套代号,V,聚氯乙烯护套,W,无卤,Y,聚乙烯或聚烯烃护套,D,低烟,外护套代号,2,聚氯乙烯护套,N,耐火,3,聚乙烯或聚烯烃护套,导体代号,(T),省略,第,2,种铜导体,铠装代号,2,双钢带铠装,R,第,5,种铜导体,3,细圆钢丝铠装,L,铝导体,4,粗圆钢丝铠装,绝缘代号,V,聚氯乙烯绝缘,6,非磁性金属带铠装,YJ,交联聚乙烯绝缘,7,非磁性金属丝铠装,电线电缆,产品介绍,：电力电缆,54,（二）型号规格,3,、示例,产品表示示例：交联聚乙烯绝缘铜带屏蔽双钢带铠装聚氯乙烯护套电力电缆，额定电压为,26/35kV,，,3,芯，标称截面,240mm,2,，表示为：,YJV22-26/35 3240,YJV22-26/35 3240,电线电缆,产品介绍,：电力电缆,55,聚氯乙烯绝缘电缆,导体的最高工作温度为,70,，短路时（最长持续时间不超过,5s,）电缆导体的最高温度不超过,160,；,交联聚乙烯绝缘电缆,导体的最高工作温度为,90,；短路时（最长持续时间不超过,5s,）电缆导体的最高温度不超过,250,。,（三）产品介绍,1,、,35kV,及以下中低压电力电缆,35kV,及以下中压电力电缆,电线电缆,产品介绍,：电力电缆,56,（三）产品介绍,2,、66500 kV高压交联电力电缆,66500 kV高压交联电缆具有大容量、低损耗、高可靠性、免维修、安装敷设及维护保养便捷、无落差限制及漏油污染等优点。,电缆导体的最高工作温度为,90,，短路时（最长持续时间不超过,5s,）电缆导体的最高温度不超过,250,。,电缆的安装最小弯曲半径推荐为,20,倍电缆外径；,66,500 kV,高压、超高压交联电力电缆,电线电缆,产品介绍,：电力电缆,57,（三）产品介绍,3,、架空绝缘电缆,架空绝缘电缆从使用性能来看介于架空导线和电力电缆之间，它既要满足架空导线机械强度的要求，又要满足电力电缆的导电性能要求。,架空绝缘电缆分单芯架空绝缘电缆、多芯架空绝缘电缆、平行集束架空绝缘电缆。,单芯架空绝缘电缆 平行集束架空绝缘电缆,电线电缆,产品介绍,：电力电缆,58,（三）产品介绍,4,、预制分支电缆,预制分支电缆，即生产厂商按照用户需求的主干、分支电缆的型号、规格、长度及位置等参数，在工厂用专用生产设备，在流水线上将其加工完成。,预制分支电缆具有优良的抗震性、气密性、防水性和耐火性；安装环境要求低，施工简便；免维护。,预制分支电缆,电线电缆,产品介绍,：电力电缆,59,变频电缆,变频电缆具有金属屏蔽层结构，屏蔽层必须能有效抑制电磁辐射。,经过对各种电缆性能的比较分析，最适合使用的是一种带有三相导线和三根接地线的防渗透的焊接连续压纹铠装电缆，这种电缆不仅安全，而且能够大大提高变速传动系统的性能和可靠性。,（三）产品介绍,5,、变频电缆,电线电缆,产品介绍,：电力电缆,60,（三）产品介绍,6,、35kV及以下铝合金电力电缆,35kV及以下铝合金电力电缆是采用8000系列铝合金电缆为导体的电力电缆。应用场所与铜芯电缆基本一样。比如高层建筑、民用建筑、星级酒店、医院、体育中心、会议中心、购物中心、博物馆、图书馆、剧场、隧道、地铁、轻轨、火车站、机场等场所。,35kV及以下铝合金电力电缆的导体代号用“LH”表示，铝合金带联锁铠装代号用“6”表示，其它代号与1-35kV电力电缆相同。,产品表示示例：铝合金芯交联聚乙烯绝缘联锁装铠聚氯乙烯护套电力电缆额定电压0.6/1kV,3芯，标称截面240mm,2,，表示为：YJLHV62-0.6/1 3240,电线电缆,产品介绍,：电力电缆,61,（三）产品介绍,6,、,35kV,及以下铝合金电力电缆,35kV及以下铝合金电力电缆优点：,优良的抗蠕变性能:,抗蠕变性能较纯铝提高300%，,保证电缆在运行过程中的连接稳定性。,优良的机械物理性能。,优良的环保性能。,良好的经济性:,铝合金电缆替代铜芯电缆使用，,传输相同载流量时，铝合金电缆成本较铜缆低约30。,电线电缆,产品介绍,：电力电缆,62,（三）产品介绍,7,、柔性矿物绝缘防火电缆,柔性矿物绝缘防火电缆克服传统刚性氧化镁防火电缆的不足，可生产多芯、千米级长度、大截面电缆，具有安装敷设方便优点，广泛应用于一、二类建筑消防负荷的干线，重要消防设的电源及控制线路等。,柔性矿物绝缘防火电缆代号,布线用,B,软导体,R,控制电缆,K,铜护套,T,第,2,种铜导体,(T),省略,聚烯烃护套,Y,无机矿物质材料和陶瓷化硅橡胶,WG,无卤低烟阻燃,WDZ,产品表示方法：铜芯铜护套矿物复合绝缘防火电力电缆，额定电压,0.6/1kV,，,3+1,芯，主线芯截面积为,35mm,，中性截面积,16mm,，表示为：,BTWGT-0.6/1 335+116,电线电缆,产品介绍,：电力电缆,63,（三）产品介绍,7,、柔性矿物绝缘防火电缆,柔性矿物绝缘防火电缆的特点：,完全防火性能好,：,云母带耐温高达1000；陶瓷化硅,橡胶在650及以上火焰或无焰条件下开始变硬，最高可,达3000，迅速成陶瓷状坚硬的完整壳体，燃烧后的形,成坚硬壳体铠装对线路起到很好的保护作用；皱纹铜护,套的熔点高达1083以上。,柔性好,：,导体采用多根铜丝绞合而成，铜护套采用,皱纹铜管结构，柔性好。,载流及过载能力大,。,环保、使用寿命长。,电线电缆,产品介绍,：电力电缆,64,（三）产品介绍,8,、,27.5 kV,单相交流交联聚乙烯绝缘电缆,1,、铜导体,2,、内半导电屏蔽,3,、,XLPE,绝缘,4,、外半导电屏蔽,5,、半导电阻水带,6,、铜丝疏绕屏蔽,7,、铜带绕包,8,、无卤玻纤带,9,、聚乙烯内衬,10,、无卤玻纤带绕,11,、铝丝铠装,12,、无卤玻纤带,13,、无卤低烟阻燃防鼠防白蚁外护套,电线电缆,产品介绍,：电力电缆,产品特性及使用范围：,27.5 kV,单相交流交联聚乙烯绝缘电缆是电气化铁路牵引供电系统的重要组成部分，其可靠性直接影响电气化铁路的安全运行。用于额定电压为,27.5kV,的电气化铁道供电线、自耦变压器供电线以及牵引变电所、分区所、开闭所、自耦变压器所引出线。,新缆厂生产的,27.5 kV,交联电缆具有优良的耐压等级、电磁屏蔽性能、阻水性能、低烟阻燃性能，短路回流能力优越，且具备环保型防鼠蚁能力。,65,（三）产品介绍,9,、,轨道交通,1500V,及以下直流电缆,1,导体,2,绝缘,3,挤包,PE,防水层,4,绕包高阻燃玻纤带隔火层,5,低烟低卤,PVC,外护层,电线电缆,产品介绍,：电力电缆,产品特性及使用范围：,轨道交通,1500V,及以下直流牵引电力电缆适用于城市交通地铁或安全性、可靠性要求较高的直流用电区域。,产品具有低卤（或无卤）低烟、耐腐蚀、防鼠蚁、防水、防紫外线等特性。根据产品使用环境可进行特殊结构设计。,66,电线电缆产品介绍：电气装备用电线电缆,（一）简介,电气装备用电线电缆是从电力系统的配电点把电能直接传送到各种用电设备、器具的电线电缆。,各种工、农、工矿企业所用装备中的电气安装线和控制信号用的电线电缆均属于电气装备用电线电缆产品，此类产品使用范围最广、品种最多、而且大多要结合所用装备的特性和使用环境条件来确定产品的结构、性能。因此，除大量的通用产品外，还有许多专用和特,种产品。,我厂目前可生产低压配电电线电缆、,紫外光辐照交联无卤低烟阻燃电线、防火,专用电线、控制电缆、计算机电缆等电气,装备用电线电缆。,67,（二）,型号规格,系列代号,材料代号,结构代号,使用代号,耐热特性代号,1,、表示方法（参照,GB/T5023.1,要求）,电线电缆产品介绍：电气装备用电线电缆,68,（二）,型号规格,项目,代表符号,意义,项目,代表,符号,意义,系列,代号,B,固定敷设用电线,结构,代号,R,软结构,R,连接用软线,S,双绞形,W,无卤,B,扁形（平形）,D,低烟,P,铜丝屏蔽,N,耐火,Q,轻型,FH,防火,Z,中型,Y,移动式电气设备等用,C,重型,DJ,电子计算机,2,钢带铠装,材料,代号,V,聚氯乙烯绝缘,P2,铜带屏蔽,YJ,（,F,）,辐照交联聚烯烃,P3,铝塑复合带屏蔽,Y,聚烯烃绝缘,使用特征代号,W,具有耐户外气候性能,V,聚氯乙烯护套,耐热特性代号,70,省略,90,90,Y,聚乙烯绝缘,/,护套,105,105,125,125,2,、符号定义,电线电缆产品介绍：电气装备用电线电缆,69,1,、建筑用电线,本产品分别适用于额定电压,300/300V,、,300/500V,、,450/750V,及以下的动力装置、固定布线、家用电器、仪器仪表、动力照明、电梯设备、电子设备及其它自动化装置。,建筑用电线,（三）产品介绍,电线电缆产品介绍：电气装备用电线电缆,70,2,、额定电压,450/750V,及以下铜芯辐照交联电线（新产品）,（三）产品介绍,1-,导体,2-,紫外光辐照交联无卤低烟阻燃聚烯烃绝缘料,该产品采用,辐照交联无卤低烟阻燃聚烯烃材料,（绝缘料分子由线性变成三维网状结构），具有,阻燃、低烟,和,耐高温,的特性，可达到,ZA,、,ZB,、,ZC,各类阻燃等级，耐温等级为,90,、,105,、,125,，主要适用于地铁、医院、轨道交通、学校等人口密集且环保要求苛刻的场合。,额定电压,450/750V,及以下铜芯辐照交联电线,电线电缆产品介绍：电气装备用电线电缆,71,（三）产品介绍,3,、防火专用电线,本产品具有优异的耐火和防火性能，传统耐火电线的耐火时间仅有,3060,分钟，本产品可将耐火时间延长至,180,分钟以上。,解决方案,：用,陶瓷化硅橡胶带,替代耐火云母带，其他不变。,1,、燃烧后转化成,陶瓷状的壳体,，起到隔火和隔热的作用，温度越高，壳体越坚硬；,2,、耐火的最高火焰温度达,3000,；,广泛应用于普通民宅、高层建筑、商场、医院等公共消防、防火安全要求比较高的场所。,电线电缆产品介绍：电气装备用电线电缆,导体,陶瓷化硅橡胶带,绝缘,72,（三）产品介绍,4,、通用橡套电缆,本产品适用于交流额定电压为,450/750V,及以下家用电器、电动工具和各类移动电器设备。,使用特性：,（,1,）,YZ,型额定电压,Uo/U,为,300/500V,，,YC,型为,450/750V,。,（,2,）线芯的长期允许工作温度不超过,65,。,（,3,）,W,型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用。,电线电缆产品介绍：电气装备用电线电缆,73,（三）产品介绍,5,、控制电缆,此产品适用于额定电压,450/750V,及以下或,0.6/1kV,及以下控制、信号、保护及测量系统接线之用。,电缆工作温度：,PVC,绝缘控制电缆：导体长期允许工作温度为,70,；,XLPE,绝缘控制电缆：导体长期允许工作温度为,90,。,电缆的敷设温度：不应低于,0,。,电缆的弯曲半径：,无铠装层的电缆，不应小于电缆外径的,8,倍；,有铠装或铜带屏蔽结构的电缆，不应小于电缆外径的,12,倍。,电线电缆产品介绍：电气装备用电线电缆,74,（三）产品介绍,6,、计算机电缆,本产品主要作为电子计算机、电工仪器、仪表和电子设备装置的连接，特别用于仪器 设备多、电线多、控制复杂、电磁干扰强的场合。,电缆导体长期允许工作温度：,聚乙烯和聚氯乙烯绝缘电缆为,70,；,交联聚乙烯绝缘电缆为,90;,电缆允许在环境温度,-20,50,，,相对湿度不大于,80%,时正常运行使用,;,电缆作固定敷设或移动使用时的温,度应不低于,0,。,电线电缆产品介绍：电气装备用电线电缆,75,特种电缆主要有：煤矿用橡套软电缆、风电设备用耐扭曲软电缆、耐热硅橡胶绝缘类电线电缆、氟塑料绝缘耐高温电缆、潜油泵电缆、承荷探测电缆等全系列产品。产品广泛应用于清洁能源、煤炭和煤化工、石油化工、冶金化工及其它领域。,（一）简介,电线电缆产品介绍：特种电缆,76,电线电缆产品介绍：特种电缆,（二）产品介绍,煤矿用橡套软电缆主要包括采煤机软电缆、采煤机屏蔽监视加强型软电缆、采煤机金属屏蔽软电缆、煤矿用移动橡套软电缆、煤矿用移动金属屏蔽监视型软电缆、煤矿用电钻电缆、煤矿用移动轻型软电缆等几类。,产品特点：能够在十分苛刻的矿井下使用，可经受频繁的弯曲，矸石和煤块的冲砸，各种机械的刮碰和挤压等，而且还具有优良的阻燃、抗静电性能。,煤矿用移动橡套软电缆 采煤机软电缆 金属屏蔽监视型软电缆,、煤矿用橡套软电缆,77,电线电缆产品介绍：特种电缆,（二）产品介绍,2,、风力发电用耐扭曲软电缆,标准中规定低温,（,-40,）扭转,次数为,2000,次，我厂产品实测为,13800,次,，远远,高于,标准要求,，据此推算，可保证电缆正常使用,30,年以上,。,具有良好的抗紫外线、耐海水腐蚀和耐磨性，以及耐疲劳性、耐气候老化性能、耐微生物性能，对油品、化学品具有极好的耐腐蚀性。普通电缆不具有耐磨性和耐腐蚀性。,1,、铜导体,2,、橡皮绝缘,3,、橡皮护套,78,电线电缆产品介绍：特种电缆,（二）产品介绍,3,、硅橡胶绝缘耐高温电缆,具有优良的热稳定性、优异的电性能、阻燃性、优良的防腐耐环境性能；,产品在高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长；,电缆最高工作温度,180,，最低环境温度,-60,。,1,、铜导体,2,、硅橡胶绝缘,3,、耐高温填充,4,、绕包带,5,、硅橡胶护套,79,电线电缆产品介绍：特种电缆,（二）产品介绍,4,、氟塑料绝缘耐高温电缆,具有优良的耐候性、耐热性、耐酸碱腐蚀性及耐高温辐射性能，其摩擦系数较小，化学性能稳定，具备优异的电绝缘性能，使用寿命长；,可在高温、低温、酸性、碱性、油性及腐蚀性气体的恶劣环境使用；,电缆最高工作温度,200,，最低环境温度,-65,。,1,、铜导体,2,、氟塑料绝缘,3,、耐高温填充,4,、绕包带,5,、氟塑料护套,80,电线电缆产品介绍：特种电缆,（二）产品介绍,5,、潜油泵电缆,1,、铜导体,2,、乙丙胶绝缘,3,、铅内护层,4,、聚四氟乙烯薄膜,5,、尼龙丝编织,6,、连锁钢带铠装,采用聚氟乙烯（,PVF,）阻挡层结构，能够有效防止低分子量油的馏分物（轻质烃）和气体进入绝缘层损坏绝缘，延长了电缆的使用寿命。,采用优质镀锌钢带、不锈钢钢带连锁铠装，铠装重叠率大于,35%,。极大的提高了电缆的安全、防锈、抗拉、弯曲、抗外机械力损伤性能。,81,电线电缆产品介绍：特种电缆,（二）产品介绍,6,、承荷探测电缆,耐温性好，可在,100,260,范围内长期使用，物理机械性能好，电气绝缘性能优良。,通过配组，绝缘线芯的导体电阻、电容保持均衡，分布电容小于,0.002,F/km,。,具有优良的耐磨、耐酸碱、耐油、低磨擦、耐腐蚀性及高阻燃等特性。,1,、铜导电线芯,2,、氟塑料绝缘,3,、填充,4,、半导电屏蔽层,5,、双钢丝铠装,油井,82,7,、核电站电缆,核电站用电缆除常规性能要求外，还有特殊性能要求，如绝缘材料的热寿命评定、成品电缆抗震性能、成品电缆低烟无卤阻燃性能、成品线缆等效,40,年（,60,年）老化模拟试验等。,电线电缆产品介绍：特种电缆,83,按核电站电气系统设备的安全类别分为三类：,K1,类：敷设在高剂量区，即在核反应堆安全壳以内使用。在正常环境条件下和在安全停堆地震荷载下以及在事故期间或事故之后仍能执行其规定功能的电缆；,K2,类：敷设在中剂量区，
