焊锡及助焊剂基础知识.ppt

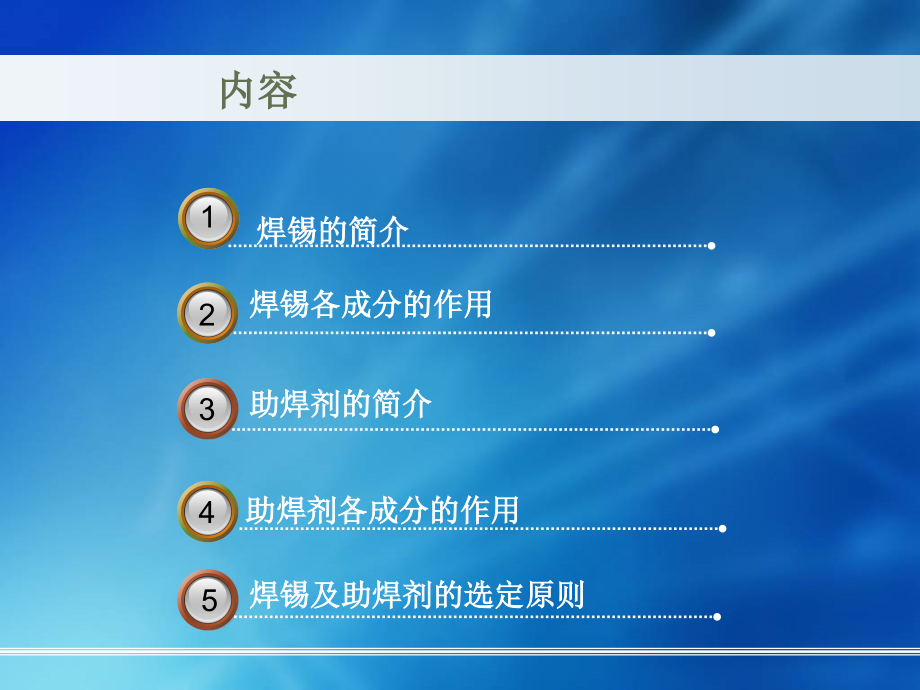

,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,焊锡及助焊剂基础知识,内容,焊锡及助焊剂的选定原则,助焊剂的简介,1,5,3,3,2,3,4,焊锡的简介,助焊剂各成分的作用,焊锡各成分的作用,焊锡简介,一、焊锡的类别（行业）,1,、焊锡条分为有铅焊锡条和无铅焊锡条,a,、有铅焊锡包括：,（,1,）,、,63/37,焊锡条,(Sn63/Pb37),按成分占比分类,（,2,）,、电解纯锡条,(,电解处理高纯锡,),（,3,）,、抗氧化锡条,(,添加高抗氧化剂,),（,4,）,、波峰焊锡条,(,适用波峰焊焊接,),（,5,）,、高温焊锡条,(400,度以上焊接,),焊锡简介,b,、,无铅焊锡包括：,（,1,）,、,锡铜无铅锡条,(Sn99.3Cu0.7),（,2,）,、锡银铜无铅锡条,(Sn96.5Ag3.0Cu0.5),（,3,）,、,0.3,银无铅焊锡条,(Sn99Ag0.3Cu0.7),（,4,）,、波峰焊无铅焊锡条,(,无铅波峰焊专用,),（,5,）,、高温型无铅焊锡条,(400,度以上焊接,),焊锡简介,二、焊锡的成分,-N308A-2,（目前使用）,主要成分,所含比例（,%,）,Sn,（锡）,96.5(,随其它成分而波动）,Ag,（银）,3.0,（,2.85,3.0,）,Cu,（铜）,0.5,（,0.4,0.6,）,NI,（镍）,0.05,三、焊锡的特性,1,、熔点：,217,225,2,、建议工作温度：,300,430,注：还有许多微量成分不做详细描述,焊锡简介,五、焊锡的使用规范,1,、储藏,2,、保质期限,3,、使用安全,保存于阴暗阴凉处并且远离阳光直射及火源处,至生产日期起保质期为一年,使用过程需做好防护、防止锡溅射到身体上,内容,焊锡及助焊剂的选定原则,助焊剂的简介,1,5,3,3,2,3,4,焊锡的简介,助焊剂各成分的作用,焊锡各成分的作用,焊锡各成分的作用,1,、连接、导通的目的,二、银,1,、为了增强导电性,.,一般在焊接功放或者音箱扬声器和分频器的时候很多人为了追求音质就会使用含银的焊锡,三、铜,1,、铜的作用是焊着上锡，须有助焊材料，一般用松香等,因为铜的导电性较强，且比铁抗锈蚀力强一些，应用于电子方面比较广泛，比如电路板。在电路板上主要作为焊盘焊接零件。,一、锡,焊锡各成分的作用,1,、常规下都是由于技术问题无法完全去除的杂质（但是需要满足行业内的管控标准）,.,四、镍,注：,1,、焊锡中有铜成分主要是增强焊接性,2,、防止吃铜,3,、铜含量过高会导致浸锡温度的相对提高,五、其它,1,、增加浸锡面的光亮度、防止表面氧化,.,内容,焊锡及助焊剂的选定原则,助焊剂的简介,1,5,3,3,2,3,4,焊锡的简介,助焊剂各成分的作用,焊锡各成分的作用,助焊剂的简介,一、助焊剂的类别（行业）,化学作用强，助焊性能非常好，但腐蚀作用大，属于酸性焊剂。因为它溶解于水，故又称为水溶性助焊剂，它包括无机酸和无机盐,2,类。含有无机酸的助焊剂的主要成分是盐酸、氢氟酸等，含有无机盐的助焊剂的主要成分是氯化锌、氯化铵等，它们使用后必须立即进行非常严格的清洗，因为任何残留在被焊件上的卤化物都会引起严重的腐蚀。这种助焊剂通常只用于非电子产品的焊接，在电子设备的装联中严禁使用这类无机系列的助焊剂。,1,、,助焊剂的种类繁多，一般可分为,无机系列,、,有机系列,和,树脂系列,。,a,、,无机系列助焊剂,助焊剂的简介,B,、,有机系列助焊剂,C,、,树脂型助焊剂,作用介于无机系列助焊剂和树脂系列助焊剂之间，它也属于酸性、水溶性焊剂。含有有机酸的水溶性焊剂以乳酸、柠檬酸为基础，由于它的焊接残留物可以在被焊物上保留一段时间而无严重腐蚀，因此可以用在电子设备的装联中，但一般不用在,SMT,的焊膏中，因为它没有松香焊剂的粘稠性（起不到防止贴片元器件移动的作用）。,在电子产品的焊接中使用比例最大的是树脂型助焊剂。由于它只能溶解于有机溶剂，故又称为有机溶剂助焊剂，其主要成分是松香。松香在固态时呈非活性，只有液态时才呈活性，其熔点为,127,活性可以持续到,315,。锡焊的最佳温度为,240,250,，所以正处于松香的活性温度范围内，且它的焊接残留物不存在腐蚀问题，这些特性使松香为非腐蚀性焊剂而被广泛应用于电子设备的焊接中。,助焊剂的简介,二、助焊剂的成分,ESR-250T4,（目前使用）,所含材料成分,所含比例（,%,）,异丙醇（,C3H8O,）,80,90,松香（,C19H29 COOH,）,10,16,活性剂,1,3,三、助焊剂的特性,1,、凝固点：,-90,2,、沸点：,83,3,、自燃温度：,456,4,、相对密度：,0.822,（比重）,助焊剂的简介,四、助焊剂的使用规范,1,、预防,a,、,使用本品时不要进食、饮水或吸烟,;,b,、,作业后彻底洗手,;,c,、,在通风良好的环境下使用,;,d,、,采取防止静电放电的措施,;,e,、,远离热源、火花、明火、热表面；,g,、戴防护手套,/,戴防护眼罩,/,戴防护面具；,f,、,使用防爆的电气、通风、照明、设备；,助焊剂的简介,2,、处理方案,a,、,如误吞咽：立即呼叫解毒中心或医生，不得诱导呕吐,b,、,如进入眼睛：用水小心清洗几分钟，如戴隐形眼镜并可方便取出、取出隐形眼镜继续冲洗,c,、,如误吸入：将受害人转移到空气新鲜处，保持呼吸舒适的休息姿态,3,、储存,a,、,储存在通风良好的地方、保持低温,内容,焊锡及助焊剂的选定原则,助焊剂的简介,1,5,3,3,2,3,4,焊锡的简介,助焊剂各成分的作用,焊锡各成分的作用,助焊剂各成分的作用,一、异丙醇,1,、异丙醇只是助焊剤一种助溶剤，而助焊剤的进行焊锡作业的时候异丙醇则已挥发掉了，主要采用原因是较廉价,二、松香,1,、松香在焊接中作为助焊剂，起助焊作用,a,、松香是最常用的焊剂，它是中性的，它无腐蚀性、无吸湿性，而且具有良好的绝缘性，不会腐蚀电路元件和烙铁头,b,、可清除油污、汗迹、尘埃等阻焊物；能防止被焊件受热时氧化；可增强焊锡的流动性；焊接完成后，可保护清洗点均匀冷却；容易清洗。,助焊剂各成分的作用,三、活性剂,a,、改变两相物质间的界面性质,可起润湿,渗透,净洗,分散,乳化,增溶,起泡,消泡等作用,助焊剂各成分的作用,在焊接工艺中能帮助和促进焊接过程，同时具有保护作用、阻止氧化反应的化学物质。助焊剂可分为固体、液体和气体。主要有“辅助热传导”、“去除氧化物”、“降低被焊接材质表面张力”、“去除被焊接材质表面油污、增大焊接面积”、“防止再氧化”等几个方面，在这几个方面中比较关键的作用有两个就是：“去除氧化物”、“降低被焊接材质表面张力”和增强相互间的浸润性。,四、助焊剂使用过程中的原理,1,、助焊剂（,flux,）在使用过程中的目的,详细解析：,a,、,溶解被焊母材表面的氧化膜在大气中，被焊母材表面总是被氧化膜覆盖着，其厚度大约为,210-9,210-8m,。在焊接时，氧化膜必然会阻止焊料对母材的润湿，焊接就不能正常进行，因此必须在母材表面涂敷助焊剂，使母材表面的氧化物还原，从而达到消除氧化膜的目的。,助焊剂各成分的作用,d,、保护焊接母材表面的作用 被焊材料在焊接过程中已破坏了原本的表面保护层。好的助焊剂在焊完之后，并迅速恢复到保护焊材的作用。,b,、防止被焊母材的再氧化母材在焊接过程中需要加热，高温时金属表面会加速氧化，因此液态助焊剂覆盖在母材和焊料的表面可防止它们氧化。,c,、降低熔融焊料的表面张力熔融焊料表面具有一定的张力，就像雨水落在荷叶上，由于液体的表面张力会立即聚结成圆珠状的水滴。熔融焊料的表面张力会阻止其向母材表面漫流，影响润湿的正常进行。当助焊剂覆盖在熔融焊料的表面时，可降低液态焊料的表面张力，使润湿性能明显得到提高。,内容,焊锡及助焊剂的选定原则,助焊剂的简介,1,5,3,3,2,3,4,焊锡的简介,助焊剂各成分的作用,焊锡各成分的作用,焊锡及助焊剂的选定原则,一、焊锡及助焊剂选定总原则,1,、,两种材料为一个系统、要选定或评估需同时进行，不能单物料进行变更或切换；,焊锡及助焊剂的选定原则,二、焊锡选定原则,1,、,满足公司有害物质管控要求；,5,、,价格优势、交期优势；,2,、行业标准、通用性,；,3,、,温度段的选择；,4,、,符合工艺条件、且稳定；,注：锡的形状可根据实际需求进行设定,焊锡及助焊剂的选定原则,三、助焊剂选定原则,1,、,满足公司有害物质管控要求；,5,、,价格优势、交期优势；,4,、,符合工艺条件、且稳定；,3,、,免清洗；,2,、,对漆包线不能有腐蚀；,注：包装要求可根据实际需求进行设定,后言,焊锡跟助焊剂都不是标准品（除在某些方面有特殊管控外），实际很多方面都是可以根据自身的工艺条件、本体原材料条件进行优化性改进的，目的就是更好的满足全方位的需求,Thank You!,
