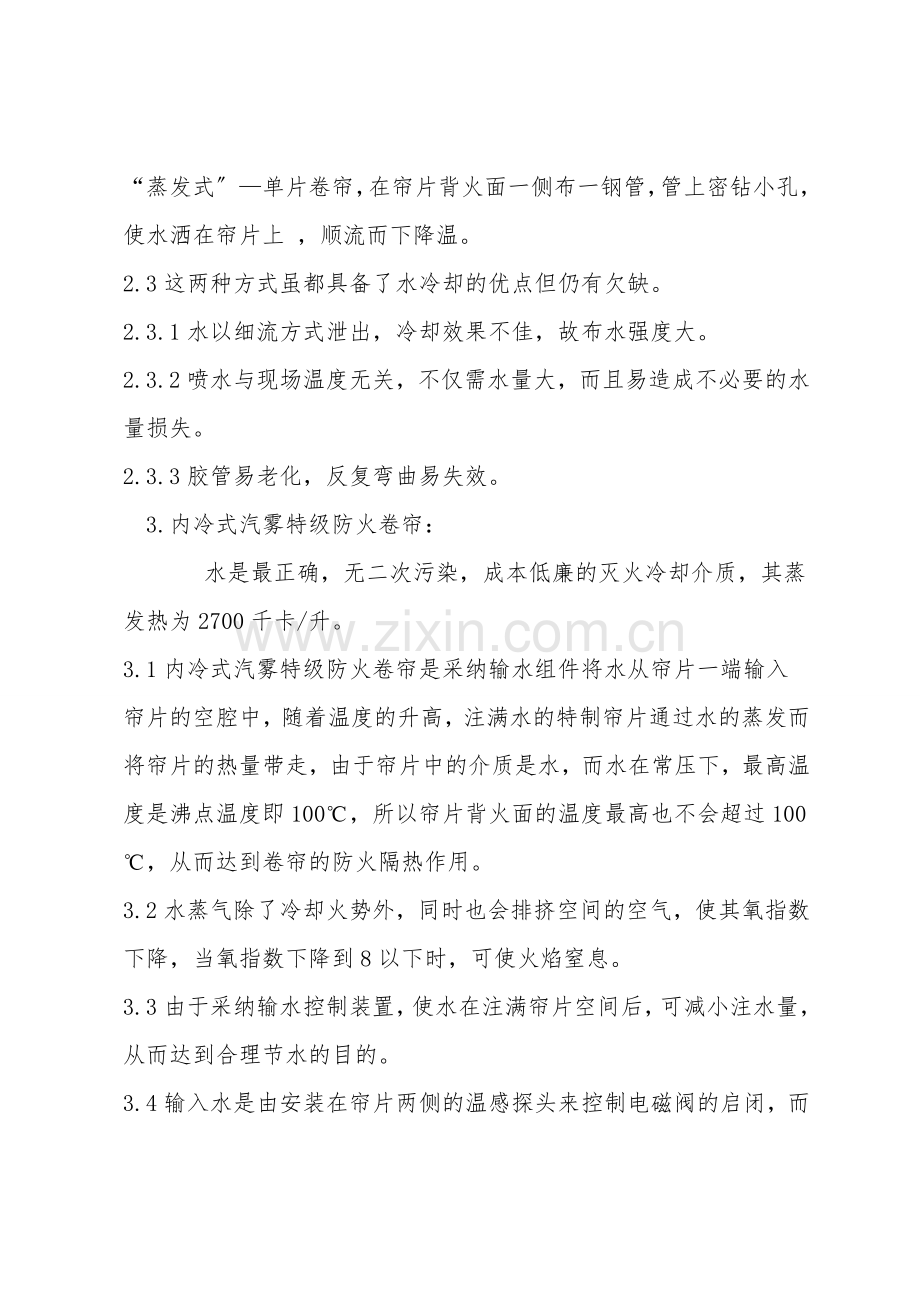

内冷式汽雾特级防火卷帘 1.高层民用建筑制定防火规范GB5004595中5.4.4条规定在设置防火隔墙有困难的场所，可采纳防火卷帘做防火分区分隔。该标准把防火卷帘划分为两类。1.1第一类为一般防火卷帘：由于无隔热保护措施，检测时只测其背火面一定距离的辐射热和帘片是否穿火来判断其耐火极限。故达不到防火分隔的要求，标准规定在使用中应在卷帘两侧设置独立的闭式自动喷水系统保护，其喷水强度不小于0.5l/s.m，喷水延续时间不低于3.00h。1.2第二类为特级防火卷帘，由于采纳了特别材质和用水冷却，检测时是包括背火面温升作为耐火极限判断条件，且耐火极限不低于3.00h，故能达到防火分区分隔的要求，目前国内市场上出现的“汽雾式钢质防火卷帘、“蒸发式汽雾防火卷帘、“水雾式防火卷帘等均属此类防火卷帘。2.汽雾卷帘目前状况如下：“汽雾式单片卷帘，中间每节加薄壁钢管一根，管上钻小孔，帘片两端设两根橡胶管，并以“气门芯方式插入钢管内，其原理是使水经胶管输入钢管内，由小孔渗漏出来，遇热汽化，带走热量使帘片降温。“蒸发式单片卷帘，在帘片背火面一侧布一钢管，管上密钻小孔，使水洒在帘片上 ，顺流而下降温。2.3这两种方式虽都具备了水冷却的优点但仍有欠缺。2.3.1水以细流方式泄出，冷却效果不佳，故布水强度大。2.3.2喷水与现场温度无关，不仅需水量大，而且易造成不必要的水量损失。2.3.3胶管易老化，反复弯曲易失效。 3.内冷式汽雾特级防火卷帘： 水是最正确，无二次污染，成本低廉的灭火冷却介质，其蒸发热为2700千卡/升。3.1内冷式汽雾特级防火卷帘是采纳输水组件将水从帘片一端输入帘片的空腔中，随着温度的升高，注满水的特制帘片通过水的蒸发而将帘片的热量带走，由于帘片中的介质是水，而水在常压下，最高温度是沸点温度即100，所以帘片背火面的温度最高也不会超过100，从而达到卷帘的防火隔热作用。3.2水蒸气除了冷却火势外，同时也会排挤空间的空气，使其氧指数下降，当氧指数下降到8以下时，可使火焰窒息。3.3由于采纳输水控制装置，使水在注满帘片空间后，可减小注水量，从而达到合理节水的目的。3.4输入水是由安装在帘片两侧的温感探头来控制电磁阀的启闭，而与卷帘的状态无关。做到有的放失用水，所以节水。3.5由于电机和电控箱处于蒸汽的包围中，所以可有效地保护电机和电控箱，使其在火灾状态下有效可靠地工作，使整樘防火卷帘系统均能达到特级要求。 4.水幕和内冷式汽雾特级防火卷帘两种模式耗水量的比较。2.1)=1.7143 m3/hm24.2卷帘在检测时假设要达到标准，其理论需水量如下：4.2.1国家检测中心检测窑其燃烧室的相关数据如下：4.2.1.1采纳34只喷油嘴4.2.1.2每只喷油嘴耗油量达2030Kg/h4.2.1.3燃油为柴油，其发热值为8700千卡/千克4.2.1.4燃烧室为六面，而测试面仅为其1/6，但因测试面被强制冷却，温度梯度大，吸热量大，故暂定测试面受热量为总量的80%。4.2.1.5燃油燃烧效率设定为70%(其余30%以烟气形式排走)4.2.1.6设水的内冷却有效率为70%(其余30%溢出)4.2.1.8.1(87003046.72)27000.7=0.0460 m3/hm262mm119.548升；2700千卡升9.548升25779.6千卡；即每平方米帘片所装的水能汲取25779.6千卡热量；检测时每平方米帘片受热量为：87003042.1=87000千卡；理论需水量为：870009.548升32.177升h4.2.1.9两者相对比为：4.2.1.9.11.7143 m3/hm214.2.1.9.21.7143 m3/hm215.通过以上比较论证，可见内冷式汽雾特级防火卷帘节水可观，值得推广应用。6.推广应用的理由是：6.1节水，理论数值内冷式汽雾特级防火卷帘用水是水幕式卷帘的137-153。6.2节约投资：6.2.1安装内冷式汽雾特级防火卷帘，它的水源是取自消防栓管网的水，不用单独安装水幕系统，从而节省有关安装水幕的一切材料及费用。7.8、需设置自动扶梯的三层商场，需设置一般防火卷帘62.4m，按独立的闭式喷水系统喷头的喷水强度计算，仅这部分单位时间的消防用水量就达到62.4L/S，大大超过了整幢建筑物制定消防用水量1040L/S的范围，消防泵增加非常之大，消防用电设备及占用的泵房、用电设备房的面积增加，这部分的工程投资增加较多。6.3造型美观、大方优于汽雾式、蒸发式及加水幕保护的一般钢质防火卷帘。
