防雷及接地安装工艺技术交底.docx

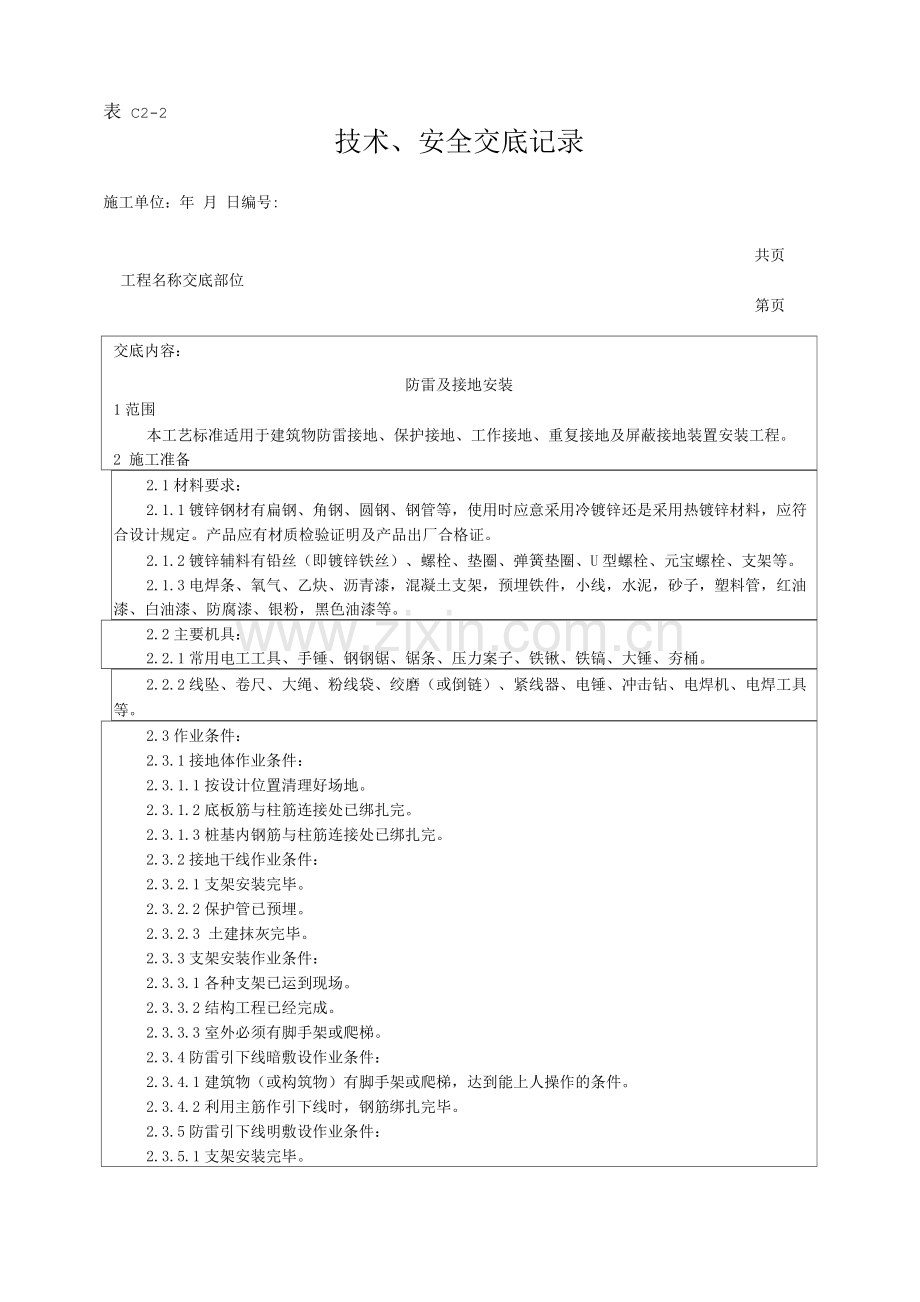

表 C2-2
技术、安全交底记录
施工单位：年 月 日编号:
共页
工程名称交底部位
第页
交底内容：
防雷及接地安装
1范围
本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。
2 施工准备
2.1材料要求：
2.1.1镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。
2.1.2镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
2.1.3电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2.2主要机具：
2.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。
2.2.2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。
2.3作业条件：
2.3.1接地体作业条件：
2.3.1.1按设计位置清理好场地。
2.3.1.2底板筋与柱筋连接处已绑扎完。
2.3.1.3桩基内钢筋与柱筋连接处已绑扎完。
2.3.2接地干线作业条件：
2.3.2.1支架安装完毕。
2.3.2.2保护管已预埋。
2.3.2.3 土建抹灰完毕。
2.3.3支架安装作业条件：
2.3.3.1各种支架已运到现场。
2.3.3.2结构工程已经完成。
2.3.3.3室外必须有脚手架或爬梯。
2.3.4防雷引下线暗敷设作业条件：
2.3.4.1建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。
2.3.4.2利用主筋作引下线时，钢筋绑扎完毕。
2.3.5防雷引下线明敷设作业条件：
2.3.5.1支架安装完毕。
2.3.5.2建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。
施工单位：年 月 日编号:
工程名称

交底部位

共页
第页
交底内容：
2.3.5.3 土建外装修完。
2.3.6避雷带与均压环安装作业条件：
土建圈梁钢筋正在绑扎时，配合作此项工作。
2.3.7避雷网安装作业条件：
2.3.7.1接地体与引下线必须做完。
2.3.7.2支架安装完毕。
2.3.7.3具备调直场地和垂直运输条件。
2.3.8避雷针安装作业条件：
2.3.8.1接地体及引下线必须做完。
技术负责人：交底人：接交人：
表 C2-2
技术、安全交底记录
