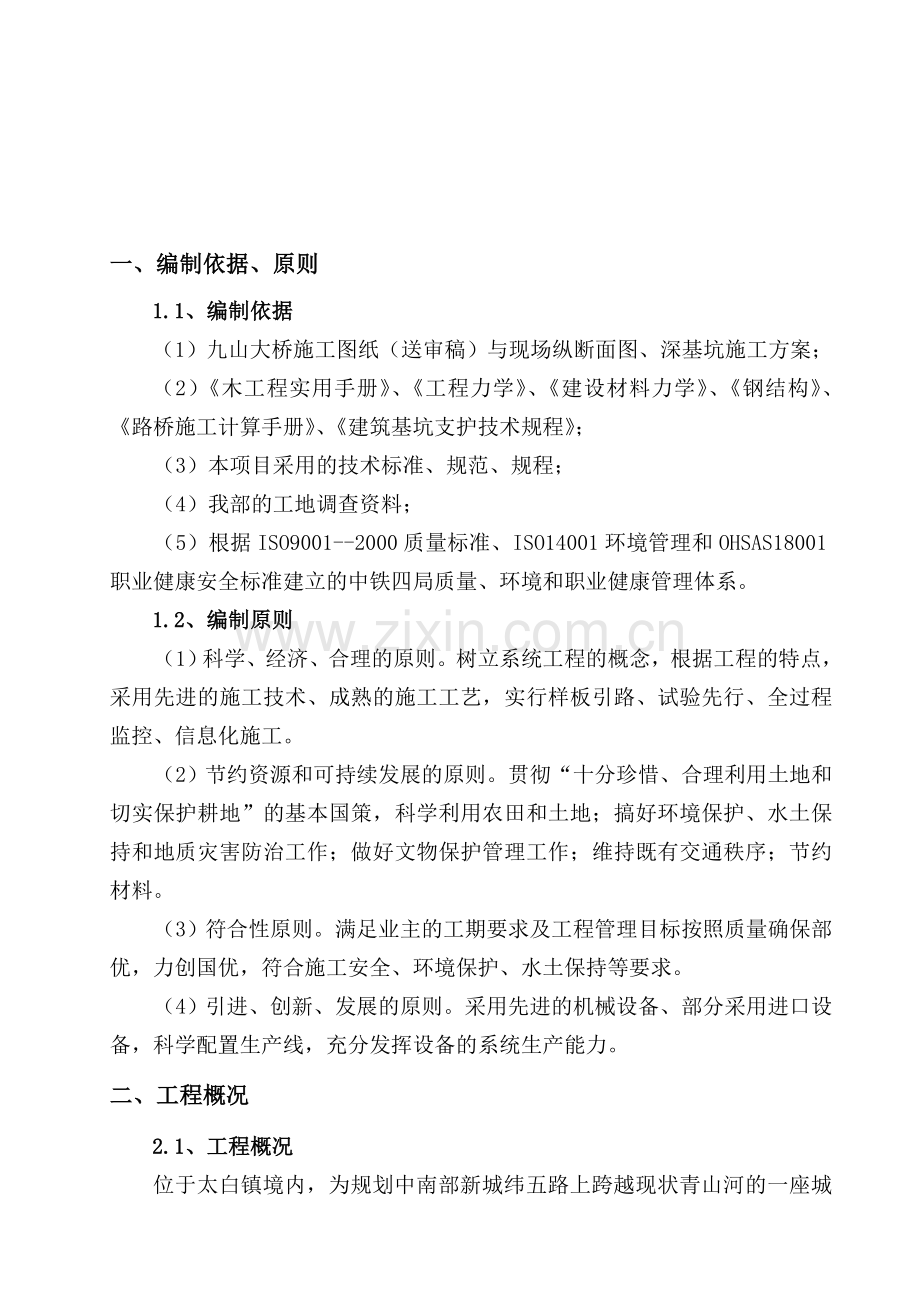

一、编制依据、原则
1.1、编制依据
（1）九山大桥施工图纸（送审稿）与现场纵断面图、深基坑施工方案；
（2）《木工程实用手册》、《工程力学》、《建设材料力学》、《钢结构》、《路桥施工计算手册》、《建筑基坑支护技术规程》；
（3）本项目采用的技术标准、规范、规程；
（4）我部的工地调查资料；
（5）根据ISO9001--2000质量标准、ISO14001环境管理和OHSAS18001职业健康安全标准建立的中铁四局质量、环境和职业健康管理体系。
1.2、编制原则
（1）科学、经济、合理的原则。树立系统工程的概念，根据工程的特点，采用先进的施工技术、成熟的施工工艺，实行样板引路、试验先行、全过程监控、信息化施工。
（2）节约资源和可持续发展的原则。贯彻“十分珍惜、合理利用土地和切实保护耕地”的基本国策，科学利用农田和土地；搞好环境保护、水土保持和地质灾害防治工作；做好文物保护管理工作；维持既有交通秩序；节约材料。
（3）符合性原则。满足业主的工期要求及工程管理目标按照质量确保部优，力创国优，符合施工安全、环境保护、水土保持等要求。
（4）引进、创新、发展的原则。采用先进的机械设备、部分采用进口设备，科学配置生产线，充分发挥设备的系统生产能力。
二、工程概况
2.1、工程概况

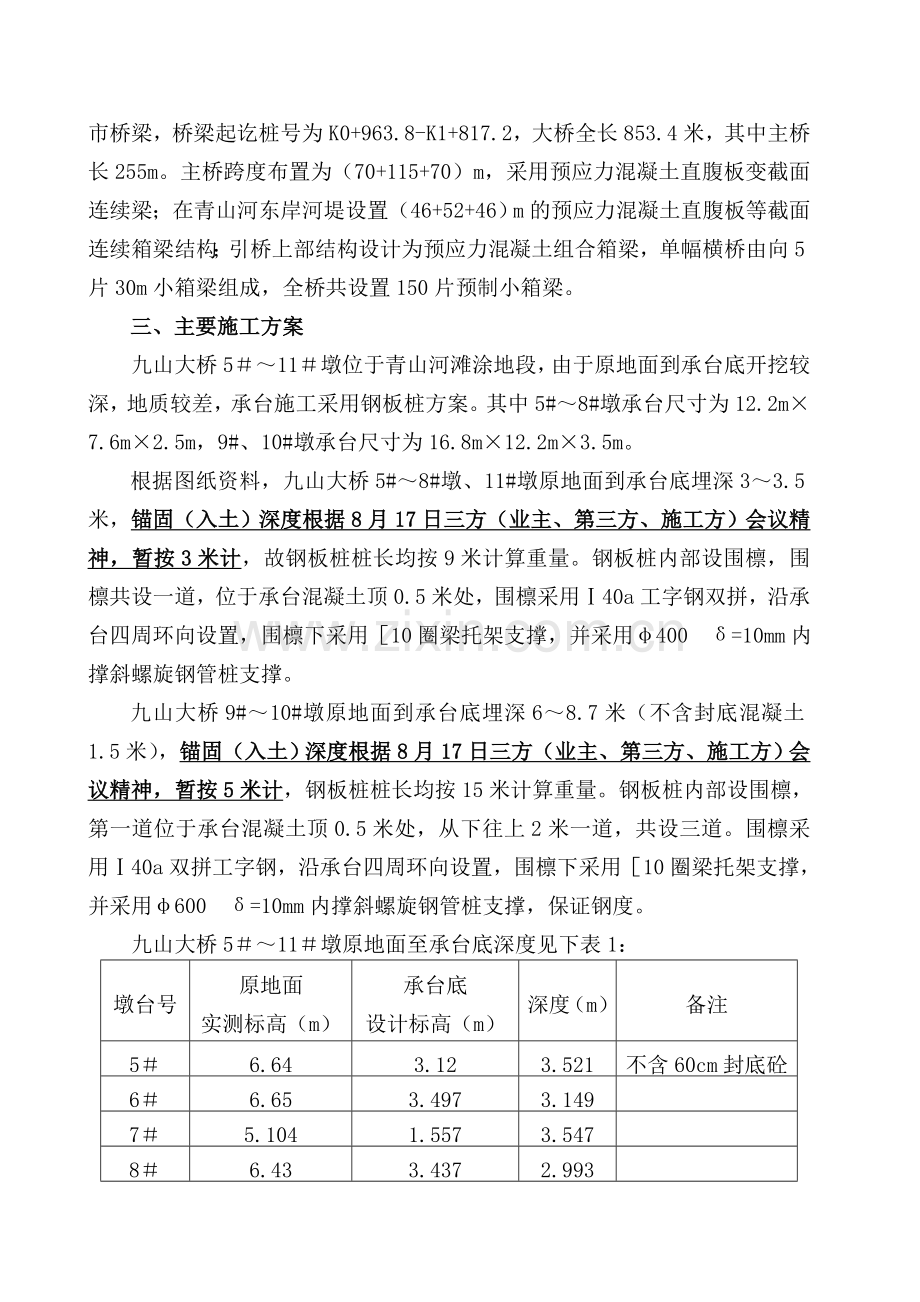

位于太白镇境内，为规划中南部新城纬五路上跨越现状青山河的一座城市桥梁，桥梁起讫桩号为K0+963.8-K1+817.2，大桥全长853.4米，其中主桥长255m。主桥跨度布置为（70+115+70）m，采用预应力混凝土直腹板变截面连续梁；在青山河东岸河堤设置（46+52+46）m的预应力混凝土直腹板等截面连续箱梁结构；引桥上部结构设计为预应力混凝土组合箱梁，单幅横桥由向5片30m小箱梁组成，全桥共设置150片预制小箱梁。
三、主要施工方案
九山大桥5＃～11＃墩位于青山河滩涂地段，由于原地面到承台底开挖较深，地质较差，承台施工采用钢板桩方案。其中5#～8#墩承台尺寸为12.2m×7.6m×2.5m，9#、10#墩承台尺寸为16.8m×12.2m×3.5m。
根据图纸资料，九山大桥5#～8#墩、11#墩原地面到承台底埋深3～3.5米，锚固（入土）深度根据8月17日三方（业主、第三方、施工方）会议精神，暂按3米计，故钢板桩桩长均按9米计算重量。钢板桩内部设围檩，围檩共设一道，位于承台混凝土顶0.5米处，围檩采用Ⅰ40a工字钢双拼，沿承台四周环向设置，围檩下采用［10圈梁托架支撑，并采用φ400 δ=10mm内撑斜螺旋钢管桩支撑。
九山大桥9#～10#墩原地面到承台底埋深6～8.7米（不含封底混凝土1.5米），锚固（入土）深度根据8月17日三方（业主、第三方、施工方）会议精神，暂按5米计，钢板桩桩长均按15米计算重量。钢板桩内部设围檩，第一道位于承台混凝土顶0.5米处，从下往上2米一道，共设三道。围檩采用Ⅰ40a双拼工字钢，沿承台四周环向设置，围檩下采用［10圈梁托架支撑，并采用φ600 δ=10mm内撑斜螺旋钢管桩支撑，保证钢度。
九山大桥5＃～11＃墩原地面至承台底深度见下表1：
墩台号
原地面
实测标高（m）
承台底
设计标高（m）
深度（m）
备注
5＃
6.64
3.12
3.521
不含60cm封底砼
6＃
6.65
3.497
3.149

7＃
5.104
1.557
3.547

8＃
6.43
3.437
2.993

9＃
7.267
-1.424
8.691
不含1.5m封底砼
10＃
4.658
-1.424
6.082
11＃
7.36
3.938
3.422

3.1、主要工程数量
九山大桥5＃～11＃墩深基坑围堰主要工程数量见后附表1：
3.2、施工难点及对策
（1）施工难点
九山大桥5＃～11＃墩位于河道中，其中5＃～8＃墩为跨堤段，9＃～10＃墩为跨越青山河段，本段基坑开挖深度大，地质构造较差并有积水，开挖难度大。
（2）施工对策
为保证深基坑开挖，施工采用围堰方案，基坑采用热轧U型锁口钢板桩（500mm×200mm）、工字钢（Ⅰ40a、Ⅰ50b、）、螺旋钢管桩（φ600（400mm），δ=10mm）作为深基坑围堰构件，采用150（60cm）cm厚C20混凝土封底作为垫层使用。
3.3、工期安排
九山大桥跨青山河5＃～11＃墩计划从2012年9月25日开始施工基础至2013年2月20日下部结构施工完毕。
四、施工工艺
本段跨青山河5＃～11＃墩深基坑围堰施工采用热轧U型锁口钢板桩（500mm×200mm）、工字钢（Ⅰ40a\Ⅰ50b）、螺旋钢管桩（φ400mm δ=10mm）作为深基坑围堰构件，采用150cm(60cm)厚C20混凝土封底作为垫层使用。施工详见附图：《附图2 跨青山河深基坑围堰施工 平面示意图》，《附图3 跨青山河深基坑围堰施工 剖面示意图》。
4.1、施工测量
根据设计提供的坐标点和水准点，将其引测至东西岸堤坝，布置合适的区域控制网，定期校核、检查。桩基施工完成后，由测量组根据方案要求采用5×5×50cm木桩上钉钢钉准确定位出围堰四周地基处理范围、深基坑围堰施工范围、热轧U型钢板桩插打位置及桩顶标高。深基坑围堰施工过程中加强观测监控：钢板桩的沉降、位移、变形等情况，发现问题及时通知施工负责人和技术人员解决，并为下步施工提供有效参数。
4.2、地基处理
根据测量组现场放样出的地基处理范围，回填20cm厚宕渣，采用压路机整平压实，使土体得到部分改良，铺筑打桩机走行轨道，为基坑开挖提供作业平台。
4.3、钢板桩插打
钢板桩插打前，根据测量组现场定位出的钢板桩插打位置，做好护桩，作出明显标记并做好保护准确定位出热轧U型锁口钢板桩插打准位置，防止盲目施工造成工作量增大。
经施工现场实际标高测设和检算要求，确定出各墩钢板桩顶标高，然后开始插打钢板桩插打，钢板桩插打时需注意控制其平面位置与垂直度，插打过程中，常使用护桩进行复核其平面位置，经纬仪复核其垂直度，水准仪控制插打标高，保证钢板桩插打质量。钢板桩插打除上述控制要点外，还应对锁口位置加强监控，防止因盲目施打造成的锁口变形影响围堰的密封性。
4.4、钢板桩施工工序及施工方法
（1）本工程基坑支护采用9米、15米、18 米长U型钢板桩配合内支撑进行支护，施工机械采用50T履带吊车配合振动锤施工。用振动锤打入U型钢板桩作为围护结构。
（2）测量放线，并将轴线延至施工场外以利于观测和检验。
（3）钢板桩打入施工：为达到基坑支护规范要求的各项标准，并按施工图要求，施工机械采用50T履带吊车，配合振动锤施工，严格控制垂直度，将钢板桩打平基槽地面。
（4）土方开挖至围檩、支撑标高时及时进行进行围檩、支撑施工。
（5）围檩制安：根据设计位置在钢板桩内壁上焊围檩托架，然后吊装型钢围檩并焊接加固。
（6）结构物的施工：土方开挖至设计基底后，进行封底混凝土、桩头破除、钢筋、模板、承台混凝土回填等工序。
（7）钢板桩拔出：采用履带吊车，配合振动锤拔桩。
4.5、基坑开挖
钢板桩插打完成后，开挖基坑。基坑开挖2.5m后，在钢板桩围堰顶安装内撑，然后每向下开挖2m，采用同时振动四边钢板桩下方至设计标高，内撑采用型钢吊在钢板桩上；支撑到设计标高后，采用托梁与钢板桩固定，防止内撑受力滑移。而后采用长臂挖机开挖至设计标高，5#～8#、11#墩基坑底无水时采用60cm厚C20混凝土封底，有水时采用60cm厚C20水下混凝土封底做垫层使用，9#～10#基坑底采用150cm厚C20混凝土封底。
根据施工现场实际情况，为防止基坑开挖后底部返浆，采用以下措施：
（1）井点降水法：将水位控制在基坑底部以下；
（2）开挖距设计标高50cm时采用水泥搅拌基坑底部泥浆，待水泥固结后开挖至设计标高。
基坑开挖需注意在基坑内及围堰四周设置排水沟，在基坑内加设集水槽，放置抽水泵，保持基坑稳定，并在开挖完成后布设变形观测点，对基坑围堰钢板桩、内撑、基坑做好变形观测。
4.6、注意事项
基坑开挖过程中及开挖完成后，督促施工负责人做好基坑围护，保证围护牢实，可靠。设专人做好对基坑、支撑的变形观测，保证观测频率为一天三次，即8小时一次，直至承台施工完成，若遇在暴雨或连续的雨天，增加监查次数，保证变形观测数据能反应现场真实情况。
基坑开挖完成后，在钢板桩围檩顶设置钢围栏爬梯至基坑底部作为救生通道。
4.7、打拔钢板桩安全操作规程
（1）吊车或震锤工作时发现异常，应立即停车检查。
（2）吊车作业点地面应平坦，地面不平应垫平，防止翻车事故。支承脚底部应铺垫板。
（3）吊桩时要用专用的钢丝绳和锁扣扣紧桩身，并轻起轻放。打拔桩前要检查震锤是否夹紧，防止应震锤未夹紧损坏钢板装或造成事故。
（4）作业范围内严禁站人，以防各种突发事件造成事故。
（5）打拔桩严禁超负荷作业，不准超力矩，仰角也不得超过限度，以防“翻车”“折臂”事故。
（6）不得在风力超过6级及大雨、雪、雾等恶劣天气下作业。
（7） 严禁非司机作业。回转操作要平稳地接触回转离合器，尽量减少钢板装的摆动，起吊时应先鸣笛示警，要稳妥操作。
（8）做支撑要随挖随做，及时做好，不得拖延。支撑要水平直顺，不得倾斜弯曲。烧焊支撑时要注意动火作业安全和深基坑作业安全。
（9）随时检查钢板桩和支撑是否完好，发现松动要及时补焊，发现弯曲要及时加撑并采取安全措施。
（10）要统一信号，专人指挥，夜间作业，必须有良好的照明。
五、工期安排
九山大桥跨青山河道计划从2012年9月25日开始施工基础至2013年1月15日下部结构施工完毕。
其中深基坑围堰施工计划从2012年10月25日开始施工至2013年2月20日施工完毕，具体情况视钻孔灌注桩施工情况而定。
施工横道图见图2：

图2 跨青山河施工进度计划横道图
工程项目
开始时间
结束时间
工期月
2012年-2013年
9
10
11
12
2013．1
2
施工准备
12.09.25
12. 10.15
1

基础
12.10.15
12.11.30
1.5

承台
12.11.15
12.12.30
1.5

桥墩
12.12.15
13.2.20
2.2

九、机械设备配置
表4 机械设备配置
序号
设备名称
规格型号
单 位
数 量
备 注
1
汽车吊
16t/25t
台
1/1

2
汽车吊
50t
台
1

3
震动锤

台
1

4
交流电焊机
套
BX1-500
4

5
氧气乙炔切割设备
套

2

6
钢筋切断机
GQ40-5
台
2

7
钢筋弯曲机
GW40A
台
2

8
调直机

台
1

9
卷扬机
JK-2
台
2

10
混凝土运输车
8m3
辆
8

11
混凝土泵车
37m
辆
2

12
发电机
200KW
台
1

13
插入式振捣棒
Φ50mm/30mm
套
10/5

十三、附件
附件1：《附图1 跨青山河深基坑围堰施工平面布置示意图》
附件2：《附图2 跨青山河深基坑围堰施工 平面示意图》
附件3：《附图3 跨青山河深基坑围堰施工 剖面示意图》
附件4：《结构检算》

当涂BT项目
九山特大桥工程

深基坑钢板桩施工方案

中铁上海局当涂BT项目筹备组
二〇一二年八月十八日
