墙面石材干挂施工工艺
1、合用范围
本工法可合用于各类建筑的除轻质隔墙、木结构以外的基层材质的内墙高档装饰装修工程施工。
2、工艺原理

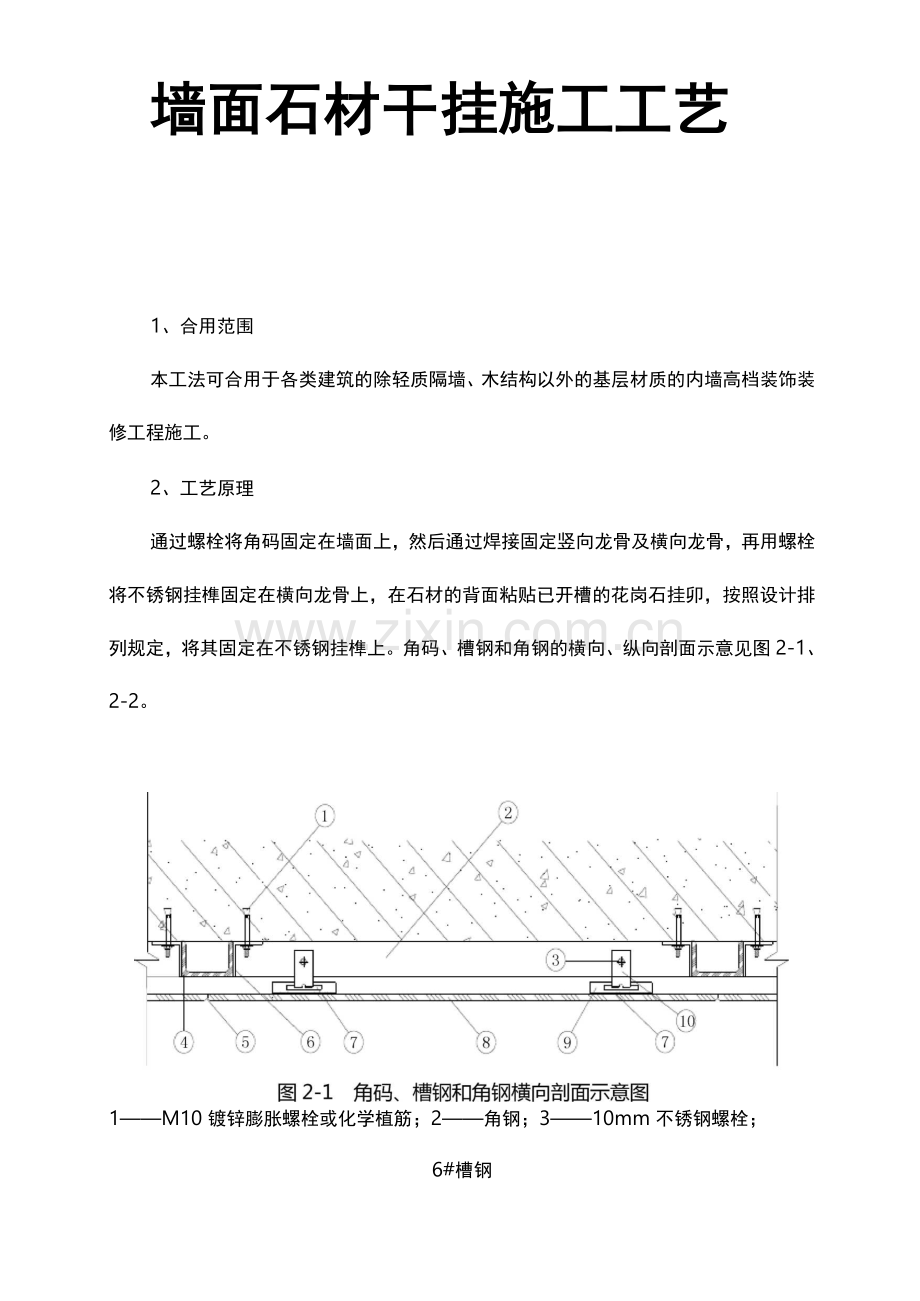

通过螺栓将角码固定在墙面上，然后通过焊接固定竖向龙骨及横向龙骨，再用螺栓将不锈钢挂榫固定在横向龙骨上，在石材的背面粘贴已开槽的花岗石挂卯，按照设计排列规定，将其固定在不锈钢挂榫上。角码、槽钢和角钢的横向、纵向剖面示意见图2-1、2-2。

1——M10镀锌膨胀螺栓或化学植筋；2——角钢；3——10mm不锈钢螺栓；

6#槽钢
5—圭酮耐候密封胶勾缝；6——镀锌角码；7——环氧树脂型石材专用结构
胶；
8——石材；9——花岗石挂卯；10——不锈钢挂榫

1
3
4
-5
2

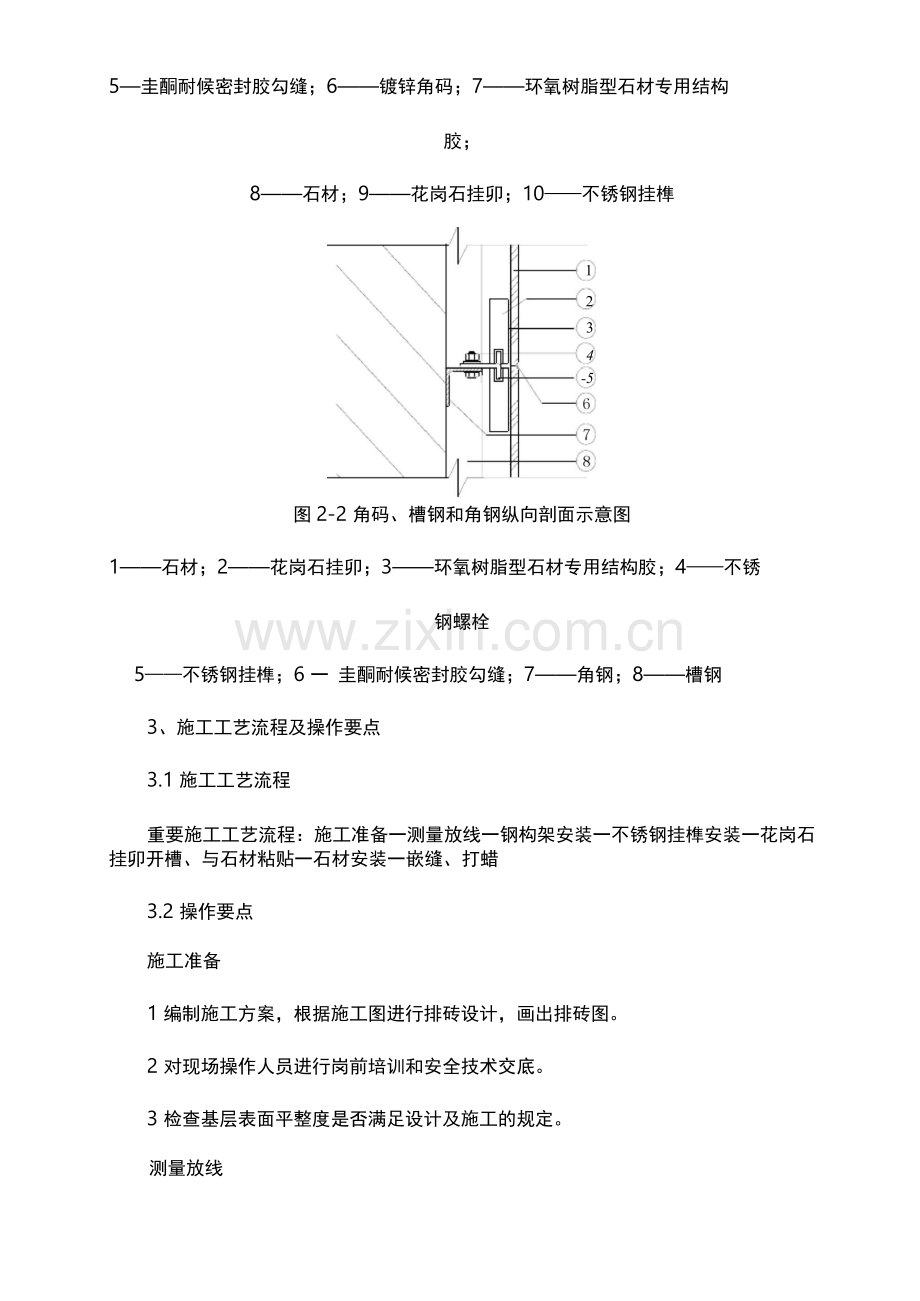

图2-2角码、槽钢和角钢纵向剖面示意图
1——石材；2——花岗石挂卯；3——环氧树脂型石材专用结构胶；4——不锈
钢螺栓
5——不锈钢挂榫；6一 圭酮耐候密封胶勾缝；7——角钢；8——槽钢
3、施工工艺流程及操作要点
3.1施工工艺流程
重要施工工艺流程：施工准备一测量放线一钢构架安装一不锈钢挂榫安装一花岗石挂卯开槽、与石材粘贴一石材安装一嵌缝、打蜡
3.2操作要点
施工准备
1编制施工方案，根据施工图进行排砖设计，画出排砖图。
2对现场操作人员进行岗前培训和安全技术交底。
3检查基层表面平整度是否满足设计及施工的规定。
测量放线
1复查水准点和基准线。
2根据设计排砖图和砖的尺寸先在墙上预排，弹出分格线。
钢构架安装
1根据设计图纸及分格线拟定槽钢及角码的位置，在墙上标记出螺栓的孔位并进行钻孔，钻好孔位后，埋置膨胀螺栓或化学植筋。螺栓应埋置在实心砖砌体或混凝土墙、梁内，若基体为空心砖或加气混凝土砌块时，应在墙体中加设钢筋混凝土连系梁。若采用化学植筋，应在化学植筋置入锚孔后，按照厂家提供的养护条件进行养护固化，固化期间严禁扰动。后置螺栓应进行现场拉拔实验。实验结果满足设计规定后，将角码固定在螺栓上。

图角码、角钢与槽钢的焊缝位置示意图
1——竖向槽钢；2——角码；3——横向角钢
4——角码与槽钢焊缝位置；5——槽钢与角钢焊缝位置
2通过焊接将竖向槽钢固定在角码上，焊接时规定三面围焊，有效焊接长度210cm，焊缝高度hf25mm。根据分格线拟定横向角钢的位置并将其两端焊接固定在竖向槽钢上。角码、角钢与槽钢的焊缝位置示意见图。
3钢构架安装前先刷两遍防锈漆，安装完毕后应在焊缝处补涂防锈漆。安
装槽钢及角钢时，应先临时固定，再测量标高偏差及轴线偏差，符合规定后，再连续施焊，固定槽钢及角钢。
不锈钢挂禅安装
1根据网格线和挂禅的规格，在角钢上标出石材安装挂禅的螺栓孔位，用电钻钻孔，孔径需比挂棒螺栓直径大一号，必要时可多钻备孔。
2用螺栓固定不锈钢挂禅，通过在水平角钢和不锈钢挂棒之间添加垫片调整挂禅标高。不锈钢挂禅安装时，不宜将螺栓拧紧以便安装石材时调整位置。
3普通T型不锈钢挂棒示意见图5.2.4-1 , L型不锈钢挂棒示意见图
5.2.4-2 ,门窗边转角处固定的镀锌角码和不锈钢挂棒示意见图524-3。

图3.2.4-1 T型挂榫图3.2.4-2 L型挂榫 图门
窗边挂榫
花岗石挂卯开槽、与石材粘贴
1根据不锈钢挂榫的规格，在花岗石挂卯顶部或底部中间开槽，开槽长度宜为60mm，在有效长度内槽深度不宜小于15mm，开槽宽度宜为6mm或7mm。挂卯槽应打磨成45°倒角，槽内应光滑、洁净，开槽后不得有损坏或崩裂现象。
2将花岗石挂卯表面及石材背面粘贴区域清理干净，而后将调配好的耐侯胶均匀地刮在石块表面上，胶团面积不应小于花岗石挂卯单面面积的85%,胶团厚度应不小于2mm ,再将挂卯揉压于石材背面相应的位置上。每块石材背面的四个角应各粘贴一块花岗石挂卯，采用T型不锈钢挂榫的石材背面粘贴挂卯位置示意见图。

图花岗石挂卯粘贴位置示意图
1——石材背面；2——花岗石挂卯；3——花岗石挂卯开槽位置
3除采用T型不锈钢挂榫外还可采用L型不锈钢挂榫，但石材背面上下排花岗石挂卯的粘贴位置应互相错开10cm，以便于挂榫的安装、调整，粘贴位置示意见。

图花岗石挂卯粘贴位置示意图
1——石材背面；2——花岗石挂卯；3——花岗石挂卯开槽位置
4花岗石挂卯粘贴后40分钟内严禁移位或者挪动，达成设计规定的强度后方可进行石材安装。
石材安装
1安装一般由重要的欣赏面开始，由下而上依次按一个方向顺序安装，尽量避免交叉作业以减少偏差，并注意板材色泽的一致性。
2正式挂砖前，应适当调整砖的缝宽及不锈钢挂榫位置。砖面上不平时，可通过在砖底的较低一端不锈钢挂榫下垫相应的双股铜丝垫进行调整调节垂直度时，可调整砖面上的不锈钢挂榫距墙的空隙大小，直至砖面垂直，拧紧螺栓固定不锈钢挂榫。
3挂砖时应先将环氧树脂型石材专用结构胶注入花岗石挂卯槽内，再将其套入不锈钢挂榫，挂榫入孔深度不宜小于15mm，将结构胶清洁干净。
4每排石材安装完毕后，应作一次外形误差的调校，并用扭力扳手对挂榫螺栓旋紧力进行抽检复验。
5细部做法
1）墙体阴、阳角横向剖面示意见图、。

字.* ."rFF//Z/* zx/z zz-b ">•••

图墙体阳角横向剖面示意图
1——预制砼梁；2——角钢；3——石材；4——f钢；5——花岗石挂卯
6——专用结构胶；7——不锈钢挂榫；8——角码；9——不锈钢螺栓

图墙体阴角横向剖面示意图
1―圭酮耐候胶；2——花岗石挂卯；3——专用结构胶
4—不锈钢挂榫；5——角码；6——槽钢；7——石材
2 ）门窗处节点剖面示意见图、。

图门窗处节点横向剖面示意图
1——预制砼梁；2——门窗；3—圭酮耐候胶；4——角码；5——花岗石挂
卯
6——膨胀螺栓或化学植筋7——•材8——专用结构胶9——不锈钢挂榫

图门窗处节点纵向剖面示意图
1—圭酮耐候胶；2——石材；3——花岗石挂卯
4——不锈钢挂榫；5——专用结构胶；6——角钢；7——槽钢3）石材与地坪交接处封底示意见图，与天棚交接处收示意见
图 。

图石材下部封底示意图
1——石材；2——槽钢；3——花岗石挂卯
4——专用结构胶；5——不锈钢挂榫；6一 圭酮耐候密封胶

图石材上部收示意图
1——石材；2——角钢；3——不锈钢挂榫
4——专用结构胶；5——花岗石挂卯；6一圭酮耐候密封胶
嵌缝、打蜡
1清扫拼接缝，沿面板边沿贴防污条，用注胶器进行嵌缝。防污条应选用4cm左右的纸带型不干胶带，边沿要贴齐、贴严，嵌缝应按设计规定的材料和深度进行，如胶面不平顺，可用不锈钢小勺刮平，小勺要随用随擦。根据石材颜色可在胶中加适量矿物质颜料调整嵌缝颜色。
2石材安装完毕后应打蜡，以避免其毛细孔暴露在外渗入油污而导致渗色打腊前，用水加洗涤剂冲洗干净，用布抹干，待板的表面完全干燥后进行打腊。
4材料与设备
4.1 材料
4.1.1 石材（规格 8mmx8mmx10mm 或 10mmx 10mmx10mm ）、1mmx1mmx25mm 花岗石挂卯、6#槽钢、L40x4 角钢、40mmx40mmx5mm镀锌角码、不锈钢连接件、膨胀螺栓（或化学植筋）、不锈钢螺栓、环氧树脂型石材专用结构胶、硅酮耐候密封胶等。
石材的品种、规格应符合设计规定，各项性能应符合《陶瓷砖国家标准》GB/T 41。
花岗石挂卯的大小应根据石材规格及结构胶强度进行选择，不宜小于石材面积的1/20，且开槽方向的长度不应小于10cm，宽度不应小于8cm。
4.2机具设备
施工机具：手提石材切割机、电焊机、钻孑L机、冲击钻、注胶器等。
检测仪器：力矩扳手、水准仪、经纬仪、水平靠尺、钢卷尺、铅垂仪等5质量控制
5.1质量控制标准
施工时应严格按《建筑装饰装修工程质量验收规范》GB 5021以及国家建筑工程质量有关规定规定。
进入施工现场的石材、专用粘合剂、螺栓、金属挂榫及钢材等应具有产品出厂合格证及检测报告。非标准五金件应符合设计规定，并有出场合格证。
后置埋件（膨胀螺栓或化学植筋）应符合《混凝土结构后锚固技术规程》JGJ 145的规定。
5.1.4密封胶应符合《石材用建筑密封胶》JC/T 883的规定。
竖向槽钢标高偏差不应大于3mm，垂直度偏差不应大于2mm ；
相邻两根竖向槽钢安装标高偏差不应大于3mm ,同层竖向槽钢的最大标高偏差
不应大于5mm，相邻两根竖向槽钢的距离偏差不应大于2mm。
相邻两根水平角钢的水平标高偏差不应大于1mm。同层标高偏差:
当一幅幕墙长度＜6m时，不应大于3mm ;当一幅幕墙长度＞6m时，不应大于5mm。
石材每层安装完毕，应作一次外形误差的调校，其允许偏差项目和检查方法应符合表规定。
表干挂石材允许偏差
项目
允许偏差（mm）
竖缝及墙面垂直
度
层高＜3m
<2
用经纬仪检查
层 高＞3m
<3
表面平整度（层高）
<2
用2m靠尺检查
竖缝平直度（层高）
<2
用2m靠尺检查
横缝平直度（层高）
<2
用2m靠尺钢检查
接缝宽度（与设计值相差）
<1
用卡尺检查
接缝深度（与设计值相差）
<1
用卡尺检查
阳角方正
<2
用直角尺检查
相邻板角错位
<1
用钢尺检查

5.2质量控制要点
螺栓安装结束进行下道工序施工前，应使用扭力扳手进行扭矩检测，
使之达成设计及国家规范的规定。
搬运石材时应轻拿轻放，避免丢棱缺角。
嵌缝应按设计规定的材料和深度进行，用力要均匀，走枪要稳而慢，
应连续、平直、光滑，填嵌密实，宜按先水平后垂直的顺序进行。
结构胶、密封胶应做与石材和花岗石挂卯的相容性实验，实验通过后，方可使用。
石材与花岗石挂卯粘贴后40分钟内严禁移位或者挪动，粘贴24小时后，方可正常使用。
