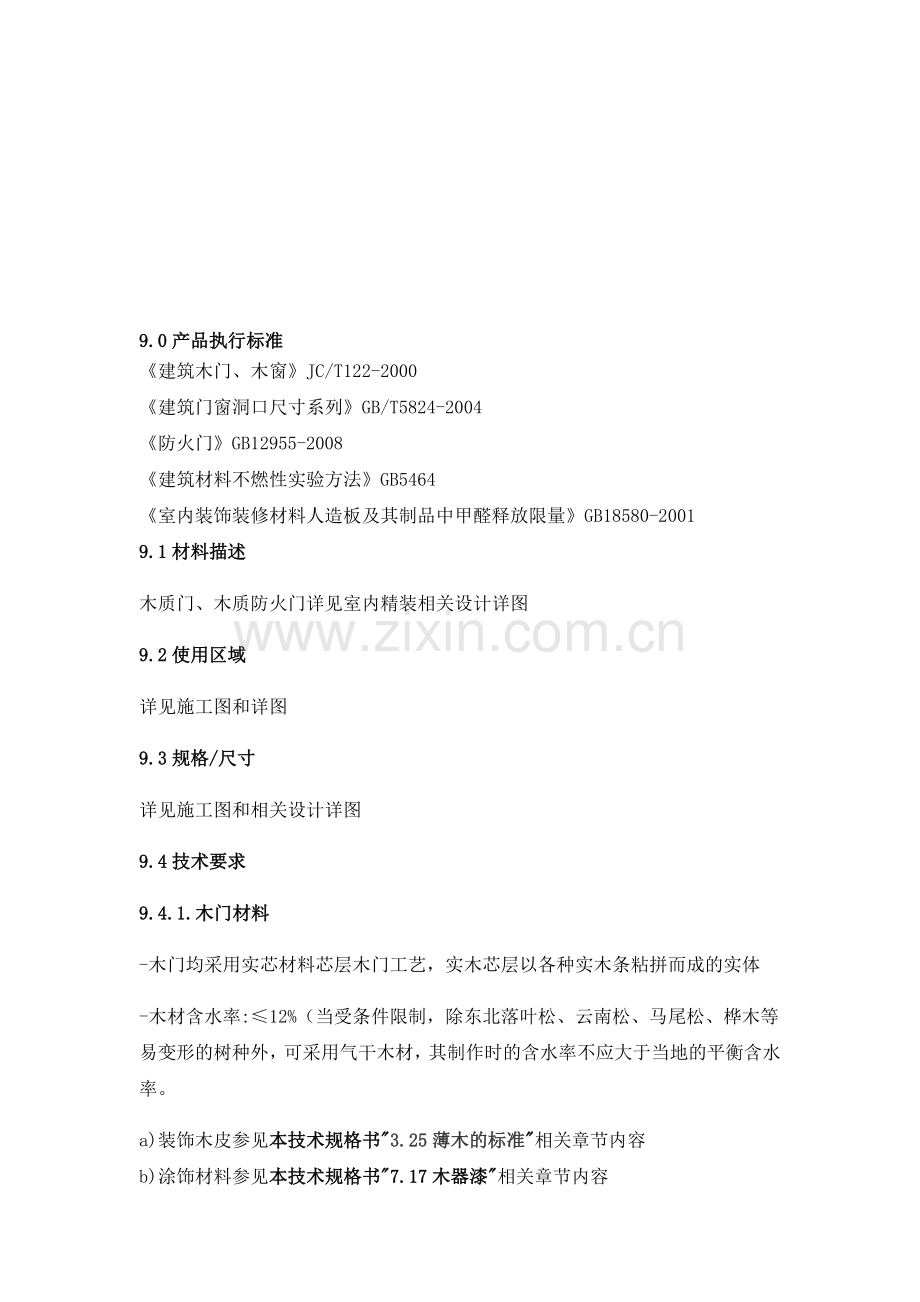

9.0产品执行标准
《建筑木门、木窗》JC/T122-2000
《建筑门窗洞口尺寸系列》GB/T5824-2004
《防火门》GB12955-2008
《建筑材料不燃性实验方法》GB5464
《室内装饰装修材料人造板及其制品中甲醛释放限量》GB18580-2001
9.1材料描述
木质门、木质防火门详见室内精装相关设计详图
9.2使用区域
详见施工图和详图
9.3规格/尺寸
详见施工图和相关设计详图
9.4技术要求
9.4.1.木门材料
-木门均采用实芯材料芯层木门工艺，实木芯层以各种实木条粘拼而成的实体
-木材含水率:≤12%（当受条件限制，除东北落叶松、云南松、马尾松、桦木等易变形的树种外，可采用气干木材，其制作时的含水率不应大于当地的平衡含水率。
a)装饰木皮参见本技术规格书"3.25薄木的标准"相关章节内容
b)涂饰材料参见本技术规格书"7.17木器漆"相关章节内容

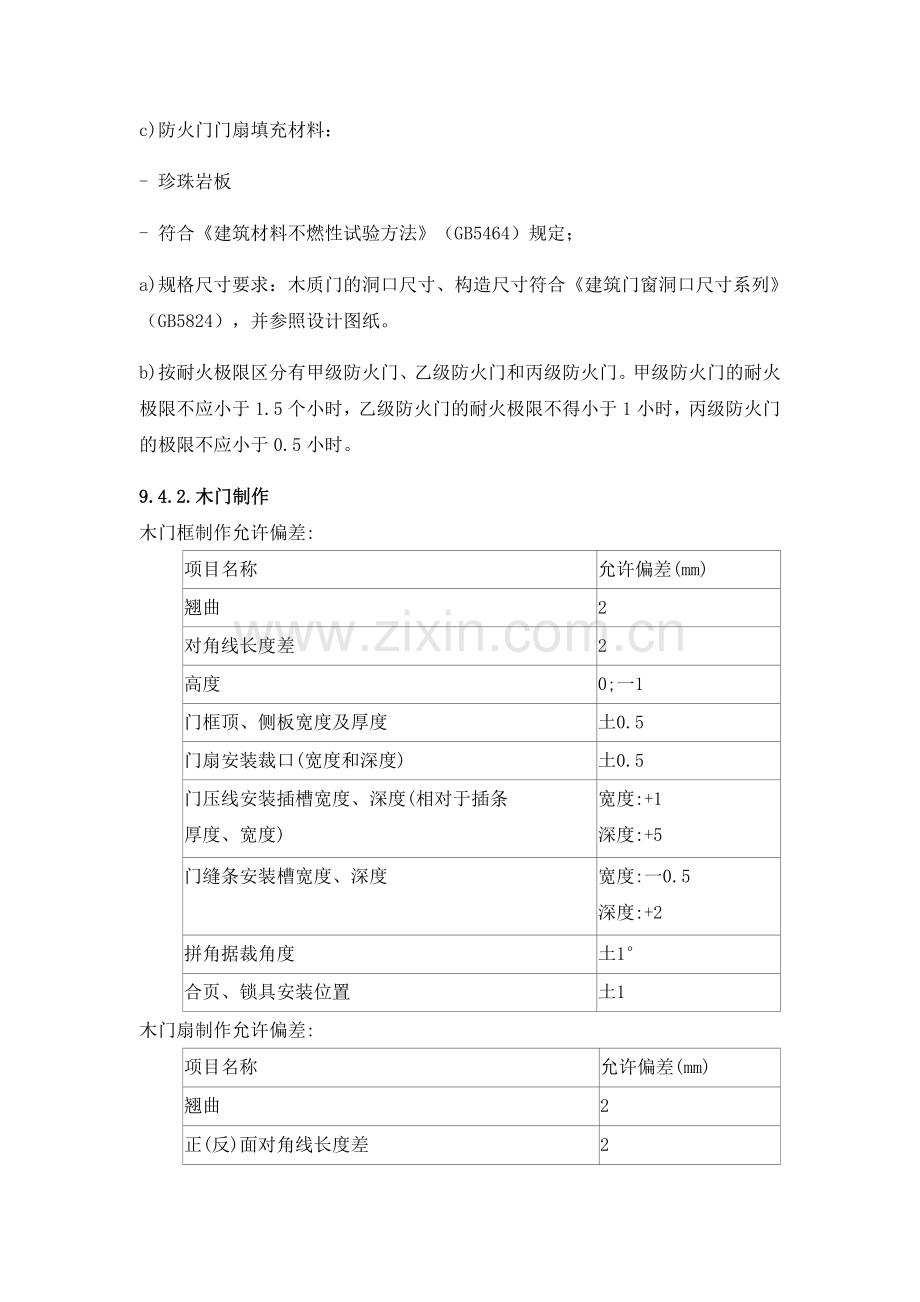

c)防火门门扇填充材料：
- 珍珠岩板
- 符合《建筑材料不燃性试验方法》（GB5464）规定；
a)规格尺寸要求：木质门的洞口尺寸、构造尺寸符合《建筑门窗洞口尺寸系列》（GB5824），并参照设计图纸。
b)按耐火极限区分有甲级防火门、乙级防火门和丙级防火门。甲级防火门的耐火极限不应小于1.5个小时，乙级防火门的耐火极限不得小于1小时，丙级防火门的极限不应小于0.5小时。
9.4.2.木门制作
木门框制作允许偏差:
项目名称
允许偏差(mm)
翘曲
2
对角线长度差
2
高度
0;一1
门框顶、侧板宽度及厚度
土0.5
门扇安装裁口(宽度和深度)
土0.5
门压线安装插槽宽度、深度(相对于插条
厚度、宽度)
宽度:+1
深度:+5
门缝条安装槽宽度、深度
宽度:一0.5
深度:+2
拼角据裁角度
土1°
合页、锁具安装位置
土1
木门扇制作允许偏差:
项目名称
允许偏差(mm)
翘曲
2
正(反)面对角线长度差
2
表面平整度
2
高度、宽度
+1～0
裁口、线条结合处高低差
0.5
相邻棂子两端间距
1
厚度
士0.5
合页、锁孔位置
士1
9.4.3.声学性能
承包商应确保木质门安装完毕后，现场测试能达到下表所规定的隔声等级。现场测试
方法为，在门一侧用扬声器发测试信号，通过在距离门两侧各lm处位置记录声压级，
然后计算NIC单值评价量。
根据木质门的声学技术要求，不同安装位置木质门的材料要求.
安装位置
门扇
密封
卫生间门
至少50厚实心门板，面
密度29Kg加2，不平整度
小于2 mm
底缝<10mm，门扇与门框缝隙小于3 mm，门框顶部和侧部设密封条
清洁间辅助房等
双道至少50厚实心门板，
面密度2 9 Kg/㎡
不平整度小于2 mm
底缝<10mm，门扇与门框缝隙小于3 mm，门框顶部和侧部设密封条
办公间门
至少50厚实心门板，面
密度29Kg/㎡
不平整度小于2 mm
底缝<10mm，门扇底部嵌自动落地密封条，门扇与门框缝隙小于3 mm，门框顶部和侧部设密封条.门中缝位置设密封条
其他位置
按建筑或室内图纸要求
底缝<10mm，门扇与门框缝隙小于3mm
内嵌门扇底部的密封装置，在门关闭时，靠门框挤压装置上的调节钮，迫使内部密封条向下运动，封住门底空隙。密封条材料为硅橡胶，有效行程应大于10mm。自动落地密封装置应是经过100万次开关使用寿命测试的产品。
门框顶部和侧壁的密封条，应使用硅橡胶材料制成的压缩式密封条，压缩范围
1-3mm。安装方式为挤压进在门框上预开的嵌槽内。
9.5施工要求概述
9.5.1.准备
进入施工现场，服从业主及总包单位统一安排在指定现场，如材料库房及堆放场地、 生活办公设施、施工用水、用电、道路交通等，做到统筹安排，布局合理。
堆放大件材料及现场制作工场，应加备临时性围护措施。
现场施工根据防火门安装位置检查所有门窗的位置及安装条件，做预埋件便于焊接，增加门与墙体接点稳固性。
9.5.2安装
组装:
一 门套侧板和顶板分体式生产，到工程现场完成组装;顶板和侧板拼接组装应密实、牢固，外角应安装直角型角码，防止顶板与侧板发生位移;拼接组装后保证门扇安装裁口尺寸符合设计要求，保证门压线(收口条)及门缝条安装位置符合设计要求
门框安装
一 立框定位校正:用拔木楔将门框定位，然后用吊线锤吊线调整门框的水平和垂直及与内外墙面的位置，门框竖框对地面的垂直误差不能大于2mm。
一 检查:测量，门框槽口尺寸，将其调整到与设计要求一致。
一 连接固定:固定前对门框的位置进行复核，以保证安装尺寸准确，并在前后、左右、上下门各方向位置正确后，再将门框与洞口预埋铁件连接。
一 门框固定点处的砌体墙应设置混凝土块，也可在门框周边设置混凝土边框。当墙体上预埋有铁件时，可直接把门框的连接件与墙体上的预埋铁件焊牢，焊接处需做防锈处理;当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将门框的连接件固定到墙上.
一 如果是钢结构或轻钢龙骨的墙体应根据设计要求选择连接件或自攻螺钉、螺栓将门框与墙体焊接，焊接处要涂上防锈漆。如果用连接件连接，应将连接件与门框连接板点焊固定;如果是自攻螺钉，应用自攻螺钉或螺栓将门框连接件与轻钢龙骨连接固定好。
木门框安装应在地面工程施工前完成，安装应保证牢固，门框一般每边不少于2点固定，间距不大于1.2m。
粉刷洞口及墙体。门框与墙体连接处打建筑密封胶。
门扇安装位置、外形尺寸、使用功能应符合设计要求;门扇与墙体连接必须牢固稳定;门扇开启应灵活、无异响、无松动。
木门套安装留缝限值、允许偏差:
项目名称
留缝限值(mm)
允许偏差(mm)
门槽口对角线长度差
-
2
门框正、侧面垂直度
-
1
框与扇、扇与扇接缝高低差
-
l’
双开(子母)门扇对口缝
1 .5~2
-
门扇与上框间留缝
1 .0~1.5
-
门扇与侧框间留缝
1 .0~1.5
-
「〕扇与下框间留缝
3~4
-
双层门内外框间距

3
无下框时门
扇与地面间
留缝
外门
5～6
-
内门
6～7
-
卫生间门
8～10
-
门套顶板(框)水平度
1 .0
-
门扇安装裁口对角线差
2
-
小五金安装检验要求
一 门吸应安装牢固，门扇开启后能吸合严密。
一 门锁应安装正确，使用灵活，门扇关闭后无明显风动;
一 闭门器安装应灵活、有效，门在开启成45°时松手，门能徐缓关闭，且无震动和大的响声。
门的加工、安装前，弱点控制的点位需与专业厂家配合，确定控制点位的预留和安装要求后才能进行加工和安装工作。
