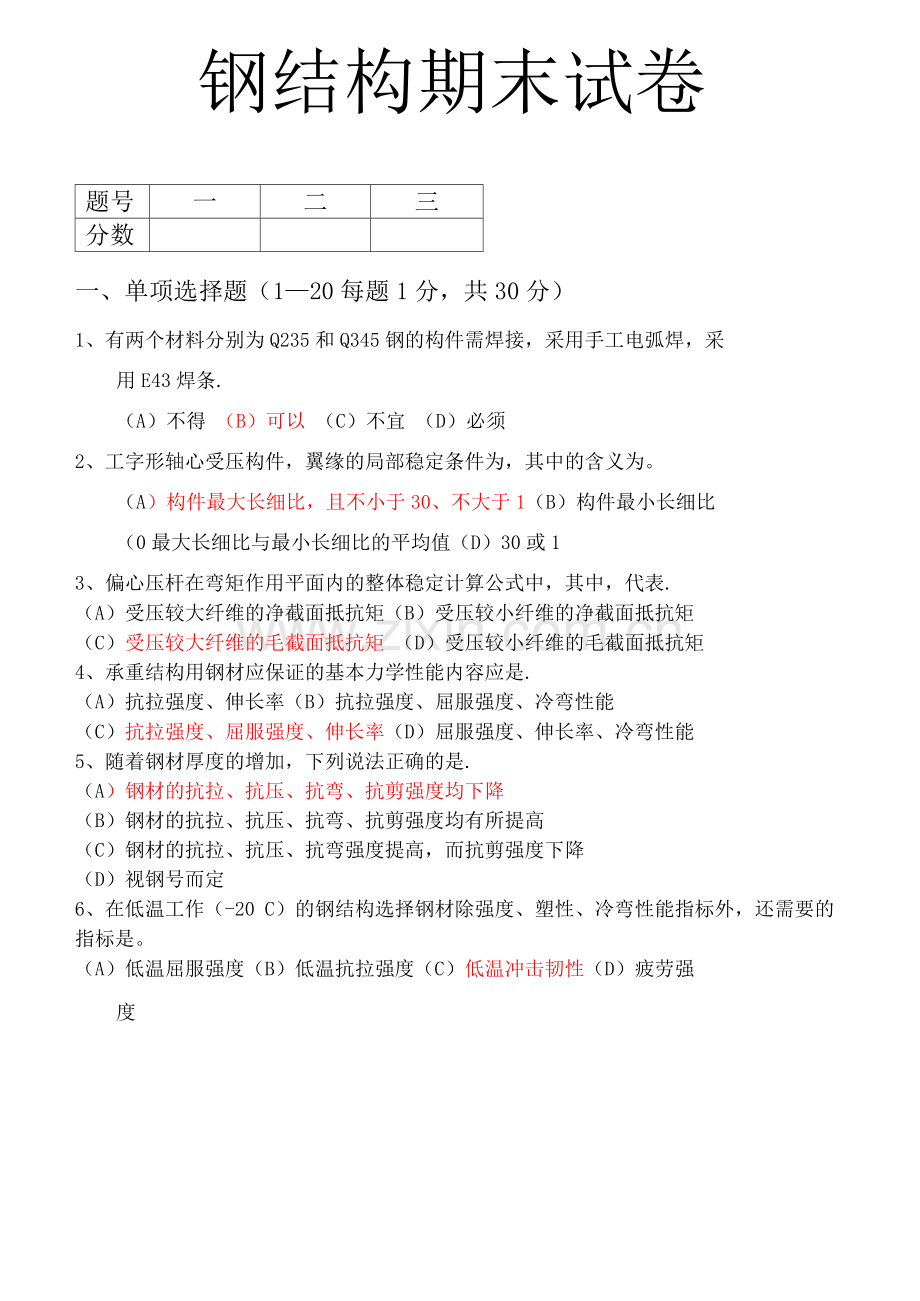

钢结构期末试卷 题号 一 二 三 分数 一、单项选择题(1—20每题1分,共30分) 1、有两个材料分别为Q235和Q345钢的构件需焊接,采用手工电弧焊,采 用E43焊条. (A)不得 (B)可以 (C)不宜 (D)必须 2、工字形轴心受压构件,翼缘的局部稳定条件为,其中的含义为。 (A)构件最大长细比,且不小于30、不大于1(B)构件最小长细比 (0最大长细比与最小长细比的平均值(D)30或1 3、偏心压杆在弯矩作用平面内的整体稳定计算公式中,其中,代表. (A)受压较大纤维的净截面抵抗矩(B)受压较小纤维的净截面抵抗矩 (C)受压较大纤维的毛截面抵抗矩 (D)受压较小纤维的毛截面抵抗矩 4、承重结构用钢材应保证的基本力学性能内容应是. (A)抗拉强度、伸长率(B)抗拉强度、屈服强度、冷弯性能 (C)抗拉强度、屈服强度、伸长率(D)屈服强度、伸长率、冷弯性能 5、随着钢材厚度的增加,下列说法正确的是. (A)钢材的抗拉、抗压、抗弯、抗剪强度均下降 (B)钢材的抗拉、抗压、抗弯、抗剪强度均有所提高 (C)钢材的抗拉、抗压、抗弯强度提高,而抗剪强度下降 (D)视钢号而定 6、在低温工作(-20 C)的钢结构选择钢材除强度、塑性、冷弯性能指标外,还需要的指标是。 (A)低温屈服强度(B)低温抗拉强度(C)低温冲击韧性(D)疲劳强 度 7、直角角焊缝的有效厚度的取值为。 (A) 0.7(B) 4mm (C)1.2(D) 1。5 8、对于直接承受动力荷载的结构,计算正面直角焊缝时。 (A)要考虑正面角焊缝强度的提高(B)要考虑焊缝刚度影响 (C)与侧面角焊缝的计算式相同 (D)取=1. 22 9、单个螺栓的承压承载力中,[],其中£t为. (A ) a+c+e (B)b+d ( C)max {a+c+e, b+d} ( D ) min{ a+c+e, b+d} 10、承压型高强度螺栓可用于。 (A)直接承受动力荷载(B )承受反复荷载作用的结构的连接 (C)冷弯薄壁型钢结构的连接(D)承受静力荷载或间接承受动力荷载的连接 11、计算格构式压杆对虚轴x轴的整体稳定性时,其稳定系数应根据 查表 确定。 (A)(B)(C)(D) 12、实腹式轴压杆绕x,y轴的长细比分别为,,对应的稳定系数分别为,,若=,则。 (A)〉(B) =(C) <(D)需要根据稳定性分类判别 13、确定双肢格构式柱的两个分肢间距的根据是。 (A)格构柱所受的最大剪力(B)绕虚轴和绕实轴两个方向的等稳定条件 (C)单位剪切角(D)单肢等稳定条件 14、在满足强度的条件下,图示①号和②号焊缝合理的焊脚尺寸是。 (A)4mm, 4mm ( B ) 6mm,8mm (C ) 8mm,8mm ( D)6mm, 6mm 15、轴心受力构件的正常使用极限状态是。 (A)构件的变形规定(B)构件的强度规定 (C)构件的刚度规定(D)构件的挠度规定 16、对长细比很大的轴压构件,提高其整体稳定性最有效的措施是. (A)增加支座约束(B)提高钢材强度 (C)加大回转半径(D)减少荷载 17、梁的最小高度是由 控制的。 (A)强度(B)建筑要求 (C)刚度 (D)整体稳定 18、为了提高梁的整体稳定性,是最经济有效的办法。 (A)增大截面(B)增加侧向支撑点,减少 (C) 设置横向加劲肋(D)改变荷载作用的位置 19、在梁的整体稳定计算中,=1说明所设计梁。 (A)处于弹性工作阶段(B)不会丧失整体稳定 (C)梁的局部稳定必定满足要求(D)梁不会发生强度破坏 20、算梁的整体稳定性时,当整体稳定性系数大于 时,应以(弹塑性工作 阶段整体稳定系数)代替。 (A)0o 8(B)0o 7(C)0o 6(D)0。5 21、工字形截面压弯构件中腹板局部稳定验算公式为。 (A) < (25+0.1);(B) <80;(C) <170 (D) 当 0 <<1. 6 时,< (16+0。5+25); 当 1. 6〈<2. 0 时,< (48+0。5-26。2); 其中, 22、弯矩作用在实轴平面内的双肢格构式压弯柱应进行 和缀材的计算. (A) 强度、刚度、弯矩作用平面内稳定性、弯矩作用平面外的稳定性、单肢稳定性 (B) 弯矩作用平面内稳定性、单肢稳定性 (C) 弯矩作用平面内稳定性、弯矩作用平面外稳定性 (D) 强度、刚度、弯矩作用平面内稳定性、单肢稳定性 23、计算格构式压弯构件的缀件时,剪力应取。 (A) 构件实际剪力设计值 (B) 由公式计算的剪力 (C) 构件实际剪力设计值或由公式计算的剪力两者中之较大值 (D) 由计算值 24、两端铰接、单轴对称的T形截面压弯构件,弯矩作用在截面对称轴平面并使翼 缘受压。可用 进行整体稳定计算。 I. <II. III。< IV。 < (A ) I,III,II(B)II,III,IV(C ) I,II,IV(D) I,III,IV 25、规定缀条柱的单肢长细比.(为柱两主轴方向最大长细比),是为了。 (A)保证整个柱的稳定(B)使两单肢能共同工作 (C)避免单肢先于整个柱失稳(D)构造要求 二、简答题:共20分) 1、写出实腹式轴压柱腹板局部稳定验算公式,当腹板局部稳定不满足要求时,可采 取哪些措施?(5分) 1、实腹式轴压柱腹板局部稳定验算公式:< (25+0。5 ,当腹板局部稳定不满足要求时,可采取三种措施:①加大腹板厚度;②加加劲肋,减小腹板高度;③计算时取有效截面。 2、简述普通螺栓的五种破坏形式,其中哪几种破坏形式通过构造保证,如何保证,哪几种破坏形式通过计算保证? (5分) 2、普通螺栓的五种破坏形式:①螺栓杆被剪坏;②螺栓杆或板件挤压破坏;③板件端部剪坏;④板件被拉断;⑤螺栓杆受弯破坏。其中③⑤通过构造保证,③通过限制端距>2d0,⑤通过限制板叠厚度<5d,其中d为螺栓直径,q为螺栓孔径,①②④通过计算保证. 3、简述影响钢材力学性能的主要因素。(5分) 3、①化学成分的影响:包括碳,硅,锰及一些有害元素硫,磷,氧,氮等。②冶金缺陷的影响:如偏析,非金属夹杂,裂纹,分层。③浇注和轧制过程的影响:脱氧程度不同制成的钢材质量不同,轧制程度也影响钢材的力学性能。④钢材硬化的影响:钢材硬化会降低其塑性和韧性,对钢材不利,硬化可有三种:时效硬化,应变硬化冷加工硬化),应变时效。⑤温度的影响:⑥应力集中的影响。 4、简述钢材选用的原则。(5分) 4、①结构的类型和重要性。重要结构选用质量较高钢材。②荷载性质,动荷载下选用好钢材。③连接方法,焊接选用较好钢材。④结构的工作温度和环境,低温,腐蚀性强的情况下选用质量好钢材•⑤受力性质。如受较大拉力的结构选用好钢材. 一、计算题:(共50分) 1、验算柱与牛腿间高强螺栓摩擦型连接是否安全,已知:荷载设计值N= 3kN,螺栓M20,孔径21.5mm,10。9级,摩擦面的抗滑移系数^=0.5,高强螺栓的设计预拉力P=155kN。不考虑螺栓群长度对螺栓强度设计值的影响.(10分) 1。解: 螺栓群形心O处的内力有: 轴心拉力;(1分) 剪力;(1分) 弯矩(1分) 在N、M作用下,最上排螺栓受力为最不利,一个螺栓所受的拉力为: (2分) 一个螺栓所受到的剪力为:(1分) 一个高强螺栓受拉承载力设计值:(1分) 一个高强螺栓受剪承载力设计值: (1分) 所以高强螺栓同时承受拉剪时:此连接安全。 2、一工字形截面梁绕强轴承受静力荷载,截面尺寸如图,无削弱。当梁某一截面所受弯矩设计值M=4kN・m、剪力设计值V=580kN时,试验算梁在该截面处的强度是否满足要求。已知钢材为Q235 —B.(15分) 2。解: (1分) (1分) (1分) (1分) (1分) 截面边缘纤维最大正应力: 满足要求;(2分) 腹板中央截面最大剪应力: 满足要求;(2分) 腹板上边缘处: 正应力:(2分) 剪应力:(2分) 折算应力: 所以此处的折算应力也满足要求。(2分) 3、验算如图所示轴心受压柱的强度、整体稳定性和局部稳定性能否满足要求。已知轴向荷载设计值为N=15kN,Q235-B级钢,=215N /mm 2,截面绕x轴为b类截面、绕y轴为c类截面,截面无任何削弱。(15分) 3. 解: ;(1 分) ;(1 分) ;(1 分) (2分) ;绕乂轴属b类截面,所以查表得(2分) ;绕尸轴属c类截面,所以查表得(2分) 所以整体稳定满足要求。(2分) 截面无削弱,故强度自然满足。(1分) (1分) (1分) 所以局部稳定也能满足要求。(1分)
