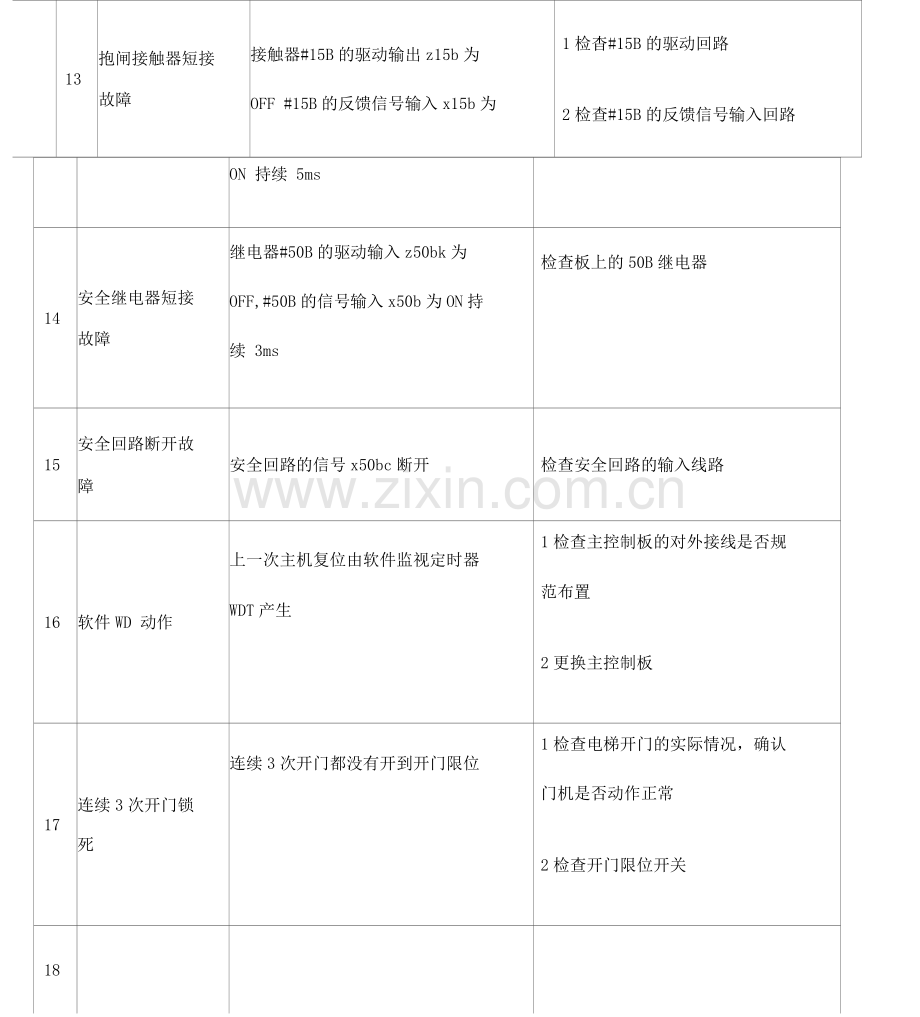

HGP 电" 梯故障检测说明（日立电" 梯）共5项第1项版本号 1 故障等级代码故障说明故障检出条件建议检查项目 A1 10 主微机故障主机复位为非上电复位 1主控制板的外部接线是否规范布置 2主控制板与变频模块的连线是否稳固 11 副微机故障变频副微机在双 RAM中正常标志超过130毫秒没有变化 1检查变频微机工作灯是否正常绿灯亮 2检查主控制板的对外连线是否按规范布置 12 运行接触器短接故障运行接触器输出z10aout120286已经断开，但反馈输入x10t1020cc依然有效持续超过1秒 1检杳#10T的驱动回路 2检查#10T接触器 13 抱闸接触器短接故障接触器#15B的驱动输出z15b为 OFF #15B的反馈信号输入x15b为 1检杳#15B的驱动回路 2检查#15B的反馈信号输入回路 ON 持续 5ms 14 安全继电器短接故障继电器#50B的驱动输入z50bk为 OFF,#50B的信号输入x50b为ON持续 3ms 检查板上的50B继电器 15 安全回路断开故障安全回路的信号x50bc断开检查安全回路的输入线路 16 软件WD 动作上一次主机复位由软件监视定时器 WDT产生 1检查主控制板的对外接线是否规范布置 2更换主控制板 17 连续3次开门锁死连续3次开门都没有开到开门限位 1检查电梯开门的实际情况，确认门机是否动作正常 2检查开门限位开关 18 19 DPRO 读写故障 DPRO 读写出错标志（dpramerr）非零 1检查主控制板的对外接线是否规范布置 2主控制板重新上电复位3更换主控 • •••• 制板 20 抱闸制动器短接故障抱闸控制的输出驱动z15b为OFF 但抱闸确认开关x15ha或x15hb依然保持有效持续1.5s。 1抱闸控制器 2检查抱闸确认开关 21 抱闸制动器断开故障抱闸控制的输出驱动z15b为ON但抱闸确认开关x15ha或x15hb依然保持断开，持续1.5s。 1抱闸控制器 2检查抱闸和抱闸确认开关 22 运行速度偏差故障电梯打开抱闸运行（z10ax为ON过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3.21设定值，且不一致的持续时间超过变频器参数 F3.22的设定值。 1查看变频器检出电梯的速度，确认电梯实际的运行速度 2查看变频器参数F3.21、F3.22的数值，这些数值应分别为 15 %、 0.3 3检查抱闸是否正常打开。 23 40D继电器故障厅门锁开关输入x40d与厅门锁安全继电器输入x40dh状态不一致持续 8ms l检查厅门锁开关的输入线路 2检查厅门锁安全继电器 24 25 40G继电器故障轿门锁开关输入x40g与轿门锁安全继电器输入x40gh状态不一致持续 8O0ms 1检查电梯轿门开关信号输入回路 2检查电梯的轿门开关安全继电器是否故障 26 程序和数故障程序和数故障标志rsume或规格表和数故障标志rsumesp有效检杳ROh写入是否正确 27 重复故障 10分钟内发生12次C级以上故障检查故障记录表，确认故障发生原因 28 29 HGP电梯故障检测说明（日立电梯）版本号 1 故障说明故障检出条件建议检查项目等级旋转编码器断线运行状态z10ax为ON非零速标志 l检查电梯编码器A、B相信号输入 A2 30 故障 z90p 为 OFF 持续 1.6s。的接线回路。故障 2更换主控扳。 3更换旋转编码器。 31 32 空转保护电梯在非检修状态下（zx43cOFF ）,运行（zlOaxON）速度大于10m/min（z90ploON）平层感应器xfml保持无效（xfmlOFF ）且持续由参数hrunovert设正的时间（一般为45 秒）。 l检查电梯主机运行情况。 2检查电梯最大层间距离是否超过9 米。 3检杳hrunovert的设定值，1个单位为40毫秒。 33 34 厅门锁短接故障在开门状态（ZI020N儿厅门输入（x40d）ON 而轿门输入（x40g）OFF持续时间l秒，且开门到达开门极限位置（zxolsON ）检查厅门锁开关输入回路。 35 轿门锁短接故障在开门状态（ZI020N儿厅门输入（x40d）OFF 而轿门输入（x40g）ON 持续时间l秒，且开门到达开门极检查轿门锁开关输入回路。限位置（zxolsON ） 36 37 反转故障电梯上行inv_uprunON而旋转编码器下行x12plON，或电梯下行 inv_downrunON而编码器上行 xllplON速度大于8米，持续 1.6s，且非微动平层状态 lspeed_e nOFF 1观察电梯实际运行情况，是否两个方向运行都会报反转故障，如是则改变电机接线的顺序 2检查起动补偿的设置。 3检杳10T接触器是否接触不良。 4检查旋转编码器接线。 38 运行接触器断开故障接触器# 10T驱动输出z10aout为 ON接触器# 10T信号输入x1Ot为 OFF持续1s。 l检杳# 10T的驱动回路 2检查# 10T的电源回路，正常时为 DC48v 3检查材10T的信号输入回路。 39 抱闸接触器断开故障接触器15B驱动输出z10b为ON接触器15B信号输入x15b为OFF持续 1s。 l检杳# 15B的驱动回路 2检查# 15B的电源回路，正常时为 DC48v 3检查材15B的信号输入回路。 40 41 低速运行超速允许低速运行（a101ON或允许检修运行（alOcON，运行中（x15b0N或 xIOtON）检测速度（nspeed）大于30 米/分，时间持续160毫秒。 l检查电梯的实际速度。 2查看主微机的规格设置与实际是否一致 3检查起动补偿设置情况 4检查电机接线。 5对旋转编码器的工作状态进行检查。 42 50B继电器断开故障主微机安全继电器# 50B驱动（z50bk）0N，变频微机安全继电器驱动（v5Obk）ON,而安全继电器反馈输入信号x50b为OFF持续3ms 1检查# 50B继电器是否有接触不良。 2检查控制板48V电源输入是否正常。 3更换控制板 43 抱闸接触器 15BSW 接触器# 15BSW 勺驱动输出z15bSW 为ON , # 15BSW的反锁信号输入 '1检查# 15BSW 勺驱动回路。 2检查# 15BSW 的反馈信号输入回断开故障 x15bSW 为 OFF 持续 320ms 路。 HGP电梯故障检测说明（日立电梯）共5页第3页版本号 1 故障等级代码故障说明故障检出条件建议检查项目 44 45 46 47 48 49 B1 50 高速运行超速检测速度（nspeed）大于额定速度设定（ispeed）的 1.15 倍 1检查规格表设置是否正确 2检查电机接线是否正确 3检查控制板与变频模块的连线是否牢固4更换变频模块。 51 起动速度异常电梯打开抱闸(x15bON运行中 (x10tON,z10axON)检测速度 (nspeed)小于5米/分，非减速状态(z90cwOFF )持续 10s。 1检查抱闸的打开情况。 2检查主微机的规格表设置。 3检查变频微机的规格设置。 4检查旋转编码器接线。 52 53 54 微动平层逆转超距离电梯在上行逆转(inv uprunON、 x12plON )或下行逆转 (inv_doorunON、x11plOFF )过程中，且当微动平层运行 (ISpeed_e n0N)时，微动平层反转运仃距离(z16rev大于(h16revlim)的设定值。 1查看主微机的相关规格表数据。 2检查起动补偿情况。 3检查运行接触器和抱闸控制器的驱动回路。 55 强迫减速开关故障上下强迫减速开关同时动作。 1查看主微机中(ispeed)的额定速度设定是否正确 2检查强迫减速开关的输入接线 56 微动平层超速故障允许微动运行（ispeed_enON ），运行中（x15bON或xIOtON）检测速度（nspeed）大于8米/分，时间持续160毫秒。 1查看主微机规格表设置 2查看变频微叭规格设置 3检查运行接触器驱动回路 4检查电机接线 57 微动平层运行超距离微动平层运仃距离（zal6cnt）大于允许值（hl6acnt）。 1检查微动平层感应器输入回路 2检查允许值设定是否正确 3检查起动补偿是否正确 58 速度低故障电梯打开抱闸（x15bON运行中（x10tON,z10axON），检测速度（nspeed）小于5米/分，减速状态（z90cwON）,持续 10s 1检查强迫减速开关及其信号输入端子 2检查变频微机的规格设定 3检查主微机的规格表设置 59 60 层测定出错层测定状态下（z49fm ），检测到达项层（xulsON,xsdsluON ），但记录的楼层位置（p9 ）不等于顶层设置（hulfn）。 1检查顶层设置是否正确。 2重新把电梯运行到最底层再做层高测定。 3检查上极限及上强迫减速开关的输入回路 61 运行中DC48V断电主微机检出运行中DC48 V电源断开标志（pofferj） ON。检杳DC48Vft m回路，检杳AVF的供电回路是否正常。 B2 HGP电梯故障检测说明（日立电梯）共5页第4页版本号1 故障代故障说明等级码故障检出条件建议检查项目电梯层楼位置出 62 错 1电梯门区信号输入xfnl的状态与数子门区p1O2f的状态不一致。 2强迫减速开关的输入状态与楼层位置不符。 l检查电梯门区信号输入状态 2检查电梯旋转编码器的工作情况，脉冲信号是否受到干扰 3重新进行电梯的层测定 4检查上、下行强迫减速开关回路 63 64 端站减速曲线异常电梯在高速运行状态下 (hspeed_e nON),碰到仅对应的强迫减速开关后，当前速度大于允许值。(允许值按紧急制停距离来校验)。 l检查电梯的实际速度 2检查强迫减速开关的安装情况 3检查电梯的强迫减速开关信号输入回路及其动作情况 65 C 66 67 68 69 70 变频器预报警变频微机检测到变频器有过热的倾向时，会发出预报警信号 (invwarnning)。 l检查系统工作时的环境温度。 2检查散热风道是否通畅 3检查电梯的运行负荷是否过高 71 变频门机故障门机故障输入（xfault ON，且门机上电初始化己经完成（zadrinitedON）。 l检查门机故障信号的输入回路 2检查门机的功率模块 3检查门电机的电流保护回路 4检查门机轮的钢丝绳和绳轮是否出现打滑现象 72 73 门区运行故障非检修的状态下（zx43cOFF），门区信号（xfml）ON，电梯以大于 10m/mi n 的速度运行（z10axON,z90p10ON 持续 5s 1检查电梯的运行是否有打滑情况 2检查感应器的动作情况及其信号输入回路 74 75 SCLB板通讯故障 SCLB板通讯故障标志（bconst）等于FF，持续超过1秒或通讯微机的刷新时间超过280ms l检查控制板通讯线连接是否正常 2检查SCLB板的电源 3检查SCLB板的接线 76 自救次数（z99ecnt ）大于12次 l检查故障记录表确认自救的原因 2检查平层感应器的动作情况 77 自救运行过多 3检查门锁情况 4检查旋转编码器接线 5重新进行层测定 1 32层SCLC通讯故障标志 1检查主控制板的通讯线 78 SLCC板通讯故障 79 (ccomst1,ccomst2,ccomst3 ccomst4均为f,持续10秒钟 2检杳SCLC的接线 3检查SCLC的通讯线终端电阻设置 HGP电梯故障检测说明（日立电梯）共5页第5页版本号 1 故障等级代码故障说明故障检出条件建议检查项目 E 80 运行中厅门锁断电梯在运行状态下（z10ax0N）,门锁 1检查电梯层楼的门锁开关及其信开检出信号标志x40d为OFF 号输入回路 2确认该故障发生时电梯所处的楼层位置，检查电梯运行时是否碰到厅门门锁开关 81 检修状态异常轿顶检修输入（x43d）ON,轿厢检修输入（x43c）OFF持续1秒。 1确认是否有误操作 2检查轿顶和轿厢检修开关输入回路 82 微动平层超时故障电梯主微机微动平层有效标志za16a 和 vl6为 ON 持续 10s。 1观察电梯微动平层的运行情况 2检查继电器# 10OR B动回路 3检查变频微机的微动运行速度设正 83 84 85 微动平层感应器故障规格表开通微动平层功能后（h16aon ），当电梯速度（nspeed）大于15米/分,离开平层位置 1检查微动感应器的动作情况、安装情况（p1O2fOFF），微动感应器输入（xrs2l,xrs22）保持有效；或者平层感应信号有效（xfmlon ）但xrs21,xrs22为off持续1秒。 2查看主微机的规格表设置。 86 电梯开门超时故障主微机开门信号输出控制标志z102 为0N,开门限位开关输入信号 zxols为 OFF 持续 12s。 1检查电梯开门的实际情况 2检查开门极限开关的动作情况及其信号输入回路 87 电梯关门超时故障 1关门控制标志zlda为ON关门极限开关信号输入zxcls为OFF持续15s2关门控制标志zlda为ON轿门连锁标志x40g为OFF持续15S3关门指令z101发出30次后，其间轿门连锁标志x40g 一直为OFF 1检查电梯关门实际情况 2检查关门极限开关的输入回路 3检查电梯的门锁开关及其信号输入回路 4检查z101、z102信号输入 88 运行中轿门锁断开检出非平层（xfmlOFF ）非检修状态（zx43cOFF 运行中（z10axON ），轿厢门锁输入（x40g ） OFF。检查电梯轿厢门锁的输入回路。 89 变频微机设置为键盘控制模式距离控制标志为OFF 检查变频微机的规格设置F0.02是否设置为键盘控制 90 群控/并联通讯异常由hgcom指定群控通讯号机的通讯刷新标志故障（gzplse）位置1 l检杳hgcom设置是否正确 2检查群控并联通讯线路是否正常 3检查群控通讯终端电阻设置是否正确 4检查各号梯的梯号设置是否正确。 91 电源瞬时停电检出 1瞬时停电（大于10毫秒）。 2安全回路继电器或门锁继电器触点抖动 l检查电源进线。 2检查DC48V电源电压是否稳定. 92 停电自救运行非故障，只做记录用，检出条件为停电自救运行标志为ON. 93 电梯自救运行非检修状态（zx43cOFF），电梯停止在非平层位置（z99eON 。检查详细故障记录 94 称重传感器故障称重传感器输出信号超限幅标志 n opretorqON l检查称重传感器的线路 2更换SCLB板
