DLFA-DT33三层电梯实训系统技术文件

图片仅供参考
一、设备概述
该装置能够真实模拟实际电梯的工作状态，可以完成在电梯升降、开关门的动作过程。该装置由工作部分、控制部分和上位机界面组成。工作部分含有多种工业传动装置，多种工业传感器，能够真实模拟电梯开关门结构。控制部分采用三种控制方式（PLC 控制、单片机控制、上位机控制），完成整个系统的控制运行。
该装置自动运行采用单片机控制，启动接面板上的控制按钮，控制电梯运行。可外接PLC控制电梯运行。旋转转换开关SA1，即可改变控制方式，单片机控制/PLC控制/PC控制。
该装置带有上位机监控，可在上位机上直接监控电梯运行过程。
控制面板上留有PLC控制输入输出接及上位机通讯接。

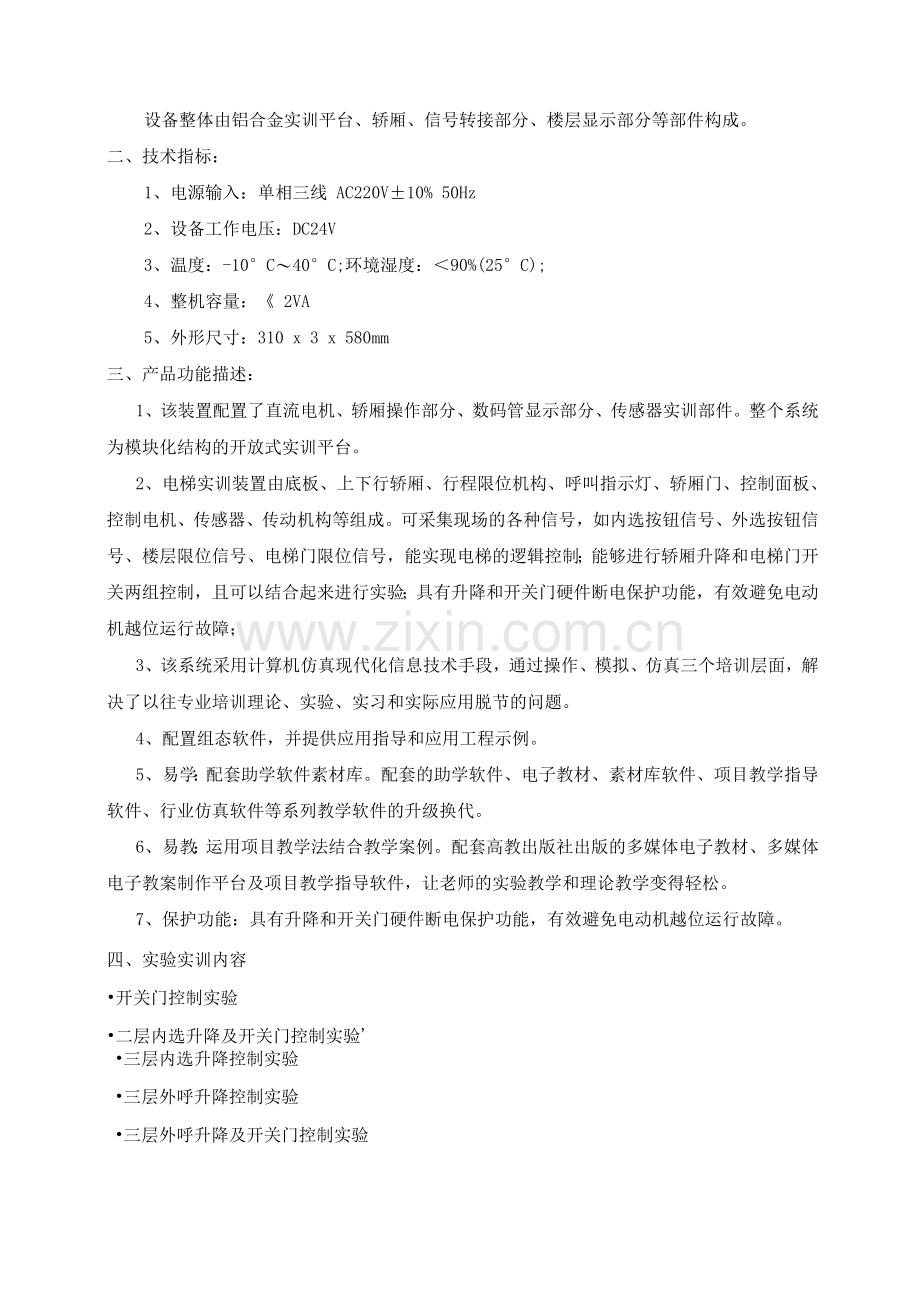

设备整体由铝合金实训平台、轿厢、信号转接部分、楼层显示部分等部件构成。
二、技术指标：
1、电源输入：单相三线 AC220V±10% 50Hz
2、设备工作电压：DC24V
3、温度：-10°C〜40°C;环境湿度：＜90%(25°C);
4、整机容量：《 2VA
5、外形尺寸：310 x 3 x 580mm
三、产品功能描述：
1、该装置配置了直流电机、轿厢操作部分、数码管显示部分、传感器实训部件。整个系统为模块化结构的开放式实训平台。
2、电梯实训装置由底板、上下行轿厢、行程限位机构、呼叫指示灯、轿厢门、控制面板、控制电机、传感器、传动机构等组成。可采集现场的各种信号，如内选按钮信号、外选按钮信号、楼层限位信号、电梯门限位信号，能实现电梯的逻辑控制；能够进行轿厢升降和电梯门开关两组控制，且可以结合起来进行实验；具有升降和开关门硬件断电保护功能，有效避免电动机越位运行故障；
3、该系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决了以往专业培训理论、实验、实习和实际应用脱节的问题。
4、配置组态软件，并提供应用指导和应用工程示例。
5、易学：配套助学软件素材库。配套的助学软件、电子教材、素材库软件、项目教学指导软件、行业仿真软件等系列教学软件的升级换代。
6、易教：运用项目教学法结合教学案例。配套高教出版社出版的多媒体电子教材、多媒体电子教案制作平台及项目教学指导软件，让老师的实验教学和理论教学变得轻松。
7、保护功能：具有升降和开关门硬件断电保护功能，有效避免电动机越位运行故障。
四、实验实训内容
•开关门控制实验
•二层内选升降及开关门控制实验'
•三层内选升降控制实验
•三层外呼升降控制实验
•三层外呼升降及开关门控制实验
•三层电梯综合控制实验
•单片机控制实验
•上位机软件控制实验
五、主要系统配置
序号
设备名称
主要器件
数量
单位
1
实训平台
铝合金结构
1
套
2
轿厢

1
套
3
楼层显示
数码管显示
1
套
4
按钮部分
蓝色
1
套
5
轿厢门
茶色亚克力板
1
套
6
信号转接部分
K4端子
1
套
7
连接电缆

1
套
8
控制方式转换开关

1
个
9
测试线

1
套
10
事例程序
光盘
1
张
11
说明书

1
本
