XX宝坻节能环保工业区西扩区给水、中水管网工程监理实施细则
编制：
审批：
日期：
XX市建研工程咨询
目录
一、工程概况2
二、监理依据2
三、分部、分项工程监理工作程序2-4
四、测量放线质量监理4-5
五、工程物资进场质量监理5-6
六、给水、中水工程质量监理6-10

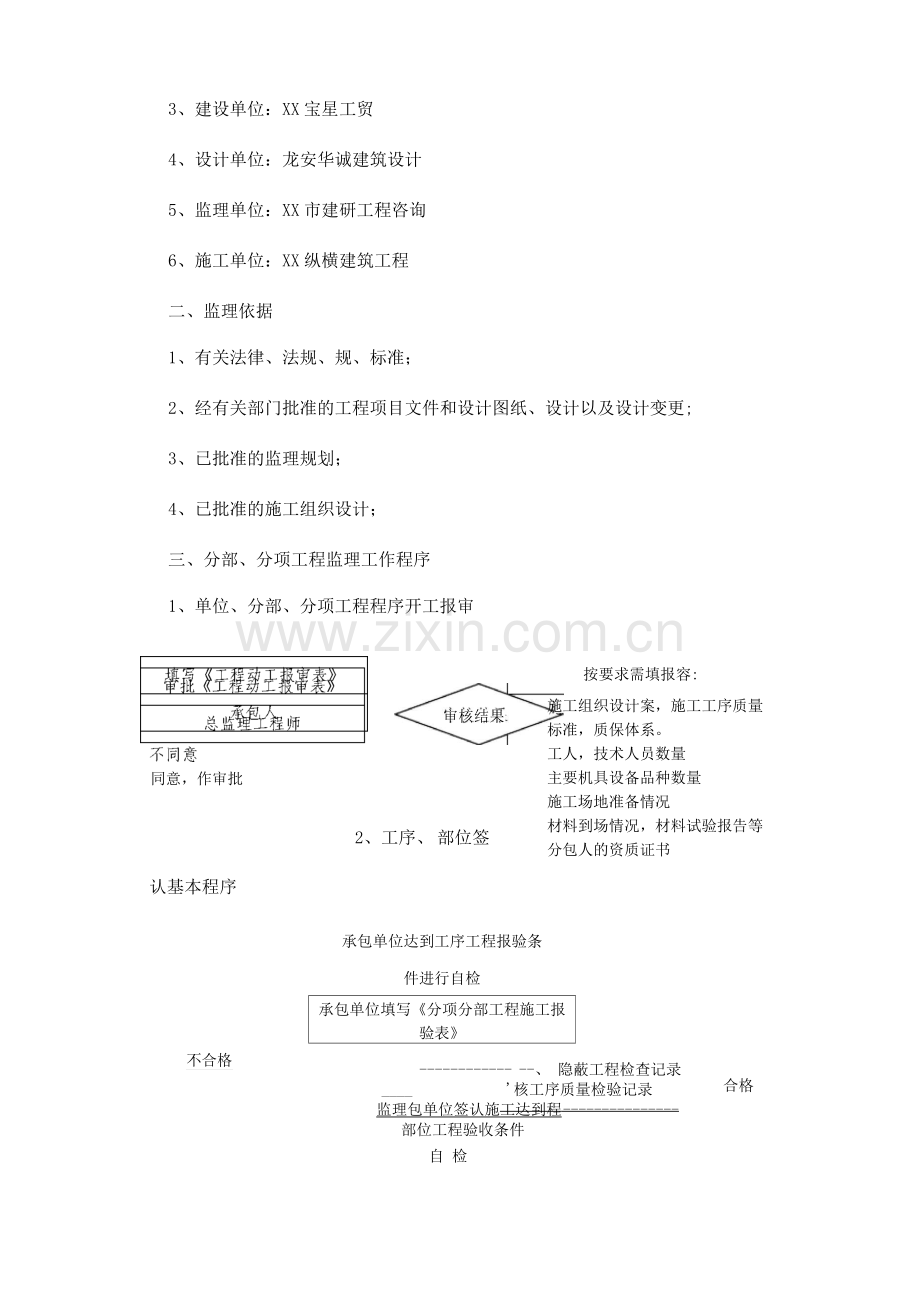

一、工程概况
1、工程名称：XX宝坻节能环保工业区西扩区给水、中水管网工程
2、工程地点：XX宝坻节能环保工业区
3、建设单位：XX宝星工贸
4、设计单位：龙安华诚建筑设计
5、监理单位：XX市建研工程咨询
6、施工单位：XX纵横建筑工程
二、监理依据
1、有关法律、法规、规、标准；
2、经有关部门批准的工程项目文件和设计图纸、设计以及设计变更;
3、已批准的监理规划；
4、已批准的施工组织设计；
三、分部、分项工程监理工作程序
1、单位、分部、分项工程程序开工报审
同意，作审批
审核结果
按要求需填报容:
2、工序、
部位签
施工组织设计案，施工工序质量
标准，质保体系。
工人，技术人员数量
主要机具设备品种数量
施工场地准备情况
材料到场情况，材料试验报告等
分包人的资质证书

认基本程序
承包单位达到工序工程报验条
件进行自检
承包单位填写《分项分部工程施工报
验表》
不合格
、 隐蔽工程检查记录
'核工序质量检验记录
监理包单位签认施工达到程
部位工程验收条件
自 检
合格

3、监理工作
A分部、分项工程开工前，承包单位要编制分项工程施工案报监理工程师审核，分项工程施工案由监理工程师进行认真审核，总监签字。重点审核施工案术措施、安全技术措施是否符合设计文件和有关规要求，对新技术、新工艺、新材料的应用需要经过试验，证明达到设计及有关规要求的标准才能实施。
B专业监理工程师通过巡检、旁站检测式对工程质量认真监理，认真执行监理规划中各项监理程序和监理管理工作制度。
C工程质量监理的重点是工序质量控制，工序质量控制采取预控和跟踪检查；对隐蔽工程项目要与项目质检工程师一起进行检查，合格准予隐蔽。不准补查，或委托施工单位代检，对隐蔽工程施工过程要旁站。
D材料、构配件、设备进场前，施工单位需复检，复检合格向监理工程报验，对主要材料如：钢材、水泥、碎、沥青砼等监理工程师要见证取样试验杜绝先用后检，不合格材料、构配件等不得用于工程。
E关于设计变更，由建设单位向设计单位提出，经设计单位同意后，建设单位以书面形式向施工单位下达设计变更通知。
F隐蔽工程检查记录表的隐验容填写要准确，一般填写主控项目容，检查结果及处理意见栏由施工单位质检人员填写。
四、测量放线质量监理程序
1、监理工作程序
填写管线测量放线报验单
承包人
•十文件测量放
审核检查施工__ ,H|
监理工程线了自检合格：报测量放线
复核和校核控制中
线位置、高程、横
断面
|、料
不合格
重测
合格
签认报验单 ——:~~T"l
监理工程师 进行下道工序 2、监理工作要点
A监理工程师在熟悉设计文件和图纸的基础上，会同承包人、设计单位或
勘测部门在现场交接中线控制桩和水准点，并要求承包人对所有测量控制桩和
水准点进行有效的保护，直到工程竣工验收结束。
B要求施工单位进行水准点、导线位角，进行复核测量，确保原始定线位、
水准点高程的数据准确无误。若发现有连续两个以上原始基准点或基准高程失
效、损坏时，应通过业主由设计勘测单位补定。
C对承包人提交的施工测量报验单及测量资料要进行复核测量。检查验收
合格的，及时给予书面认可；发现有差错，应及时通知承包人重测，合格后再
予以书面认可。
D监理工程师应对承包人所做的加密控制点、辅助基线、临时水准点和施
工放样的测量工作，进行现场监督、检查、复核并认可。
五、工程物资进场质量监理
1、材料进场报验程序
承包单位填写《工程物资进场报验表》
承包单位、监理单
位到厂实地考察

见证取样检验
监理工程师审核
1不合格_
退场合格
V承包单位使用
2、监理工作要点
① 供货进行资质审查
审查文件及审查容：
A、营业执照、法人、经营围、有效期限、年检登记情况
B、税务登记证、有效期限、年检登记情况
C、企业代码证、有效期限、年检记录
D、资质证书、批准机关、资质等级、年审登记
E、产品检验报告、检验项目容、检验单位的资质、检验报告的有效期
F、产品合格证书
G、产品物理力学性能指标的质量证明文件
H、产品质量认证文件
I、安全生产可证
② 对供货厂实地考察
实地考察容：
考察的主要容包括：生产规模、工艺水平、使用原材料的质量，质量管理及质量自控能力，产品质量检验。
③ 物资进场报验程序：
A、对每检验批材料进场前施工单位填写"工程物资进场报验表”，附材料生产厂家的质量证明文件和施工单位复验结果。
B、监理工程师审查报验单并对进场材料现场外观检查和抽样试验检测。
C、对主要材料如管材、水泥等监理工程师要现场见证取样进行复检。
D、经检验合格材料允在工程上使用，不合格材料补充相关资料或退场六、给水管道、中水管道工程监理
1、给水管道、中水管道工程质量控制程序
2、给水管道、中水管道工程质量控制要点
① 审核承包单位报审的施工案
A根据土质情况，管道埋深以及对道路的影响，本着经济、合理、安全确定边坡支护等施工工艺。
B采用大开挖施工工艺时，主要审核开挖的放坡系数、回填材料的选择以及回填质量对路面质量的影响；采用支护时，应主要审核支护结构的安全,必要时应审核计算书。
② 轴线位置及标高必须按规划要求，并办理报验手续，经监理复核后可施工。
③ 管材、管件进场应办理报验手续，监理工程师应核查产品合格证明，检查管材外形尺寸、外观质量，蝶阀、闸阀安装前应进行启闭试验。
④ 沟槽开挖
A施工期间应注意做好沟槽的排水、降水措施。
B沟槽开挖至设计标高后，应办理验槽手续，检查槽底高程,基底土质情况，对于软土地基、流砂、溶洞、墓穴等不良地质时，应会同设计、业主、承包人共同研究,提出处理案。
C垫层应在基槽验收合格后进行，垫层材料、厚度应符合设计规定，施工前应排除沟槽积水，清除淤泥。
D垫层材料表面应平整，坡向、坡度符合要求;管道安装应在管基、验收合格后进行。
当设计规定设有支墩时，应按支墩砼进行监理。
⑤ 管道安装作业条件
A管道安装应在沟槽地基、管基验收合格后进行。
B管材、管件、闸阀等应办理报验手续。
C给水管道安装时，应检查管道中的杂物是否清理干净。暂停安装时，两端应临时封堵。
⑥ 热熔连接
A热熔连接应采用专用电器设备、挤出焊接设备和工具进行施工；
B采用热熔接时，宜在沟槽边上将管道分段连接后以弹性铺管法移入沟槽；移入沟槽时，管道表面不得有明显的划痕。
C热熔连接时电热设备的温度控制、时间控制，挤出焊接时对焊接设备的操作等，必须格按接头的技术指标和设备的操作程序进行.
D热熔对接连接后应形成凸缘，且凸缘形状大小均匀一致，无气、鼓泡和裂缝；接头处有沿管节圆平滑对称的外翻边，外翻边最低处的深度不低于管节外表面；管壁翻边应铲平；对接错边量不大于管材壁厚的10%。且不大于 3 mm。
⑦ 阀门安装：
A安装各种阀门前应仔细与图纸核对其型号、规格、数量是否相符，有无检验报告单和合格证，是否以经过水压试验，核对无误后可进行安装。
B法兰端面保持水平，不得用强紧螺栓法来消除歪斜，且偏差不大于2mm。法兰连接要保持同轴，螺栓中心偏差不超过径的5% ,并保证螺栓的自由穿入。
C各种阀门的法兰紧固螺栓应有合格证，螺栓紧固时应两两相对依次旋紧，旋紧力度应均匀一致，螺栓外露长度为2〜3个螺纹；螺栓安装完成后应涂刷防腐剂。
3、管道水压试验
A给水管道水压试验由承包人实施，监理见证,有关各参加。
B水压试验应统一信号、统一指挥，明确分工，对后背、支墩、接排气阀等到都应指定专人负责检查，规定发现问题时的联络信号。
C管道升压时，应排除管道气体，水压试验应分级升压，每次升压以0.2MPa为宜，每次升压后检查后背、支墩、管身及接，无异常现象时,再继续升压。
D水压试验过程中，后背顶撑、管道两端禁站人。
E水压升至试验压力1.0MP后，保持恒压10min，不允有压降；检查接、管身无破损及漏水现象时，管道强度试验为合格。
4、管沟回填
A回填前，检查管道有无损伤或变形，有损伤的管道应修复或更换；
B管道半径以下回填时应采取防止管道上浮、位移的措施；
C管道安装与铺设完毕后尽快回填，采用中砂回填管道的两肋，一次回填高度小于0.2m，捣实后再用中砂回填第二层，当管道位于行车道下时，回填中砂至管顶以上0.4m，然后回填素土至道路结构层以下，并夯实，密实度要求93%以上，其上按道路要求施工；若管线位于非机动车道下回填中砂至0.7倍管径，其上回填素土，并夯实，密实度要求90%以上。在回填过程中，管道下部与管底的间隙必须填实；在管道试压前，按以上要求回填至管顶以上0.5m并夯实；管顶试压合格后的大面积回填须在管道充满水的情况下进行，采用机械回填时，要从管的两侧同时回填，机械不得在管道上行驶。
5、管道冲洗、消毒
A管道水压试验合格后，竣工验收前进行冲洗、消毒。
B管道冲洗进及排水应当选择适当位置，并能保证将管道系统的杂物冲洗干净。排水管截面积不应小于被冲洗管道截面积的60%，排水管应接至排水井或排水沟。
C以流速不小于1.0m/s的冲洗水连续冲洗，直至出水处浊度、色度与入水处冲洗水浊度、色度相同为止。
D管道应采用有效氯离子含量不低于20mg/L的清洁水浸泡24h后，再用清洁水进行第二次冲洗，直至水质管理部位取样化验合格为止。
