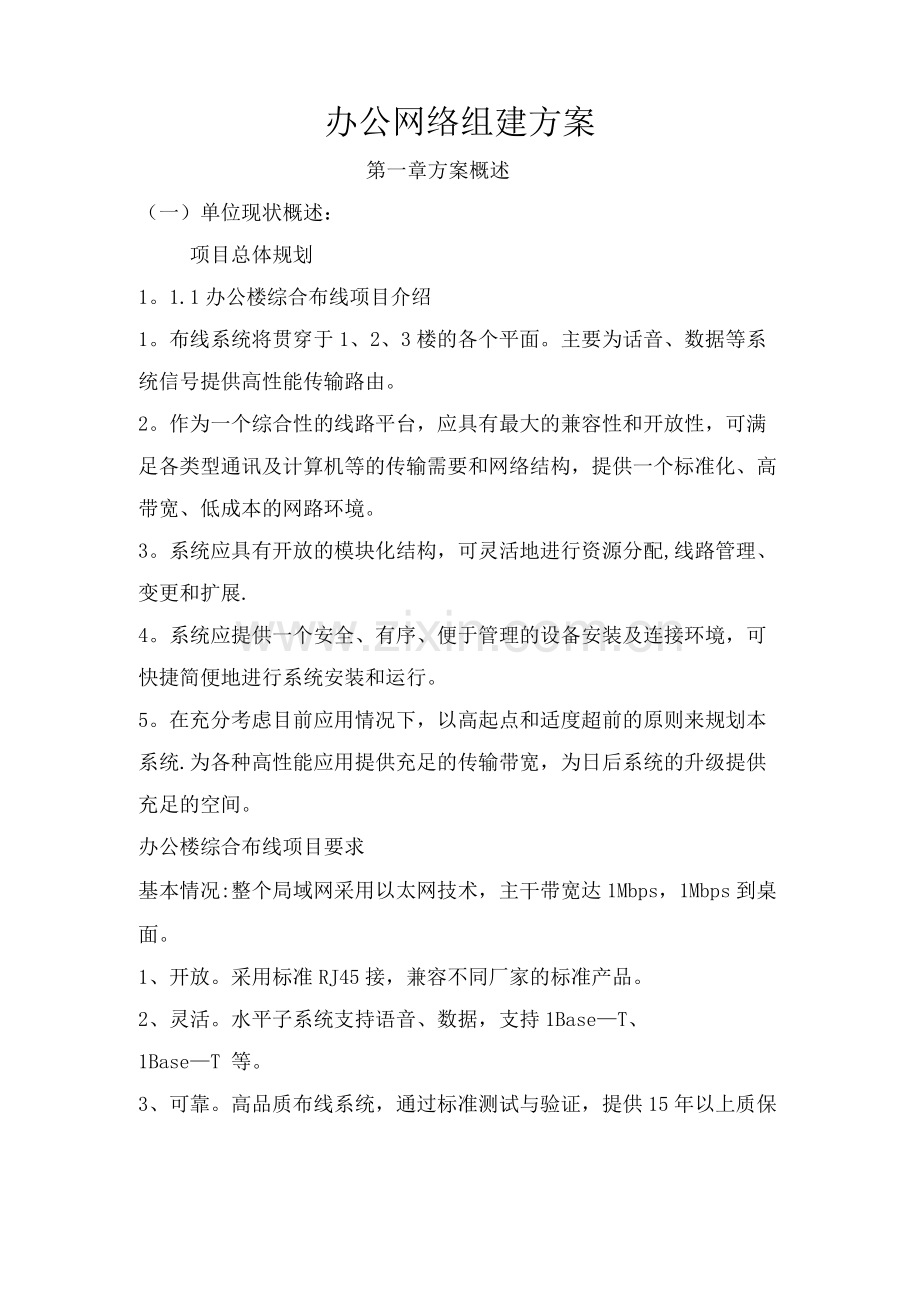

办公网络组建方案
第一章方案概述
（一）单位现状概述：
项目总体规划
1。1.1办公楼综合布线项目介绍
1。布线系统将贯穿于1、2、3楼的各个平面。主要为话音、数据等系统信号提供高性能传输路由。
2。作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。
3。系统应具有开放的模块化结构，可灵活地进行资源分配,线路管理、变更和扩展.
4。系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。
5。在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统.为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。
办公楼综合布线项目要求
基本情况:整个局域网采用以太网技术，主干带宽达1Mbps，1Mbps到桌面。
1、开放。采用标准RJ45接，兼容不同厂家的标准产品。
2、灵活。水平子系统支持语音、数据，支持1Base—T、
1Base—T 等。
3、可靠。高品质布线系统，通过标准测试与验证，提供15年以上质保。

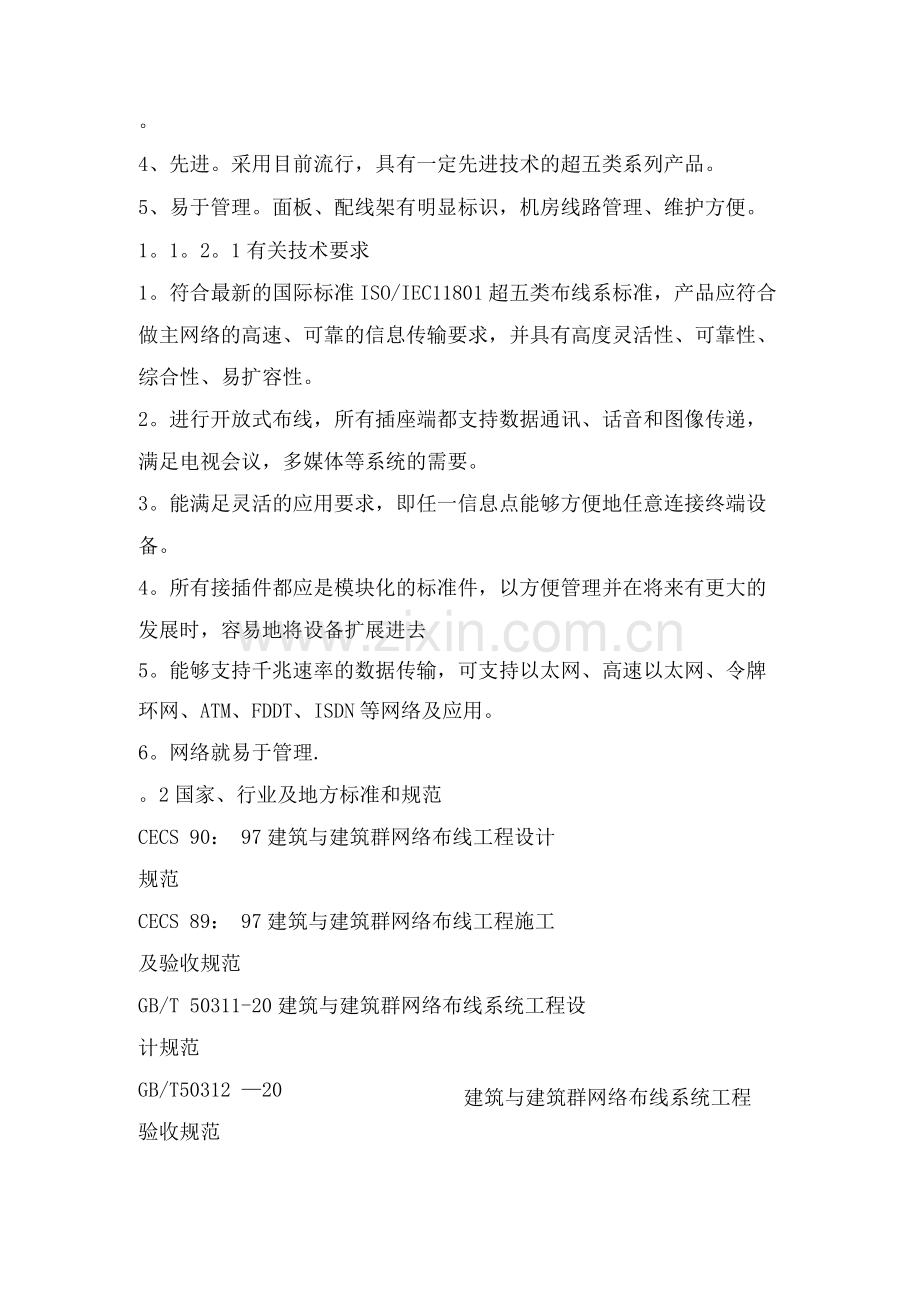

4、先进。采用目前流行，具有一定先进技术的超五类系列产品。
5、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。
1。1。2。1有关技术要求
1。符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
2。进行开放式布线，所有插座端都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
3。能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
4。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去
5。能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。
6。网络就易于管理.
。2国家、行业及地方标准和规范
CECS 90： 97建筑与建筑群网络布线工程设计
规范
CECS 89： 97建筑与建筑群网络布线工程施工
及验收规范
GB/T 50311-20建筑与建筑群网络布线系统工程设
计规范
建筑与建筑群网络布线系统工程
GB/T50312 —20
验收规范

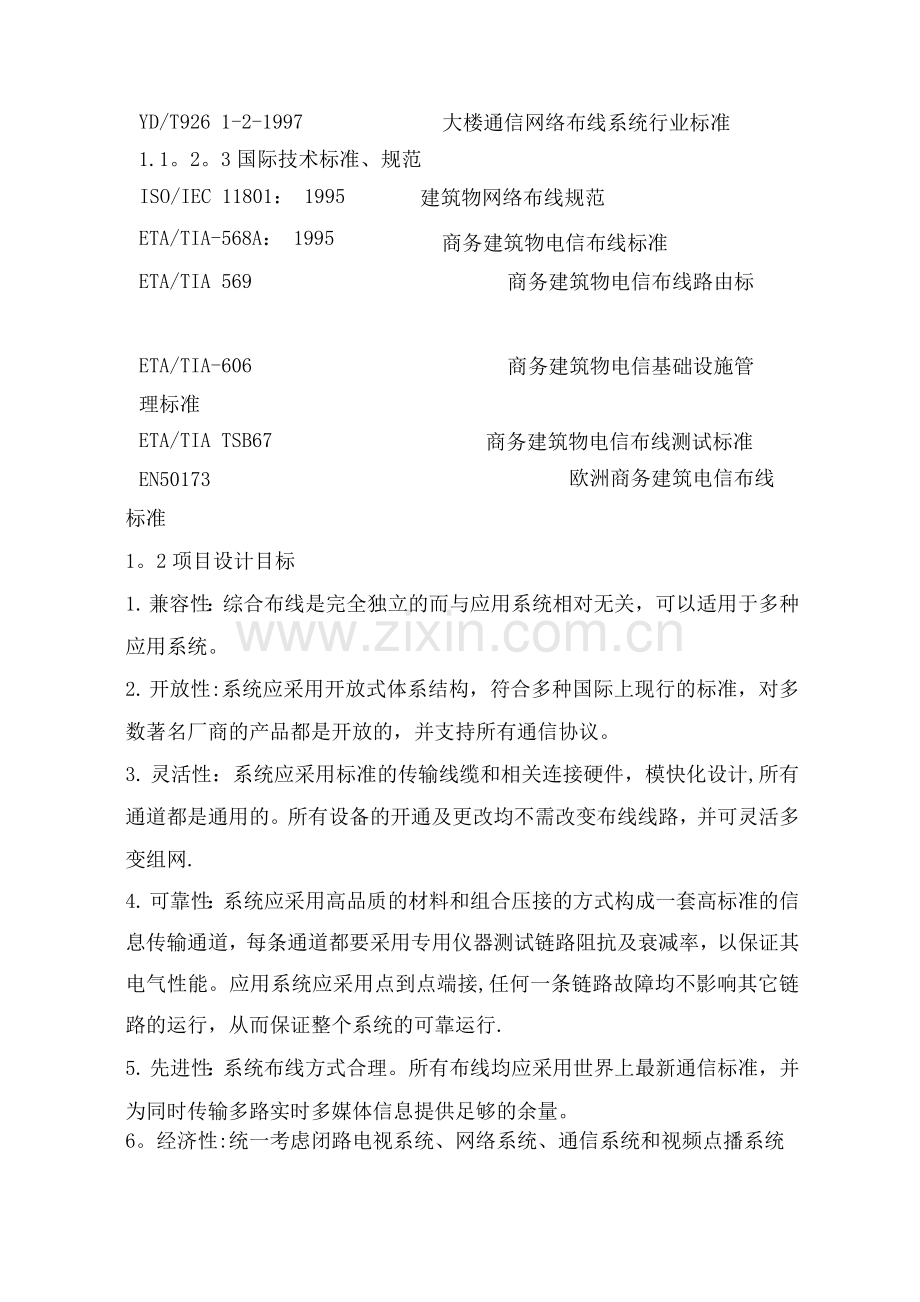

YD/T926 1-2-1997
大楼通信网络布线系统行业标准

1.1。2。3国际技术标准、规范
ISO/IEC 11801： 1995
ETA/TIA-568A： 1995
建筑物网络布线规范
商务建筑物电信布线标准
ETA/TIA 569
商务建筑物电信布线路由标
ETA/TIA-606
商务建筑物电信基础设施管

理标准
ETA/TIA TSB67
商务建筑物电信布线测试标准

EN50173

欧洲商务建筑电信布线
标准
1。2项目设计目标
1. 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
2. 开放性:系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。
3. 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计,所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网.
4. 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接,任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行.
5. 先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。
6。经济性:统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。避免重复劳动和设备占用。
7. 可维护性：系统设计应科学合理，做到维护简单、方便.故障影响范围尽可能小。
1.3项目设计依据
1。3.1布线设计施工应满足的标准
-ISO11801
布线标准
-IEEE 1 BASE-T
-CCITT ISDN
络标准
-IEEE 802。3 10BASE-T
标准
-IEEE 802.5 TOKEN RING
国际建筑通用
1兆以太网
综合业务数据网
光纤分布数据接 ( FDDI )
网络标准

1。3。2布线设计施应满足下列安装与设计规范
1. 中国民用建筑电气设计规范(JGJ/T16 — 92)
2. 智能建筑设计标准(EBD—03-95)
3. 工业企业通信设计规范(CECS 09： 89)
4。建筑与建筑群综合布线系统工程设计规范(CECS 72： 97)
5. 建筑与建筑群综合布线系统工程施工及验收规范(CECS 72:97)
6。电气装置安装工程施工及验收规范(GBJ 23282 )第二章综合布线系统
2。1综合布线系统分析综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。它既能使语音、数据、图象设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接.
2.2综合布线的特点
1、综合布线是一套标准的配线系统，综合了所有的语音、数据等设备。
2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。
3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重新配置。
4、综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所有器件均通过UL、CSR及ATM认证。
5、综合布线系统属于一次性投资的项目。
2.3综合布线的优点
1. 全系列产品
2. 开放的系统体系
3. 先进的互连结构
4. 模块化的设计
5. 灵活性
6. 管理的简易性
7. 扩充的方便性
8. 集散式的管理思想
9. 构建及操作费用的节省2。4布线系统的结构图
根据上图可看出每层楼的各点线缆汇集到各层楼的机柜内，再由各层机柜布入一楼的机房。语音线每个点直接汇集到一楼机房。
2.5综合布线设计原则
♦适用性
♦灵活性
♦可扩展性
♦模块化结构
♦开放性
2.6综合布线目标功能
本案结构化布线系统应达到下列目标：
♦按照设计完成的结构化布线系统，将达到办公自动化的目标。
♦高度共享信息资源，预先考虑对通信设备、自动化设施和自动化设备的有效管理及这些设备的技术发展.
♦确保提高工作效率和舒适的工作环境.
♦节约资金，使大楼管理合理化，达到短期投资长期收益的目标。
♦提高管理的可扩性和易变性，适应环境变化，工作性质的多样性和复杂性。
2.7电缆的布放及管道
为结构化布线系统的管槽，有别于强电的管槽布放方法，除要有结构化、灵活性等特点外，其密封性、屏蔽性及储线容量等方面都有较高的要求。
系统的布线是放射型的，线缆量较大，所以线槽容量的计算很重要。按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量。即：线缆的横截面积之和 X 1。8
水平线子系统完成由接线间到工作区信霄线路连接的功能.分为两种管线方式：
1。走廊电缆通道
电缆通道必须是金属或塑料制成的。应该根据电缆的大小和可用空间的大小计算并安装电缆通道。
对本项目，采用走楼道内墙的轻型装配式槽形电缆桥架方案。这种方式适用于普通建筑物，为水平线缆系统提供机械保护和支持.
2。办公室里的电缆通道
“弱电”电缆通道应尽可能近地延伸至信息点附近。在办公室配线时采用与走廊电缆通道相同的规定。在安放电缆时，必须注意遵守电缆的最小弯曲度，UTP为外径8倍，光缆为外径的10倍。并因此预计电缆通道。同时，电缆也必须遵守一些机械性能的要求以避免其电性能的衰减。
3。信息点编号规则
此布线系统中我们采用如下信息点编号规则，每个编号唯一地标识一个信息点，与一个RJ45插孔对应，也与一条水平电缆对应.
其中层号从1到3；设备类型码有两种，C表示计算机,P表示电话；信息点层内序号为每层内的信息点统一顺序编号.此编号在下列地方用到：
1. 在布线系统平面图和其他一些文档中，都用上述的编号来标识信息点。
2。每个信息盒面板的插孔下方贴以写有上述信息点编号的标签。
3. 在配线架的标签条上用上述编号标明相应位置对应的信息点编号，并登记注册。
4。穿线工程中，每根4对芯电缆的两端都按上述规则标号。
第三章机房系统
机房建设
机房是整个网路建设的核心、内容，因此对于环境和温度湿度都有
较高的要求。具体如下：
一、平面功能布局
依据空间划分合理、流线明确的原则,设计中机房区域按其使用功能和各功能间之间的相互关系，将整个区域有机地划分为机房主设备区、外围设备区.机房设备区包括：主机房、控制室。形成主机区、控制室二者在功能间衔接有序的基础上，每个区域又可单独成为一个个体，从而使整体布局合理，脉络清晰,并符合各系统要求。
将机房区的功能间如此划分，从机房的安全可靠运行方面考虑，配电箱是机房区域的核心，故将其设在主机室的后方；从节能方面考虑，配电室距电井的距离比较近，有利于管线的节约和管线敷设的条理性、有序性以及日常的维护工作；将设备机房与其相临的控制室之间采用玻璃隔断，有利于工作人员对设备的观察和维护工作.
二、电气系统
如果说计算机房的装饰是人的面貌，那么计算机房的电气系统就是心脏，只有安全可靠的供配电系统才能保证计算机房中的设备安全可靠的运行。现在的计算机和数据传输设备的时钟都是nS级的，它们要求电源的切换时间为零秒.计算机处理的数据和传输的数据是弱
电信号，电流为mA级，电压为五伏以下，可以说弱不经风，所以计算机必须有良好的接地系统，防静电措施，防电磁干扰措施，防过电压，防浪涌电压措施。我公司通过多年的计算机场地电气系统设计和施工，总结出一整套保证计算机场地供配电系统安全运行设计方案和防静电、防电磁干扰、防雷、防过电压、防浪涌电压的施工工艺。完全可以确保机房设备的安全无恙.
1、配电系统概况
根据甲方提供的一路市电电源进线，本设计选择一路进线电缆为VV( 3x240+2x95)全塑电缆，由甲方引至机房配电箱AP,可提供1A的供电负荷，机房区的全部满负荷时的最大负荷约为30KVA，尚有50%备用容量。
机房区供电分成二部分，其中一部分供市电负荷：空调机、新风机、市电插座，照明系统供电，第二部分由UPS供给本网络中心计算机系统和服务器系统负荷用电；保证本网络中心计算机系统正常运行，还为应急照明灯具供电。应急照明灯具与正常照明灯具共用，正常情况下由市电电源供电，市电出现故障时自动切换到应急照明电源。
2、电气安全措施
人员设备用电的安全措施
人的生命是第一位的，本设计采用了多项保证人身安全和设备安全的技术措施。第一项，采用了事故断电措施。进户端装设了具有过载、短路保护的、高灵敏度的断路器，并装设跳闸机构。一但出现消防事故报警，能够通过报警装置提供的信号，将市电配电系统的交流进线断路器断开、切断市电电源，确保事故不再漫延，确保人身和设备安全.第二项措施，本设计采用UPS电源设备及相应的蓄电池设备，提高计算机设备用电的安全与可靠性。为了提高安全系数的通行设计原则，即大马拉小车原则”，在选用线路和器件时，控制器件和线路的工作温升，低于器件和线路额定温升的75%。器件和线路的工作负荷，控制在器件和线路的额定负荷75% —50%以下，这种设计原则大大提高了系统的可靠系数，也大大提高了系统的使用寿命，虽然初始投资略有增加，但从整体来看大大提高了经济效益.因为不按此设计，一旦发生事故，一次事故的经济、政治损失要比初始投资大十几倍，甚至几百倍。第三项安全措施是所有的墙壁插座均按规范要求选用漏电保护断路器控制，某一个墙壁插座漏电时，在30mA内就能切断线路，确保人身安全。第四项安全措施是所有的机壳都进行接地保护，所有的插座均有接地保护.
供电安全措施
计算机房网络交换机或计算机，其心、脏器件的时钟都是nS级，要求供电切换时间为零秒，本设计采用两台不同容量的UPS及配备相应数量的蓄电池做为计算机系统用电，这样设计可以保证供电不间断.保证计算机房中的设备安全可靠的运行。
数据安全措施
网络系统是计算机房的灵魂，数据安全已经被人们越来越重视，数据安全除了软件措施外，如防火墙、容错技术等。而对网络硬件也提出了更高的要求，硬件安全措施也是保证数据安全不可缺少的技术之一。因为数据信息均为弱电信号,本身非常脆弱，可以说弱不经风。
本设计采取了以下措施保证数据安全。
第一项数据安全措施，防静电干扰。
堵疏相结合的防静电技术措施。机房内有很多电子发射设备，如显示器，另外目前人们的穿戴大部分是化纤、毛料制品，这些衣物在活动中也会产生大量游离电子，这些游离电子在漂浮游离过程中会聚集成电子云，有时会形成的时间为nS级电压为KV级，一旦与信息设备接触会造成极大的破坏。本设计中主要采取了以下防静电措施：一是采用恒温恒湿空调，降低游离电子的产生，实验证明机房的相对湿度低于30%时，静电电压可达50V，当机房相对湿度低于20%时，静电电压可达1V，所以机房的相对湿度必须保持在45%-65%之间。保持机房的相对湿度是堵住游离电子产生，但还会有游离电子存在。二是，采用恒温空调，数据设备的核心部分基本上是电子集成块，电阻、电容、信息在其内部的传输电压仅几伏，电流为mA级，器件参数有微小的变化就会引起数据的不真实，实验证明机房温度每变10摄氏度，其可靠性会降低25 %，而电阻阻值会变化10%，电容会降低寿命。本设计在计算机房安设恒温空调保证机房温度保持22摄氏度，以保证器件性能稳定，传输数据真实。
第二项数据安全措施：防尘
数据传输设备中印刷电路板的线距很近，不允许有金属灰尘侵入，一旦有金属灰尘侵入会形成线间短路.另一方面计算机的光驱、软驱、硬盘的读写为非接触式的，但其间距是^M级的。不允许有灰尘附在读写头上。本设计采取以下措施防止带灰尘颗粒入侵机房.机房是封闭的除门与外相通外，窗户是封闭的。虽设有新风机，但室外空气通过几级过滤才进入机房，而且机房内气压与机房外气压正差10—20Pa，这样即使门窗封闭不严，使外面空气不能进入机房。这样就可以避免灰尘对设备正常工作造成威胁。
3、照明系统设计
机房要求有足够的照度，并且无眩光。按GBJ133 —90规定机房照度分低档2Lx、中档3Lx、高档5Lx，本设计在灯具配置上按高于中档照度的要求配置，为消除眩光，本设计选用目前市场上先进的格栅灯，此种灯具反射强，并无眩光。
应急照明按正常照明照度的10%布置灯具。灯具使用正常照明灯具，应急照明电源在市电正常时由市电供电，在市电故障时自动转由用UPS电源作为应急照明电源.
4、接地系统
常规接地系统
(1)交流工作接地、安全保护接地、防静电接地及直流接地系统(逻辑接地及其它模拟量信号系统的接地).
根据现场的实际情况，分别采取不同措施。本机房设计中有两种接地系统，一是保护接地系统，机房中所有金属顶棚、龙骨、墙面等，所有设备的金属外壳、金属管线、防静电地网、防静电地板的支架连接一体都与保护地有良好的连接，既保证人身设备安全,又给机房内游离电子一个顺畅通路。本设计利用大楼的PE线统一接入大地，不再单独设置保护接地极。另一个是在通常情况下计算机系统不宜采用悬浮接地而应采用逻辑接地系统，因计算机是弱电设备，它的工作需要一个均恒的标准零电位,机房的防静电地板下设置了一个与保护地有良好绝缘的逻辑地网，计算机的地与其相接，保证机房中的计算机有一个等电位的工作环境。为了保证计算机系统稳定工作，本设计采用单独做一组独立的逻辑接地极，并建议使用小于1欧姆地极。
（2）接地系统的选择
计算机的各种不同机型对直流工作接地电阻值及接地方式的要求各异。为了避免对计算机系统的电磁干扰，宜采用将多种接地的接地线分别接到各接地母线上，由接地母线采用一根接地线单点与接地体相连接的单点接地方式.由计算机设备至接地线的连接导线应采用多股编织铜线，且应尽量缩短连接距离，并采取格栅等措施，尽量使各接地点处于同一等电位上。
机房接地方式是一个比较复杂的问题,直接关系着抗干扰的效果.
具体形式如下：
1）点接地系统：将计算机中的接地信号接到机房内的活动地板下的逻辑地网上，再将地网单点与总接地装置或接地端子箱作金属连接称为一点接地系统。其特点是有统一的基准电位，相互干扰减少，而且能泄漏静电荷，容易施工又经济，所以规范推荐这种一点接地系统.
多个计算机系统中的接地系统，除各计算机系统单独采用单点接地外，也可共用一组接地装置.为避免相互干扰，应将各计算机系统的接地母线分别采用接地线直接与共用接地装置的接地体相连接。
2）混合接地系统：在计算机内部的逻辑地、功率地、安全地在柜内已经共同接到一个端子上了，所以在设计时，只将此端子和接地装置作金属连接即可，由于相互干扰一般不采用.
3）悬浮接地系统：电子设备或计算机内部部分电路之间依靠磁场耦合例如变压器）来传递信号，整个计算机设备外壳都与大地相绝缘，也就是悬浮。或计算机内部各信号地接至机房活动地板下与建筑绝缘又不与接地体相连的铜排网上，安全地接至总接地端子或接到专用线PE线上。
悬浮接地的抗干扰性比较差，所以新规范计算机信号系统不宜采用悬浮接地。
计算机的逻辑接地系统与防雷接地应该相距20米以上，这是很困难的，因为建筑物供电系统重复接地和防雷接地一般是合一的，推荐电阻不大于1欧姆。防雷接地通常有许多组接地装置，相距不过20米，建筑物密度往往也比较大，所以很难把计算机的逻辑地接与防雷接地分开做.但有条件时尽量满足此要求，否则采用综合接地方式各种接地分别接至统一的综合接地极）。
4）接地电阻值的选择
交流工作接地、安全保护S接地、直流工作接地、防雷接地的四种接地可共用一组接地装置，其接地电阻值应由其中最小值确定。若防雷装置单独设置接地装置时，其余三种接地宜共用一级接地装置，其接地电阴不应大于其中最小值，并要求采取防止反击措施。一般要求综合接地极阻值小于1欧姆.
对直流工作接地有特殊要求需单独设置接地装置的计算机系统，其接地电阻值及与其他接地装置的接地体之间的距离，应按计算机系统及有关规范的需要确定。本设计采用单独设置逻辑接地极，阻值小于1欧姆。
计算机系统接地应采取单点接地不宜采取等电位措施。
当多个计算机共用一级接地装置时，宜将各计算机系统分别采用接地线与接地体连接。
2、机房防雷及防过电压系统
机房的供电为TN—S系统三相五线制），总进线为埋地引入总配电室，目前中心机房的配电不是由总配电室引入。因此建议直接引入.根据国际防雷系统要求，应将大厦需要保护的空间划为不同的防雷区，以确定各部分空间不同的雷闪电磁脉冲的严重程度和相应的防护措施。依据防雷设计原理,大厦的防雷保护分为三级：
1）电源防雷及过电压一级保护：在总配电的总电源输入并联防雷器一组作为总电源的一级防雷及过电压保护。
2）电源防雷及过电压二级保护:在中心机房主配电柜的总进线开关并联一组防雷器，作为电源的二级防雷及电压保护。
3）电源防雷及过电压三级保护:在中心机房的UPS输出（入）母线上或在主要计算机负荷上并联一组防雷器，作为电源的三级防雷及过电压保护。
根据以上情况，中心机房的防雷及过电压保护采用二级保护方式，即在UPS输入母线上加装并联防雷器一组。完成对UPS设备及UPS负荷的保护。
如针对雷区，为了保证供电可靠性，加强防雷效果，可增加一级避雷器，在防雷方面有更佳的效果。
5、空气调节系统
一、系统选择
空气调节的主要目的是为机房中的人员及设备提供一个安全舒适的工作环境。随着社会信息化的高速发展、计算机功能范围的日趋扩大，机房作为电子系统信息管理、交换和处理的中枢，其重要性和特殊性不言而喻。因此，通过空气调节为机房设备创造一个可靠、稳定运行的工作环境便显得尤为重要；同时，适应人性化管理要求，为机房工作人员营造一个良好舒适的工作环境，对系统效率的充分发挥也是同等重要的。
根据国家对机房设计和建设的有关规范的具体要求，结合广州地区具体环境条件，并主要考虑到机房对温湿度、控制空气含尘量及空气新鲜度要求的重要性和独特性，设计认为其对环境状况的特殊要求如:要对温度、湿度、洁净度、空气流速等采取每天24小时，每年365天的不间断的精确严格的控制，这不是一般的民用或商用空调设备所能满足的。因此，为了保证机房环境最大程度的安全性和可靠性,设计认为必须选用用高效能、高灵敏度的机房专用精密恒温恒湿空调系统.
二、负荷计算及设备选型
1. 负荷计算
根据机房内部的区域划分和各区域功能的不同，空调系统总控制面积为25m 2,主要包括主控主机室、外围设备室等不同工作区间.机房内空调系统的负荷主要包括：
l设备的冷负荷
l照明的冷负荷
l外窗的辐射热和窗体传热的冷负荷；
l外墙和屋顶的传热冷负荷；
l人体的冷负荷及湿负荷。
由于机房窗户采用8mm厚玻璃进行二次封闭，内部有窗帘阻隔,地面又做保温处理，内部人员数量和流动性都很小，同时根据相关资料介绍和实际测算，机房内空调的负荷主要来自于其中的设备和照明的发热，约占其负荷总量的70~80 %，所以为简化计算设计只对设备和照明的发热进行计算，而其它类型负荷只进行适当估算。
2。系统设备选型
(1 )设备选型
空调系统，对于机房内部环境的温度、湿度、空气洁净度以及空气流动速度等，都起着至关重要的作用，而晋城地处北方，夏季气温相对较高，湿度较大,冬季寒冷干燥、湿度小。机房内设备一年四季又要求连续正常运行，所以必须根据这种实际建立一套完整可行且具有良好安全保证的空气调节系统。
在系统选型时既要考虑满足负荷要求，又要考虑系统的安全可
靠。根据上述计算既可以选择一台制冷量较大的2匹海尔柜式空调：智能化精密控制；
模块化结构；
高效节能环保；
安装维修简单方便；
体积小重量轻。
另外，该空调机组，系统控制器根据工作人员设定的温湿度和室内空气温湿度状态，自动调整压缩机和风冷冷凝器的工作状态.保证能耗最低.
其它说明
空调室外机与内机之间的水平距离不能大于25m ,若其安放位置高于内机，则垂直高度不能大于15m,反之，则不能大于5m。
为满足空调机加湿用水需求，如果当地水质较硬，空调机进水需做软化技术处理.大楼如有中央空调机组，其用水如已做软化处理且符合机房专用空调厂商要求，可直接引用，以节约造价。否则需另加装软水器。
空调机要有完整的上下水系统,以满足加湿器和除湿器的需要。
管路敷设位置需根据现场条件确定，并且下水管的直径和坡度应足够大，以免管道堵塞。
每个空调机下部均应设防水堰、地漏、下水管，以便在空调加湿器漏水或水管破裂后，保证机房内设备和设施的安全.
3.机房内主要设备
（1）服务器
建议采用IBM的服务器7495O01
理由：DELLR710根据以往的经验在维护方面对于后期的管理不太好.特别是对于当机时，服务器的安装管理，一般的网管不能胜任。具体参数：
IBM System x3650 M3（ 7945O01）参数
基本参数
产品类别
机架式
产品结构
2U
处理器
CPU类型
Intel 至强 56
CPU型号
Xeon E5606
CPU频率
2。 13GHz
标配CPU数量
1颗
最大CPU数量
2颗
制程工艺
32nm

三级缓存
8MB
总线规格
QPI 4。 8GT/s
。?。核心
四核
CPU线程数
四线程
主板
扩展槽
4xPCI—E x8 （二代插槽）
内存
内存类型
DDR3
内存容量
4GB
内存描述
PC3-106 DDR3 RDIMM
内存插槽数量
18
最大内存容量
192GB
存储
硬盘接类型
SAS
标配硬盘容量
146GB
内部硬盘架数
最大支持16块2.5英寸热插拔SAS/SATA硬盘
热插拔盘位
支持热插拔
光驱
DVD
网络
网络控制器
集成双端千兆网卡
管理及其他

系统管理
IBM IMM,Virtual Media Key用于可选的远程呈现支持，预测故障分析，诊断LED，光通路诊断，服务器自动重启，IBM Systems Director 和 IBM Systems
Director Active Energy Manager， IBM ServerGuide
系统支持
Windows Server 28 R2 与 28
Red Hat Enterprise Linux
SUSE Linux Enterprise Server
VMware ESX 与 ESXi
Oracle Solaris 10（因型号而异）
电源性能
电源类型
热插拔电源
电源数量
1个
电源功率
675W
注：根据要求可以增加一颗CPU : 5406

内存8G
为了做RAID1，或RAID5需增加一块146GSAS硬盘。
（2）交换机
采用华为的H3C S5120-28C —EI二台:具体参数：
交换机类：千兆以太网交换机
应用层级：三层
传输速率：10Mbps/1Mbps/10Mbps
端数量：28
背板带宽：192Gbps
VLAN支持：支持
网管功能：支持SNMPv1/v2/v3, WEB网管
包转发率：96Mpps
端结构：非模块化
交换方式：存储-转发
传输模式：支持全双工
QOS支持：支持
网管支持：支持
模块化插：2电源电压：103W
支持单位按部门分配网络资源。
(3) 路由器 H3C-A2220:
路由器类型
企业级路由器
端结构
模块化
其它端
3 个 GE(1 个 Combo)
2 个 USB2。0 端
1个Mini-USB控制台端
1个串行辅助/控制台端
扩展模块
4个SIC插槽+2个WSIC插槽+1个DSP插槽
功能参数
防火墙
内置防火墙

Qos支持
支持
VPN支持
支持
网络安全
ACL、防火墙、802。1x认证、MAC地址认证、Web认证、
AAA认证、RADIUS认证、HWTACACS认证、广播风暴抑制、
ARP 安全、ICMP 反攻击、URPF、IP Source Guard、DHCP
Snooping、CPCAR、黑名单、攻击源追踪
网络管理
升级管理、设备管理、Web网管、GTL、SNMP、RMON、RMON2、
NTP、CWMP、Auto-Config. U 盘开局、NetConf
其他参数
产品内存
2 GB
电源电压
AC 1-240V
电源功率
150W
产品尺寸
442 x 420 x 44。5mm
产品重量
4。95kg （不含电源及插卡）
环境标准
工作温度：0-40°C
工作湿度：5%-90%（不结露）
其它特点
支持3G
其它性能
整机交换容量：32Gbps
这一款路由可以满足单位的日常需要，主要是非常性能稳定，维护方

便以及日后的升级和拓展功能使用。在以前的使用中受到客户的好评。
（4）上网行为管理器：
飞鱼星上网行为管理路由器VE2560
千兆设备
支持4 WAN接入
32条VPN隧道
推荐用户数：2台
主要功能介绍：
规范上网行为，员工工作效率高
基于IP地址组的管理方式，在工作时间通过上网行为管理功能，为不同部门的员工制定不同权限级别的管理策略。即使没有专业的网管，也可以杜绝办公室沦为 网吧”或 游戏室”从企业内部挖潜，大幅提高员工的工作效率。
能监控所有用户浏览网址的记录，并可禁止访问最热门的10大类网站,它们包括:休闲娱乐、新闻资讯、聊天交友、网络游戏、电子购物、论坛博客、证券基金、电子邮件、网上银行和不良网址等。支持网址分类库自动升级。配合禁止通过IP访问网页、黑白名单以及跳转页面设置，全面管好企业内部的网站访问。
可以禁止员工在网络论坛上发帖，禁止登陆网页邮箱，保护企业的内部资料不被泄露。过滤网址的关键字和文件后缀名，防止用户下载危险的文件，减少病毒来源.
轻轻松松管制QQ\MSN\飞信\SKYPE等聊天工具，并支持多个业务
QQ号码的正常使用，这样既能满足正常业务开展，又能防止员工使用私人QQ闲聊。
能有效限制BT\迅雷\PPLIVE\电驴等P2P软件，封锁多种主流炒股软件，既能保证正常工作有足够的带宽,又能让员工专注工作,上班时间不分心.
•多条宽带接入，提高网速又省钱
最多同时接入4条ADSL、光纤或LAN等外线，捆绑线路提升带宽，节省费用并降低单线故障”的风险。内置电信、新联通和教育网最新策略库，确保不同的运营商数据各行其道，让网络更流畅.特有的多线负载均衡技术，可根据线路带宽比例和带宽占用率自动分配数据流，提高双线带宽利用率，让您真正体验到双线的优势。
每条外线路可以独立设置3322\DYNS\花生壳等动态域名.即使没有固定公网IP,也能轻松提供全天候网站服务.
•合理分配带宽，网络不卡不掉线
免配置智能流控(Smart QoS II)通过对各类应用的深度识别、分类管理、分级处理，始终让企业关键业务走优先通道，其余流量都给他们让路，保证关键应用如：视频会议、OA系统等永远都不卡！同时还能把剩余带宽分配给其他用户或应用例如文件下载、在线视频)，实现带宽合理化、最大化的利用！
针对不同应用设置不同的带宽、连接数以及不同的数据优先级，保证您的核心业务能得到有力的保障。提升带宽使用率，真正做到物尽其用！
•防病毒抗攻击，网管省心又省力
强大的防火墙，提供多种安全保护。领先的ARP信任机制与内网
ARP防御功能结合，杜绝ARP病毒侵扰，防止内网掉线.支持内/外部攻击防御，防止病毒、木马和黑客的侵扰.
提供直观的网络使用报告，详细显示各IP的使用详情，每条线路的流量状况，网络问题的定位也易如反掌。即使没有专业网管，您的网络也能轻松管理.
• VPN网关，数据传输更安全
VE2560支持标准的PPTP VPN及IPSEC VPN，支持点对网和网对网接入，提供高安全的加密隧道方案。通过简单配置，您就能轻松搭建安全的VPN连接;还能与主流网络设备进行VPN互连，兼容性好，安全性高，可满足总部与分支机构、出差员工等之间的安全通信要求.能与主流VPN设备进行互连，具备良好的兼容性、极高的安全性，可满足总部与分支机构、出差员工等之间的安全通信要求。
（5）UPS电源设备
要求山特3KV的在线式可航6小时.
（6）其它相关布线网络设备：
理线器：将整理到机柜的线缆进行整理，使设备整齐划一。
配线架：将线缆分别接入配线架，并加入相应的网络标示，对于日后的管理起到非常重要的作用
机柜：根据使用服务器的型号选择相应的机柜
线标:标示线缆的重要标志
网线护套：防止线缆从水晶头中脱出
水晶头：线缆接头
防火及相关的线槽和线管.
工作区面板及相应的网络模块和电话模块。
超五类网线。
第四章系统报价
设备名称
型号
数量
单位
单价
合计
服务器
IBM 3650 M37495O01( Xeon
Quad 2。13G(2SMP8ML3)
/4Gx1/146.8G(8/162.5"HS
SAS)/10Mx2/Raid(0/1)/HS 460W/2U
1
台
146

光驱超薄
DVD
IBM
46M0901
1
个
5

服务器硬盘
IBM
42D0632
3
块
16

CPU
Intel 81Y6539
1
块
26

路由器

交换机

上网行为管理

器

理线器

配线架

机柜
图腾
6*10*18

网线护套

网络面板

网络模块

电话模块

模块底盒

线标

超五类网线

UPS

防雷插座

防雷开关

空调

机房配电箱及
配电设备

水晶头
