副斜井延伸清底、底板浇筑安全技术措施.doc

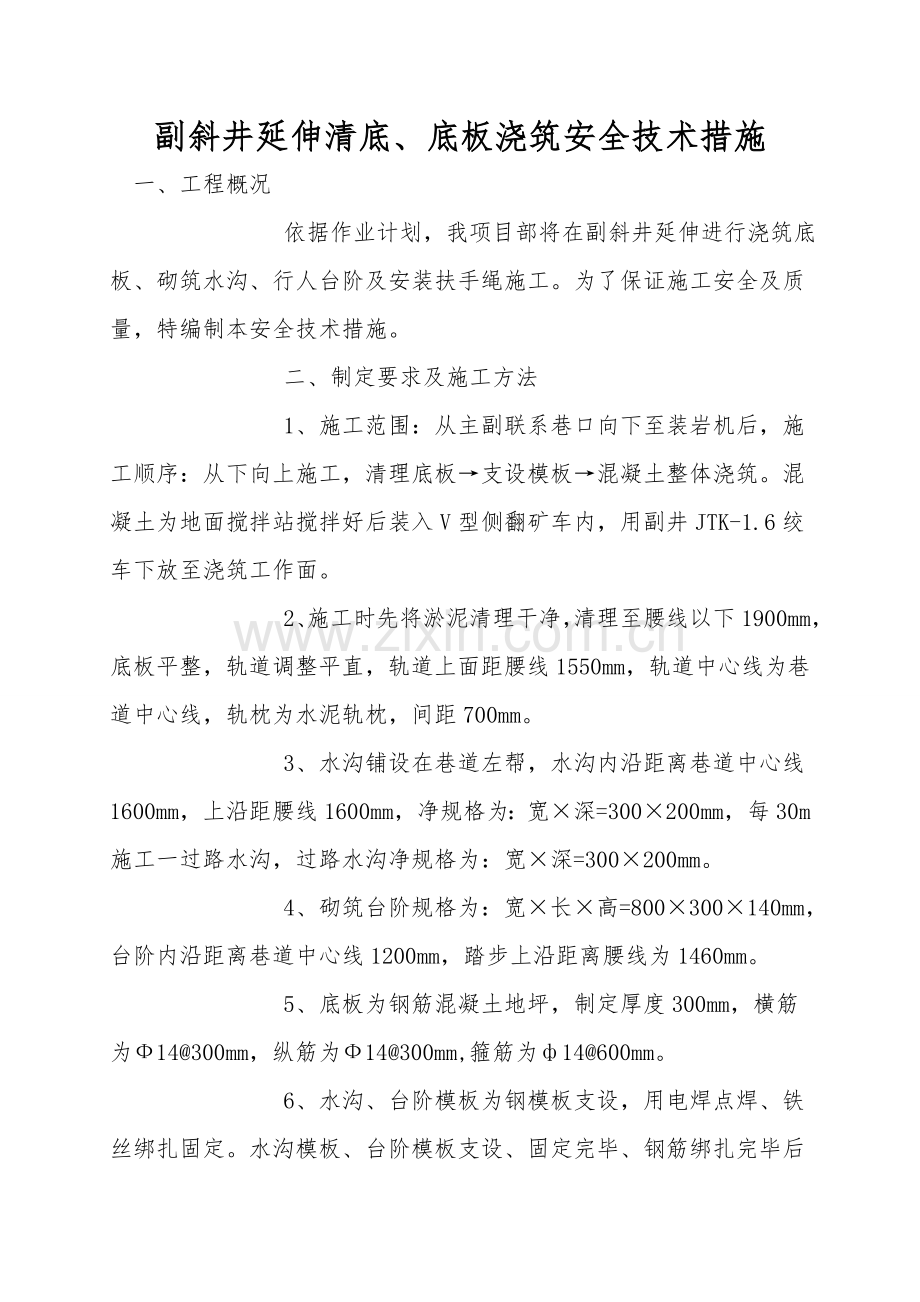

副斜井延伸清底、底板浇筑安全技术措施
一、工程概况
        依据作业计划，我项目部将在副斜井延伸进行浇筑底板、砌筑水沟、行人台阶及安装扶手绳施工。为了保证施工安全及质量，特编制本安全技术措施。
        二、制定要求及施工方法
        1、施工范围：从主副联系巷口向下至装岩机后，施工顺序：从下向上施工，清理底板→支设模板→混凝土整体浇筑。混凝土为地面搅拌站搅拌好后装入V型侧翻矿车内，用副井JTK-1.6绞车下放至浇筑工作面。
        2、施工时先将淤泥清理干净，清理至腰线以下1900mm，底板平整，轨道调整平直，轨道上面距腰线1550mm，轨道中心线为巷道中心线，轨枕为水泥轨枕，间距700mm。
        3、水沟铺设在巷道左帮，水沟内沿距离巷道中心线1600mm，上沿距腰线1600mm，净规格为：宽×深=300×200mm，每30m施工一过路水沟，过路水沟净规格为：宽×深=300×200mm。
        4、砌筑台阶规格为：宽×长×高=800×300×140mm，台阶内沿距离巷道中心线1200mm，踏步上沿距离腰线为1460mm。
        5、底板为钢筋混凝土地坪，制定厚度300mm，横筋为Ф14@300mm，纵筋为Ф14@300mm,箍筋为ф14@600mm。
        6、水沟、台阶模板为钢模板支设，用电焊点焊、铁丝绑扎固定。水沟模板、台阶模板支设、固定完毕、钢筋绑扎完毕后经监理验收后整体浇筑。

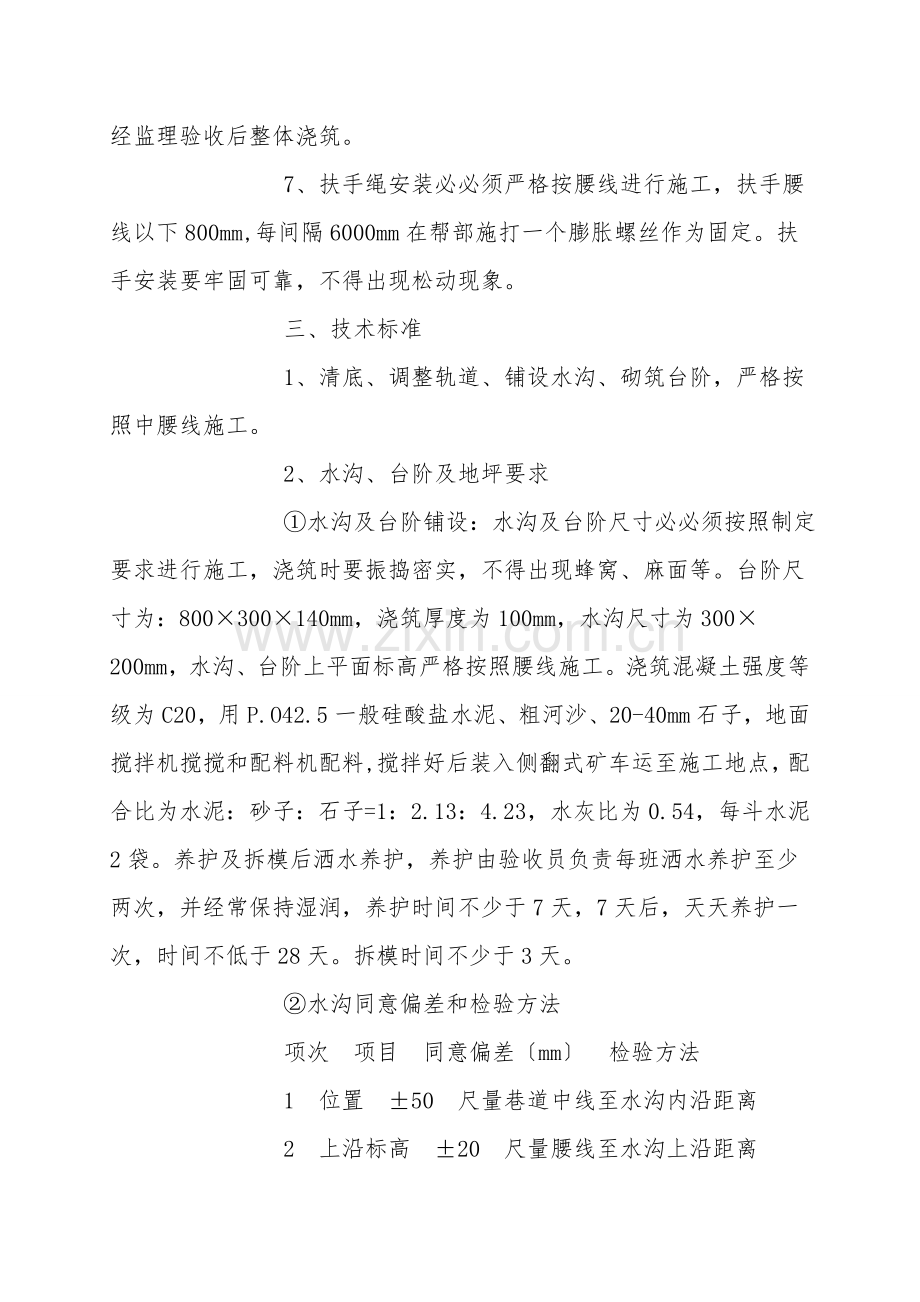

        7、扶手绳安装必必须严格按腰线进行施工，扶手腰线以下800mm,每间隔6000mm在帮部施打一个膨胀螺丝作为固定。扶手安装要牢固可靠，不得出现松动现象。
        三、技术标准
        1、清底、调整轨道、铺设水沟、砌筑台阶，严格按照中腰线施工。
        2、水沟、台阶及地坪要求
        ①水沟及台阶铺设：水沟及台阶尺寸必必须按照制定要求进行施工，浇筑时要振捣密实，不得出现蜂窝、麻面等。台阶尺寸为：800×300×140mm，浇筑厚度为100mm，水沟尺寸为300×200mm，水沟、台阶上平面标高严格按照腰线施工。浇筑混凝土强度等级为C20，用P.O42.5一般硅酸盐水泥、粗河沙、20-40mm石子，地面搅拌机搅搅和配料机配料,搅拌好后装入侧翻式矿车运至施工地点，配合比为水泥：砂子：石子=1：2.13：4.23，水灰比为0.54，每斗水泥2袋。养护及拆模后洒水养护，养护由验收员负责每班洒水养护至少两次，并经常保持湿润，养护时间不少于7天，7天后，天天养护一次，时间不低于28天。拆模时间不少于3天。
        ②水沟同意偏差和检验方法
        项次 项目 同意偏差〔mm〕 检验方法
        1 位置 ±50 尺量巷道中线至水沟内沿距离
        2 上沿标高 ±20 尺量腰线至水沟上沿距离

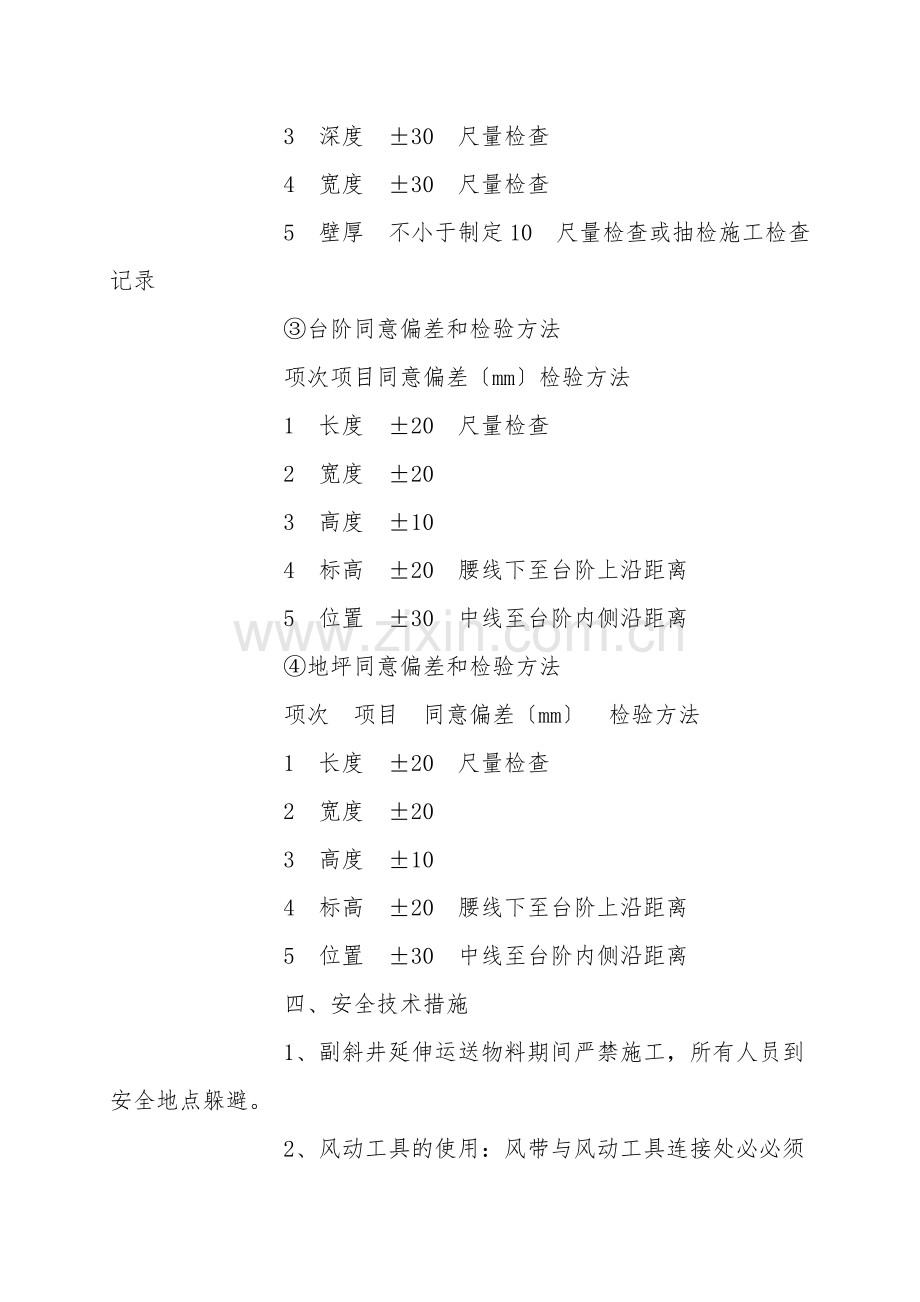

        3 深度 ±30 尺量检查
        4 宽度 ±30 尺量检查
        5 壁厚 不小于制定10 尺量检查或抽检施工检查记录
        ③台阶同意偏差和检验方法
        项次项目同意偏差〔mm〕检验方法
        1 长度 ±20 尺量检查
        2 宽度 ±20
        3 高度 ±10
        4 标高 ±20 腰线下至台阶上沿距离
        5 位置 ±30 中线至台阶内侧沿距离
        ④地坪同意偏差和检验方法
        项次 项目 同意偏差〔mm〕 检验方法
        1 长度 ±20 尺量检查
        2 宽度 ±20
        3 高度 ±10
        4 标高 ±20 腰线下至台阶上沿距离
        5 位置 ±30 中线至台阶内侧沿距离
        四、安全技术措施
        1、副斜井延伸运送物料期间严禁施工，所有人员到安全地点躲避。
        2、风动工具的使用：风带与风动工具连接处必必须采纳专用U型弹簧卡，严禁使用铁丝替代，施工时要随时注意风动工具的风嘴接头，以防风带脱落伤人。在安装风镐尖时，风镐的风镐尖插口必必须朝下，将风稿尖由下向上插入，然后上好弹簧，严禁将插口朝上装风镐尖。
