沿导管敷设绝缘导线施工技术方案
1. 工艺流程
选择导线T扫管T穿带线T放线与断线T导线与带线的绑扎T管带护
T导线连结T线路绝缘遥测
2. 选择导线
⑴应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。
(2) 相线,中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线。
3. 清扫管路
(1) 清扫管路的目的是清除管路中的灰尘、泥水等杂物。
(2) 清扫管路的方法:将布条的两端牢固的绑扎在带线上,两人来回拉动带线,将管内杂物清净。
4. 穿带线
(1) 带线一般均采用i)1.2~2.0mm 的铁丝
(2) 先将铁丝的一端弯成不封的圆圈,再利用穿线器将带线穿入管路内,在管路的两端均应留有10~15cm的余量。
(3) 在管路较长或转弯较多时,可以在敷设管路的同时将带线一并穿好。
(4) 阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成圆形。
5. 放线及断线
(1) 放线
① 放线前应根据施工图对导线的规格、型号进行核对。
② 放线时导线应置于放线架或放线车上。
(2) 断线
剪断导线时,导线的预留长度应按以下四种情况考虑。
① 接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为15cm。
② 配电箱内导线的预留长度应为配电箱箱体周长的1/2。
③ 出户导线的预留长度应为1.5cm。

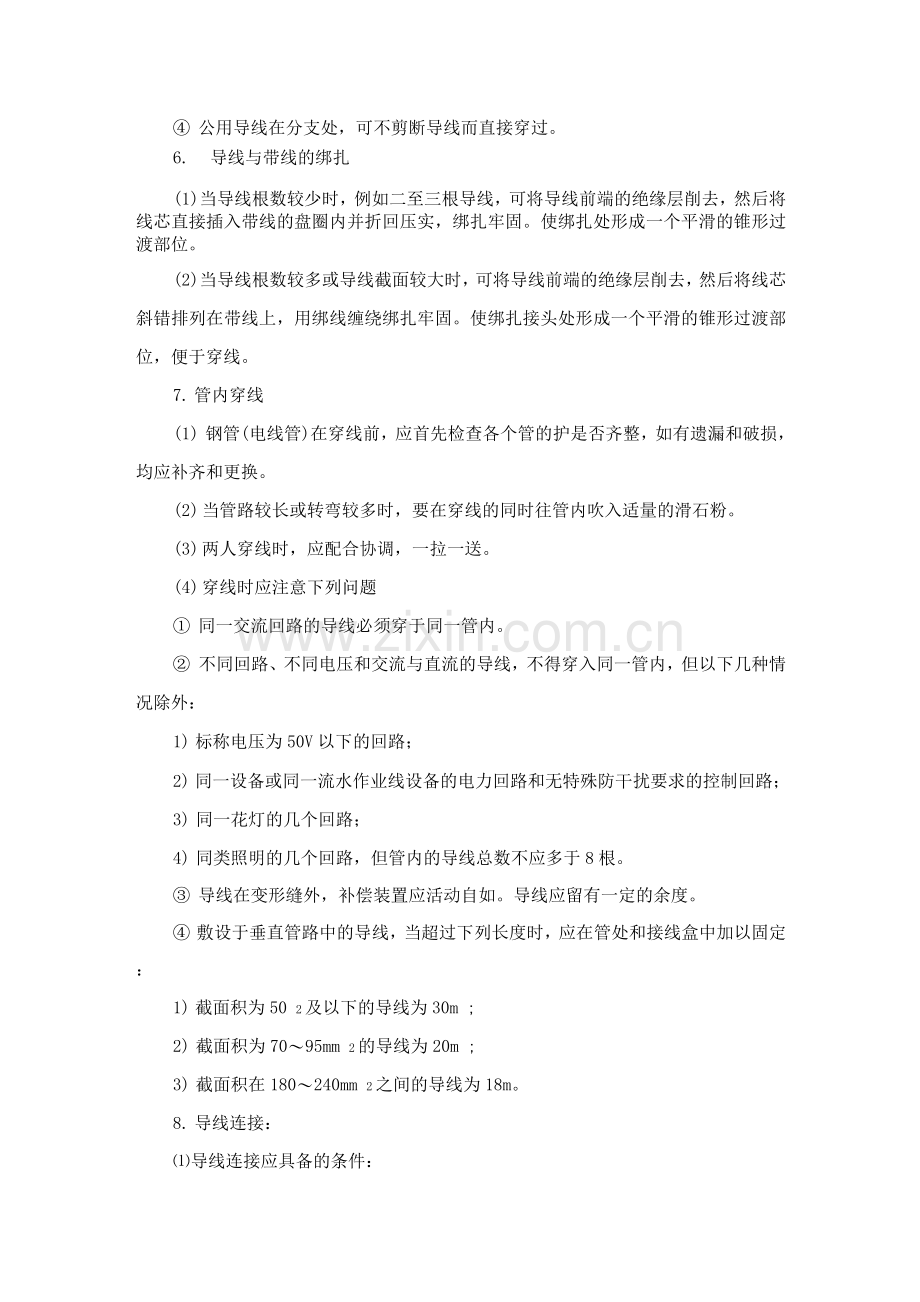

④ 公用导线在分支处,可不剪断导线而直接穿过。
6. 导线与带线的绑扎
(1)当导线根数较少时,例如二至三根导线,可将导线前端的绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实,绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。
(2)当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位,便于穿线。
7. 管内穿线
(1) 钢管(电线管)在穿线前,应首先检查各个管的护是否齐整,如有遗漏和破损,均应补齐和更换。
(2) 当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉。
(3) 两人穿线时,应配合协调,一拉一送。
(4) 穿线时应注意下列问题
① 同一交流回路的导线必须穿于同一管内。
② 不同回路、不同电压和交流与直流的导线,不得穿入同一管内,但以下几种情况除外:
1) 标称电压为50V以下的回路;
2) 同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路;
3) 同一花灯的几个回路;
4) 同类照明的几个回路,但管内的导线总数不应多于8根。
③ 导线在变形缝外,补偿装置应活动自如。导线应留有一定的余度。
④ 敷设于垂直管路中的导线,当超过下列长度时,应在管处和接线盒中加以固定:
1) 截面积为50 2及以下的导线为30m ;
2) 截面积为70〜95mm 2的导线为20m ;
3) 截面积在180〜240mm 2之间的导线为18m。
8. 导线连接:
⑴导线连接应具备的条件:
① 导线接头不能增加电阻值。
② 受力导线不能降低原机械强度。
③ 不能降低原绝缘强度。
(2)剥削绝缘:采用单层剥法,不允许采用电工刀转圈剥削绝缘层,应使用剥线钳。
9. 导线焊接
喷灯加热:将焊锡放在锡勺或锡锅)内,然后用喷灯或电炉)加热,焊锡熔化后即可进行焊接。加热时要掌握好温度;温度过高涮锡不饱满;温度过低涮锡不均匀。因此要根据焊锡的成分、质量及外界环境温度等诸多因素,随时掌握好适宜的温度进行焊接。焊接完后必须用布将焊接处的焊剂及其它污物擦净。
10. 导线包扎
首先用橡胶或粘塑料)绝缘带从导线接头处始端的完好绝缘层开始,缠绕1
〜2个绝缘带幅宽度,再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕1〜2圈后,再进行回缠。采用橡胶绝缘带包扎时,应将其拉长2倍后再进行缠绕。然后再用黑胶布包扎,包扎时要衔接好,以半幅宽度边压边进行缠绕,同时在包扎过程中收紧胶布,导线接头处两端应用黑胶布封严密。包扎后应呈枣核形。
11. 线路检查及绝缘摇测
(1)线路检查:接、焊、包全部完成后,应进行自检和互检;检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验评标准的规定。不符合规定时应立即纠正,检查无误后再进行绝缘摇测。
(2)绝缘摇测:
照明线路的绝缘摇测一般选用5V,量程为0〜5M。的兆欧表。测量线路绝缘电阻时:兆欧表上有三个分别标有“接地”(E); “线路”(1); “保护环”(G)的端钮。可将被测两端分别接于E和1两个端钮上,见下图所示。
摇表接线示意图
一般照明绝缘线路绝缘摇测有以下两种情况:
① 电气器具有未安装前进行线路绝缘摇测时,首先将灯头盒内导线分开,开关盒内导线连通。摇测应将干线和支线分开,一个摇测,一人应及时读数并记录。摇动速度应保持在120r/min左右,读数应采用一分钟后的读数为宜。
② 电气器具全部安装完在送电前进行摇测时,应先将线路上的开关、刀闸、仪表、设备等用电开关全部置于断开位置,摇测方法同上所述,确认绝缘摇测无误后再进行送电试运行。
